[Ludic Science] показывает нам основные принципы, лежащие в основе скромного повышающего преобразователя. Мы все принимаем их как должное, особенно когда вы можете сделать свой собственный повышающий преобразователь или купить его всего за несколько долларов, но иногда полезно вернуться к основам и точно понять, как все работает.

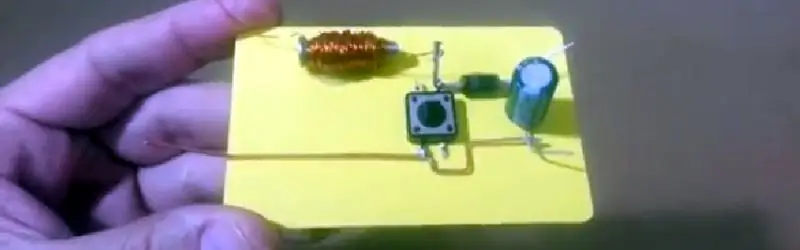

Рассматриваемая схема, вероятно, настолько проста, насколько это возможно, когда речь идет о повышающем преобразователе, и на самом деле не является практичной конструкцией. Однако это помогает визуализировать, что происходит и как именно работает повышающий преобразователь, используя всего несколько деталей: винт, эмалированный провод, диод, конденсатор и кнопку, установленные на плате.
Видео продолжает показывать нам науку, лежащую в основе повышающего преобразователя, начиная с добавления батареи, от которой индуктор накапливает заряд в виде электромагнитного поля. Когда кнопку отпускают, магнитное поле разрушается, и это вызывает напряжение в цепи, которое затем подается через диод и немного заряжает конденсатор. Если вы переключите переключатель достаточно быстро, конденсатор продолжит заряжаться, и его напряжение начнет расти. Это затем создает большее напряжение на выходе, чем входное напряжение, в зависимости от значения индуктора. Если бы вы использовали этот дизайн в реальных приложениях, вы, конечно, использовали бы транзистор для переключения, а не кнопку, это намного быстрее, и у вас не будет болеть палец.
(обновлено благодаря [Unferium] - я ошибся в том, что магнитное поле разрушается при нажатии кнопки, хотя на самом деле это происходит при отпускании кнопки. Извиняюсь за путаницу.)
