Усилители класса C BJT
Дискретные полупроводниковые приборы и схемы
Вопрос 1
Общим классом работы, используемым в радиочастотных (RF) усилителях, является класс C. Объясните, что это означает, противопоставив его классу-A и классам B, общим в схемах усилителей аудиосигнала.
Показать ответ
Усиление класса C - это то, где активное устройство (обычно, транзистор) проводит существенно меньше 50% периода волны.
Заметки:
Естественный вопрос, который возникает, когда учащиеся впервые слышат о работе класса C, «Как схема усилителя класса C воспроизводит всю форму волны, если транзистор полностью отключен« панель панели панелей панелей панелей по умолчанию », вопрос 2
Контраст класса A, класса B и класса C, объясняя, что определяет каждый класс. Затем ранжируйте эти три класса в порядке наименьшей энергоэффективности до максимальной энергетической эффективности.
Показать ответ
Я дам вам понять, что такое определение каждого «класса» работы усилителя! Эти определения довольно легко найти, поэтому вы не должны испытывать особых трудностей.
Класс-А наименее эффективен, за ним следует класс-B, а затем класс-C, который является наиболее энергоэффективным.
Заметки:
Студенты могут задаться вопросом, почему работа класса C не является самой популярной в электронных схемах, поскольку она является наиболее энергоэффективной из трех классов. Обсудите ограничения работы класса C, в частности, с точки зрения искажения формы сигнала.
Вопрос 3

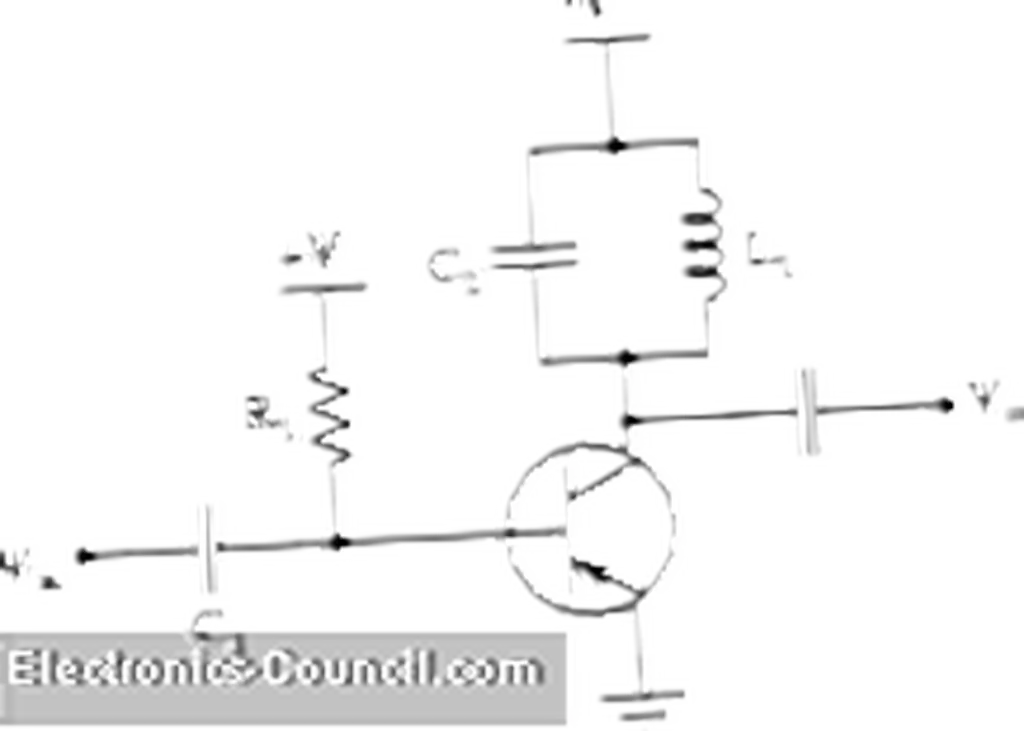

Ниже приведена принципиальная схема схемы усилителя класса C (радиочастотный):
|
|
Эта схема будет выглядеть очень странно, если вы привыкли к анализу аудиочастот и схем усилителей постоянного тока. Обратите внимание на некоторые отличия между этим усилителем и усилителем, используемым для усиления аудиосигналов. Также объясните, что означает операция класса C, и как этот усилитель способен выводить непрерывную синусоидальную волну, несмотря на поведение транзистора в режиме класса C.
Наконец, напишите уравнение, которое предсказывает рабочую частоту этого усилителя, основываясь на определенных значениях компонентов, которые вы идентифицируете.
Показать ответ
При работе в режиме класса C транзистор включается только в течение очень короткого момента времени в течение цикла сигнала. Действие «маховика» контура резервуара поддерживает синусоидальную форму выходного сигнала во время отключения транзистора.
f = 1 / (2pi * sqrt (L1C1))
Последующий вопрос: почему этот режим работы усилителя - где транзистор выключен большую часть времени, а контур резервуара поддерживает синусоидальные колебания - желательно, чтобы цепь усилителя «скрывала»> Примечания:
Возможно, наиболее примечательной деталью этой схемы является положительное напряжение смещения, несмотря на то, что транзистор является PNP и V C C отрицательным. Попросите ваших учеников объяснить, почему это необходимо для обеспечения работы транзистора в режиме класса C.
