Интро
В течение нескольких лет мы следили за эволюцией этого тайваньского производителя блоков питания, который за свою более чем 20-летнюю историю сумел превзойти сам себя. В течение прошлого года наши обозреватели в лаборатории HispaZone были удивлены тем, как новые источники Enermax продемонстрировали превосходство над большинством брендов по качеству и эффективности.
Первым был Enermax Maxrevo 1500W, который оказался лучшим источником, который мы когда-либо видели до того момента, а позже его превзошел другой источник той же марки: Enermax Platimax с печатью эффективности 80 Plus. Платина, достигающая эффективности до 94%, что делает ее лучшим источником, прошедшим до недавнего времени через лабораторию HispaZone.

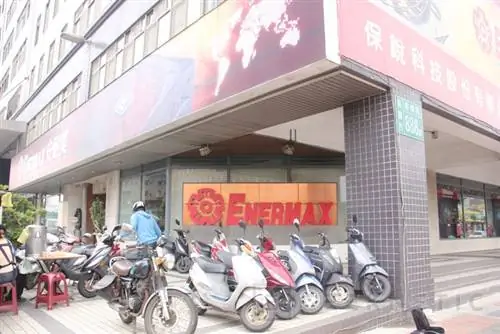

Мы потратили все это время, задаваясь вопросом, как они работают и как они разрабатывают и тестируют свои исходные коды, чтобы выводить на рынок продукты, подобные упомянутым. В этом случае мы воспользовались нашим пребыванием на Тайване для Computex Taipei, чтобы посетить штаб-квартиру Enermax, место, где родились эти продукты, которые являются Ferrari блоков питания.
Разработка шрифта
Enermax имеет несколько групп разработчиков источников питания. Ваша задача состоит в том, чтобы спроектировать печатную плату и схему блока питания, чтобы создать блок питания с определенными желаемыми характеристиками с точки зрения мощности и эффективности. В зависимости от типа шрифта, который вы хотите разработать, вы можете начать с существующего шрифта либо для его улучшения, либо для создания из него более низкого диапазона, либо для создания вариантов с разной мощностью. В других случаях шрифт создается полностью с нуля.
Экспериментирование с Platimax, из которого может выйти новый шрифт
При конструкторских бюро находится цех, где собираются прототипы разрабатываемых источников. Как только рабочий прототип получен, шрифт должен быть отправлен в лабораторию отдела качества для тестирования.
Работа сотрудников лаборатории заключается в тестировании как находящихся в производстве, так и разрабатываемых источников. Когда прототип источника, который находится в стадии разработки, поступает в лабораторию, ее персонал должен провести сложные испытания, чтобы убедиться, что источник работает правильно, обеспечивает желаемую мощность, соответствует требуемым спецификациям и превосходит требования Intel ATX. технические характеристики.

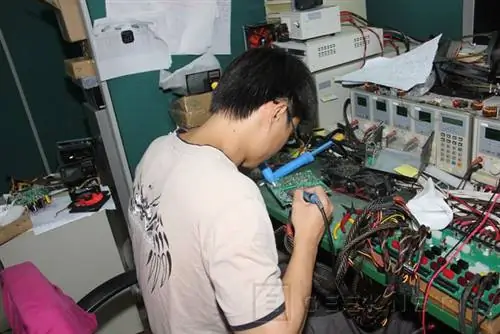

Пайка на печатной плате из проявочного источника
С этого момента начинается борьба между отделом разработки и отделом качества. Эти отделы расположены на разных этажах, чтобы избежать тесной связи друг с другом. Таким образом, отдел качества поощряется быть более требовательным к отделу разработки, тем самым продвигая качество исходного кода, который разрабатывается, прежде всего. На этом этапе, если отдел качества находит малейшее несоответствие, шрифт отбраковывается и возвращается в отдел разработки.
Чтобы шрифт, находящийся в стадии разработки, был одобрен отделом качества, он должен быть отвергнут отделом качества бесчисленное количество раз и перенастроен или улучшен отделом разработки, пока он, наконец, не будет соответствовать требованиям. Этот процесс разработки тестирования и отклонения шрифта до тех пор, пока не будет доказано его соответствие и готовность к производству, обычно занимает более 3 месяцев.

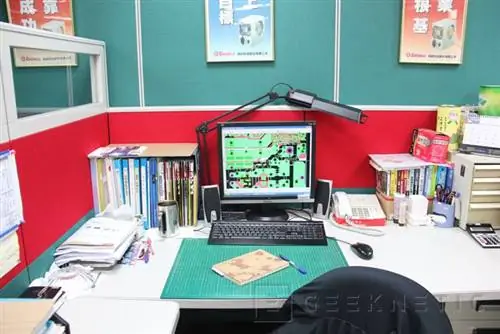

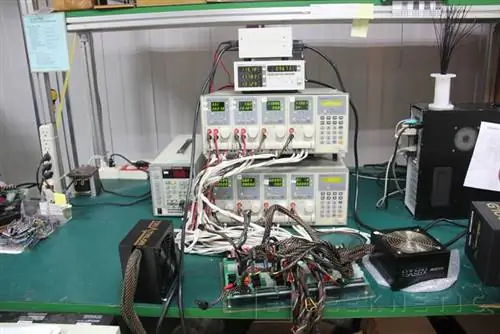

Рабочий стол разработчика шрифтов
Подготовка тестов
Chroma System Solutions - калифорнийский производитель оборудования для тестирования шрифтов. Их машины являются мировым эталоном с точки зрения точности испытаний, полученных с их машинами, и их наличие является важным требованием для любого уважающего себя производителя фонтанов. Сама организация 80 Plus, отвечающая за сертификацию эффективности источников, использует в своих лабораториях машины Chroma.
В лаборатории штаб-квартиры Enermax на Тайване мы использовали 2 разных типа машин Chroma для тестирования шрифтов. Один для проведения испытаний, которые показывают, что блок питания соответствует спецификациям ATX, а другой - для проверки эффективности блока питания.

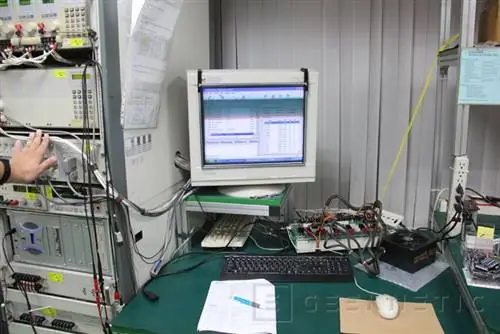

Chroma machine для проверки работы источника и соответствия спецификациям ATX
Тест спецификаций ATX состоит из серии этапов, на которых проверяются изменения в состоянии источника питания, время, необходимое для изменения его состояния, мощность и напряжение, которые он выдает при внесении изменений, защита безопасность, стабильность напряжения и многое другое. Этот тест занимает от 30 до 45 минут, но во время нашего визита в лабораторию Enermax мы решили сократить его до 15 минут, выбрав только самые важные и актуальные этапы.
Блок питания отвечает не только за подачу питания, он должен его регулировать, распределять и обеспечивать в нужное время, в пределах рабочих параметров, необходимых для остальных компонентов, помимо защиты одни компоненты от других, от внешних шипов и прочих повреждений, которые могут загубить всю команду. Вот почему этот тест жизненно важен для определения того, подходит ли источник для производства или нет, в дополнение к проверке его эффективности.
Chroma для проверки эффективности
Испытания эффективности проводятся путем проверки, с одной стороны, того, что он обеспечивает указанную мощность, а с другой стороны, гарантирует, что при обеспечении этой мощности потребление остается в пределах, установленных 80 Plus для достижения желаемого сертификация.
Эффективность тестируется в 3 этапа, при нагрузке 25%, нагрузке 50% и максимально возможной нагрузке.
Оба теста проводились при напряжении 115 вольт.

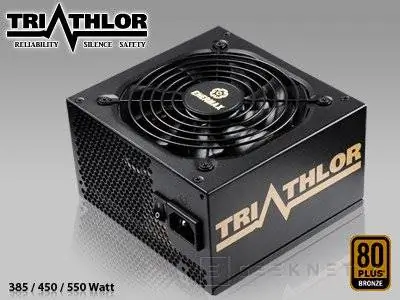

550 Вт Enermax Thriatlor
Источник, который мы собираемся протестировать, представляет собой Enermax Thriathlor мощностью 550 Вт, который является одним из самых интересных источников среднего диапазона на рынке благодаря сертификации 80 Plus Bronze, которая должна гарантировать минимальную эффективность 82%.
Он также имеет печать Erp Lot 6 2013, которая гарантирует, что потребление в режиме ожидания составляет менее 0,5 Вт.
Включает в себя несколько шин 12 В, японские конденсаторы и широко известный сверхтихий T. B. Молчание они ездят во многих своих источниках.

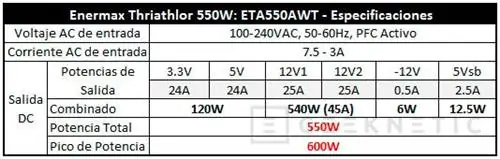

Его мощность 550 Вт с пиковой мощностью 600 Вт и активный PFC с легкостью перемещают оборудование среднего и высокого класса, потратив всего 89,90 евро на этот великолепный источник.
Что касается разъемов, которые не являются модульными, мы находим следующее:
- 1 разъем для материнской платы (20+4P)
- 1 x CPU +12V (4+4P)
- 2 разъема PCI-E (6+2P)
- 6 x SATA
- 5 x Molex (4P)
- 1 x FDD
После введения, пришло время заставить этот шрифт попотеть. На следующей странице у нас есть результаты теста.
Тест стабильности ATX
В этой серии испытаний для каждой фазы установлены рабочие параметры, которым должен соответствовать источник, и в каждой фазе указывается, проходит ли он испытание (ПРОШЕЛ) или не прошел (НЕ ПРОЙДЕН).
Тест пускового тока
Состоит из измерения максимального мгновенного тока в амперах в момент включения источника. Чтобы соответствовать спецификациям, на данном этапе ток не должен превышать 60 ампер.
Результат Enermax Thriathlor 550W --> 50.29A --> PASS
Дополнительный тест времени
Эта фаза состоит из нескольких подфаз, в которых время, необходимое источнику для подачи питания на каждую из выходных линий электропередач в различных ситуациях, измеряется в миллисекундах. Это важно, потому что, если питание не подается вовремя, некоторые компьютерные компоненты могут не реагировать, а если оно подается слишком быстро по какой-либо шине, подключенный компонент может сломаться.
Поскольку измерение производится на всех выходных ЛЭП и на нескольких фазах, мы не будем указывать каждую из них, но можем подтвердить, что данный источник получил PASS во всех из них.
Тест времени удержания
На этом этапе измеряется время, в течение которого источник может продолжать обеспечивать питание в случае кратковременных потерь мощности. Измерение производится в миллисекундах и в каждой из силовых линий. Минимум должен быть 16 мс.
Мы видим, что он соответствует установленному минимуму, поэтому триатлор 550W здесь также получает PASS.

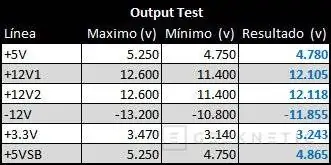

Выходной тест
В этом тесте измеряется выходная мощность каждой из линий электропередач. В каждой строке указываем минимум и максимум, которым она должна соответствовать.
Проверка показала, что все линии электропередач обеспечивают напряжение в пределах установленных параметров. ПРОПУСК.
Тест защиты от перегрузки
Как следует из названия, в основном машина цветности подавляет источник, чтобы определить, способен ли источник «защитить» себя от этой ситуации и защитить компьютерные компоненты и самого себя от нее. Это независимо проверяется на каждой из выходных линий путем увеличения их нагрузки на 110% выше указанного максимума. Согласно спецификациям, источник должен вмешиваться в это в пределах от 35 до 45 ампер для линии 12В.
В этом случае тест показывает нам, что Thriathlor 550W вмешивается при достижении 37 ампер. ПРОПУСК.

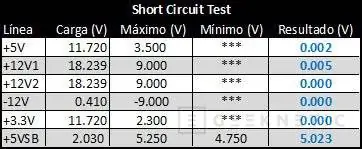

Тест короткого замыкания
В этом случае моделируется короткое замыкание на выбранной линии тока для проверки реакции источника. Источник должен быть немедленно выключен во избежание повреждений.
Измерение производится через несколько секунд после выполнения короткого замыкания, таким образом проверяется своевременность отключения источника путем измерения напряжения на каждой линии.
ПРОПУСК
Здесь мы можем скачать полные результаты всех проведенных нами тестов:
Тест эффективности

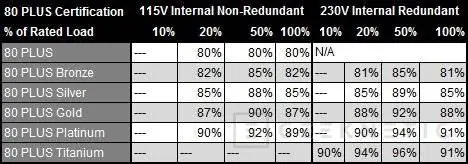

Мы уже говорили, что Enermax Triathlor 550W имеет сертификат 80 Plus Bronze. Ниже мы видим в этой таблице эффективности, что каждый источник должен достичь на каждой из фаз нагрузки (25%, 50%, 100%), чтобы получить каждый из сертификатов 80 Plus.
Согласно таблице производителей источников питания от организации, присуждающей награды 80 Plus, Enermax является после Flower Power производителем с наибольшим количеством источников, сертифицированных печатью 80 Plus Platinum, гарантирующей эффективность более 90%:
Многие люди путают мощность, указанную источником, с потребляемой мощностью, и это не так. Если мы купим источник мощностью 550 Вт, это максимальная выходная мощность, которая будет передана компонентам, однако конечное потребление или входная мощность тем больше, чем менее эффективен источник. Если источник мощностью 550 Вт имеет КПД 80% при максимальной нагрузке, потребление составит примерно 687,5 Вт. Наоборот, если КПД равен 90%, потребление составит 611,1 Вт, что представляет собой значительную разницу. Всегда говорят, конечно, о том, чтобы подвергнуть источник нагрузке в 100% его мощности.
Как видно из таблицы, для получения сертификата 80 Plus, для получения сертификата Bronze источник Enermax Triathlor 550 Вт при 115 В и нагрузке 25 % должен иметь КПД 82 %, КПД 85 % при половинной нагрузке (50 %).) и КПД 82% при максимальной нагрузке (100%). В следующей таблице мы можем увидеть результаты, полученные во время нашего визита:
Очевидно, что этот источник легко проходит тест и легко получает печать эффективности 80 Plus Bronze.
Мы можем загрузить полный текстовый результат здесь:
В следующем видео мы можем увидеть текущие тесты, проводимые там
Выводы
Мы увидели внутренности одного из самых престижных производителей блоков питания. Мы попали на кухню их штаб-квартиры и увидели, как они работают, как разрабатывают свои исходники, как проверяют уже разработанные и т.д.
У нас сложилось очень хорошее впечатление о его изысканном отделе качества, который вместе с отделом разработки является краеугольным камнем всей компании. Дух совершенствования, совершенства и строгости, который заставляет отдел качества отказываться от разрабатываемых блоков питания из-за мельчайших деталей, является примером для подражания, и не только для производителей блоков питания.
Источник среднего диапазона, который мы там тестировали, Enermax Triathlor мощностью 550 Вт, оказался превосходным, прошел все тесты с честью и доказал, что обеспечивает гарантии, эффективность и безопасность компьютера с что все, что мир хотел бы рассказать.
Привет от Мии, главы отдела качества Enermax
