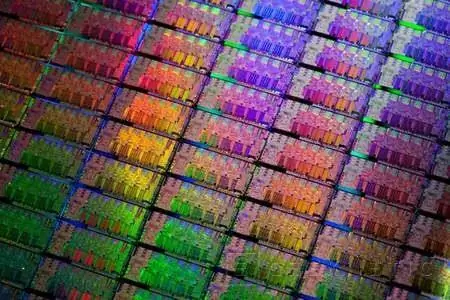

Введение. Поколение процессоров Sandy Bridge представляет новый сокет и новые наборы микросхем, которые дадут жизнь новому низкому, среднему и высокому диапазону процессоров Intel в рамках номинала Core. второе поколение. Эти процессоры, разработанные с использованием 32-нм техпроцесса, представляют собой архитектуру, в которой мы найдем более мощные процессоры с еще более эффективной встроенной графикой и новыми интегрированными технологиями, которые обеспечат адекватную поддержку процессоров нового поколения и адаптированы к новейшим технологиям.
Новые процессоры, новые чипсеты
Новые процессоры, новые чипсеты. Сегодня мы поговорим о чипсете, который даст жизнь самым мощным материнским платам для этого сокета нового поколения. P67 - это новый звездный чипсет, заменивший великолепный P55, продолжающий одночиповое решение и предоставляющий возможность не процессорам со встроенной графикой, а расширенным графическим решениям, в которых мы найдем поддержку систем с четырьмя графическими ядрами, независимо от того, АМД или Нвидиа… P67 - это обновленный чипсет с прочной базой, который включает в себя некоторые интересные новшества, но, прежде всего, расширяет возможности предыдущего поколения за счет внедрения таких технологий, как Serial ATA 3 или Serial ATA 6gpbs, которые удваивают скорость этого стандарта по сравнению с тот же тип кабеля и с обратной совместимостью, или увеличение количества линий PCI Express 2.0 и улучшение других аспектов, таких как энергопотребление.
С процессорами, которые объединяют блоки управления памятью и графикой, возможности набора микросхем практически сводятся к более низким шинам, где мы можем найти больше портов USB 2.0, а также много места, где различные интеграторы могут разрабатывать свои собственные решения, то, что мы встретим некоторые из них здесь, с неожиданными достижениями в некоторых случаях и с заметным акцентом на исправление некоторых аспектов, таких как тот факт, что Intel отказалась от поддержки USB 3.0 непосредственно в наборе микросхем. По определению встроенный контроллер памяти в этих новых процессорах способен управлять до 32 ГБ памяти DDR3 с более высокими частотами, чем в предыдущих моделях, в два канала, поэтому все платы, которые мы найдем, от среднего уровня, будут имеют четыре разъема памяти. Сегодня мы покажем вам три платы с этой версией чипсета от трех ведущих производителей, таких как ASUS, GIGABYTE и MSI. Это краткие и лаконичные презентации о функциях, которые они представят, и которые дадут нам представление о замечательных платах, которые ждут следующие процессоры Intel. Обзор расположен в алфавитном порядке, и мы не будем давать окончательных оценок, так как нам придется подождать, чтобы протестировать их с новыми процессорами, чтобы составить полное и обоснованное мнение об этих новых материнских платах.
ASUS P8P67. USB 3, Bluetooth и биос EFI

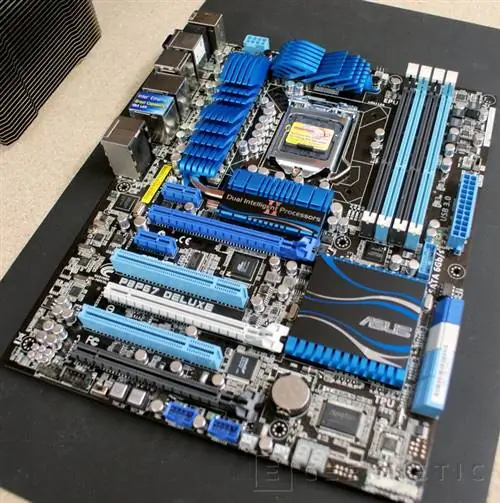

ASUS P8P67. USB 3, Bluetooth и EFI bios. Это будет самая мощная плата в основной серии Asus. Правда в том, что это довольно мало условно, потому что новшества важны. Помимо процессоров на этой материнской плате мы найдем первый коммерческий «биос» EFI на рынке. Управление аппаратным обеспечением платы, фактически всей системой, теперь будет графическим интерфейсом, программным обеспечением, адаптированным к плате, которое будет иметь большие возможности, более простое использование, большую автоматизацию, лучшее управление и более прямой доступ из любой операционной системы.. Загрузка также будет заметно быстрее, а интерфейс просто эффектнее.

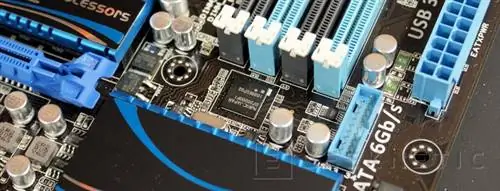

Asus интегрирует в эту плату несколько специализированных контроллеров, два из них для USB 3.0, подписанные NEC, а также другие, предназначенные для обеспечения большей емкости хранения, такие как Marvell для SATA 6 Гбит/с, который увеличивает количество разъемов SATA 6 Гбит/с на две пластины, всего четыре, если у нас есть два, которые интегрируют набор микросхем, и поддерживают параметры RAID через биос, который интегрирует этот контроллер. Таким образом, у нас будет 4 разъема SATA 3 Гбит/с и еще четыре разъема SATA 3 Гбит/с, хотя и на разных контроллерах. Чтобы вся сборка имела достаточную пропускную способность, ASUS установила мост PCI Express, который распределяет достаточный поток между добавленными контроллерами SATA, а также контроллерами USB 3.0, добиваясь идеальных результатов в каждом из них.
Один из контроллеров USB 3.0 расположен на передней части материнской платы и дополнен передним 3,5-дюймовым отсеком, поэтому мы можем разместить его на передней части корпуса. Компоновка идеально подходит для этого и значительно уменьшает длину кабеля, что важно, если мы хотим сохранить функции питания и передачи USB 3.0.

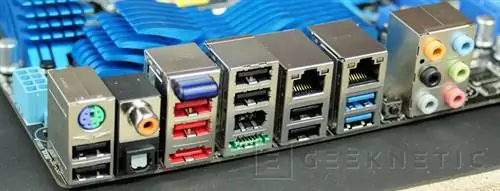

Одной из самых удивительных вещей в этом новом поколении плат являются их задние панели разъемов. В случае с P8P67 Deluxe это просто впечатляет: 8 портов USB 2.0, PS2, выход SPDIF как коаксиальный, так и оптический, Bluetooth 2.1 + EDR, External SATA и Power External SATA (оба питаются от контроллера Jmicron), два порта USB 3.0, кнопка сброса BIOS, аудиоразъемы 7.1, две карты Gigabit Ethernet (одна из них Intel 82579, а другая Re altek) и, наконец, разъем Firewire 400, который я до сих пор удивляюсь, почему производители интегрируют его в современные материнские платы.

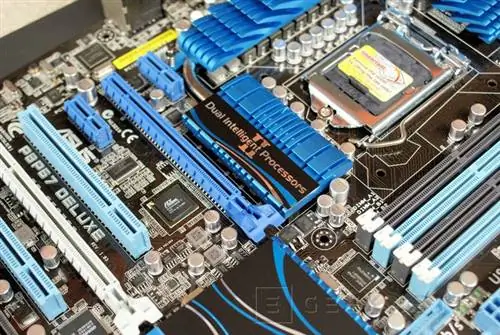

Тепловая конструкция платы проста, как и платы поколения P55, но конструкция тепловых трубок сохранена для максимального рассеивания мощности процессора, который имеет систему программно-управляемого цифрового блока питания. всего 16 фаз для процессора и по две для памяти и чипсета. Плата имеет три порта PEG 16x (первый с режимами 16x, второй 8x и третий 4x), два порта PCI Express 1x и два дополнительных 32-битных порта PCI. Внутри мы также находим четыре порта USB 2.0, которые мы можем использовать, например, для передних панелей коробки.

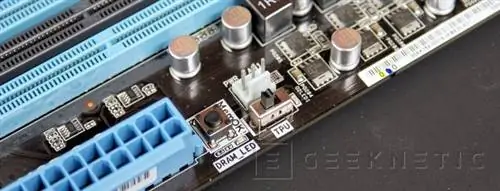

Среди других деталей мы найдем кнопки питания и сброса, встроенные переключатели, такие как система TPU, которая позволяет автоматизировать настройку частоты, MemOk! Для совместимости со всеми типами памяти предусмотрена система EPU для автоматического динамического управления питанием. Плата, в которой практически ничего нет и которая обещает высокий уровень разгона.
GIGABYTE P67A-UD4. Новый стиль для Gigabyte

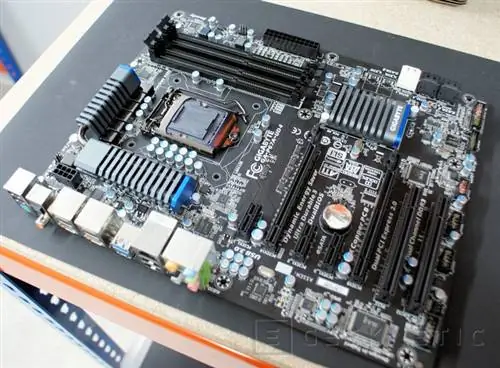

GIGABYTE P67A-UD4. Новый стиль для Gigabyte. Gigabyte представляет новый дизайн своих материнских плат среднего и высокого класса. Также будут выпущены новые модели в высокопроизводительном игровом диапазоне, но это не относится к P67A-UD4. Эта плата будет среднего уровня, с привлекательной ценой и отличными результатами, как обычно предлагают все ее модели варианта UD4.
Эта модель удовлетворит тех, кто ищет тарелку с хорошим соотношением цены и производительности, но при этом не хочет упускать основные функции. Плата имеет действительно простой радиатор, более громоздкий по мощности процессора, чем по чипсету, а также имеет смелый черный цвет на печатной плате, а также обновленный дизайн радиатора. Он выполнен с двухслойной медной печатной платой и обладает новейшими технологиями Gigabyte в плане дополнительной мощности в USB-портах, возможности питания «крупных» устройств, таких как iPAD, или ускорения зарядки меньших. Он оснащен технологией Ultradurable 3 и поддерживает графические конфигурации Crossfire и SLI.

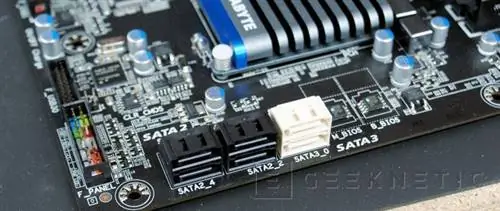

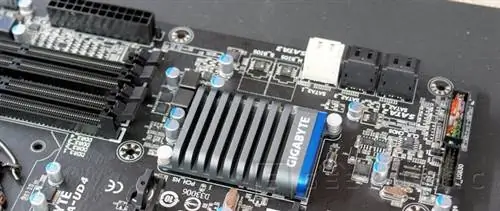

Это новое творение от Gigabyte оставляет все возможности подключения внутренней памяти к чипсету Intel. Он интегрирует только дополнительный контроллер для внешних разъемов SATA, поэтому у нас будет 4 разъема SATA 3 Гбит/с и 2 разъема SATA 6 Гбит/с, все они интегрированы в набор микросхем. Что действительно кажется явной тенденцией, так это включение двух контроллеров USB 3.0 для размещения новых устройств, поступающих на рынок, которые объединяют передние разъемы USB 3.0. В случае Gigabyte также были выбраны два чипа NEC с двумя разъемами на контроллер. Два из них находятся на задней панели, а другие во внутреннем порту для использования на переднем или заднем кронштейне.

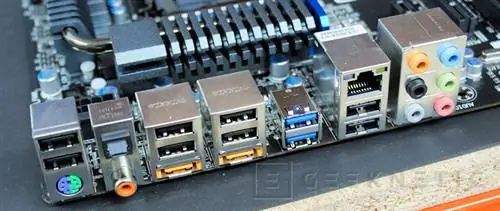

Задняя панель подключения такая же или более тесная, чем у ASUS. Он имеет 8 портов USB 2.0, комбинированный PS2 для клавиатуры и мыши, два порта E-Sata, два порта USB 3.0, Gigabit Ethernet, оптический и коаксиальный SPDIF и аналоговые разъемы для 7.1-канальных динамиков с автоопределением. Что касается расширения карты, у нас будет два порта PEG 16x, которые одновременно работают на скорости 8x, которые имеют двойное разделение для лучшего охлаждения карты, три порта PCI Express 1x и два 32-битных порта PCI.
Плата, которая обещает хороший уровень разгона, выдающуюся энергоэффективность и тщательную интеграцию компонентов в обновленном дизайне и, на мой взгляд, гораздо более привлекательна, чем традиционный синий цвет Gigabyte.
MSI P67A-GD65

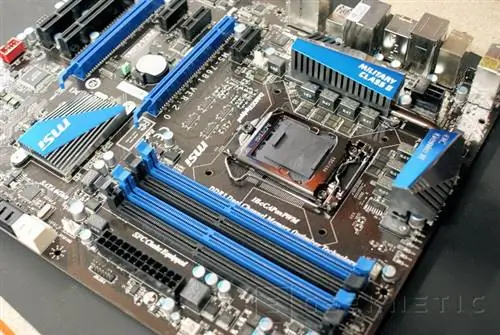

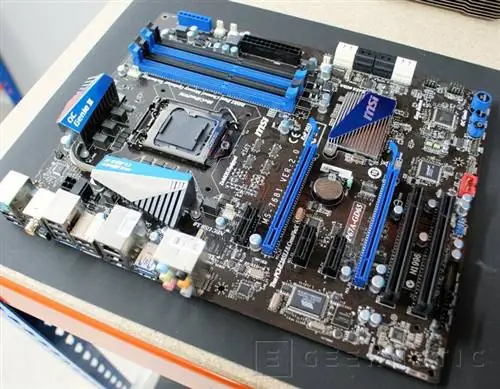

MSI P67A-GD65. Модель, которую мы смогли изучить у MSI, - это новая P67A-GD65. Материнская плата, разработанная для любителей разгона, а также для пользователей, которые ищут надежную плату, которая поможет им в тех процессах разгона, которые иногда могут быть трудными, если у нас нет необходимых знаний. Для этого MSI представляет в новом поколении две концепции: с одной стороны, компоненты «Военного класса II», гарантирующие высокий уровень надежности, а с другой - OC Genie II, который позволяет любому за несколько секунд получить доступ к разгон высокого уровня одним нажатием кнопки. >
В новом P67A-GD65 мы можем найти отличную поддержку для разгона, включая функции для продвинутых пользователей, такие как встроенная выборка различных напряжений, а также высококачественный цифровой блок питания, в котором мы находим конденсаторы проводимости, изготовленные с использованием тантала, японские твердотельные конденсаторы и т. д.
Эта плата также оснащена двумя контроллерами USB 3.0, подписанными NEC, а также дополнительным контроллером SATA 6 Гбит/с с возможностями рейда, что позволяет увеличить количество разъемов SATA 6 Гбит/с до четырех, чтобы соответствовать SATA 3 Гбит/с, встроенным в набор микросхем.. Контроллеры USB ориентированы так же, как и их конкуренты, с двумя задними и двумя передними разъемами через внутренний интерфейс. Эта плата имеет звуковую карту, сертифицированную THX, возможность установки систем SLI и Crossfire, а также заднюю панель разъемов, которая также очень заполнена и укомплектована. Он имеет в общей сложности 8 портов USB 2.0, комбинированный разъем PS2, оптический и коаксиальный разъемы SPDIF, Firewire, Gigabit Ethernet, два порта USB 3.0, два порта E-SATA с выделенным контроллером и аналоговые аудиоразъемы. Он также включает в себя удобную кнопку сброса биоса. USB-порты на этой плате также способны концентрировать нагрузку, чтобы максимизировать время зарядки электрических устройств или получить доступ к другим устройствам с большей мощностью, таким как iPAD.
MSI также переходит на биос EFI со своим так называемым «клик-биосом», который продублирован для обеспечения отказоустойчивости и будет иметь более доступный интерфейс с навигацией с помощью мыши, где вы сможете более комфортно работать с различными системными параметрами. а также с более плавным стартом. Плата оснащена двумя разъемами 16x PEG с двойным разделением, тремя портами PCI Express 1x и двумя 32-битными портами PCI. Распределение идентично анализируемой модели Gigabyte. На плате мы найдем другие очень интересные детали, такие как кнопки для быстрого доступа к включению и сбросу или кнопку «OC Genie», которая, просто удерживая ее, через секунду установит параметры разгона для процессора и оперативной памяти нашего система. Он даже способен обнаруживать процессоры серии K с выпуском множителя и настраивать эти параметры, используя это существенное преимущество.
MSI будет еще одним важным соперником в этой новой битве, и она сделает это с помощью мощного оружия. Отличная сборка, значительно улучшенный биос, бесшовная интеграция по всем направлениям и простое и эффективное охлаждение.
Анализ и заключение
Анализ и заключение. Все эти платы показывают нам, что новая платформа Intel будет очень конкурентоспособной платформой, где производители хотят компенсировать некоторые конструктивные недостатки, а также использовать преимущества этого нового набора микросхем и процессора, чтобы сделать платы простыми, легкими и хорошо сконструированными, где Потребление дискового пространства и набора микросхем больше не является проблемой и, следовательно, дает возможность включать больше функций и даже дублировать их, как в случае с микросхемами контроллера USB 3.0.

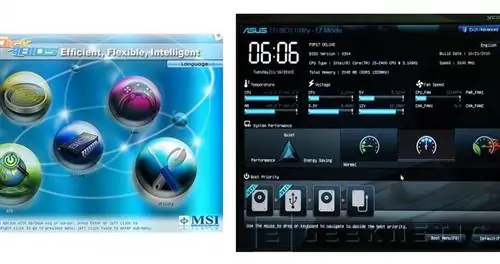

Образцы «биосов» EFI от MSI и ASUS. Я также остался с и без того неудержимым переходом на новую систему EFI Bios, гораздо более доступную, быструю и современнее, чем по назначению интегрировать интерфейсы управления 21 века. Действительно интересная новинка, которая вызывает у меня желание тщательно протестировать эти новые материнские платы, которые, кстати, не будут лучшими среди всех этих производителей для этого нового сокета.
