Вот очень простой проект по преобразованию базового C-образного зажима типа «двутавровая балка» в сверхмощный расширяемый зажим, который очень полезен.
Шаг 1: Моя история C-Clamp на свалке
Итак, я был … прогуливался по своему местному складу, и там из грязи торчал старый 6-дюймовый C-образный зажим. Я поднял его и взял с собой, не подозревая, что он неработоспособен и действительно заслуживает того, чтобы быть там в старом. куча.
Принеся его домой, я отложил его на пару лет в забытом ящике. Однажды, убирая в магазине, я наткнулся на него, вычистил и был разочарован, увидев, что у меня был поврежден зажим. он был скручен, и наковальня была рассечена факелом, что делало его слабым. Почему я хранил это все это время?
Момент вдохновения пришел ко мне, и я подумал: «Почему бы не превратить это в зажим расширяемого диапазона?» в конце концов, у нас никогда не бывает достаточно длинных зажимов, верно !? Итак, вот как вы можете сделать то же самое!
Шаг 2: самые простые материалы и инструменты - это все, что вам нужно
Материалы:
1 шт. Зажим Донера
1 шт. 1 "x 2" x X ", толстостенная стальная коробчатая труба (X = до тех пор, пока вы используете для)
2 шт. Винты с шестигранной головкой или винтами с головкой под торцевой ключ 1/4 "-20 x 1,5"
2 шт. 1/4 -20 гаек
Все, что требуется - это базовые инструменты.
буровой двигатель
Сверло 1/4 дюйма
4 болгарка с отрезным кругом по металлу (или ножовкой и напильником)
Дополнительные инструменты:
Сварщик (не требуется, но может быть предпочтительнее, устройство может быть полностью скреплено болтами и сварка не требуется)
Сверлильный пресс или вертикальная фреза
Шаг 3: отрезание зажима и трубки до нужной длины

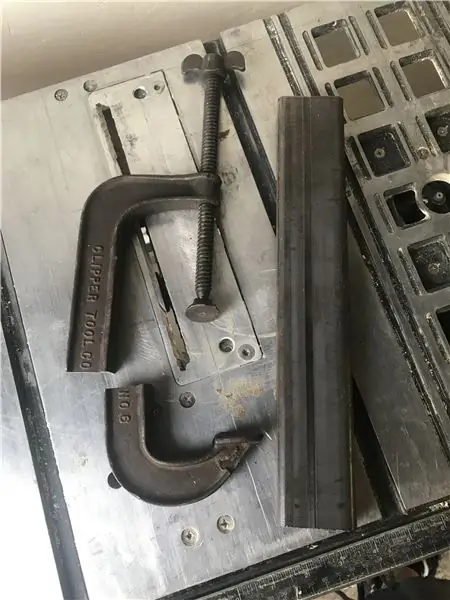

Изучите зажим, который вам нужно использовать, и решите, где его можно разрезать, чтобы сделать один конец фиксированным, а другой подвижным. Я решил сделать головной конец подвижным, но любой из них можно заставить делать то же самое. Конец наковальни будет прикреплен к трубе.
В зависимости от вашего запаса материала вам также может потребоваться отрезать трубу до готовой длины. Я лично использовал его, как было найдено, длиной около 14 дюймов.
Шаг 4: прорезание трубки для сохранения линейности регулировки
Возьмите один из концов зажима и поместите его на конец трубы, чтобы увидеть, куда падает перемычка двутавровой балки. Они не всегда центрируются внутри зажима и могут быть смещены в ту или иную сторону. В этом случае также необходимо смещение паза для его установки. Обратить особое внимание.
Как только вы узнаете, где должен быть паз, отметьте его острием и используйте шлифовальный станок с отрезным лезвием, достаточным для того, чтобы каждый конец мог поместиться в него и иметь возможность перемещаться так далеко, как вы хотите, чтобы регулировка была.
Одно предложение о том, как сделать этот разрез; не начинайте с конца, а с середины трубки и двигайтесь к концу. Это делается для того, чтобы трубка оставалась неповрежденной (квадратной) до тех пор, пока не изменится список и ваш разрез не будет правильным.
Шаг 5: проверьте посадку
Оба конца входят в трубку и свободно перемещаются? В противном случае отрегулируйте прорезь по мере необходимости, чтобы подвижная часть двигалась свободно.
Шаг 6: время сверлить отверстия
Затем отметьте схему отверстий на корпусе трубки, расположив их таким образом, чтобы они проходили через зажимную балку в центральной стенке. Болты обеспечивают зажимное усилие, позволяя регулировать внутреннюю ширину готового зажима.
Пробейте по центру каждую точку.
Вставьте подвижную часть зажима в трубку и переведите в полностью закрытое положение (наименьшая длина зажима).
Зажмите трубу и зажимайте под прямым углом, чтобы убедиться, что все ровно перед сверлением.
Дважды проверьте свои измерения, и все по-прежнему квадратное.
Просверлите отверстия по длине трубы, через зажимную балку и наружу с другой стороны трубы.
Шаг 7: Необязательный шаг - Сварка
Я решил приварить фиксированный конец зажима к трубе. Мне все равно пришлось заварить повреждение зажима (от предыдущего владельца, который прожег его с помощью горелки), и я хотел добавить на конец ремня, чтобы придать ему большую поперечную жесткость.
Конец прикручивается еще проще и работает почти так же хорошо.
Шаг 8: Очистка перед покраской
Очистите сборку трубки и зажима, чтобы подготовить ее к покраске. Для себя я использовал мягкое колесо на своей кофемолке и протер его ацетоном. Я не сошел с ума, сделав его идеальным, поскольку я собираюсь использовать этот инструмент, и для него не обязательно должна быть идеальная краска.
Шаг 9: Готовый продукт
Вот что у меня получилось, зажим для тяжелых условий работы от 0 дюймов до 14,5 дюймов. Я доволен этим и будет полезным дополнением к моей коллекции зажимов.
Если вам понравилась эта сборка, обязательно ГОЛОСОВАТЬ ЗА МЕНЯ в КОНКУРСЕ ЗА СОКРОВИЩА!
Спасибо за просмотр и наилучшие пожелания всем вашим проектам!
