Герметичные керамические, слюдяные, кремниевые и пленочные конденсаторы
Если дизайн инженера требует точного и стабильного конденсатора, он или она обычно обращается к многослойной керамике NPO (MLCC). Этот старый режим ожидания по-прежнему остается лучшим. Если вы не проверили их в последнее время, вы обнаружите, что производители смогли сократить размер своего корпуса и значительно расширить свой диапазон значений. Но вы также можете посмотреть на конденсаторы пленки, кремния и слюды.
NPO диэлектрические конденсаторы
Керамические конденсаторы NP0 от всех производителей имеют отличную термическую стабильность <0, 4% изменения в пределах всего температурного диапазона от -55 ° C до 125 ° C. Допускаются до 1%, а их скорость старения - хороший 0% / десятичный час. Вы можете получить NPO-конденсаторы с номинальным напряжением от 10 В до 3 кВ. Лучше всего, коэффициент напряжения для NPO равен нулю.
Как я сказал ранее, за последние несколько лет производители улучшили диэлектрик NPO, и некоторые из них предлагают NPO со значениями до 0, 1 мкФ. Это относительно высокое значение относится к размеру корпуса 1206 или 1812 SMT.
Конденсаторы MLCC, характерные для X7R, являются альтернативой, но с некоторыми оговорками. Они изменяются только на ± 15% при температуре от -55 ° C до 125 ° C и имеют отклонение ± 5% или ± 10%. Старение составляет 3% / десятилетие. Спецификации не так хороши, как NPO, но неплохо. И они имеют диэлектрическую проницаемость от 2000 до 4000, возможно, в 20 раз больше, чем у NPO, поэтому они намного меньше при одинаковой емкости и номинальном напряжении.
Это их коэффициент напряжения, о котором иногда забывают дизайнеры. Для диэлектрика X7R, при 50% номинального напряжения, вы можете потерять 35% емкости. Я могу сказать, что «может» так сильно потерять, потому что потеря зависит от стоимости, размера пакета и рейтинга напряжения. Дизайнер должен учитывать 35% -ную потерю емкости при номинальном напряжении в половину и 80% с полным номинальным напряжением, применяемым для устройств X7R. В этом отношении диэлектрики X5R и Y5V намного хуже, чем X7R.
Cornell Dubilier предлагает конденсаторы NPO SMT со значениями от 0, 5 пФ до 0, 012 мкФ и напряжением от 10 до 200 В пост. Тока в форматах 0402, 0603, 0805, 1206 и 1210. Если вы стоите больше 0402, вы повышаете рейтинг до 50 В. Вы можете получить 5600-pF-устройство в пакете 1206.
AVX предлагает номинальные напряжения от 6, 3 до 500 В для NPO и расширил ассортимент продукции, включив размер корпуса 0101 со значениями до 100 пФ при 16 В. Вы можете получить значения, равные 0, 1 мкФ при 25, 50 или 100 В в 1812 (1812YA104FBT1A) с толщиной 0, 11 дюйма. Однако эти устройства не являются недорогими при 7, 39 долл. США / 1400 с допуском 1%. Вариант 50-V с корпусом 2225 немного дешевле в размере 5, 00 долл. США / 1000.
Версия с допуском на 5% намного дешевле. Конечно, более низкие значения также намного дешевле. Однокомпонентное устройство на 1000 пп 1% может быть найдено в пакете 0402 на 16, 25 или 50 В за 0, 11 долл. США / 10000.

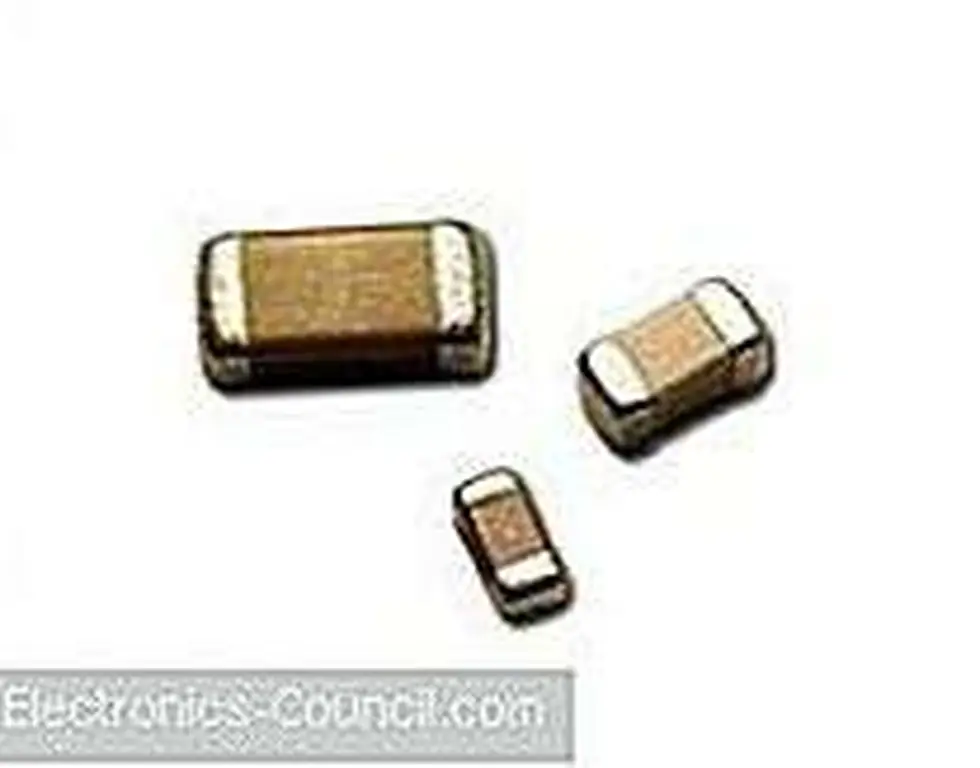

NPO керамические конденсаторы.
Kemet предлагает 0, 10-мкФ 25-V 1% NPO-часть в упаковке 1206 (C1206C104F3GACTU). Это 2, 50 доллара США за 2000 долларов. На другом конце спектра у нас есть 10-pF 50-V 0402 1% NPO-устройство, стоимость которого составляет всего 0, 026 доллара США / 10000.
Слюдяные конденсаторы
Я думаю, что слюдяные конденсаторы находятся в антикварных радиоприемниках, и они существуют очень долгое время. В настоящее время они доступны в 2220 SMT-пакетах, но все еще обычно находятся в ближнем радиальном свинцовом типе. Они поставляются с допуском 1% со значениями от 1 до 40000 пФ, от -55 ° С до 125 ° С и до 1 кВ, с импульсной мощностью 20 000 В / мкс dV / dt. Они большие по сравнению с керамикой. Литиевая часть 0, 01 мкм 100-V составляет 0, 67 x 0, 51 дюйма и 0, 31 дюйма. Cornell Dubilier является лидером в конденсаторах слюды, а Murata и TDK также предлагают их. Устройство 1000-pF, ± 1%, 100-V от Cornell Dubilier (MC22FA102F-TF) поставляется в комплекте 2220 и стоит около 3, 44 долл. США / 1000.

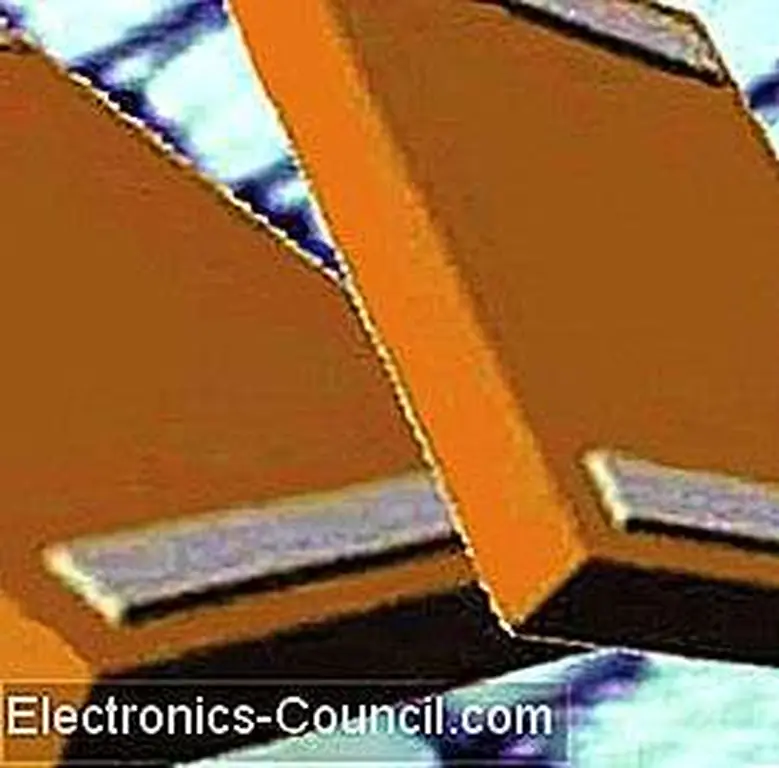

Слюдяный конденсатор SMT от Cornell Dubilier.
Силиконовые конденсаторы
Кремниевые конденсаторы доступны в разных типах. AVX, Murata и Vishay предлагают их с низкими значениями (100 pf или менее), предназначенными для радиочастотных и микроволновых приложений.
IPDIA обеспечивает кремниевые конденсаторы в значениях от 10 пФ до 3, 3 мкФ в размерах пакетов от 1005 до 1812. Основные преимущества, предлагаемые производителем, - низкий профиль (400 мкм), низкая утечка, высокая стабильность, высокая надежность и расширенный температурный диапазон. Температурная стабильность отличная ± 0, 5% (от -55 ° C до 150 ° C), а их коэффициент напряжения <0, 1% / V. Как и НКО, они предлагают незначительное старение (<0, 001% / 1000 часов), но их допуск составляет ± 15%. Серия HSSC423xx имеет ESR 400 мОм и ESL 100 pH. Единица измерения размера 1000 пФ 11-V 0402 (935131424410) стоит около 0, 94 доллара США за единицу.

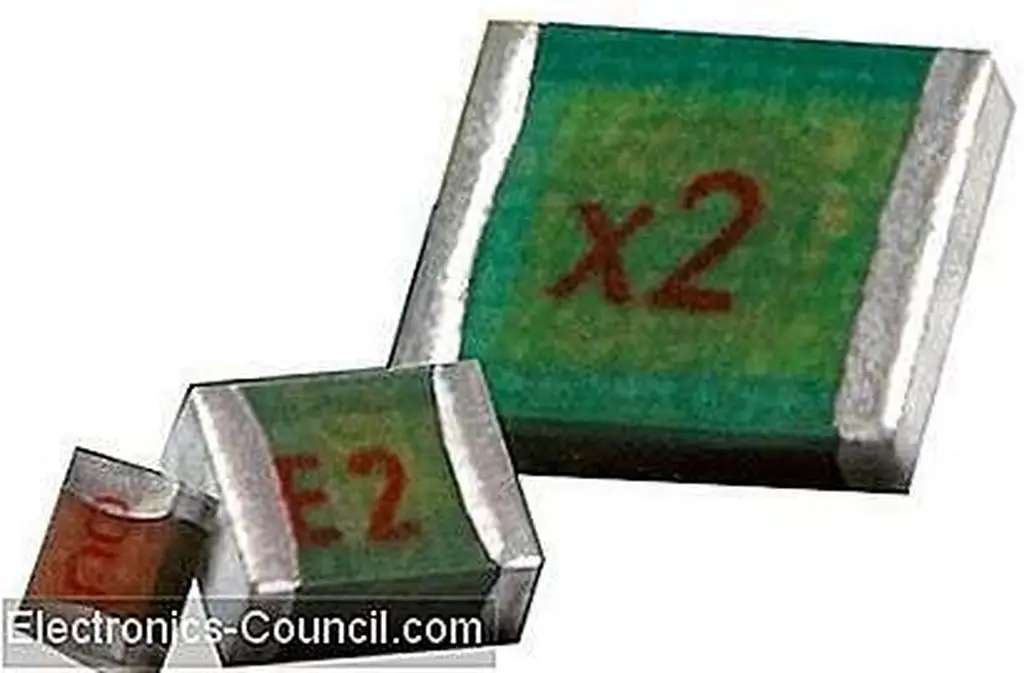

Силиконовый конденсатор IPDIA 935.
Пленочные конденсаторы
Пленочные конденсаторы часто используются для блокировки по постоянному току, соединения, байпаса, фильтрации линии постоянного тока, коррекции коэффициента мощности и приложений фильтрации линии переменного тока. Существует несколько разных типов. Типом, который подходит для точности, является пленка из полифениленсульфида (PPS). Эти конденсаторы могут обеспечить + 0, 5% -ное изменение емкости от -25 ° C до 85 ° C и допуск ± 2%. Они также имеют коэффициент рассеивания 0, 2% типичного и очень низкого диэлектрического поглощения. Части PPS имеют значения от 100 пФ до 0, 22 мкф. Стандартный допуск составляет ± 5%, 2% - дополнительный.

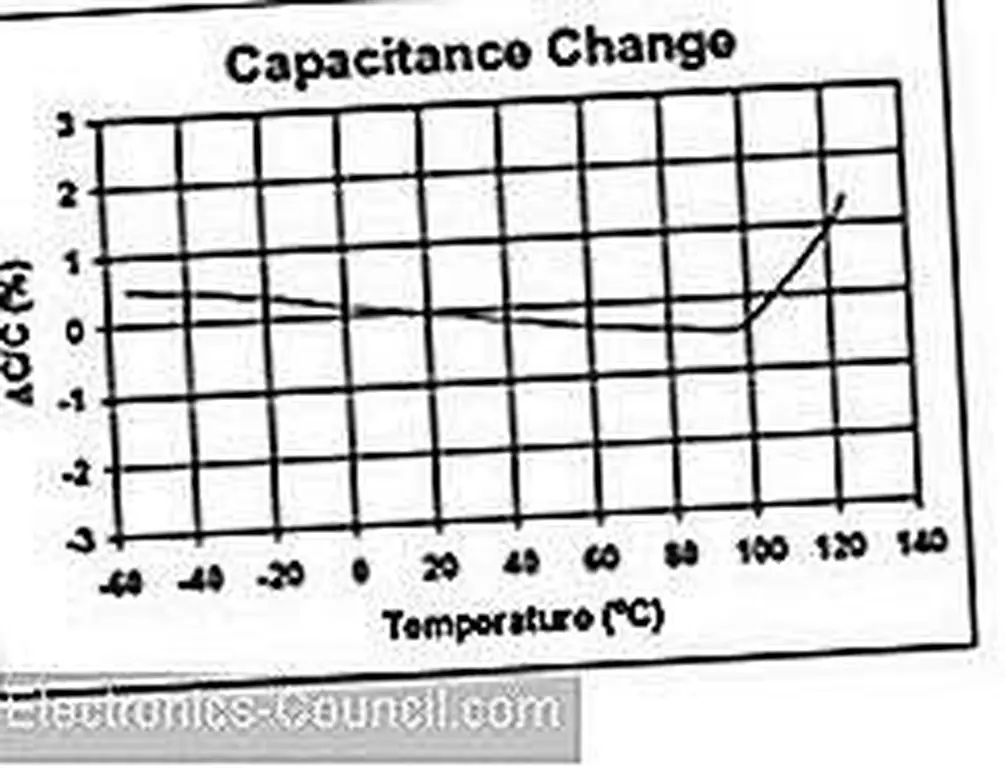

График температурной стабильности для пленочных конденсаторов PPS.
API Technologies предлагает пленочные конденсаторы PPS в свинцовых эпоксидных корпусах с номиналами от 50 до 600 В и от 0, 001 до 5, 0 мкФ. Версия 0, 1 мкФ, 50 В (WV2A104) имеет 0, 16 х 0, 24 х 0, 42 дюйма. пакет.
У Cornell Dubilier есть пленочные конденсаторы PPS с допуском ± 2% в 1210 - 4833 SMT-пакетах и 16- или 50-V номиналах. Они имеют значения от 100 пФ до 0, 22 мкф с допуском 2% или 5%. FCP1210C104J-G3 представляет собой версию с разрешением 0, 1 мкФ, 16 В с допуском 5% в пакете 1210. Он стоит всего 0, 38 долл. США / 1000 и находится в запасе в раздаче.
Компания Kemet предлагает устройства с металлизированным корпусом LDB Metallized PPS. 0.1-uF, ± 2% (LDBAB3100GC5N0) рассчитан на 16 В постоянного тока при 125 ° C. Они стоят около 0, 53 ea / 1, 000.
