Иногда вам просто нужен транзистор: новый массив драйверов с низкой стороны от Texas Instruments
Микросхемы, такие как TPL7407LA, обеспечивают удобное высокопроизводительное коммутирование для множества распространенных приложений.
Как отмечается в названии этой статьи, с точки зрения функциональности иногда требуется всего лишь транзистор. Этого достаточно, и TPL7407LA от TI обеспечивает эту функциональность. Тем не менее, я не хочу, чтобы у вас создалось впечатление, что эта ИС - всего семь MOSFET. Даже если бы это было так, вы все равно сохранили бы пространство на борту по сравнению с дискретной реализацией, но устройство предлагает различные преимущества именно потому, что оно включает в себя не только выходные транзисторы.

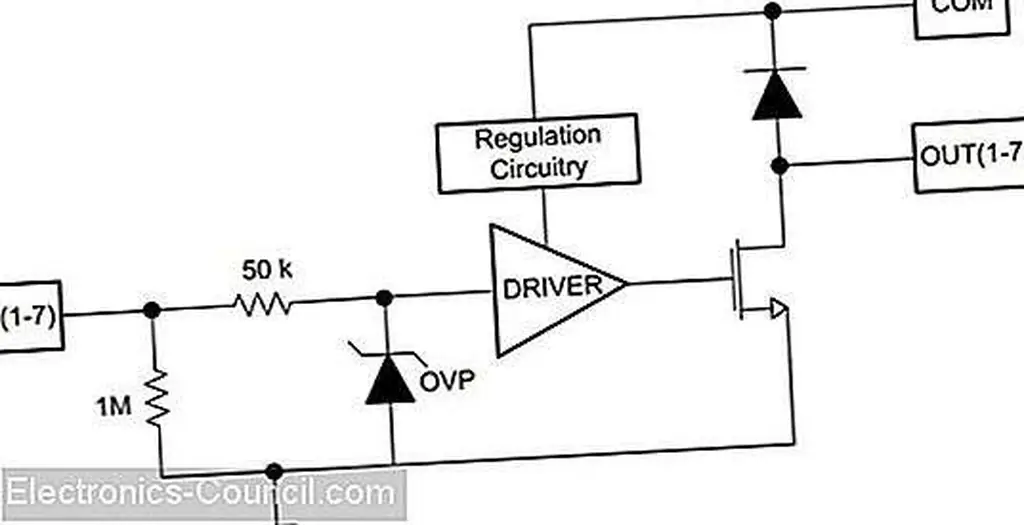

Диаграмма взята из таблицы данных
Как вы можете видеть, каждый канал имеет защиту от перенапряжения, специализированную схему управления затвором и схемой регулирования и обратный диод. И, конечно, транзистор, точнее, N-канальный MOSFET. Идея здесь состоит в том, что каждый канал обеспечивает базовую функциональность переключателя FET, но с дополнительными функциями, которые устраняют осложнения и внешние компоненты, которые будут задействованы, если вы используете дискретные транзисторы.
Я должен признать, что мне нравится этот подход. Есть что-то приятное в том, что они управляют вещами обычными транзисторами вместо высокоинтегрированных многофункциональных ИС. Правда, правда, я бы предпочел не отвлекать время и умственную энергию на неприятные детали, связанные с оптимизацией драйвера с низкой стороны.
Таким образом, с TPL7407LA и другими аналогичными микросхемами вы получаете старомодный NMOS-транзистор с дополнительными функциями, которые упрощают реализацию и улучшают производительность. И, конечно, можно утверждать, что подобные устройства обеспечивают не только ностальгические преимущества, но и гибкость. Как указано в таблице, TPL7407LA может использоваться в различных приложениях: двигатели, реле, светодиоды и т. Д. Таким образом, у вас есть одно устройство, которое может найти место в многочисленных проектах. Другим аспектом этой гибкости является то, что вы можете использовать только одну ИС в проекте с различными типами нагрузок; например:

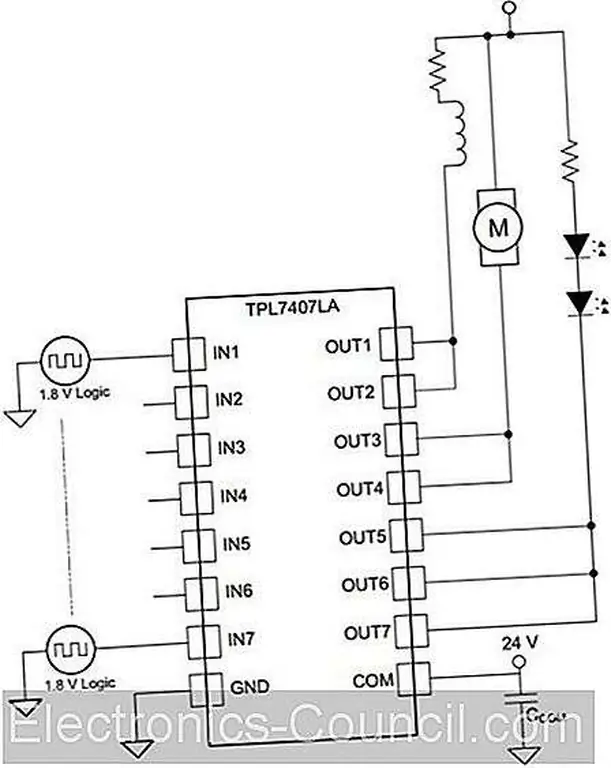

Диаграмма взята из таблицы данных
Особенности
КПД
TPL7407LA описывается как замена pin-to-pin для массивов Дарлингтона. Это полезно помнить, если у вас есть проекты на основе «старомодных» частей Дарлингтона и вы хотите простой способ перехода на более высокопроизводительное решение. Согласно TI, ключевым преимуществом TPL7407LA по сравнению с массивом Дарлингтона является рассеиваемая мощность.
Когда выходной транзистор активен и потребляет ток, между выходным выводом и массой присутствует некоторое ненулевое напряжение. В случае МОП-транзистора это напряжение разряда-источника, но в целом его можно назвать V OL («низковольтное выходное напряжение»). Питание, как всегда, является напряжением тока, поэтому рассеиваемая мощность приводного транзистора прямо пропорциональна V OL. TI утверждает, что TPL7407LA может быть намного более эффективным, чем массив Дарлингтона, потому что его типичный V OL намного ниже, хотя техническое описание подразумевает, что это преимущество более выражено при более низких токах нагрузки (т. Е. Менее 250 мА, максимальный текущий рейтинг 600 мА). Следующий график показывает V OL против текущего, но я не знаю, как это сравнивается с реализацией Дарлингтона.

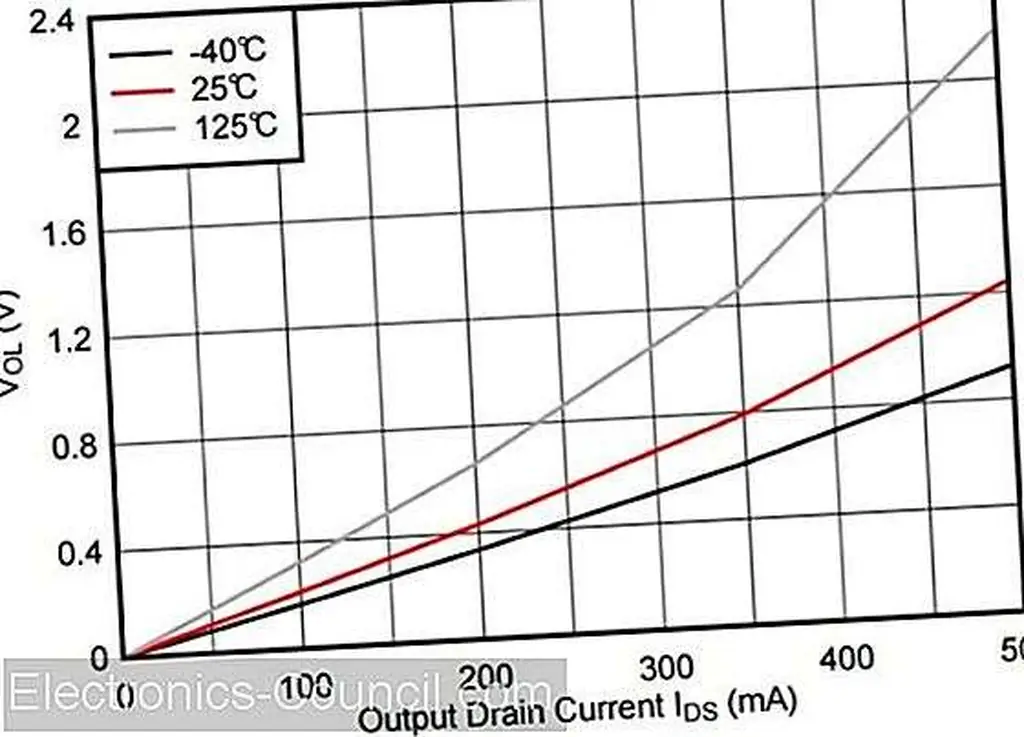

Участок, взятый из таблицы данных
Параллельный привод
На первый взгляд 600 мА могут показаться немного ограничительными, но на самом деле это второстепенная проблема, так как выходы могут быть параллельны для увеличения максимального тока. Вы можете видеть это в приведенной выше примерной схеме. Если вам нужно контролировать семь нагрузок, и каждый из них нуждается в 1500 мА, да, вам не повезло. Но для многих приложений не потребуются все семь выходов, и в целом такие части, как этот, обеспечивают приятную универсальность с точки зрения максимального тока. Насколько я могу судить, вы могли бы параллелизировать все выходы и управлять нагрузкой 4 А, или вы можете контролировать семь малоточных нагрузок или что-то среднее между ними.
Входное напряжение
Вы можете вспомнить схему привода и регулирования, упомянутую в начале статьи. Что там происходит »// www.allaboutcircuits.com/technical-articles/understanding-mosfet-on-state-drain-to-source-resistance/" target = "_ blank"> в этой статье вы знаете, что более высокие ворота в - источник питания необходимо для достижения более низкого сопротивления в состоянии. TPL7407LA спроектирован таким образом, чтобы устройство логического уровня (например, микроконтроллер) переключало сильноточные нагрузки и принимало входные напряжения до 1, 8 В. Принцип регулирования «новый» (в соответствии с таблицей данных) и схемой возбуждения что более низкие управляющие напряжения не приводят к ухудшению характеристик коммутатора.
Есть ли у вас какие-либо мысли по проблеме FET или Darlington? Не стесняйтесь делиться своими мыслями в комментарии.
