Синтезатор объединяет петлю с фазовой автоподстройкой с полностью интегрированными ГУН, низковольтными регуляторами и технологией отслеживания фильтров
Уоррен Миллер, автор статей
Заявки на аэрокосмическую и оборонную, испытательную и измерительную аппаратуру, инфраструктуру связи и высокоскоростные конверторные рынки, по-видимому, навечно оспариваются несколькими распространенными проблемами. Эти сложные приложения требуют постоянно увеличивающейся полосы пропускания, меньших расстояний на борту, повышенной надежности, низкого уровня шума и увеличенного диапазона такта и гибкости.
Эти возможности часто конкурируют друг с другом. Например, более высокая интеграция может привести к увеличению шума, если внутренние цепи синхронизации и схемы регулятора не будут тщательно изолированы. Повышенная гибкость приводит к менее точному управлению синхронизацией с неприемлемым джиттером и опорным сигналом. Эксплуатация в широком температурном диапазоне также может повлиять на точность синхронизации. Синтезатор следующего поколения от Analog Devices бросает вызов традиционной мудрости, которой у вас не может быть всего.
ADF4371 от Analog Devices, Inc. (ADI) - это современный высокоинтегрированный синтезатор, работающий в диапазоне высокочастотных выходных частот от 62, 5 МГц до 32 000 МГц. Ресурсы на чипе включают в себя цикл фазовой автоподстройки (PLL) с дробным-N и целым-N синтезатором, полностью интегрированный управляемый напряжением генератор (VCO) с четырьмя дифференциальными синхронизирующими выходами и интегрированный регулятор низкого уровня (LDO). Вся архитектура устройства очень настраивается, используя общий трехпроводный интерфейс для программирования более 50 регистров управления. Эта высокая степень программируемости делает ADF4371 подходящим для очень широкого спектра приложений и может использоваться в качестве подключаемого устройства в беспроводной инфраструктуре (MC-GSM, 5G), спутниках / VSAT, тестовом оборудовании и контрольно-измерительной аппаратуре и расширенном генераторе тактовых импульсов Приложения.

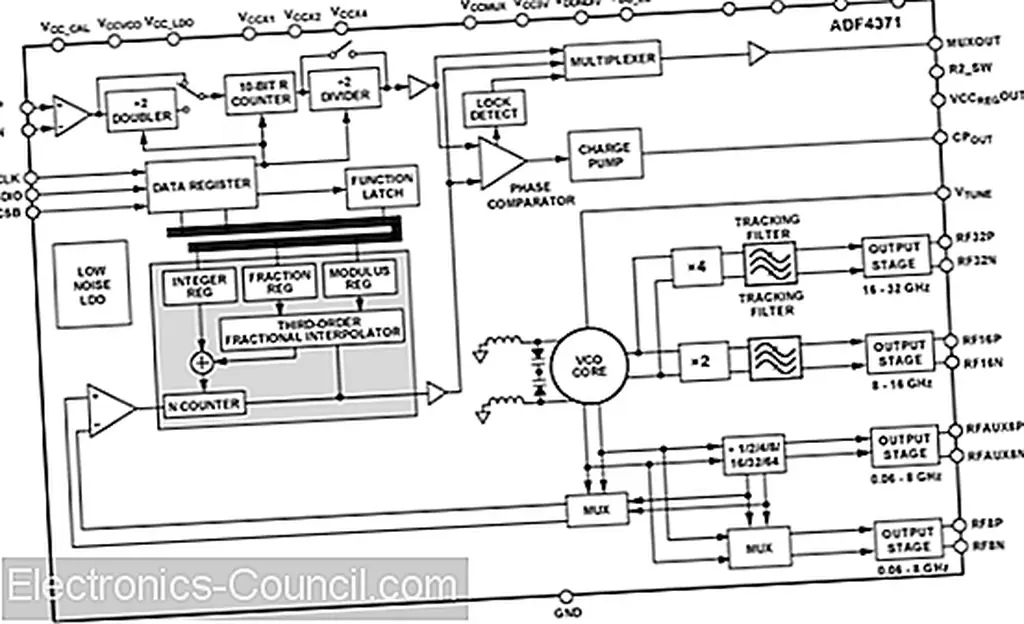

Основные блоки ADF4371 показаны на следующем рисунке, который показывает ГУН в левом нижнем углу диаграммы и малошумящий LDO в средней левой части диаграммы. Остальная часть диаграммы показывает расширенный PLL. Сердцем PLL является программируемый дробный интерполятор третьего порядка (видно в средней левой части диаграммы). Он оснащен 39-битовым модулем с высоким разрешением, который помогает поддерживать широкий частотный диапазон.
ADF4371 блок-диаграмма сверхширокополосного синтезатора. Источник изображения: Analog Devices.
Высокая степень программируемости, предлагаемая ADF4371, не требует высокой производительности; перечисленные ниже расширенные показатели управления часами удовлетворяют даже самым строгим требованиям.
- Типичный PFD паразитный -100 дБн
- Встроенный RMS-джиттер <40 фс (от 1 кГц до 100 МГц)
- Нормализованный уровень фазового шума (FOM) -234 дБн / Гц
- Работа фазового детектора (PFD) до 250 МГц
- Операция опорной частоты до 600 МГц
- Поддерживает блокировку частоты выше -40 ° C до 105 ° C
- Низкофазный шум, управляемый напряжением генератор (VCO)
- Программируемое разделение на 1, 2, 4, 8, 16, 32 или 64 выход
Если вашему приложению синтезатора требуется высокий уровень интеграции, высокая пропускная способность, надежность, широкий диапазон рабочих температур, точность работы и гибкость, ADF4371 может просто позволить вам иметь все это.
Теперь доступны образцы ADF4371 (7 x 7 мм, 48-контактный LGA), за которыми следует доступность продукции в сентябре. ADI также предлагает ADF4372 (7 x 7 мм, 48-контактный LGA) с работой до 16 ГГц, который теперь является выборкой; объем производства будет следовать в октябре. Оба устройства поддерживаются схемой ADIsimPLL для проектирования и оценки ADI.
