Одноцилиндровый воздушный двигатель, меньшее издание
Одноцилиндровый воздушный двигатель, меньшее издание

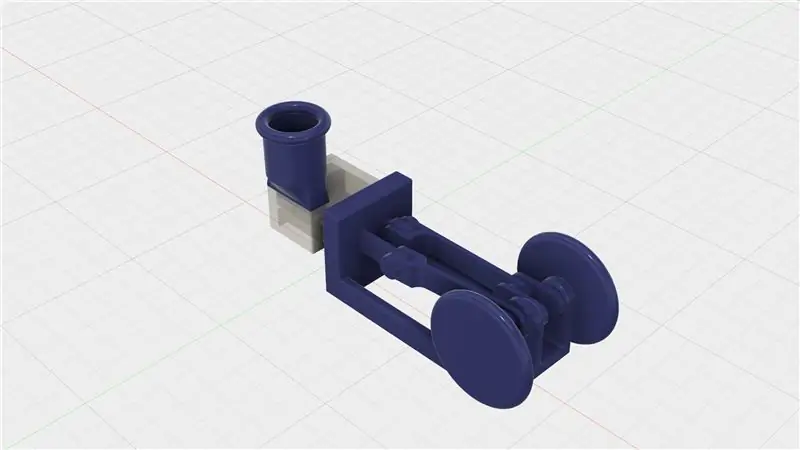

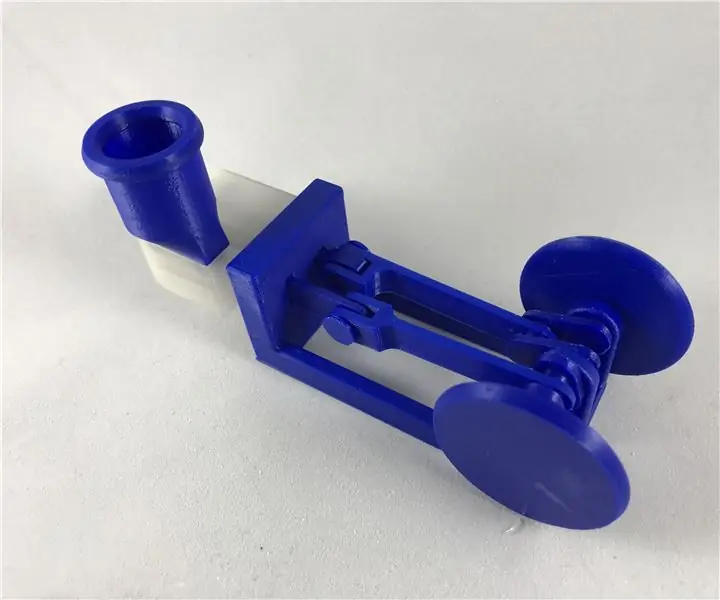

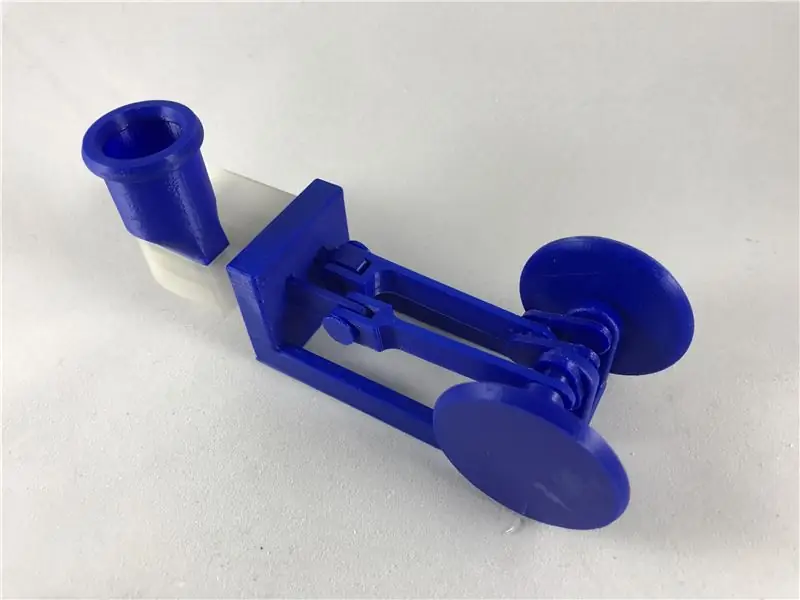

Одноцилиндровый воздушный двигатель Smaller Edition - это младший брат моего предыдущего одноцилиндрового воздушного двигателя здесь: https://www.instructables.com/id/Single-Cylinder-…. Хотя Single Cylinder Air Engine Smaller Edition был разработан как тестовая платформа для другой конструкции, тестовое видео, которое я разместил на Youtube, заставило нескольких людей написать мне, чтобы попросить модель, так что вот она. Я включил видео, которое показывает этот двигатель в новом дизайне, который я еще не завершил.

Имея меньший общий рабочий объем, чем у моей предыдущей конструкции, этот двигатель дольше работает на баллонной мощности, но в качестве компромисса обеспечивает меньший крутящий момент. Кроме того, меньший размер и наличие коленчатого вала, который собирается на месте, требует еще более тонкой очистки, шлифовки и / или опиловки и тщательной сборки, чтобы этот двигатель работал с максимальной эффективностью, поэтому будьте терпеливы во время процесса печати, подготовки и сборки..

Я, наверное, забыл пару файлов или что-то в этом роде, поэтому, если у вас есть вопросы, не стесняйтесь их спрашивать.

Разработано с помощью Autodesk Fusion 360, нарезано с помощью Cura 2.3.1 и напечатано в PLA на Ultimaker 3 Extended.

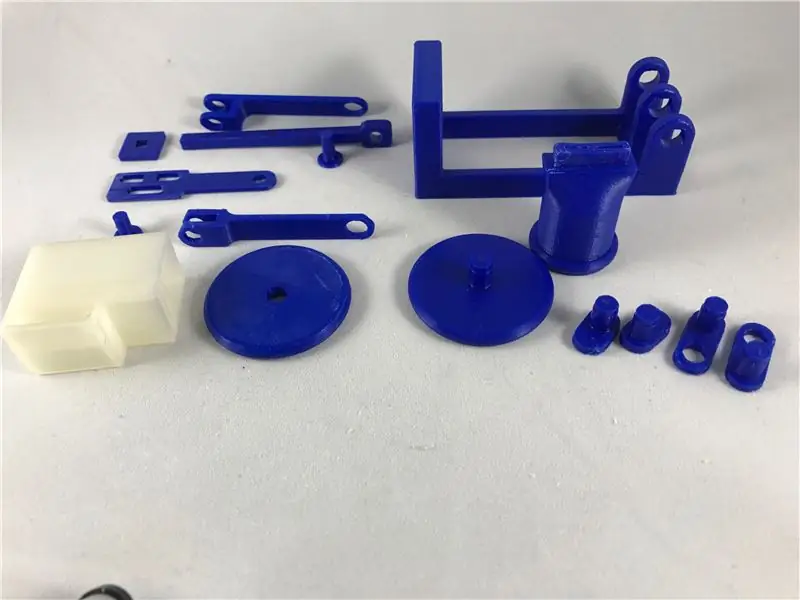

Шаг 1. Распечатайте и подготовьте детали

Распечатайте и подготовьте детали
Распечатайте и подготовьте детали

Я распечатал свои детали на Ultimaker 2+ Extended и Ultimaker 3 Extended с разрешением 0,1 мм по вертикали и 100% заполнением.

Выведите по два каждого из «Журнала коленчатого вала 4мм.stl» и по два «Журнала коленчатого вала 10мм.стл». Распечатайте по одной оставшейся части.

«Base.stl» должен быть напечатан с использованием подставок. "Cylinder.stl" нельзя печатать с подставками.

Перед сборкой проверьте подгонку и обрезку, напильник, шлифуйте и т. Д. Все детали по мере необходимости для плавного движения движущихся поверхностей и плотной посадки для неподвижных поверхностей. В зависимости от выбранных вами цветов и настроек принтера может потребоваться большая или меньшая обрезка, подпиливание и / или шлифовка. Тщательно подпилите все края, которые контактировали с рабочей пластиной, чтобы убедиться, что вся «грязь» с рабочей пластины удалена и все края гладкие. Я использовал плоский ювелирный файл и проявил много терпения, чтобы выполнить этот шаг.

Изучите "Assembly.stl", внимательно отмечая расположение и положение различных компонентов в процессе сборки.

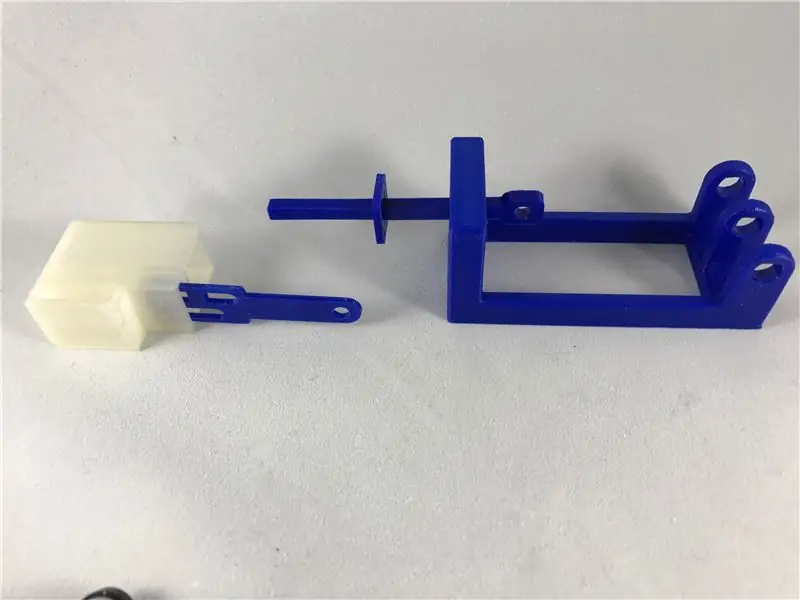

Шаг 2: Установите поршневой шток, поршень и клапан

Установите поршневой шток, поршень и клапан
Установите поршневой шток, поршень и клапан

Вставьте "Rod Piston.stl" в "Base.stl", внимательно отметив ориентацию отверстия в "Rod Piston.stl".

Затем нажмите "Piston.stl" на "Rod Piston.stl", пока он не окажется ровно в 28 мм от конца.

Наконец, вставьте «Valve.stl» в «Cylinder.stl», внимательно отметив ориентацию «Valve.stl».

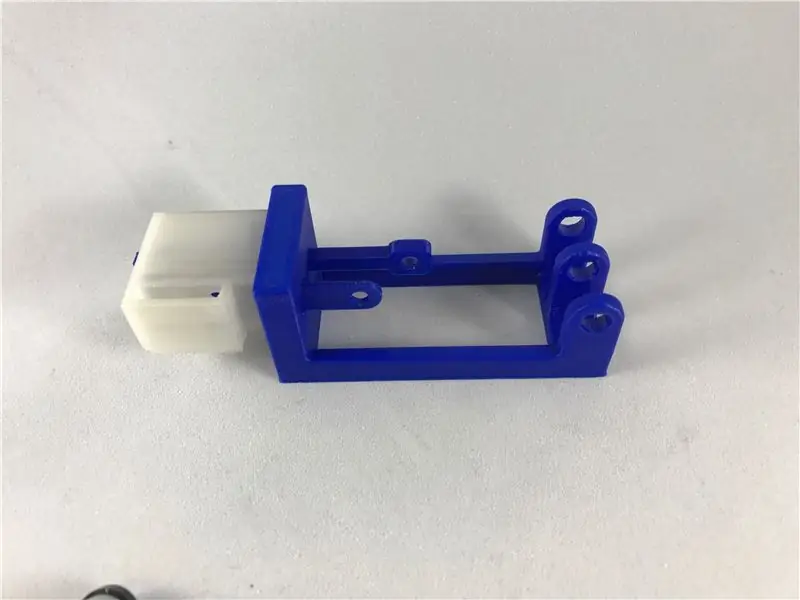

Шаг 3: прикрепите цилиндр в сборе к основанию

Присоедините цилиндр в сборе к основанию
Присоедините цилиндр в сборе к основанию

Осторожно поместите цилиндр в сборе в основание и полностью вдавите его на место.

В полностью установленном положении шток поршня и клапан должны легко выпадать и выходить из узла при наклоне узла вверх и вниз. Если нет, пора разобрать и продолжить опиливание и шлифование.

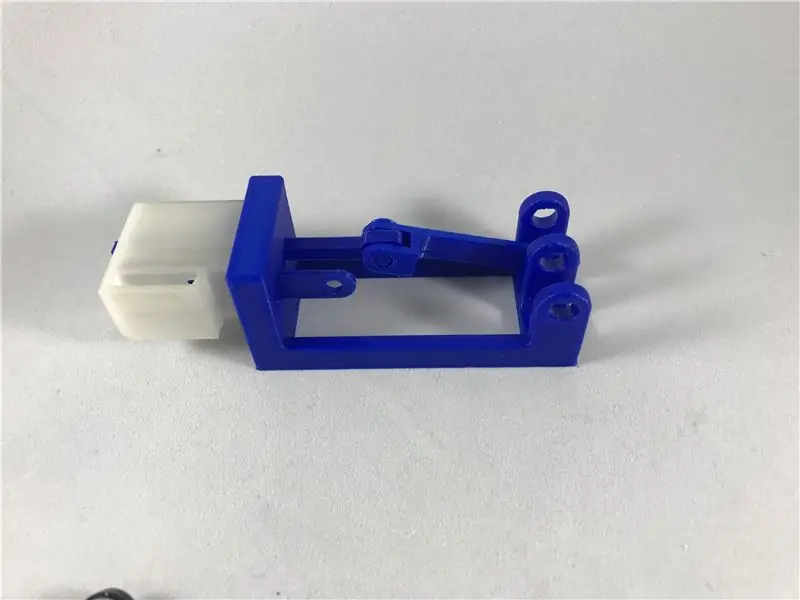

Шаг 4: Присоедините поршневой рычаг к поршневому штоку

Присоедините поршневой рычаг к поршневому штоку
Присоедините поршневой рычаг к поршневому штоку

Используя «Pin Arm Piston.stl», прикрепите «Arm Piston.stl» к «Rod Piston.stl».

После присоединения "Arm Piston.stl" должен свободно качаться на "Rod Piston.stl".

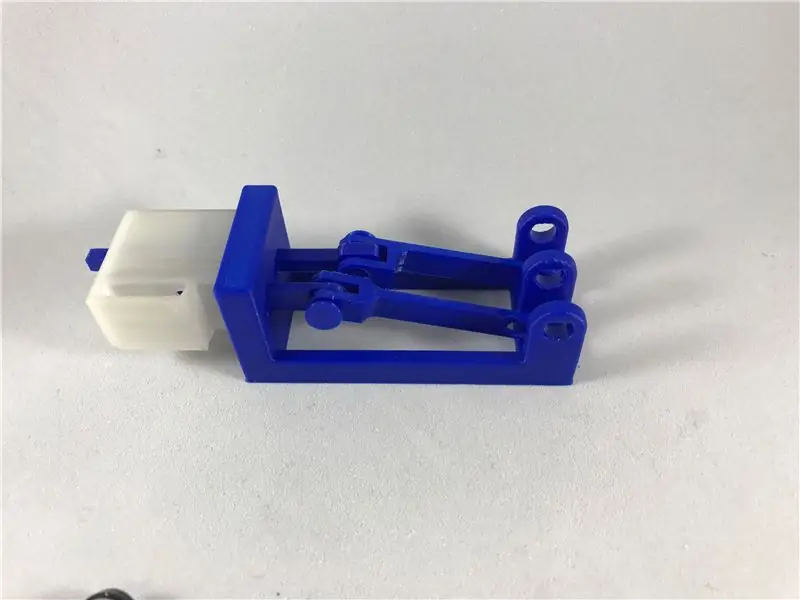

Шаг 5: Присоедините рычаг клапана к клапану

Присоедините рычаг клапана к клапану
Присоедините рычаг клапана к клапану

Используя «Pin Arm Valve.stl», прикрепите «Arm Valve.stl» к «Valve.stl».

После присоединения "Arm Valve.stl" должен свободно качаться на "Valve.stl".

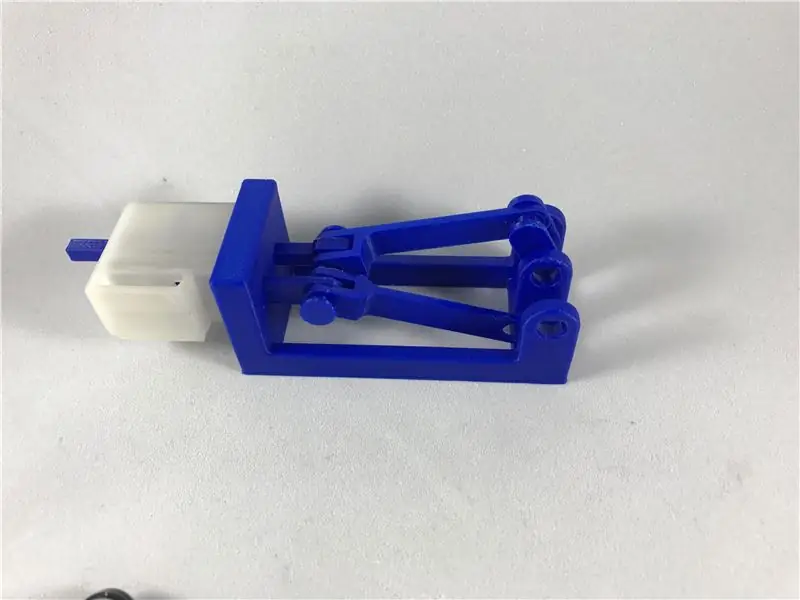

Шаг 6: Соберите на место журнал поршня

Соберите на место журнал поршня
Соберите на место журнал поршня

Соберите шейку поршня на месте, используя обе детали "Journal Crankshaft 10mm.stl".

После сборки весь привод поршня должен свободно вращаться.

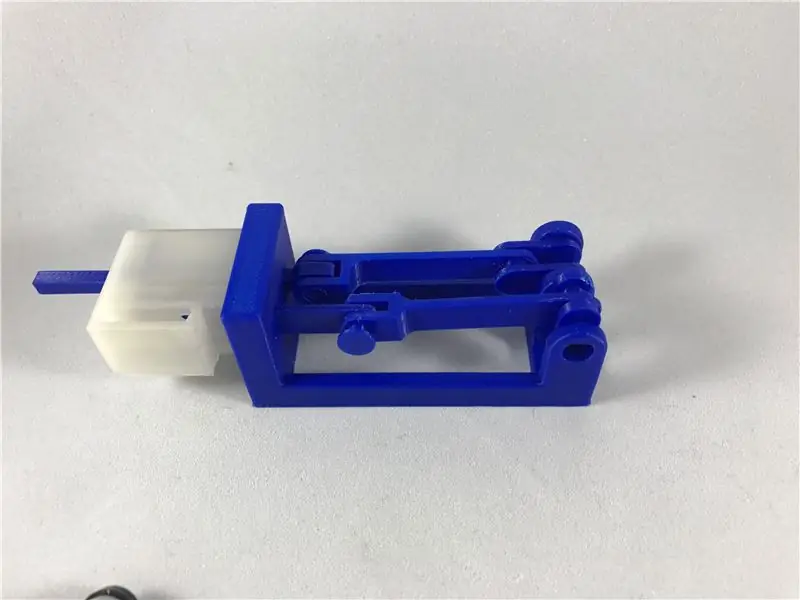

Шаг 7: Соберите на место цапфу клапана

Соберите на место журнал клапана
Соберите на место журнал клапана

Соберите шейку клапана на месте, используя обе детали "Journal Crankshaft 4mm.stl", внимательно отметив положение этой шейки в сборе с положением шейки поршня в сборе.

После сборки весь привод поршня и клапана должен свободно вращаться.

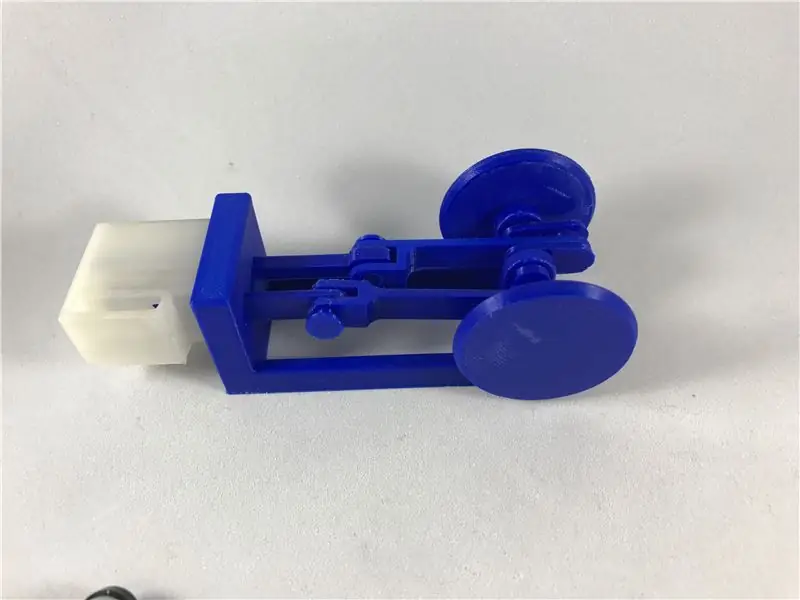

Шаг 8: прикрепите колеса

Прикрепите колеса
Прикрепите колеса

Прикрепите "Wheel Piston.stl" к цапфе поршня.

Прикрепите «Wheel Valve.stl» к журналу клапана.

На этом этапе, если вы успешно очистили, отшлифовали и отпилили все детали, вся сборка должна легко вращаться.

Поздравляю, надеюсь, вам понравится!
