Отрасль 3D-печати рассматривает 3D-принтер TRILAB DeltiQ 2.
Разработанный чешской OEM-компанией TRILAB, DeltiQ 2 представляет собой 3D-принтер FDM, основанный на дельта-конфигурации осей. Система задумана как преемник более старой системы DeltiQ L, разработанной фирмой, и предлагает объем сборки большого формата, единую настройку экструзии и широкие возможности материалов для профессионального использования.
Основанная в 2016 году, компания TRILAB неуклонно завоевывает себе репутацию лидера в области 3D-печати FDM в Восточной Европе. Как свидетельствует портфель специализированных систем, компания была создана с целью разработки дельта-3D-принтеров для чешского рынка B2B, и теперь обслуживает клиентов во всех регионах мира.
Одна из последних новинок, DeltiQ 2, предназначена для потребителей, инженерных и дизайнерских фирм, исследовательских институтов и всех, кто ищет надежный и надежный 3D-принтер для функционального прототипирования и создания инструментов.
Принтер доступен в двух конфигурациях: DeltiQ 2 (3 598,80 долл. США) и более крупная DeltiQ 2 Plus (4 078,80 долл. США). Для целей этого обзора мы будем работать с базовой моделью DeltiQ 2.
Как должна выполняться дельта-3D-печать
В отличие от большинства принтеров, которые мы рассматриваем в 3D Printing Industry, DeltiQ 2 основан на дельта-системе координат, в которой печатающая головка перемещается по всем трем осям (XYZ), а платформа печати остается полностью неподвижной. Помимо чертовски крутого внешнего вида, дельта-принтеры на самом деле известны своей более высокой скоростью перемещения, поскольку при этом перемещается меньший общий вес. Поскольку вес одной печатающей головки распределяется между тремя двигателями, мы можем рассчитывать на более высокую скорость печати при сохранении точности.

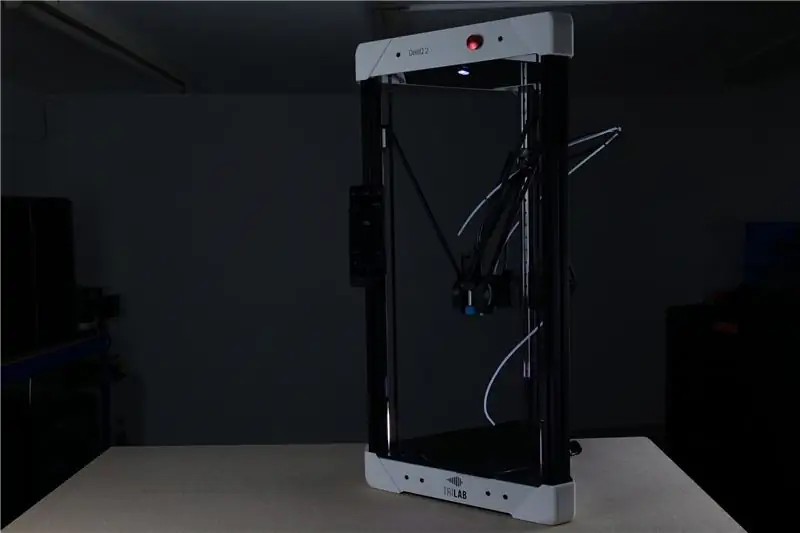

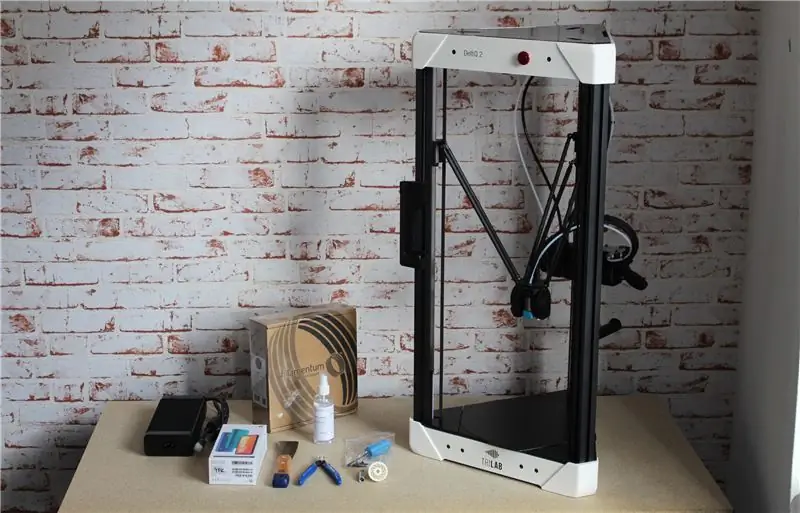

TRILAB построила весь свой бизнес на дельта-3D-печати, и это видно - DeltiQ 2 имеет простую, но прочную алюминиевую раму, которая, несомненно, выглядит превосходно. Прямо из коробки принтер также поставляется со всем необходимым для настройки и начала прототипирования. Это включает в себя катушку материала PLA весом 0,75 кг, телефон Redmi 9A (который используется в качестве сенсорного экрана принтера) и набор инструментов для обслуживания, чтобы поддерживать систему в идеальном состоянии.
Машина имеет большой рабочий объем Ø250 x 300 мм, предоставляя пользователям достаточно рабочего пространства для экспериментов. 5-миллиметровая алюминиевая рабочая пластина может быть нагрета до 105 ° C, чтобы предотвратить деформацию деталей, и система даже поставляется со сменным магнитным листом PrintPad с гладкой поверхностью PEI, которая, как мы обнаружили, отлично подходит для склеивания деталей.
Дополнительные функции включают встроенную камеру для удаленного мониторинга сборки, датчик биения нити и большую красную кнопку аварийной остановки (которую мы просто не видим). Варианты подключения включают три порта USB, Ethernet и Wi-Fi.
Нити на ваш выбор

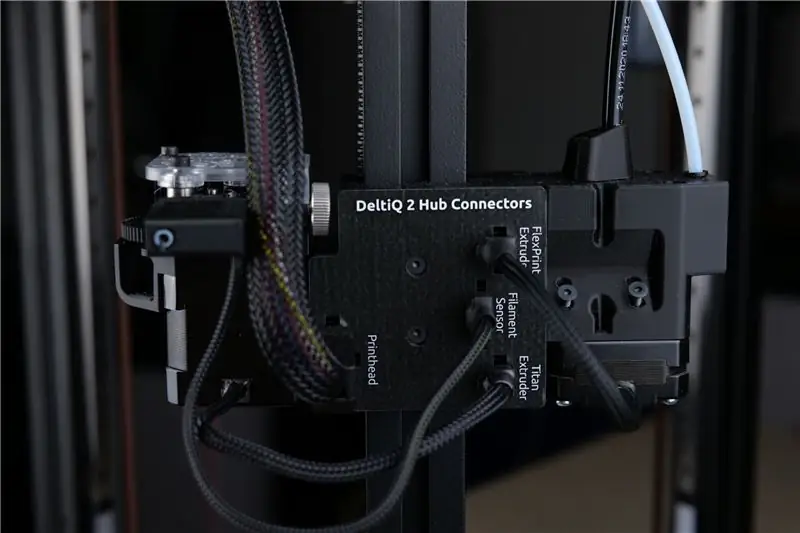

TRILAB DeltiQ 2 - это единая экструзионная система, предлагающая экструдер E3D Titan Bowden с цельнометаллическим хотэндом E3D V6 0,4 мм по умолчанию, хотя сопло легко заменяется. Обладая максимальной температурой сопла 300°C, машина действительно обладает впечатляющим набором совместимых нитей для высокопроизводительных приложений. Сюда входят PETG, PC, PP и даже армированные волокнами композиты, такие как PETG-CF, PA-CF и PA-GF.
Система явно оснащена одной печатающей головкой из-за того, что TRILAB уделяет особое внимание качеству и точности, но те, кто ищет многокомпонентные, многоцветные или растворимые вспомогательные детали, также могут использовать надстройку QuadPrint компании.. С этим расширением DeltiQ 2 оснащен известной линейкой многофиламентных устройств Mosaic Palette 2S/2SP, что превращает одну печатающую головку в многофункциональный инструмент. Все, что вам нужно сделать, это ввести до четырех нужных нитей, и Palette 2 автоматически переключится между ними на основе gcode сборки.
Если вы хотите печатать гибкими нитями, такими как ТПУ, вам необходимо выбрать надстройку FlexPrint 2, дополнительный удаленный экструдер с прямым приводом, который можно установить для дополнительно $310,80.

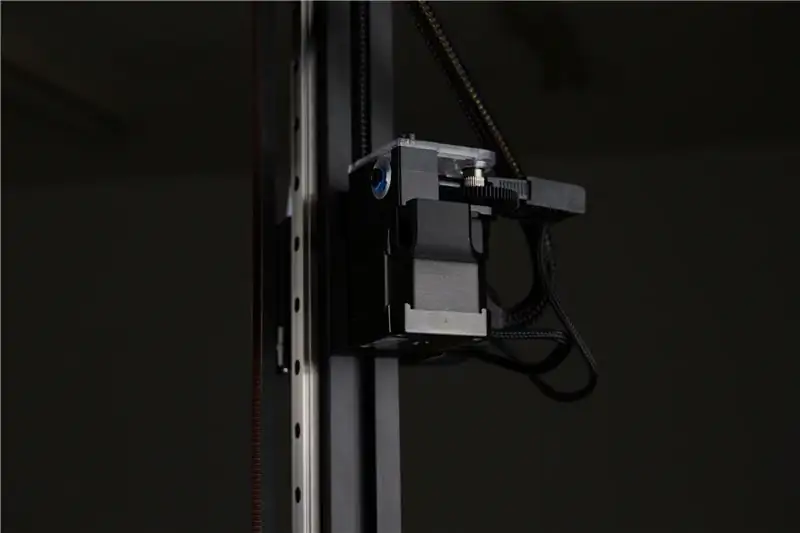

Но подождите, как экструдер может быть и прямым приводом, и удаленным? Мы впервые видим подобную систему на 3D-принтере, в которой двигатель FlexPrint 2 фактически размещен снаружи машины, а длинный карданный вал приводит в движение шестерни, расположенные в печатающей головке. Мы должны отдать должное TRILAB за это, так как это позволяет системе сочетать гибкие возможности материала экструдеров с прямым приводом с преимуществами легкого веса и скорости экструдеров Боудена. Гений.
Программное обеспечение так же важно, как и аппаратное обеспечение
Одна область, в которой DeltiQ 2 действительно сияет, - это множество вариантов управления. Дисплей DeltaControl (также известный как телефон Redmi 9A), входящий в комплект поставки, можно прикрепить к передней части принтера и использовать в качестве сенсорного интерфейса с предварительно загруженным приложением DeltaControl. Пользователи также могут просто загрузить приложение DeltaControl на свои устройства Android. Наконец, для тех, кто предпочитает веб-интерфейс, платформа WebControl компании может быть доступна на ПК, Mac или на любом мобильном устройстве, так что выбирайте сами.

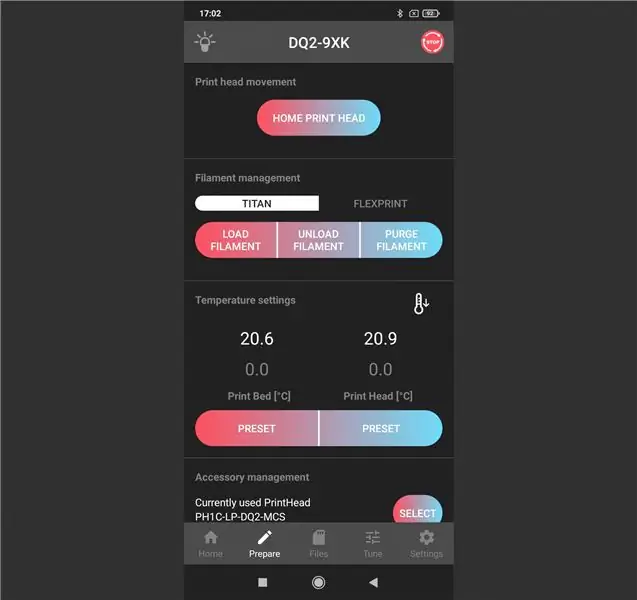

Глядя на приложение DeltaControl, в частности, пользовательский интерфейс настолько чист и интуитивно понятен, насколько это возможно. Платформа позволяет пользователям калибровать станину, загружать и выгружать нити, а также запускать задания на печать - и все это в одном очень хорошо продуманном пакете. Поскольку приложение обрабатывается аппаратным обеспечением смартфона, оно также заметно более плавное, чем системы управления большинства других принтеров. Мы можем сказать, сколько усилий было вложено в усовершенствование этой области системы.
Когда дело доходит до выравнивания кровати, в DeltiQ 2 используется вспомогательная система выравнивания по сотне точек, активируемая индуктивным датчиком. Поскольку здесь нет никаких физических ручек или винтов, которые можно было бы повернуть, довольно сложно это сделать, что делает его простым как для новичков, так и для ветеранов 3D-печати. Принтер также проверяет платформу перед началом каждого задания на печать, и нам ни разу не пришлось вручную настраивать Z-смещение за то время, которое мы потратили на его тестирование. Это работает, и работает хорошо. Интересно, что TRILAB не предоставляет собственного программного обеспечения для слайсинга для использования с DeltiQ 2, но предоставляет несколько профилей слайсинга, которые можно загрузить. Таким образом, пользователи могут свободно выбирать свой собственный слайсер из множества доступных сторонних предложений, включая Slic3r, KISSlicer, Simplify3D и предпочтительный для компании PrusaSlicer. Для этого обзора мы использовали Slic3r.
Тестирование TRILAB DeltiQ 2: 67/100

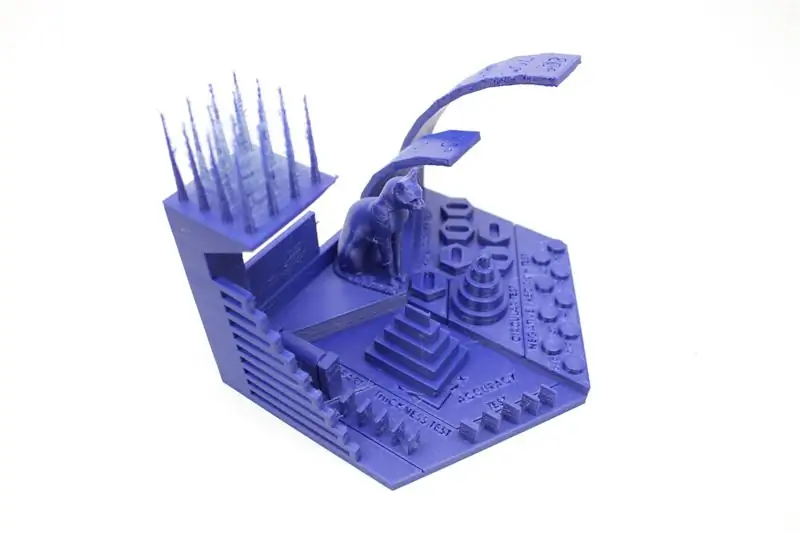

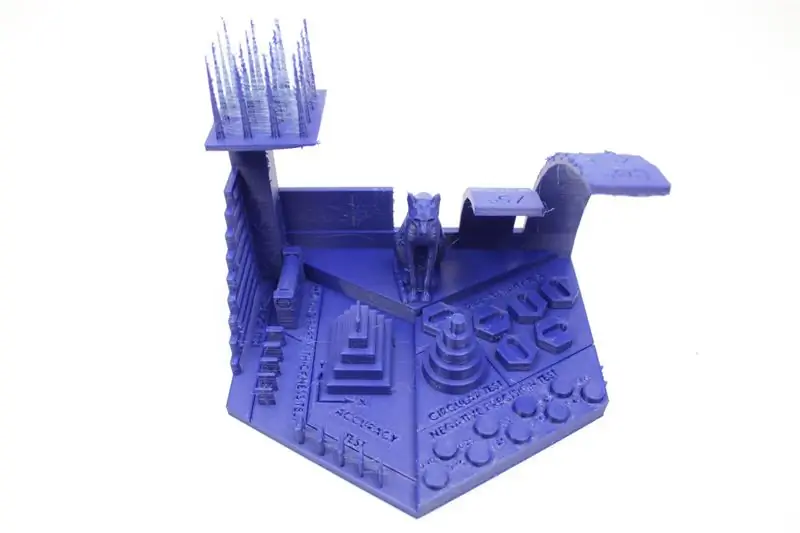

Пришло время для тестовой части обзора, где мы оцениваем производительность печати DeltiQ 2. Мы начнем с собственной модели 3D-печати, которая объединяет многие из наших небольших тестов печати в один исчерпывающая часть. Обычно мы печатаем этот тест из PLA, чтобы сравнить результаты между принтерами, но мы также часто пробуем варианты из PETG или ABS, чтобы увидеть, как машина справляется с нитями с более высокой температурой.
Напечатанная из PETG, эта модель действительно раздвинула границы возможностей принтера, но DeltiQ справился с задачей изящно. Мы присваиваем каждой из отдельных секций взвешенную оценку на основе таких факторов, как точность размеров, качество поверхности и структурная целостность. DeltiQ 2 получил общий балл в отрасли 3D-печати 67/100 (хороший 3D-принтер профессионального уровня - 60+).

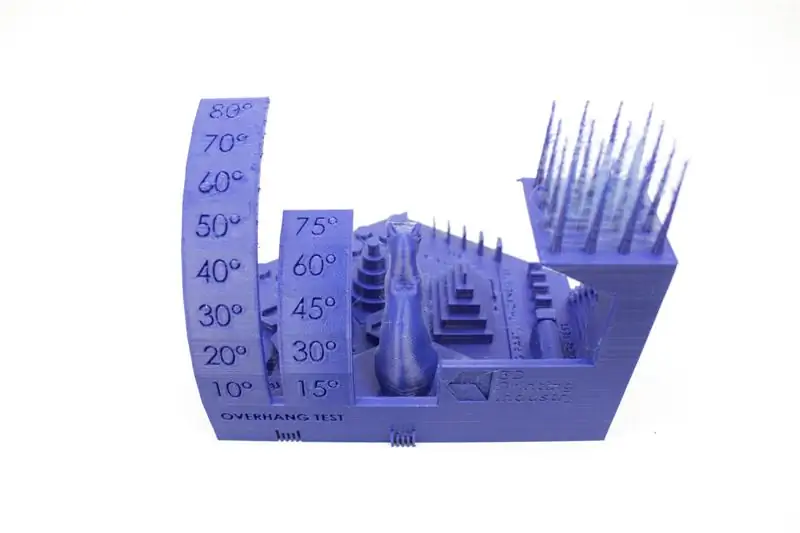

Выступающая часть теста, предназначенная для определения углов, при которых система может печатать без опор, была успешно выполнена до 60° без заминок. Учитывая, что средний угол составляет около 55° для более легких материалов, таких как PLA, 60° для печати PETG - отличный результат.
Аналогично, промежуточная часть теста предназначена для определения возможностей горизонтальной печати системы. С PETG DeltiQ 2 удалось успешно достичь длины моста 30 мм. Это ни в коем случае не идеальный результат, но достойный, особенно если учесть открытую форму машины.
Наконец, мы рассмотрим тест на втягивание, который дает нам представление о возможностях экструдера 3D-принтера. С такими высокотемпературными материалами, как PETG, даже самые лучшие принтеры нередко испытывают трудности с этим тестом, но компоненты E3D DeltiQ здесь действительно блестят. Несмотря на то, что между шипами есть значительные промежутки, сами структуры были успешно напечатаны без каких-либо артефактов.

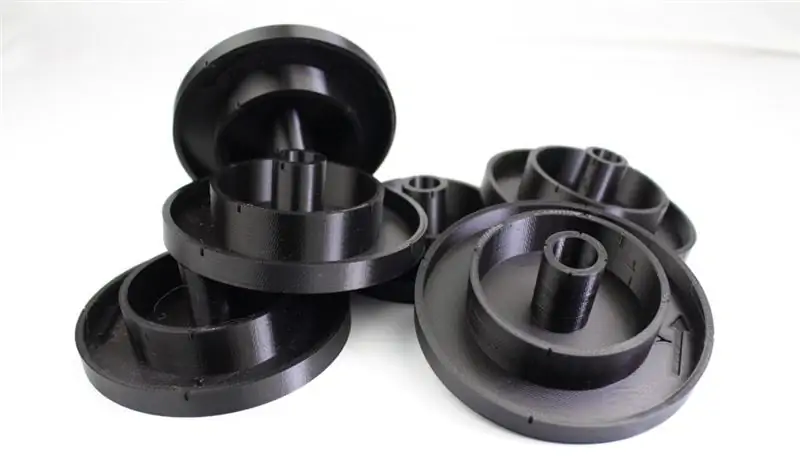

Мы также хотели посмотреть, как DeltiQ 2 справится с круговыми структурами, поэтому мы напечатали на 3D-принтере тест круговой траектории. Изучая нормальное распределение диаметров концентрических окружностей, мы можем сказать, что принтер обеспечивает достаточную повторяемость, когда среднее смещение между желаемыми и фактическими измерениями составляет менее 0,1 мм, а стандартное отклонение составляет менее 0,05 мм. Наши измерительные устройства имеют точность ±0,015 мм.

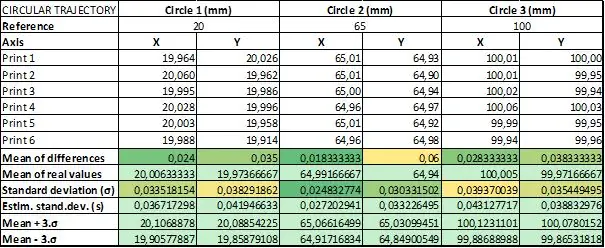

Не будет преувеличением сказать, что результаты этого теста на воспроизводимость были одними из лучших, которые мы когда-либо видели для 3D-принтеров FDM. Среднее смещение составило всего 0,034 мм при стандартном отклонении всего 0,0336 мм, что возможно только потому, что компания TRILAB приложила столько усилий для правильной калибровки каждого из своих приводных двигателей. Для справки: большинство высокопроизводительных FDM-систем имеют размерную точность до 0,1 мм, что позволяет использовать их для создания прототипов и конечного использования в промышленных целях.

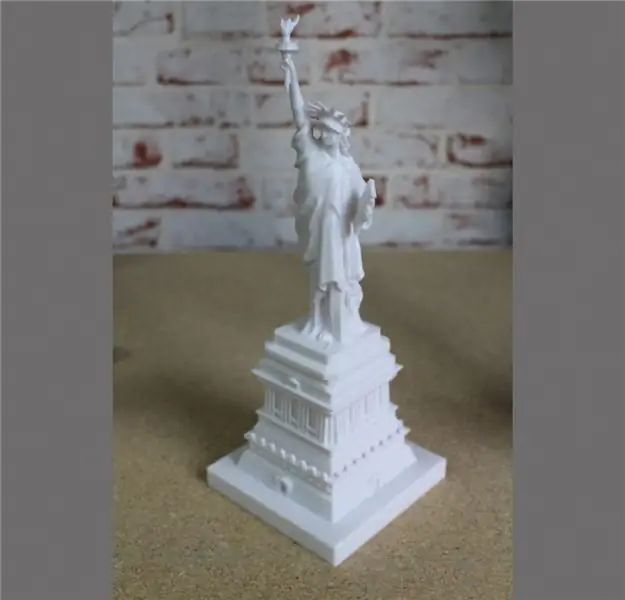

По традиции в рамках нашей процедуры тестирования мы также попросили DeltiQ напечатать художественную модель, чтобы увидеть, как система будет обрабатывать сложные геометрические формы и мелкие детали. На этот раз мы выбрали Статую Свободы в НОАК.
Наша уменьшенная Леди Свобода, безусловно, произвела впечатление. Модель не имела никаких дефектов, с плавными изгибами, высоким качеством поверхности и практически незаметными линиями слоев. Все канавки и края плавные, а печать в целом превосходна.

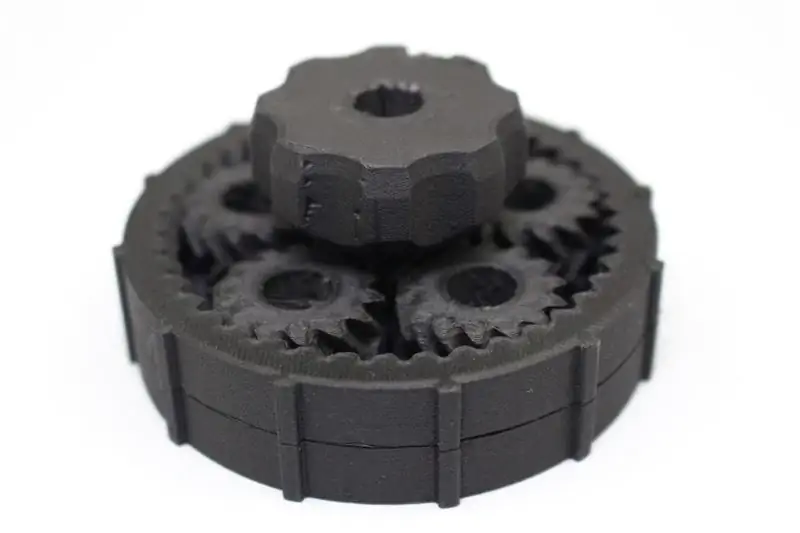

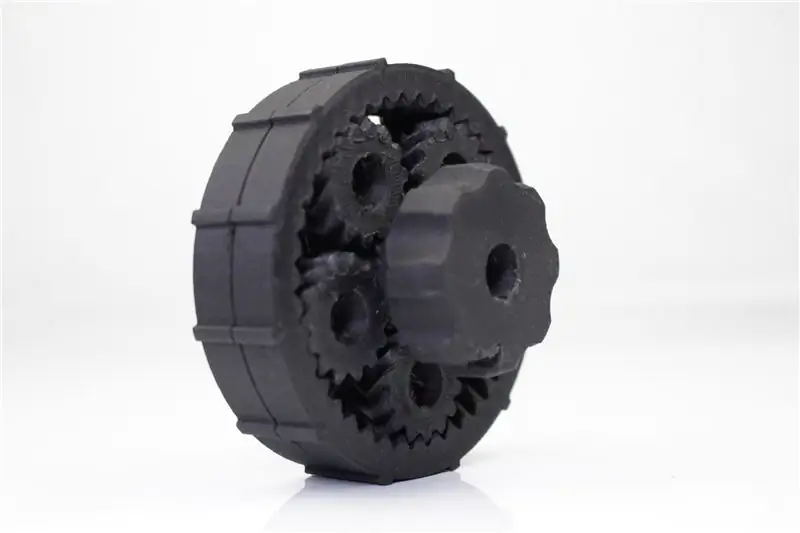

Далее мы решили проверить возможности композитной нити DeltiQ, а также протестировать способность принтера создавать функциональные механические модели. Мы выбрали планетарную систему передач из PA-CF, полиамида, армированного углеродным волокном. Динамические отпечатки, подобные этой, дают нам представление о том, насколько жесткими являются допуски 3D-принтера, поскольку можно очень легко оценить простоту сборки и общую плавность системы.
Опять же, DeltiQ 2 справился с этим тестом без сбоев. Наша планетарная система передач вышла красивой, демонстрируя чистые поверхности и прочную конструкцию. Каждая шестеренка входит в сборку так, как должна, и все работает отлично. У нас есть отличный механический отпечаток, который, безусловно, можно использовать в качестве функционального прототипа - большая зеленая галочка для композитов.

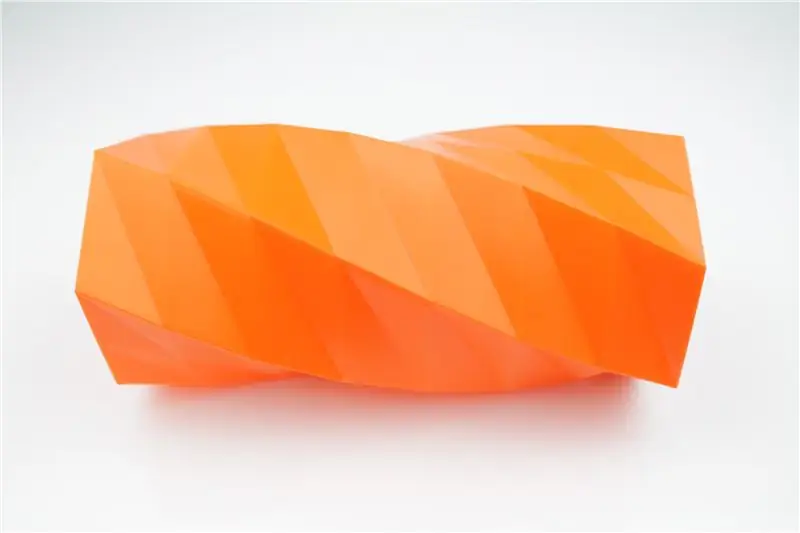

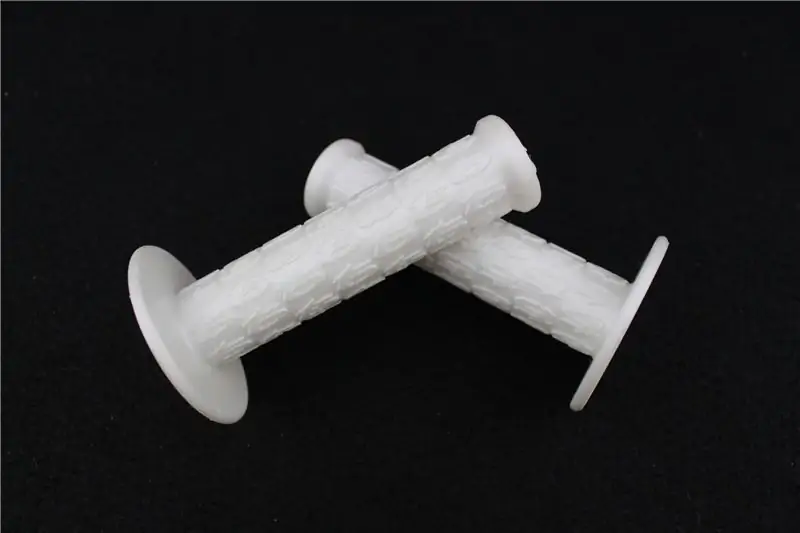

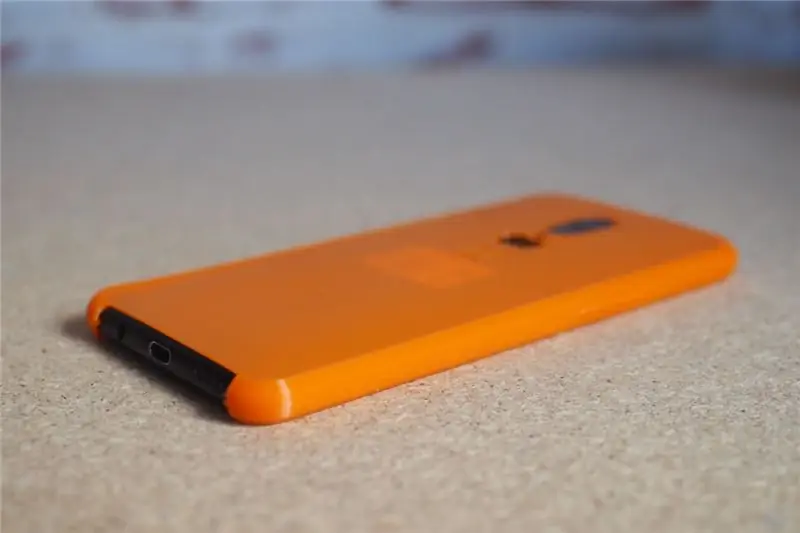

Наконец, мы также должны были увидеть, как экструдер FlexPrint 2 будет работать с несколькими отпечатками гибкой нити. Оранжевая ваза и чехол для телефона изготовлены из TPU 95A, а белые ручки руля BMX - из TPU 85A.
Здесь нечего сказать, кроме того факта, что надстройка FlexPrint 2 на вес золота. Гибкие нити, как правило, чрезвычайно сложны для печати, но DeltiQ 2 идеально изготовил все три сборки. Наша ваза возвращается к своей первоначальной форме после значительной деформации, чехол для телефона подходит для смартфона OnePlus 6 как влитой, а руль BMX выглядит так, как будто он принадлежит Олимпийским играм. Если вы ищете гибкие полимерные детали, вы не ошибетесь, выбрав экструдер FlexPrint для DeltiQ 2.
Вердикт
В конечном счете, TRILAB является одним из самых уважаемых производителей дельта-систем в индустрии 3D-печати, и нетрудно понять, почему. DeltiQ 2 - это фантастический 3D-принтер, предлагающий все, что вам нужно от механизма прототипирования профессионального уровня. Большой формат печати в сочетании с превосходным качеством печати делают машину достойной своей цены.
Одной из самых сильных сторон DeltiQ, безусловно, является его широкая совместимость с нитью. Ищете ли вы высокопрочные композиты из углеродного волокна, гибкий ТПУ или даже детали из полипропилена, контактирующие с химическими веществами, DeltiQ 2 поможет вам. Если вам нужна 3D-печать из нескольких материалов, пусть установка одной печатающей головки вас не обескураживает, так как опция QuadPrint всегда поможет вам в этом.
Есть еще кое-что, что можно сказать о приложении DeltaControl, которое делает дистанционное управление сборкой абсолютно простым делом. Мы бы хотели, чтобы больше производителей пошли по этому пути приложений для смартфонов, поэтому мы надеемся, что TRILAB подаст пример.
Мы получили огромное удовольствие, подвергая DeltiQ 2 испытаниям, и надеемся, что будущие 3D-принтеры компании сохранят этот уровень качества.
Технические характеристики
| Объем сборки | Ø250 x 300 мм |
| Печатающая головка | E3D Titan, цельнометаллический хотэнд E3D V6 |
| Размеры | 410 x 500 x 810 мм |
| Масса | 10кг |
| Подключение | 3x USB, Wi-Fi, Ethernet |
| Камера с подсветкой для печати | Да |
| Макс. температура кровати | 105°C |
| Макс. температура горячего конца | 300°C |
| Разрешение XY | 0,25-1,2 мм (зависит от сопла) |
| Разрешение Z | До 50 микрон |
| Диаметр нити | 1,75 мм |
