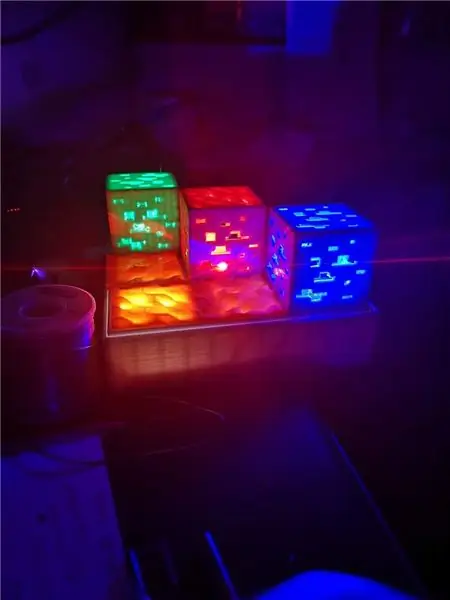

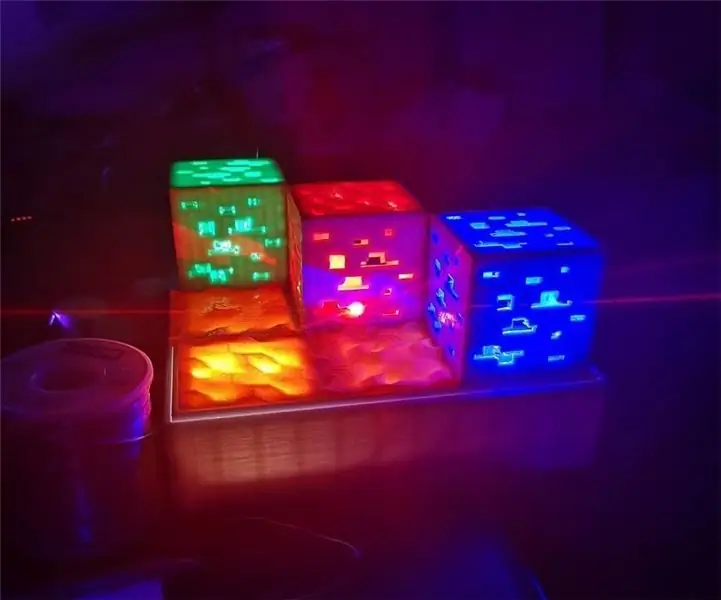

Кирпичный ночник в стиле Minecraft: 5 шагов (с изображениями)

Это мой первый поучительный, мой первый проект Arduino и мой самый сложный проект печати на сегодняшний день, так что вот оно.

У моего сына был ночник Starlight, который позволяет использовать 3 цвета: красный, зеленый и синий, а также дополнительный белый светодиод. В микросхеме логики возникла неисправность, поэтому я разобрал ее и пришел к идее превратить ее в ночник из алмаза, красного камня и изумруда, окруженный лавой и водой.

Первоначально я намеревался заставить всю верхнюю часть вращаться с помощью небольшого двигателя постоянного тока, но мне все еще нужно разработать систему зубчатых передач для внутренних компонентов, чтобы это работало. Проблема, с которой я столкнулся, заключалась в основном в передаче напряжения во вращающуюся цепь (отсюда и добавление батареи). Я также поиграл с идеей пропустить соединение +/- через 2 подшипника ABEC, но без применения токопроводящей смазки напряжение падает слишком часто. Я создал прядильное решение, но в этом уроке будет рассматриваться только вариант без вращения.

Запасы

-3d-принтер с платформой для печати не менее 200 мм x 200 мм (используйте tevo black widow, но taruantula подойдет)

Тево Тарантул

-Паяльник + припой

-Филамент (PLA), я использовал светло-серый, оранжевый и прозрачный синий

-ESP8266

-8-миллиметровые светодиоды (R, G, B, W) (я подозреваю, что использую 20 мАч, я спас свой)

-Мало порезанных проводов

- (по желанию) Крепкий клей

- (опционально) аккумулятор 3,7 в (у меня работал старый аккумулятор телефона)

Шаг 1: уберите часть электроники

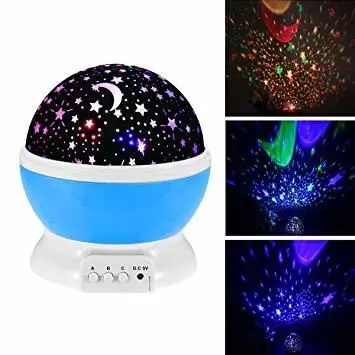

Если, как и я, у вас уже есть один из этих дешевых ночных светильников, то у вас уже есть доступ к запасным частям, которые вам понадобятся для создания этого света.

В противном случае вам нужно будет покупать светодиоды. Я нашел эти светодиоды на AliExpress, за небольшую сумму можно купить десятки вещей.

Шаг 2: Печать деталей

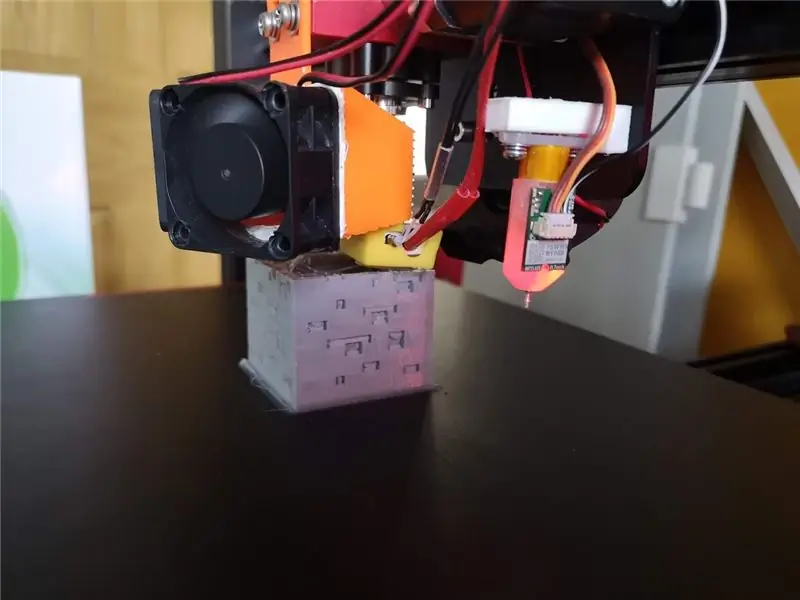

Лучше всего начать с печати деталей. Лично я начал с блоков, потому что это была самая сложная часть для проектирования и в то время была проверкой осуществимости.

• блок - Вам понадобится 3 из них. Я делал их 1 на 1, чтобы не натягивать нити, но это предпочтение. Лучше всего было напечатать этот объект в перевернутом виде, прижав верхнюю часть к кровати, добавить опоры для отверстий по бокам и вырезать их, когда печать будет завершена. Когда печать закончена, можно отшлифовать всю внешнюю часть блока наждачной бумагой 180 °, может быть, сделайте более тонкую отделку для лучшей отделки.
• основной лоток - Печать 1. Он будет использоваться для удержания светодиодов и блоков сверху. Просто распечатайте его ровно, а не вверх ногами из-за разницы в высоте.
• waterlava - я здесь обманул. Вода и лава имеют одинаковую форму, но имеют разные цвета. Всего вам нужно будет напечатать 6. Опять же, просто распечатайте их. Их было бы здорово напечатать в прозрачном SLS, но у меня нет на это денег.
• base - Для меня это был самый длинный отпечаток, к счастью, вам нужен только один. На печать ушло около 5 часов. Снаружи нет отверстия для кабелей, оставлю это на ваше усмотрение (легче просверлить, чем редактировать). Если вы хотите использовать аккумулятор, вам не нужно отверстие.

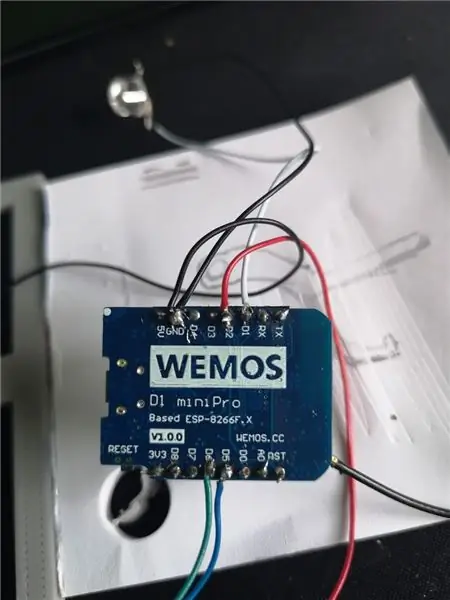

Шаг 3: Подключение схемы

• GPIO

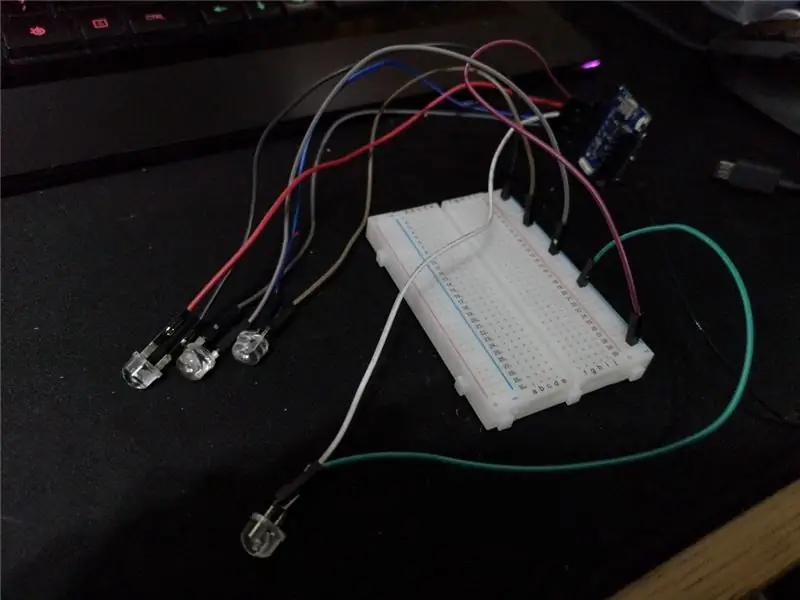

  • С помощью макета определите, какого цвета светодиоды, и поместите светодиоды в базовый лоток (я их тоже приклеил). Затем припаяйте провод того же цвета, что и светодиод, к плюсу и заземлите минус.
  • Проводка GPIO будет важна на следующем шаге при прошивке программы на микросхему esp. Не стесняйтесь изменять их на плате, но вам также нужно будет изменить GPIO в коде. Будьте осторожны, некоторые контакты зарезервированы и могут вызвать перезагрузку, если вы их заземлите.
  • Вместо того, чтобы паять 3 провода между светодиодами RGB, я просто припаял один, разрезая кабель в каждой точке.
  • Для этого ночника можно использовать разъемы GPIO или припаять. Пошел на пайку на прочность.

WIFII заменил большую антенну, входящую в комплект поставки esp8266, на облегченную антенну netgear, которую я спас из старой коробки. Это произошло из-за лишнего веса, когда я устанавливал конструкцию на вращающийся постамент. Я надеюсь найти решение этой ротации и вернусь к нему

• Батарея Мой опыт в чипах Arduino не совсем то, чем можно похвастаться, но вы можете запитать чип, подключив батарею 3-3,7 В напрямую к контакту 3,3 В и заземлению. Я надеюсь расширить это, когда появятся схемы зарядки аккумулятора. Использование батареи также будет хорошим решением моей проблемы с вращением.
• Питание светодиода: GPIO ESP8266 имеет максимальный ток 12 мАч на вывод. Я считаю, что эти светодиоды потребляют 20 мАч, но я нашел их слишком яркими при такой мощности. Чтобы получить питание от gpio для полной яркости, я считаю, что мне понадобится полевой МОП-транзистор и другой источник, но, опять же, мои знания здесь ограничены.

Шаг 4: прошейте код ESP

Код ESP, который я использовал для этого, был взят из простого учебника GPIO, предоставленного Руи Сантосом, как упоминается в комментарии к коду. Я расширил руководство, чтобы управлять 4 контактами GPIO. У меня есть дополнительные планы по продолжению работы с этим кодом, так как мне нужно, чтобы двигатель работал в будущем, и я также хотел бы добавить изображения в виде кнопок.

В коде вам нужно будет изменить SSID и пароль, чтобы Wi-Fi заработал

Чтобы прошить ESP8266, вам нужно будет перевести его в режим прошивки.

1. Подключите его к usb к ПК

2. Подключите заземление к GPIO0 и нажмите сброс.

3. При условии, что в Arduino IDE выбран правильный COM-порт, он должен быть загружен без каких-либо проблем.

4. Нажмите сброс и найдите IP-адрес esp на вашем маршрутизаторе.

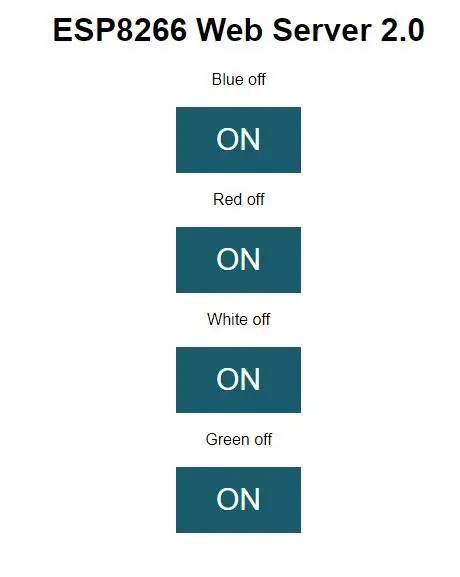

5. Подключитесь к ESP с помощью http, и у вас должно появиться 4 кнопки.

6. Проверьте это.

КОНЧИК:

вы также можете включить их через вызовы REST

curl -X GET / https://192.168.1.72/0/on

Затем, используя приложение для Android ниже, вы можете создавать ярлыки REST на главном экране и всегда иметь быстрый доступ к свету.

play.google.com/store/apps/details?id=ch.r…

Или даже перенаправить порт и связать помощника Google с IFTTT через веб-хуки.

Я планирую перейти на MQTT в течение следующих нескольких недель.

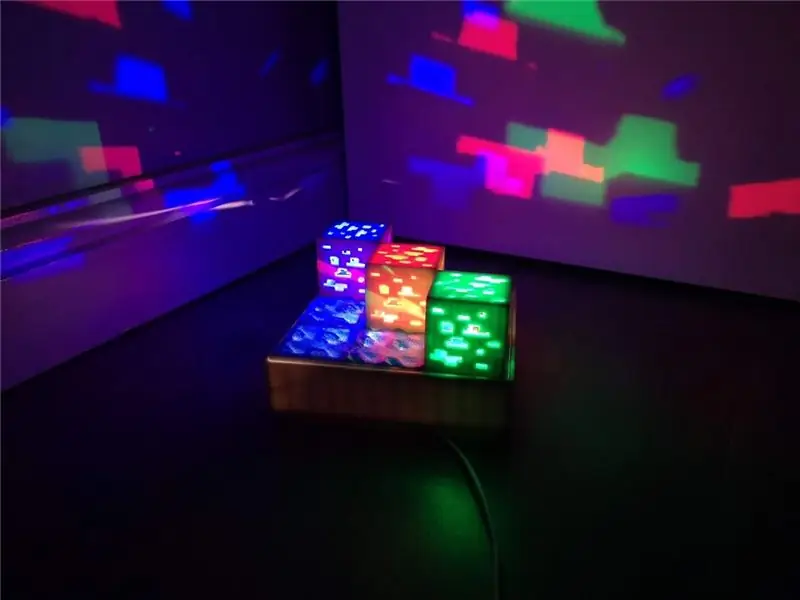

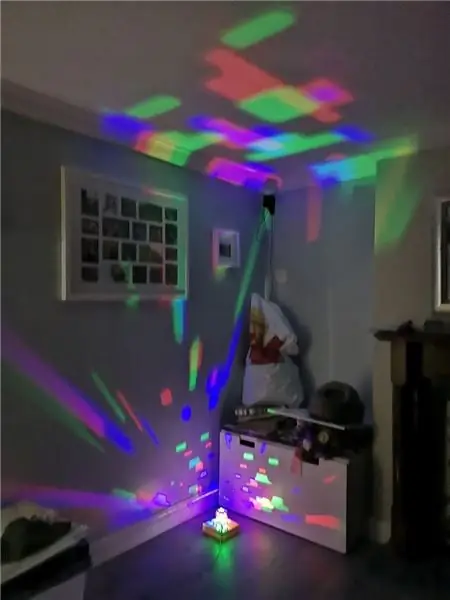

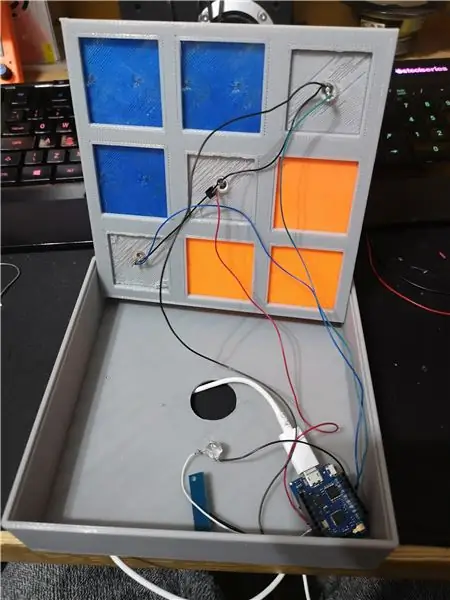

Шаг 5: соберите все вместе

Последние шаги по созданию этого света. Клей здесь необязателен.

Вставьте USB-кабель в коробку для питания esp8266. Либо с помощью контактов GPIO, либо с помощью паяных проводов прикрепите светодиоды к плате Arduino.

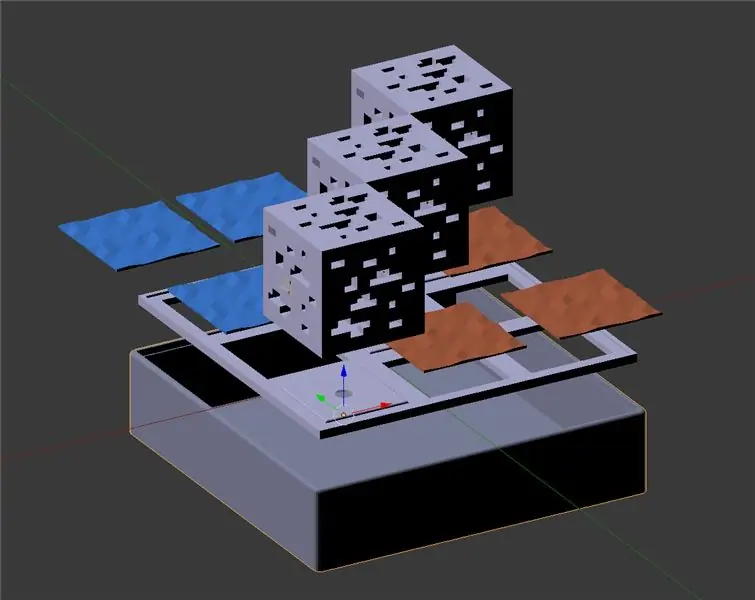

После того, как светодиоды разместятся на лотке и плата подключена, поместите лоток поверх коробки и начните сборку кирпичей, как показано на визуализированном изображении. Я все свои приклеил. Если у вас есть дети, рекомендую.

Подключите USB-кабель, он должен загрузиться, и у вас будет полностью рабочий ночник.
