VSWR / калькулятор возврата потерь
Калькулятор, предназначенный для расчета КСВП, коэффициента отражения, обратных потерь и соответствия потерь в линии передачи
Выходы
КСВ
Коэффициент отражения
Обратные потери
(ДБ)
Несоответствие потерь
(ДБ)
обзор

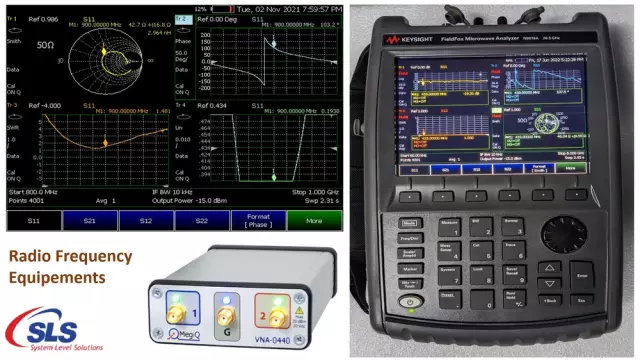

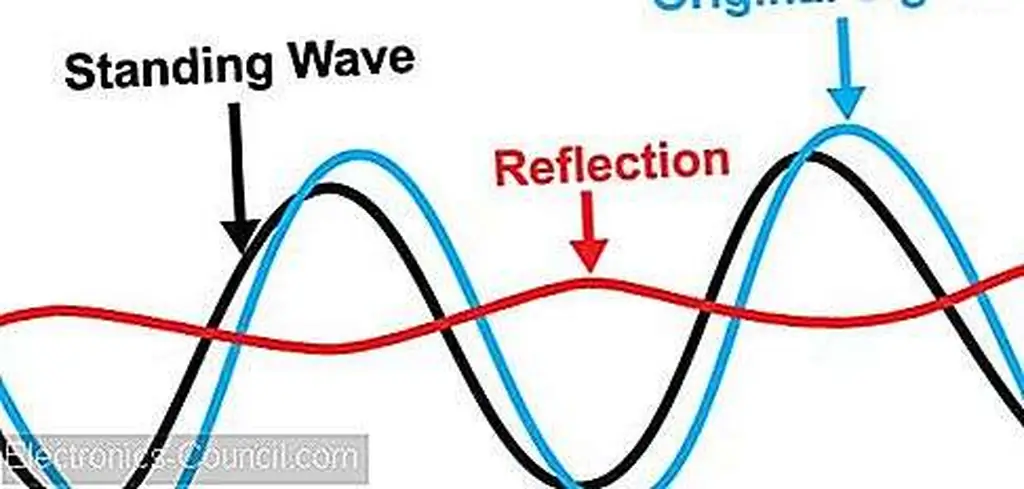

VSWR, который обозначает отношение напряжения постоянного напряжения, является мерой, используемой для определения серьезности стоячих волн в линии передачи. Стоячие волны образуются при несоответствии между линией и нагрузкой и, как правило, нежелательны. Коэффициент отражения является еще одной мерой, которая тесно связана с КСВР. Инженеры используют коэффициент отражения, чтобы определить, какая часть сигнала, распространяющегося на линии, отражается обратно к источнику. Возвратные потери - это показатель того, какая часть сигнала теряется, когда он возвращается обратно к источнику, в то время как совпадение потерь - это потеря, возникающая при большом рассогласовании между линией и нагрузкой.
Этот калькулятор вычисляет КСВ, коэффициент отражения, обратные потери и совпадение потерь в линии передачи. Заполните поле ввода и выберите тип ввода и нажмите кнопку «рассчитать», чтобы отобразить значения.
уравнения
$$ VSWR = \ frac {1 + \ Gamma} {1 - \ Gamma} $$
$$ \ Gamma = \ frac {VSWR-1} {VSWR + 1} $$
$$ L_ {R} = -20log_ {10} Gamma $$
$$ L_ {M} = -10log_ {10} (1- \ Gamma ^ {2}) $$
Где:
$$ VSWR $$ = коэффициент стоячей волны напряжения
$$ \ Gamma $$ = коэффициент отражения
$$ L_ {R} $$ = обратная потеря
$$ L_ {M} $$ = совпадение потерь
Приложения
VSWR - это параметр, используемый инженерами для определения степени несоответствия между линией передачи и устройством (например, антенной или передающей / приемной схемой). Наличие стоячих волн в линии передачи означает, что часть падающего сигнала отражается обратно к источнику. Отношение отраженного напряжения к падающему напряжению является коэффициентом отражения. Наихудшим значением коэффициента отражения является один (1). Это означает, что все падающее напряжение отражается назад. Коэффициент отражения, равный единице, привел бы к VSWR, равному бесконечности (на основе приведенной выше формулы). Следовательно, чем выше КСВ, тем больше отражение и, следовательно, тем выше степень несоответствия между линией и нагрузкой.
Возвратные потери и потери несоответствия являются параметрами, указывающими, какая часть сигнала теряется из-за несоответствия линии. Инженеры используются для просмотра потерь мощности в дБ, поэтому параметры, представленные в дБ, более удобны, чем отношения (например, что КСВВ и коэффициент отражения). Например, вместо того, чтобы сказать, что коэффициент отражения в линии равен 0, 8, инженер скорее скажет, что сигнал получил обратную потерю 1, 938 дБ.
