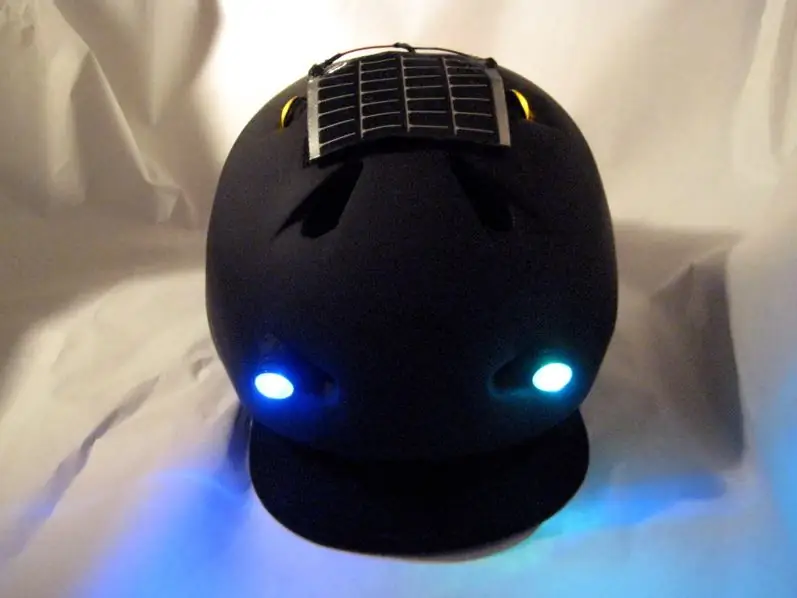

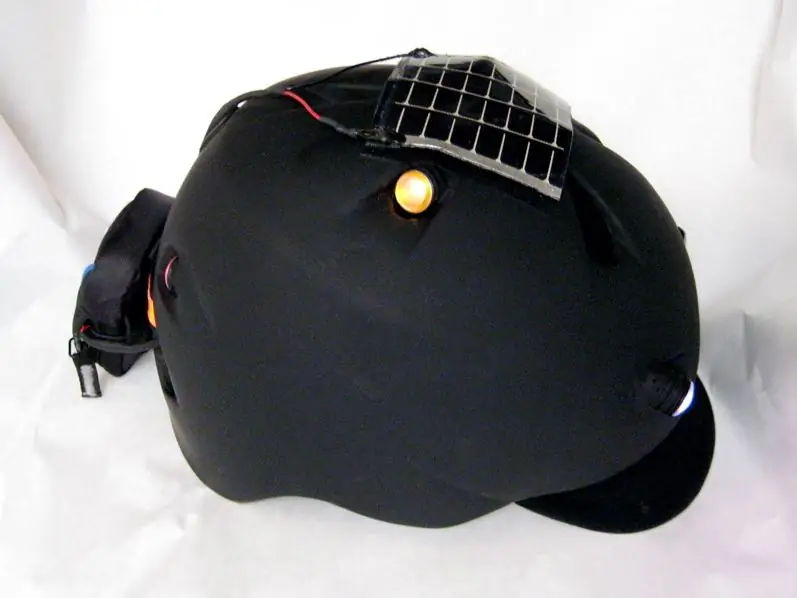

Защитный велосипедный шлем с непрерывной подзарядкой, устойчивый к атмосферным воздействиям и сменными частями, работающий от солнечной энергии.> См. 45-секундное видео о шлеме> 2-минутное видео о конструкции и использовании> Время зарядки: 5-8 часов при полном солнечном свете для зарядки 4 батареек AA. Я использовал 3 батарейки AAA, так что он заряжается примерно за 4 часа. Он также будет заряжаться при ярком облачном покрове. > Время выполнения тестируется, но пока вроде несколько часов. > Сменные 5- или 10-миллиметровые светодиоды, мигающие или нет, в герметизированных кольцевых опорах. > Гибкая всепогодная солнечная панель. > Съемные батареи и панель для использования в качестве зарядного устройства AAA для кемпингового оборудования, такого как налобные фонари, использующие батареи 3AAA.> Съемные батареи AAA можно легко вынуть и зарядить в стене, если это необходимо, или можно использовать обычные AAA. Я подумал, что это будет подходящее применение панелей с подзарядкой на солнечной энергии. Я катаюсь только ночью около часа в неделю, поэтому днем шлем можно сидеть в окне и заряжаться. Фонари, устанавливаемые на шлем, также избавляют меня от того, что на моем велосипеде установлены фары, которые нужно отсоединять, чтобы их не украли. Работает под дождем и пока заряжается всегда, когда мне это нужно. Этот проект можно было реализовать по-разному, и я потратил много времени, пробуя разные части и идеи. Ключевым прорывом для меня было использование 3 батареек AAA по сравнению с батареями 4AA, которые поставлялись с солнечной панелью, потому что они были лучшим балансом веса с правильным количеством мощности и миллиампер. В итоге я использовал простой мягкий чехол на липучке, обернутый вокруг шлема, и сильно полагался на Black Shoe Goo! (Думаю, это новый скотч). Большая часть работы заключалась в том, чтобы получить простую идею быстрого прототипа, которая могла бы работать в дождливую погоду в течение нескольких месяцев подряд и быть универсальной с заменяемыми частями. Я оставил его плоским черным, потому что шлем плоский, поэтому сколов не видно. И я нахожусь в Нью-Йорке, где по умолчанию используется черный цвет. Удачи! Дайте мне знать, если у вас возникнут идеи получше. Калеб Джон Кларк. Сделано в Нью-Йоркском университете, школе искусств Тиш, отделении ИТП. для класса "Мягкость вещей" Деспины Пападопуло, окт. Ноябрь 2007> Мое портфолио> Моя программа TechTrek. Tv

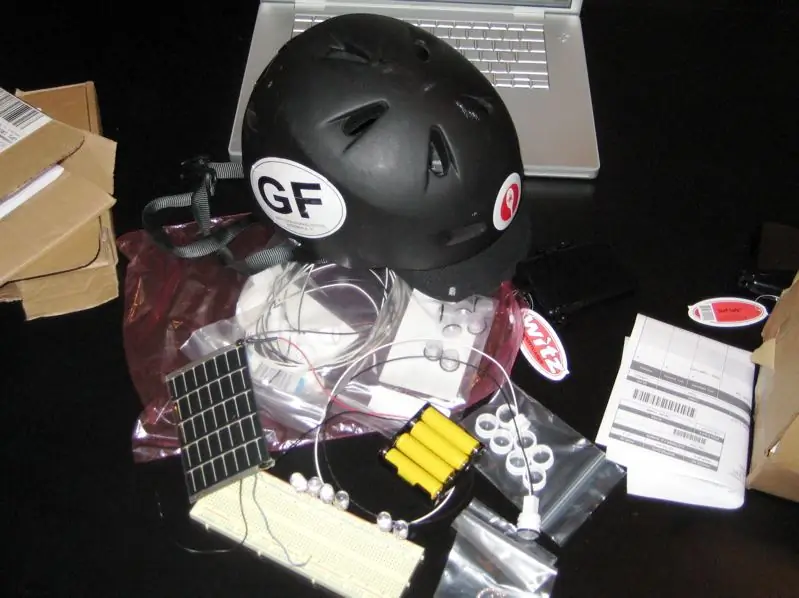

Шаг 1. Детали и инструменты
Инструменты: Основные электронные инструменты. Кусачки / стрипперы. Сандер или напильник. Тепловая пушка. Электроизоляционная лента. Припой. Макетная плата может быть удобна для тестирования, но не нужна. Детали: Шлем: Bern black Brentwood с летними козырьками: https://www.bernunlimited.com/2007/brentwood.html Солнечное зарядное устройство: гибкое зарядное устройство для солнечных батарей SolLite-4AA от Silicon Solar. (Я использовал другой корпус с 3-мя батареями ААА). https://www.siliconsolar.com/F flexible-Solar-Battery-Charger-SolLite-4AA-p-16199.htmlLEDs> 2, гигантский 10-миллиметровый радужный мигающий светодиод: мигает медленно, затем быстро, через красный, зеленый и синий цвета. Электронная золотая жила: https://www.goldmine-elec-products.com/prodinfo.asp?number=G16226 Или, если вам нужна более длительная работа, используйте обычную одноцветную мигающую 5-миллиметровую лампочку, скажем зеленого цвета с сайтов ниже. > 2, красные прозрачные 10 мм мигающие светодиоды. Electronic Express: https://www.elexp.com/opt_6bid.htm> 2, желтый прозрачный 10-миллиметровый мигающий светодиод. Электронный экспресс:
- Вы также можете купить лампы всех цветов и радужные мигающие здесь:
- а здесь 10мм;
Крепления для светодиодовВодонепроницаемые сменные крепления для ламп. Принимает лампочки 5мм или 10мм. 6, белые 10 мм 24-дюймовые проводные крепления: 593-CNX460X24124 CNX460-X02-4-1-24 Крепления для светодиодных линз VCC от Mouser Inc. https://www.mouser.com/search/ProductDetail.aspx?R=CNX460-X02 -4-1-24virtualkey59300000virtualkey593-CNX460X24124LED-линзы Прозрачное водонепроницаемое уплотнительное кольцо Линзы Френеля: 593-HMS462CTP HMS462CTP VCC Крепления для светодиодных линз: Mouser Inc. HMS462CTP Держатель батареи / переключатель Radio Shack: Держатель батареи "AAA" (вмещает 3 батареи) Номер позиции: AC-1100-270-0412 https://www.trossenrobotics.com/store/p/3544--AAA-Battery-Holder-Holds- 3-Batteries-.aspx Переключатель: Ползунковый переключатель Radio Shack DPDT Submini. Модель: 275-407 https://www.radioshack.com/product/index.jsp? ProductId = 2062491 & cp = 2032058.2032230.2032278 & pg = 2 & parentPage = familyBatteries3 высококачественные аккумуляторные батареи типа AAA, никель-кадмиевые батареи, кажется, являются выбором многих солнечных продуктов. Разъемы аккумуляторной батареи 9 В с защелками2, разъемы батареи 9 В. https://www.radioshack.com/sm-fully-insulated-9v-battery-snap-connectors--pi-2062219.html Мягкий чехол: Shuttle для мини-проигрывателя MP3-дисков Case Logic: https://www.caselogic.com/ small_mp3_player_shuttle / product_detail / index.cfm? modelid = 56457 Black Shoe Goo: для заполнения вокруг креплений и усиления / водонепроницаемости разъемов солнечных панелей, а также пайки и включения держателя батареи: https://lifehacker.com/software/household/shoe-goo -super-glue-157137.phpСтандартный суперклей для заполнения зазоров для монтажа, подключения проводов и усиления краев липучки светодиодной ленты перед обувной липучкой., можно использовать и глянцевую краску Krylon "Fusion")
Шаг 2: Установите крепления для светодиодов в шлем

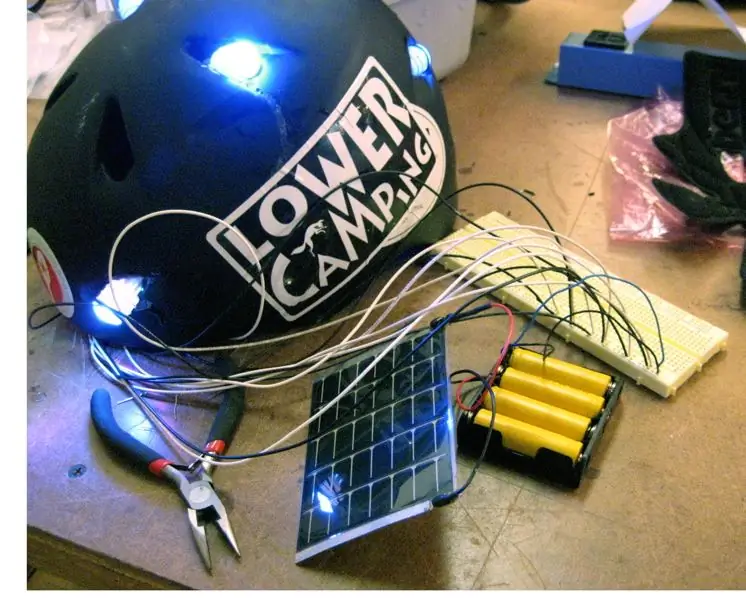

Перед тем, как приступить к склеиванию, проверьте светодиоды на макетной плате, или 3AAA в корпусе, или источник питания 4 В, чтобы убедиться, что все работает.

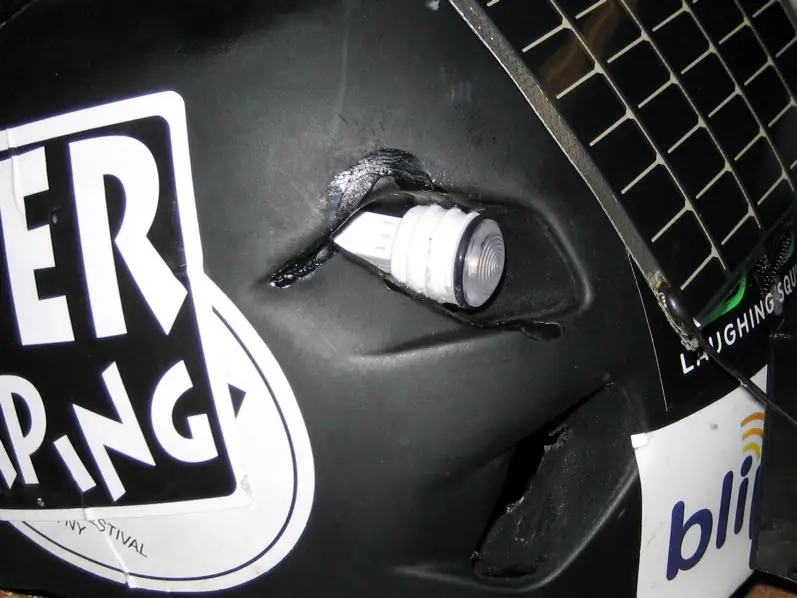

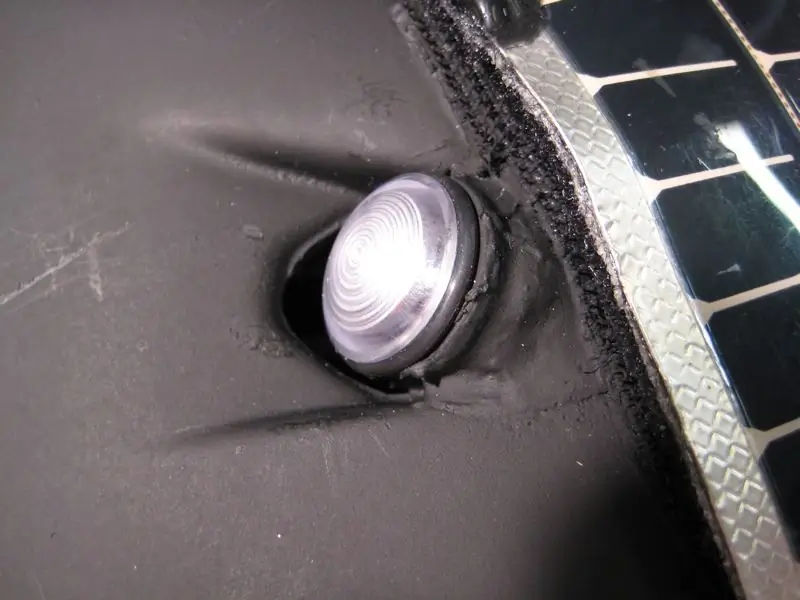

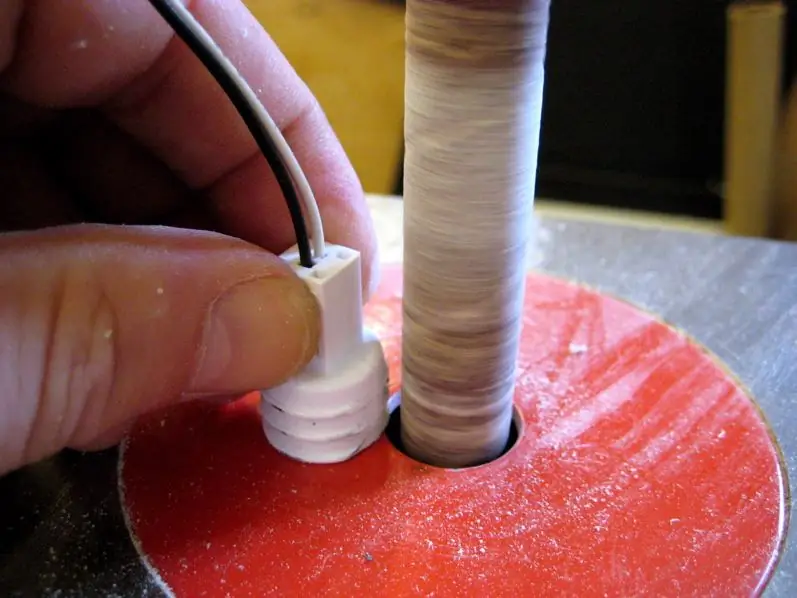

Shoe Goo предназначена для удержания и сборки креплений, но также крепления размещены так, чтобы воздух оставался в двух передних вентиляционных отверстиях и немного выходил сзади и сверху. Я полагаю, вы могли бы включить свет во все вентиляционные отверстия. Или вообще пропустите самые популярные. 1. Отшлифуйте 2 ребра крепления светодиода с двух сторон. Они предназначены для двух верхних фонарей, чтобы они вошли в плотные вентиляционные отверстия 2. Суперклейте шесть креплений в вентиляционные отверстия. Я использовала ужин-клей для заполнения зазоров. Супер клей быстро сохнет, поэтому поместите его в нужное место и удерживайте, пока клей не схватится. Дайте высохнуть. Убедитесь, что уплотнительные кольца можно открутить! 3. Обувная жижа в больших дырках. Мне приходилось делать по одному, так как Shoe Goo течет под действием силы тяжести. Поэтому я закрепил шлем в тисках так, чтобы одно отверстие было направлено вверх, заклеил заднюю часть отверстия шлема и заполнил зазоры. Затем дайте ему высохнуть в течение 24 часов. Затем повторяется для каждого вентиляционного отверстия. 4. Нанесите суперклейкую проволоку на вентиляционные отверстия шлема. 5. Поместите еще один или два слоя в отверстия, где осела обувная липкая ткань.
Шаг 3: укрепите солнечную панель
Я сломал свою первую солнечную панель из-за того, что слишком много проводов, подключенных к панели, я сломал.

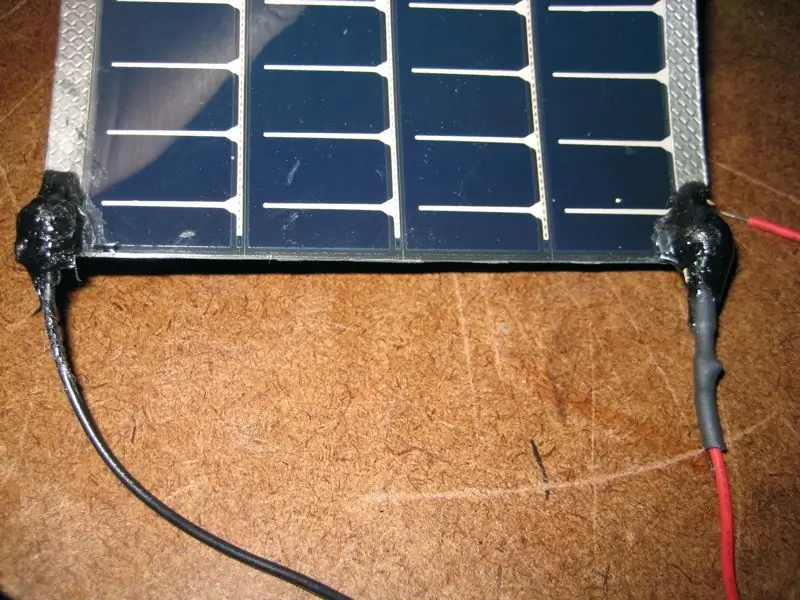

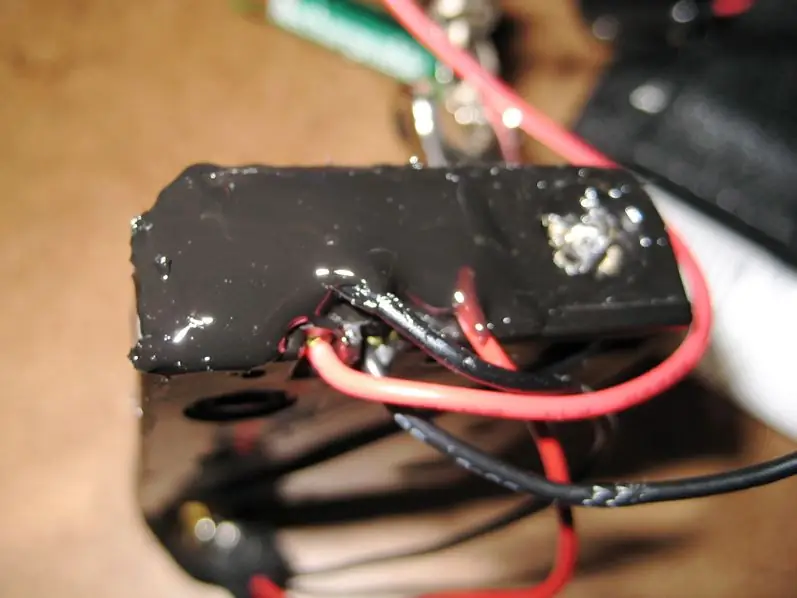

На второй панели я укрепил провода… чем еще… черным Shoe Goo! И сверху, и снизу.
Шаг 4: липучка

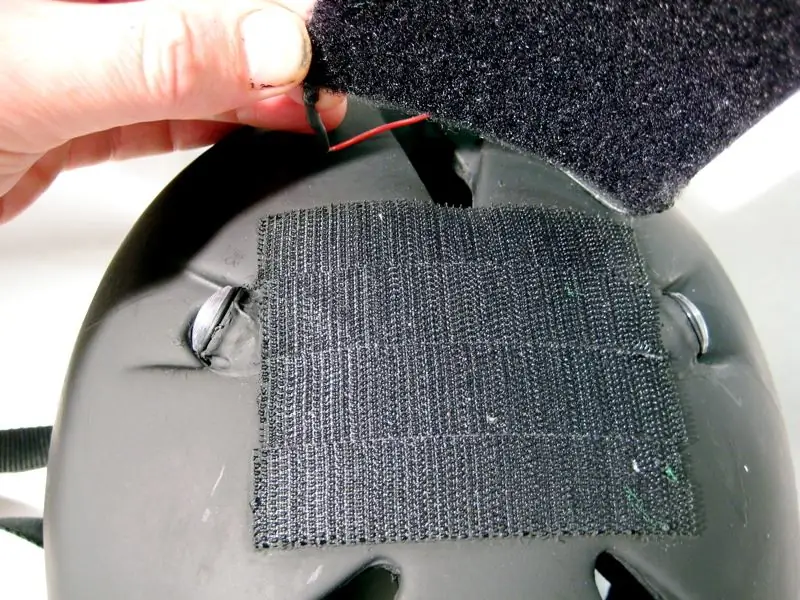

Пришло время надеть липучку на панель и шлем. Неважно, рисовали вы или нет. В любом случае вам придется рисовать в качестве последнего шага.
1. Я кладу нечеткую сторону липучки на солнечную панель. Я не думаю, что это важно. В любом случае, начнем с панели. Я использовал шесть кусков липучки, проложенных перпендикулярно тому месту, где провода выходят из панели, и исправил перекрытие на одном конце, а не оторвал последний кусок. Трудно резать. 2. Закрепите другую сторону липучки на липучке панели, а НЕ на шлеме, это обеспечит выравнивание. 3. Так, чтобы снизу солнечной панели была видна липкая (как клей) сторона велро, поместите ее прямо на верхнюю часть шлема. Сильно надавите со всех сторон. 4. Отделите солнечную панель от шлема, оставив одну сторону или липучку на шлеме. Теперь закрепите шлем на липучке. 5. Я окантовал липучку солнечной панели и липучку шлема суперклеем. Я подумал, что это предотвратит просачивание воды, но также означало, что когда-нибудь я смогу снять липучку со шлема намного легче, чем если бы липучка приклеивалась ко всей поверхности.
Шаг 5: Подключение

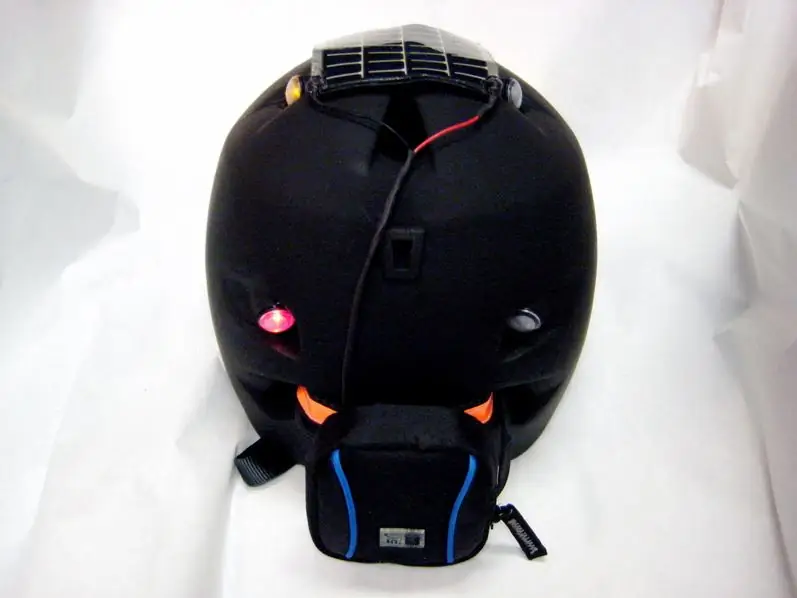

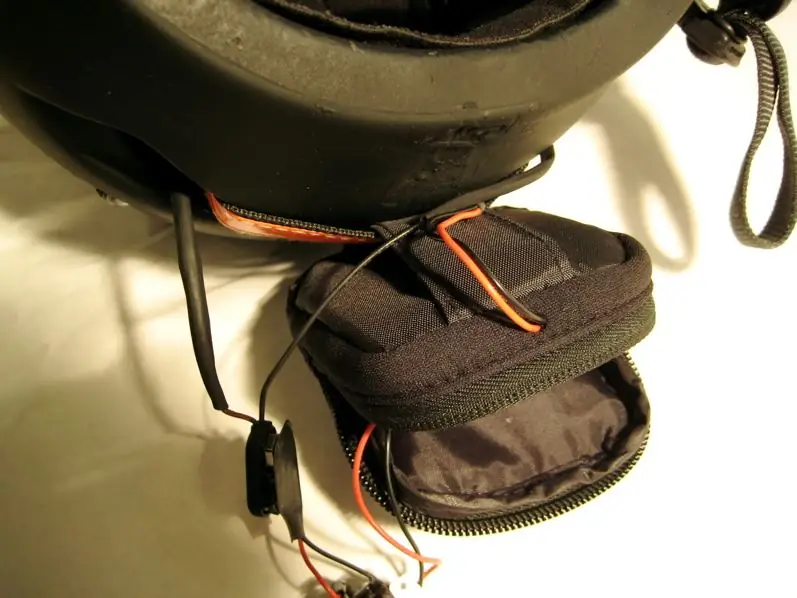

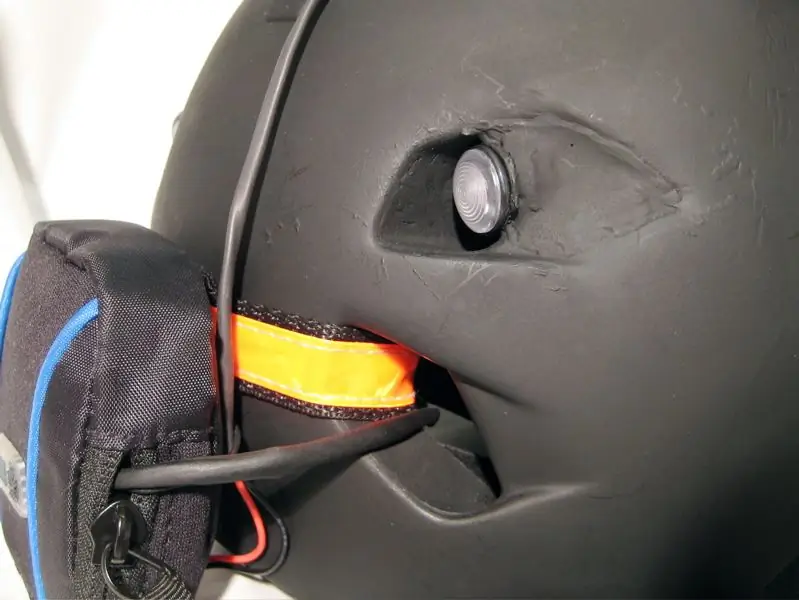

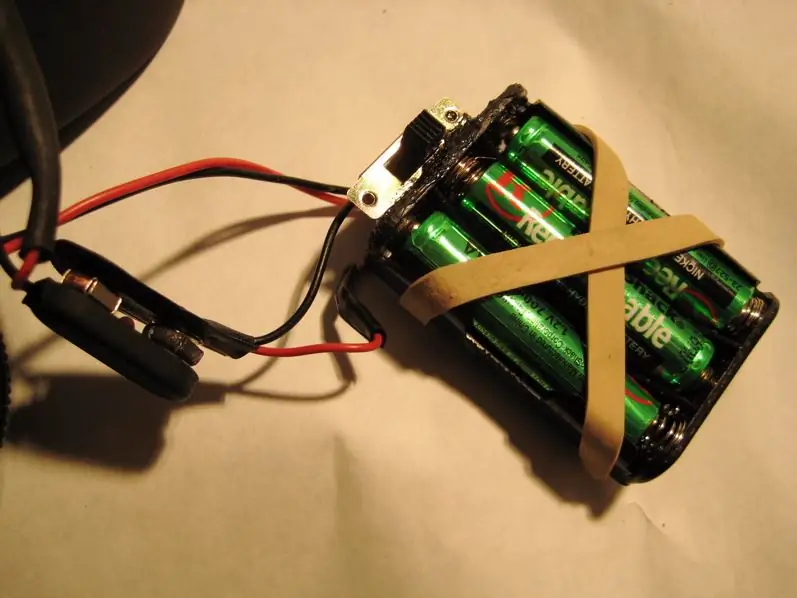

Я испробовал 3 разные тактики удержания задних батарей. Сначала я попробовал прочные пластиковые контейнеры для хранения кошельков во время кемпинга / рафтинга. Я собирался прикрепить их прямо к шлему, но смогу вынуть батарейки из контейнера. После нескольких случаев и большого количества клея это оказалось не тем путем, которым я хотел идти. Так что я нашел маленький мягкий чехол на липучке, намного лучше. Могло быть даже меньше. В любом случае, подключение довольно простое, так как чипа нет. 1. Соедините вместе шесть белых и шесть черных проводов. 2. Наденьте термоусадочную трубку, например, 4 дюйма. 3. Припаяйте и изолентой около 8 дюймов красного провода к белым проводам и черного провода к черным проводам. Соединение держателя батареи с панелью Используйте черный и красный провода, которые идут в комплекте с держателем батареи, чтобы прикрепить к проводам солнечной панели. Я держал их соединенными вместе, так как я полагал, что у меня будут батареи в основном с панелью, но вы можете установить любое соединение.. Вам также понадобится удлинитель провода, так что два паяных соединения. Я перешел с 4 AA на 3AAA, потому что он работал нормально и был легким. Я думаю, вам понадобится резистор на 150 Ом, если вы выбрали 4AA, потому что я перегоревал одну или две лампочки. 1. Отрежьте зарядное устройство 4AA, которое идет в комплекте с панелями. (Или, если вы не возражаете против веса, просто используйте его. Но будьте осторожны с ваттами, они могут взорвать светодиоды) 2. Припаяйте около 8 дюймов красно-черного провода к проводам панели. Изолентой. 3. Наденьте около 8 дюймов термоусадочной трубки на стык рядом с панелью. 4. Вставьте провода в отсек для батареек наушников. 5. Затем припаяйте к проводам держателя батарейки AAA и скотчем. Электропитание и выключатель Теперь нам нужно подать питание на свет и вставить выключатель. Здесь вы можете использовать множество выключателей и корпусов, но вот что я сделал. 1. Я аккуратно припаял красный и черный провода стандартного 9-вольтового батарейного зажима к выводам батарейного отсека в том же месте, где были прикреплены выводы, которые прилагались к нему. Однако, поскольку я использовал зажимы батареи 9 В, чтобы сделать его съемным, я припаял красный к черному, а черный к красному. Будьте очень осторожны, чтобы не расплавить пластик. Я это сделал, и мне пришлось купить другой держатель. Покройте все черным Show Goo. Дайте высохнуть. 2. Я установил переключатель с помощью… как вы уже догадались - Black Shoe Goo! Однако будьте осторожны, чтобы не приклеить переключатель. Мне приходилось стоять и перемещать его каждый раз, пока Goo не застынет. Вы также могли бы приклеить его суперклеем, но это испортило мне один переключатель. 3. Обрежьте черный провод и подключите его к переключателю на конце 9-вольтового зажима и на конце батарейного отсека. Припаяйте, покройте еще черным Shoe Goo! 4. Когда все подключено и заработает, нагрейте трубку феном, чтобы затянуть ее вокруг проводов.
Шаг 6: покрасьте

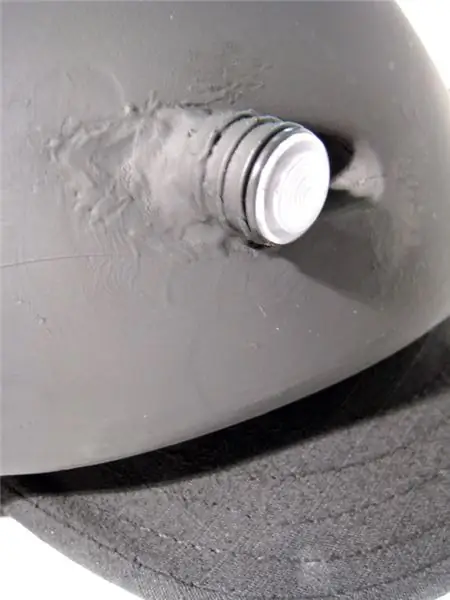

Теперь последний слой ультра плоской черной краски, и все готово. Я использовал ультра плоский черный цвет в соответствии с оригинальной краской на шлеме, черном Shoe Goo, черной солнечной панели и черном футляре. Так царапины не будут видны. Вы можете использовать любой цвет, если нанесете несколько слоев.
1. Бафф, бондо, обувная липкая ткань, очень тщательно отшлифуйте все неровности и неровности. 2. Снимите панель и корпус. 3. Приклейте липучку к крышке. 4. Снимите линзы с уплотнительными кольцами и оберните светодиоды лентой или снимите светодиоды и держатели крышки, в которые они входят. 5. Вымыть грубой губкой, сполоснуть, высушить 6. Распылить краску. Дайте высохнуть на всю ночь. Поездка!
