Я взял старый компьютерный вентилятор, а также лишний адаптер переменного тока, завернул его в какой-то обрезок дерева и добавил немного «магии», чтобы сделать этот регенерированный настольный вентилятор.
Шаг 1. Вариант: сборка видео
При желании можно посмотреть сборку видеопроекта. В противном случае читайте дальше!
Шаг 2: я начал с некоторых утилизированных деталей компьютера

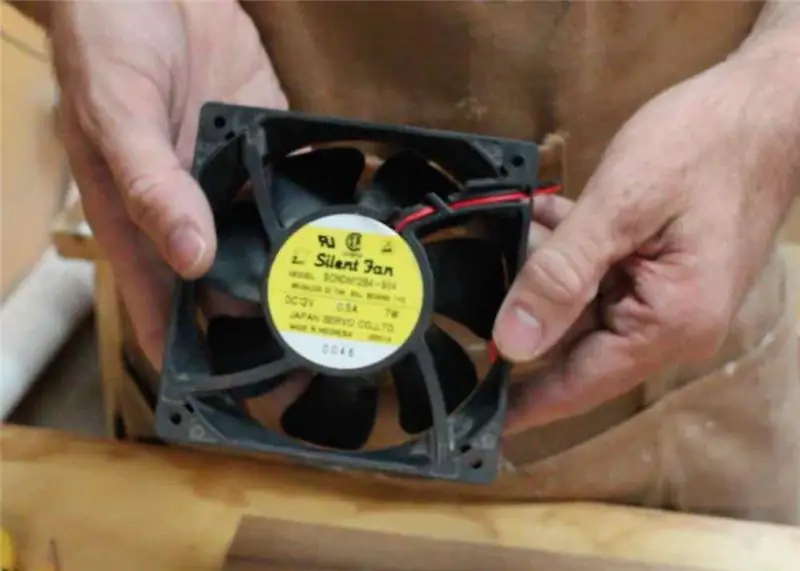

У меня уже много лет есть этот старый компьютерный вентилятор на 12 В. Я давно выручил его от чего-то на работе. Думаю.

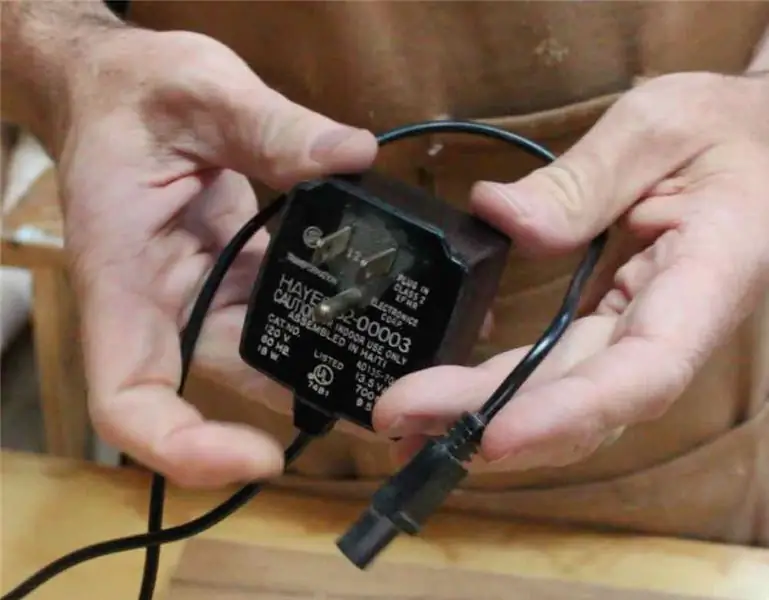

У меня также есть несколько древних 12-вольтовых блоков питания для защиты от бородавок в течение столь же долгого времени. Соединив их вместе, я получил небольшой компактный настольный вентилятор. Я использовал это как специальный вентилятор как дома, так и в офисе на работе в течение многих лет. (У меня есть два комплекта)
Я решил попробовать сделать что-то вроде подставки для этого, чтобы превратить его в более отполированный и стабильный вентилятор, а не в беспорядок.

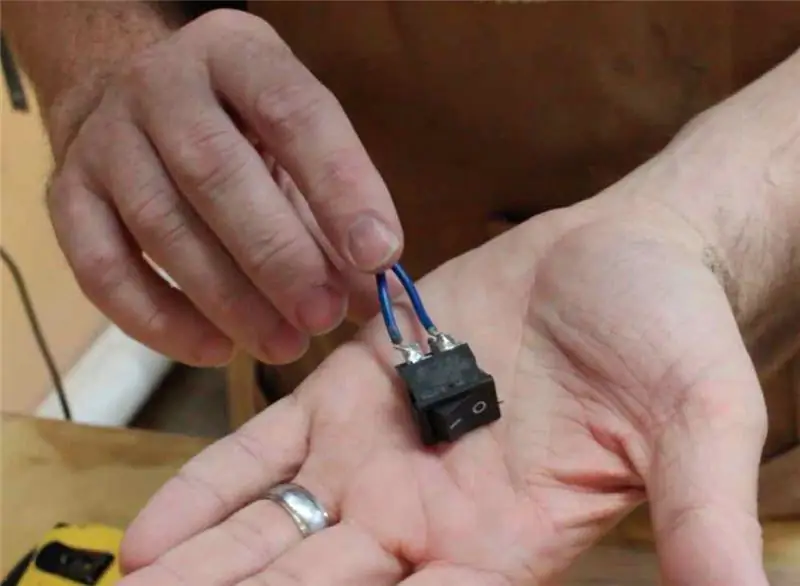

Первое, что мне нужно было найти, это выключатель. У меня есть много больших настенных выключателей, но я хотел маленький. Немного подумав, я снова спас несколько маленьких переключателей - на этот раз от утилизированных блоков питания для ПК.
Итак, я начну с кучи утилизированных компьютерных деталей.
Шаг 3. Затем построили раму для вентилятора
После небольшого прототипирования я решил сделать деревянный каркас для вентилятора. Переключатель будет встроен в это. Рама будет стоять между парой стоек над основанием и осью. Все это было придумано в моей голове с использованием кусков обрезков дерева в качестве реквизита - на этот раз без наброска!

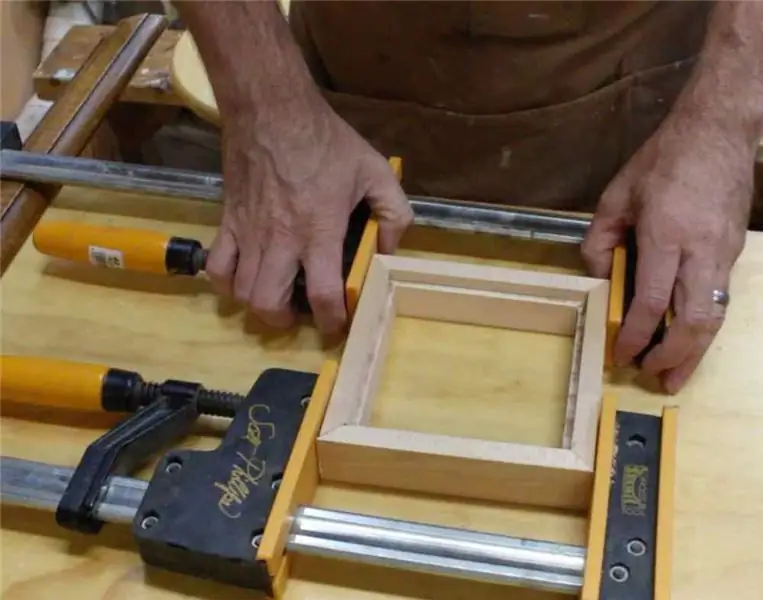

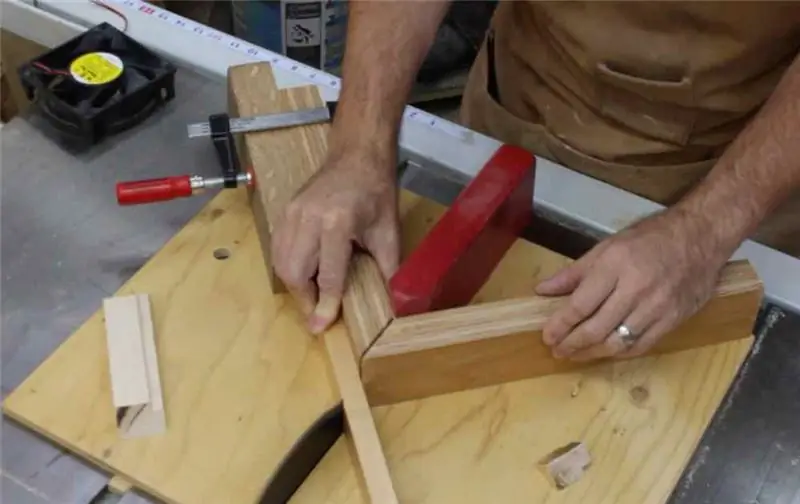

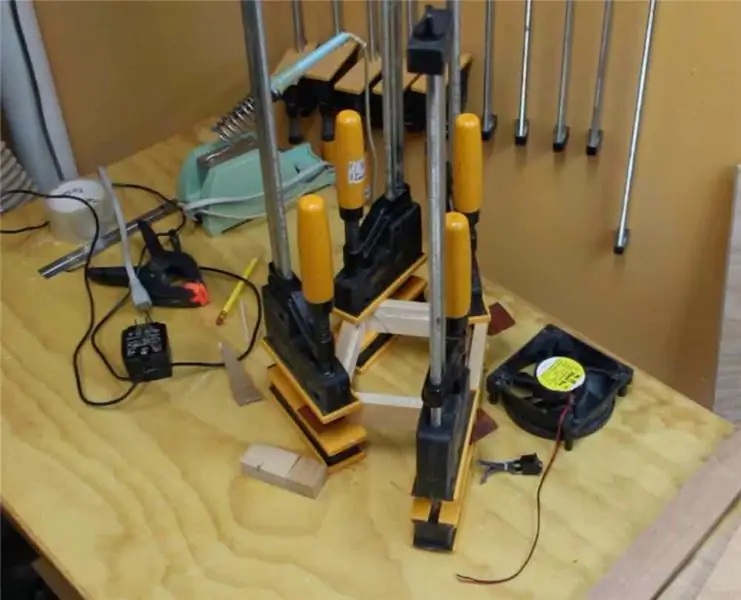

Я использовал приспособление для резки под углом на настольной пиле, чтобы сделать надрезы под углом 45 градусов в обрезке клена, чтобы сделать раму, а затем приклеил ее. (Мне все еще нужен зажим для ремня или что-то еще, чтобы упростить этот тип клея!)
Склеенные косые стыки не очень прочны, поэтому я затем использовал шлицевое приспособление для вырезания шлицевых пазов в углах рамы. (Извините, у меня нет лучшей фотографии - это простой кусок дерева L-образной формы, который закреплен между двумя другими кусками фанеры, так что он может скользить над / над полотном настольной пилы. затем можно прорезать прорезь в угловом стыке.
Я вырезал несколько небольших кусочков падука, приклеил их к шлицам и крепко зажал.
Шаг 4. Сделайте выемку на раме для переключателя
Я планировал встроить переключатель включения / выключения в центр нижней части рамы. Однако я изменил свой план и вместо этого вырезал выемку на внутренней стороне рамы, чтобы удерживать переключатель. Я думаю, что это более сильный дизайн, так как он оставляет в покое большую часть рамки. Я думаю, что это также намного проще, так как вырезать паз проще, чем установить паз! Переключатель (см. Предыдущие фотографии) имеет небольшие выступы по бокам, поэтому он должен плотно прилегать к выемке и удерживаться за счет трения. Однако после того, как вентилятор установлен в раму, он также будет служить для фиксации переключателя на месте. Наконец, наличие открытого паза значительно упрощает сборку проекта, так как вся проводка и пайка могут быть выполнены до того, как переключатель будет установлен на место.
Но мне жаль, что я не подумал об этом до сборки рамы, так как это было бы намного проще сделать до того, как рама была построена!
Шаг 5: Работа с фан-базой

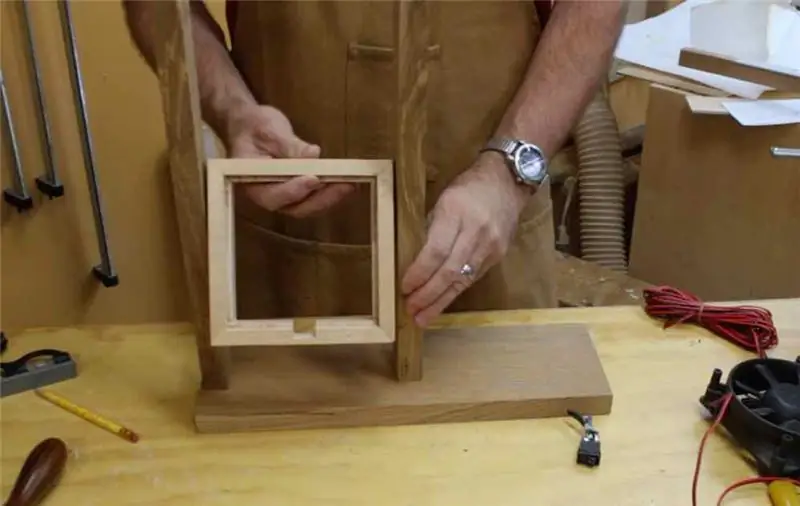

Когда рама была собрана, я перешел к остальной части фанатской базы. Я выбрал немного дуба, чтобы использовать его для основы, а также несколько кусков дуба 1x2 (иш) в качестве стоек для крепления рамы. Я снял размеры с реального проекта, а затем отрезал основу по длине.

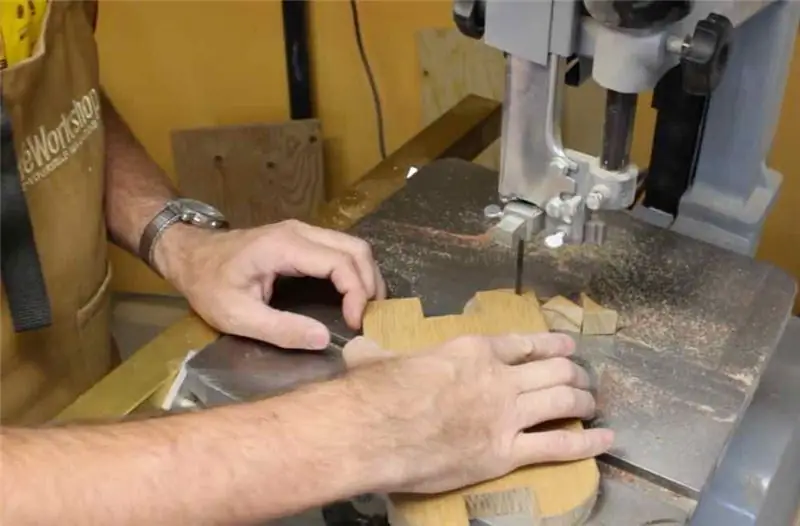

Я решил врезать стойки в основание. Это было чисто для развлечения и эстетики. Я мог бы просто прикрутить стойки к основанию винтами, и оно будет достаточно прочным. Я провел по стойкам и вырезал выемки на ленточной пиле. (Конечно, подойдут и лобзик или пила!)

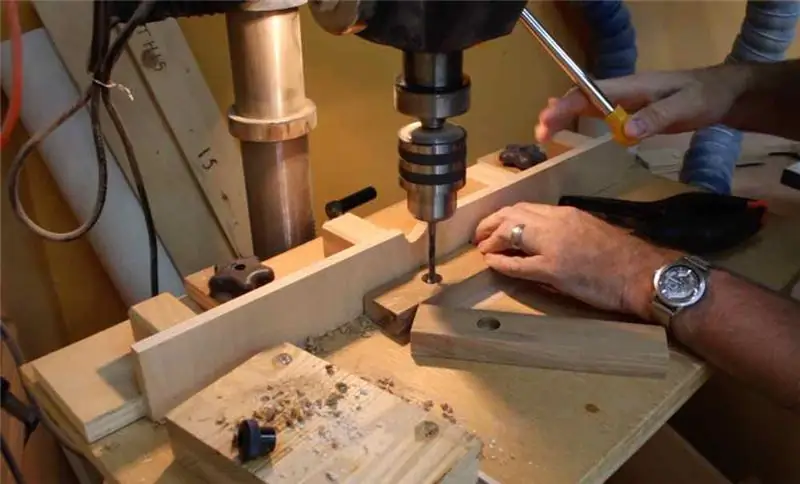

Я планировал использовать несколько болтов и ручек 1 / 4-20, чтобы прикрепить раму к стойкам, и мне нужно было просверлить эти отверстия в стойках.
Я нарисовал небольшую банку, чтобы сделать дуги в углу основания, и вырезал их на ленточной пиле, чтобы придать проекту закругленные углы.
Шаг 6: Сборка основания

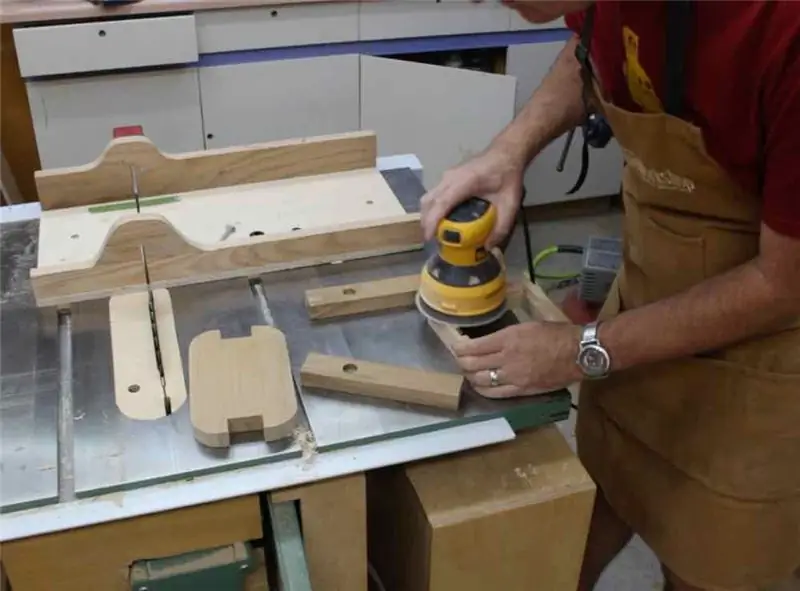

Я отшлифовал все незакрепленные детали, прежде чем приклеить стойки к основанию. Если возможно, всегда шлифуйте детали перед сборкой, так как на этом этапе это намного проще.
Я постарался убедиться, что стойки приклеены под идеальным углом в 90 градусов. (У меня не получилось…)
Я просверлил отверстие 1/4 дюйма в стойках в основании и добавил несколько дюбелей. Это добавило много прочности, но также для внешнего вида, поскольку я использовал несколько красноватых экзотических деревянных дюбелей, чтобы закрепить соединение (это может быть падаук)., или, может быть, ятоба, но на самом деле я-не знаю-но-она-красноватая. Я большой поклонник сочетания контрастных лесов.)
Шаг 7. Немного проводки никогда не повредит

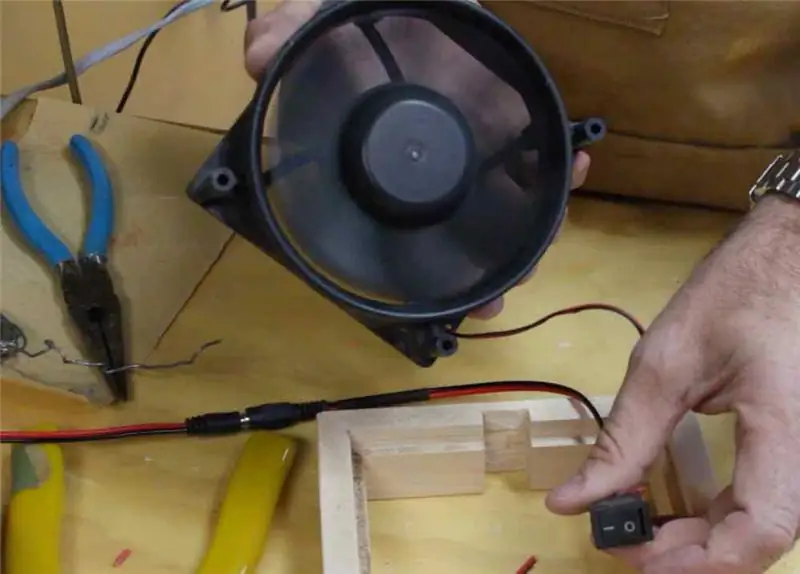

Я не делал ни видео, ни фотографий своей пайки. В этом не было ничего страшного. Провод от вентилятора идет к выключателю, а оттуда - к небольшому разъему. Я также прикрепил ответную часть к разъему адаптера переменного тока. Это позволяет мне легко прикреплять и снимать шнур при необходимости.

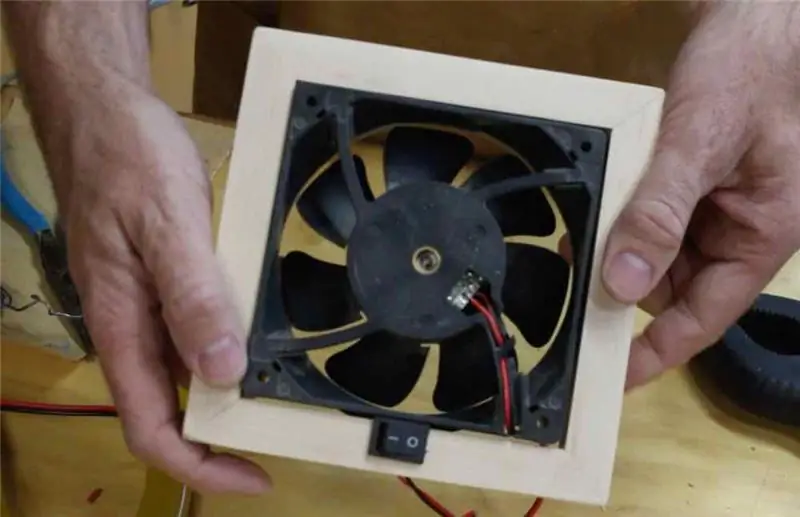

А вот как это выглядит с вентилятором и переключателем, установленным в раме. Пришло время вынести деревянные части проекта на улицу, чтобы нанести немного лака. (опять же, не снято - это просто баночка с лаком из местного местного магазина для дома)
Шаг 8: Завершение первой части

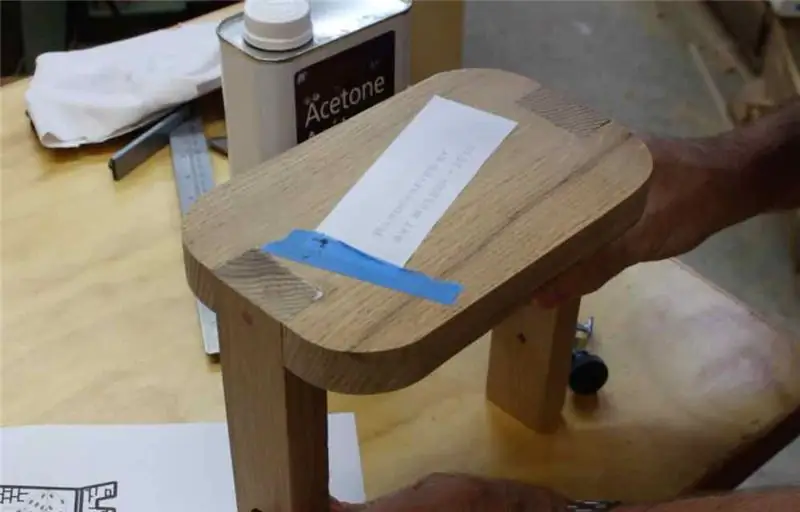

Перед нанесением лака я использовал метод переноса ацетон-лазер-тонер, чтобы поставить свое имя и дату в нижней части проекта.
(Распечатайте сообщение на лазерном принтере, убедившись, что оно перевернуто в зеркальном отображении. Это должен быть лазерный принтер, а не струйный! Затем приклейте скотчем одну сторону, чтобы зафиксировать ее. Смочите тряпку ацетоном и протрите обратную сторону бумагу. Дайте ацетону испариться, а затем отогните бумагу. Она никогда не бывает идеальной на 100%, но обычно лучше, чем 95%)

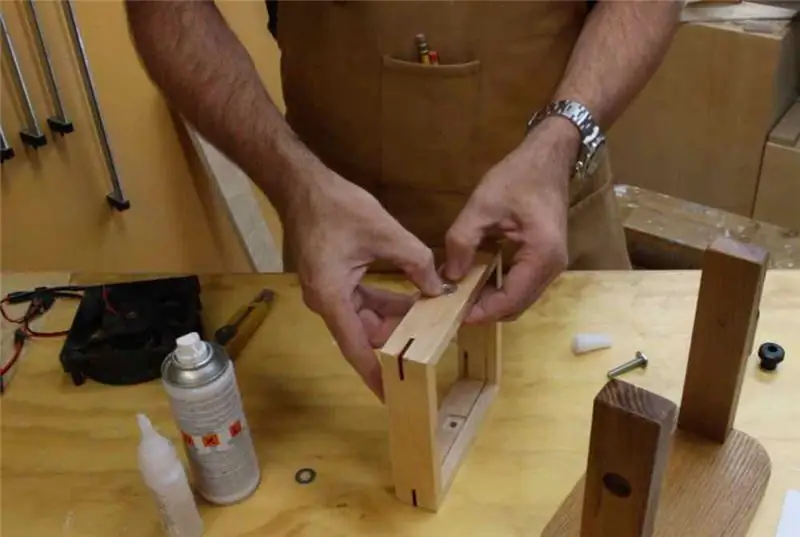

Я хотел добавить шайбы сбоку от вентилятора. Это приведет к небольшому зазору, чтобы рама не терлась о стойки. Заставить эти шайбы оставаться на месте может быть непросто. Я добавил несколько капель клея CA на шайбы… (см. Следующую фотографию)… и они отлично сработали! Шайбы прочно стояли на месте, пока я расклинивал стойки, чтобы они работали в раме вентилятора. Стойки немного наклонились, когда были приклеены на место, так что они плотно прилегали.

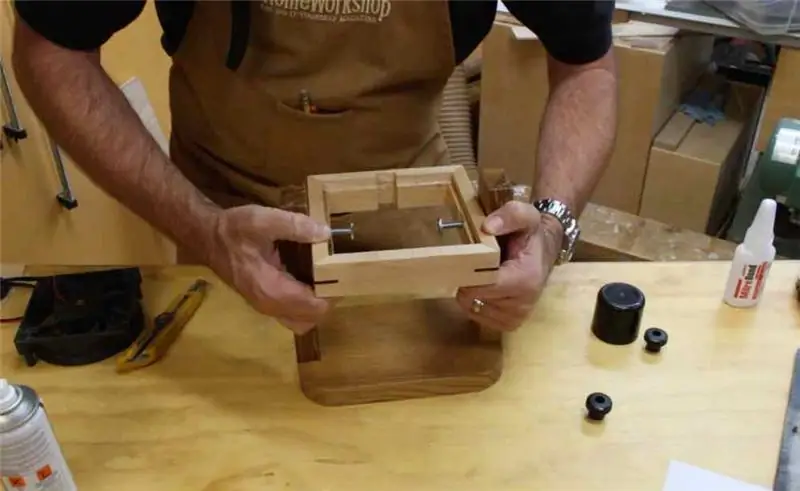

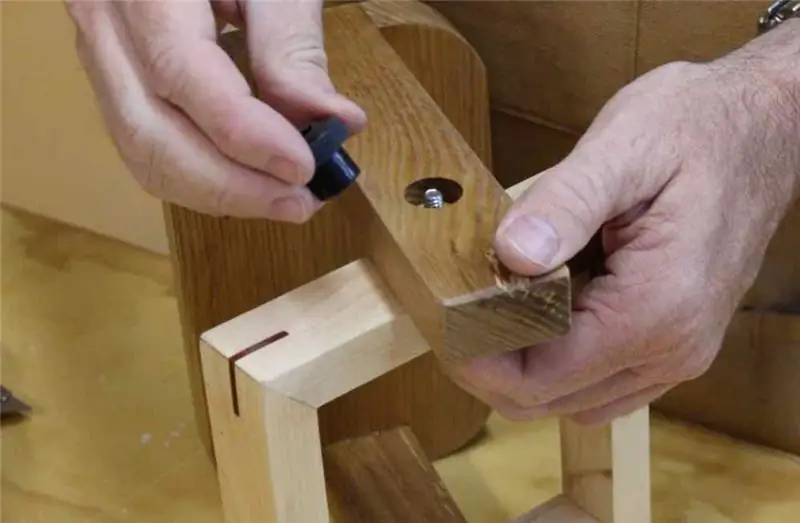

Затем я вставил болты и прикрепил ручки, чтобы удерживать вещи на месте.
Шаг 9: Завершение второй части

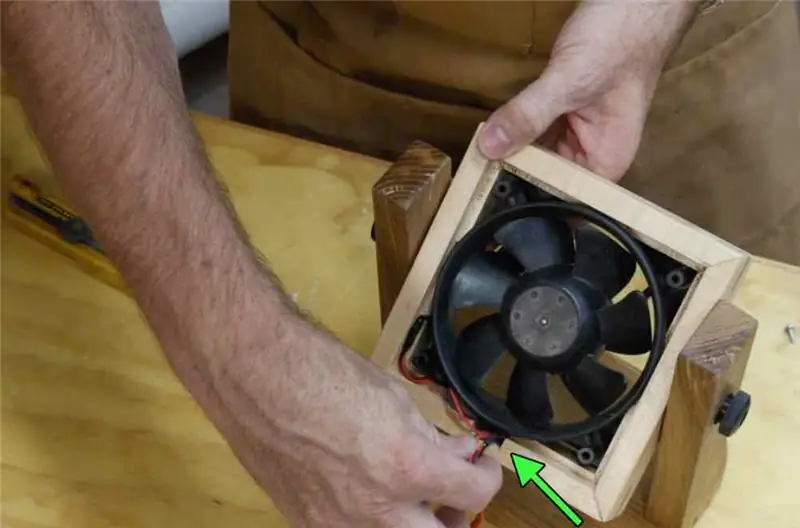

Я подумал о том, чтобы добавить немного горячего клея в место, обозначенное зеленой стрелкой на первой фотографии, чтобы помочь удерживать провода и переключатель на месте. Но на самом деле в этом нет необходимости, поскольку вентилятор заблокирует переключатель на месте, как только вентилятор будет вкручен в раму.

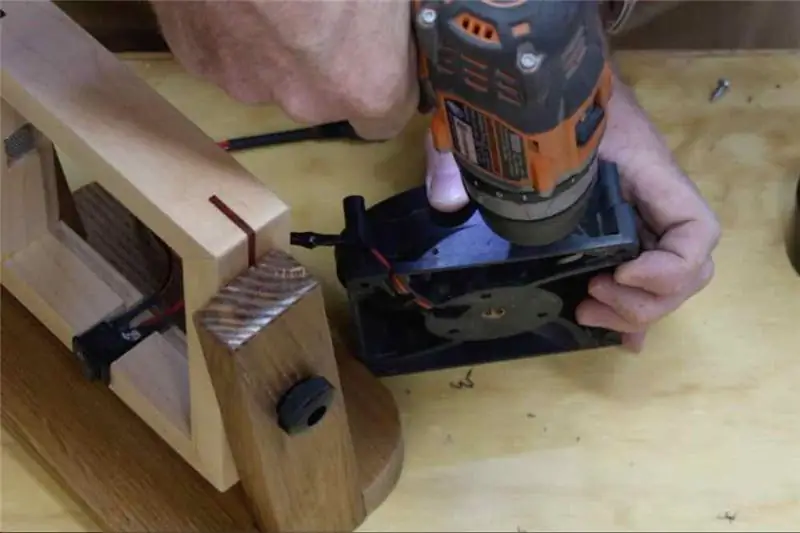

Я попытался просверлить монтажные отверстия в кожухе вентилятора, пока он был на месте, но там просто не хватило места для сверла. Я вынул вентилятор и просверлил монтажные отверстия.

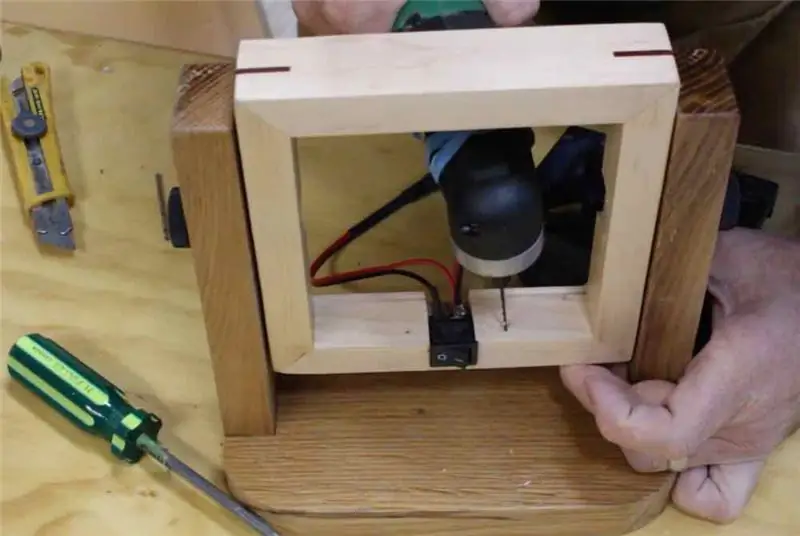

Затем мне нужно было предварительно просверлить два небольших отверстия внутри рамы. Если бы я построил это во второй раз, я бы попытался просверлить их перед сборкой рамы. К счастью, у меня есть сверло с прямым углом, которое смогло поместиться в раму и просверлить отверстия.
Прямоугольная дрель / шуруповерт - один из тех инструментов, которые вам почти никогда не понадобятся, но когда они у вас есть, вы очень рады, что у вас есть такой инструмент.

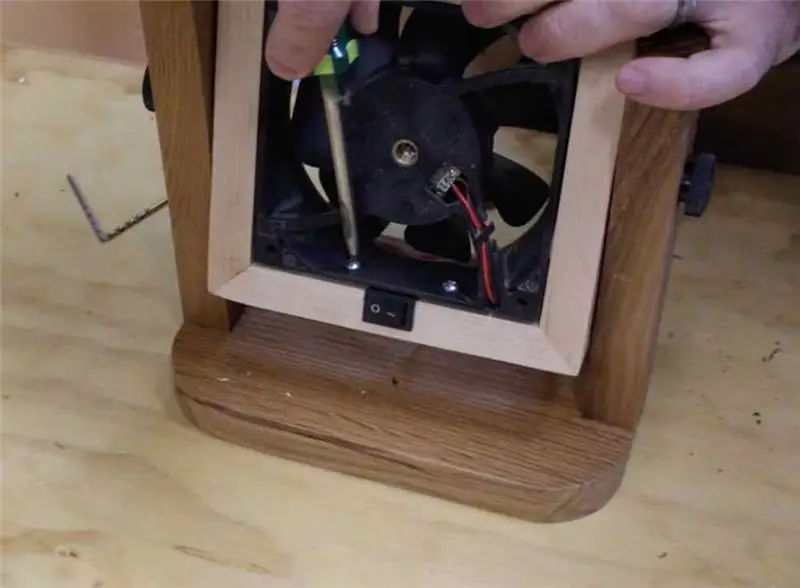

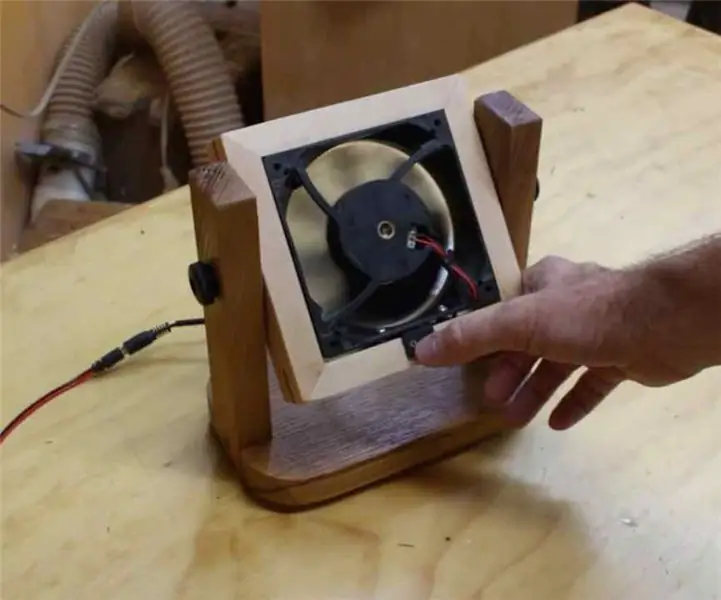

Как и ожидалось, закрепив вентилятор в раме, он надежно зафиксировал переключатель на месте одновременно с фиксацией вентилятора на месте. Я использовал пару коротких винтов №6.
Шаг 10: не забывайте о ступнях

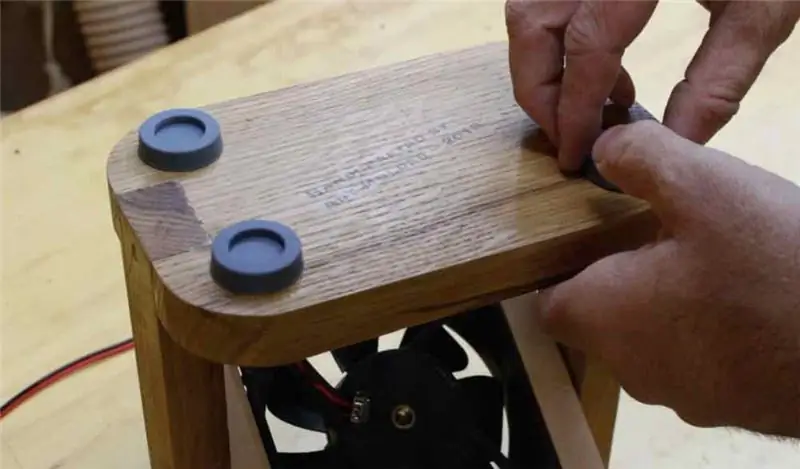

И я думал, что закончил, но забыл о ногах. Я добавил несколько резиновых ножек в основу проекта. Самое интересное в этих ножках то, что вентилятор был спасен от компьютера, а выключатель - от компьютерного блока питания, и теперь ножки тоже от старых компьютеров.
Я рылся в задней части кладовой на работе и нашел коробку (размером с обувную коробку), набитую запечатанными пакетами с резиновыми ножками. Они поставлялись вместе с рабочими станциями Sun Ultra 10, когда мой работодатель купил их несколько примерно 15-20 лет назад. Я просто в восторге от того факта, что все это утилизированные компьютерные биты.
Одна из приятных особенностей этих ножек - то, что они утоплены в центре. Поэтому, если клей не выдержит, я мог бы прикрепить ножки маленьким винтом, и винт не торчал.

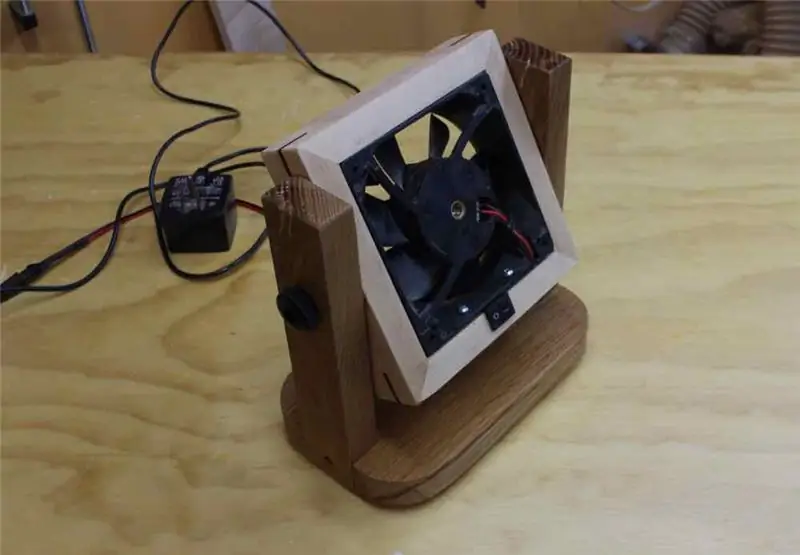

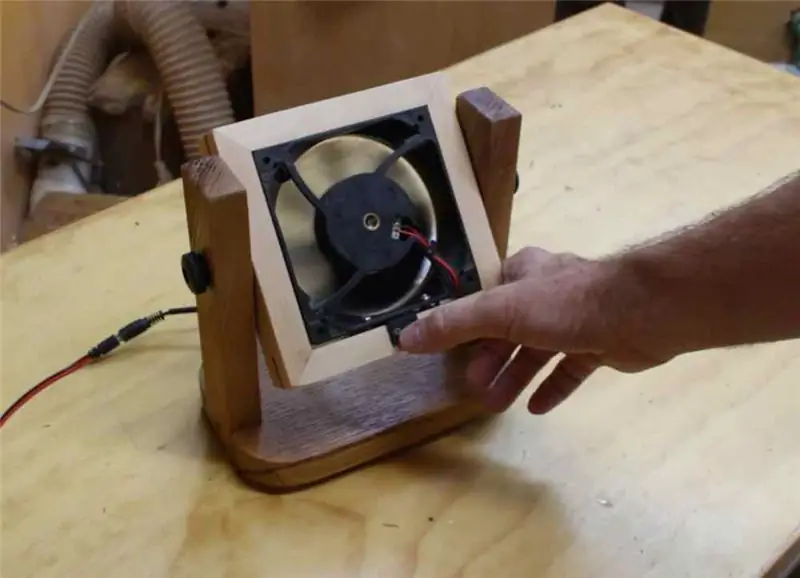

И напоследок фото готового проекта. Получилось намного лучше, чем я ожидал. Я думал, что это будет довольно простой проект, но не думаю, что это так. Результатом я очень доволен! Теперь мне нужно сделать второй с другим вентилятором и адаптером переменного тока, который у меня все еще есть в моем офисе.
