Добро пожаловать в мою книгу №40
Это «младший брат» моего созданного с нуля беспилотника-ракеты …
www.instructables.com/id/Landing-a-Rocket-…
По определению, Ракета: «цилиндрический снаряд, который может быть запущен на большую высоту или расстояние за счет сгорания его содержимого, обычно используется как фейерверк или сигнал».
Хотя на YouTube есть множество проектов под названием «ракета это или ракета то», лишь некоторые из них используют «настоящий» твердотопливный двигатель для приведения в движение самолета. Если вы хотите увидеть идеальный гибрид между ракетой и квадрокоптером, взгляните на «ible» выше. # Ракета # Дрон
Возвращаясь к этому руководству, я хотел бы подчеркнуть, что это не ракета, а снаряд со сжатым воздухом.
Этот проект менее дорогостоящий, и из-за небольшого размера дрона им могут пользоваться даже дети (под присмотром взрослых, если вы хотите использовать мою пусковую установку с дистанционным управлением).
www.instructables.com/id/Remote-Controlled…
В любом случае вам не нужно строить пусковую установку, потому что вы можете использовать стартовую площадку для ракетных ударов …
UK Link…
ebay.to/2OVO9SU
Ссылка на США…
ebay.to/2KduajP
… Или просто ручная пусковая установка Whistle Rocket…
Соединенное Королевство
bit.ly/2UygC6u
Ссылка на США
amzn.to/2KcCfW0
Шаг 1. Список покупок
Ссылки для Великобритании…
1x Ракета со свистком (вы можете использовать ручную пусковую установку вместо сборки стартовой площадки)
bit.ly/2UygC6u
1x Квадрокоптер Божья коровка
bit.ly/2I3G7Xp
4x постоянных магнита (Внимание !!! Если у вас маленькие дети, держите магниты в недоступном для них месте)
ebay.to/2I2IZUs
1x Stomp Rocket (если вы не хотите собирать пусковую установку)
1x UHU Por (не пенящийся)
ebay.to/2UkCPp9
1x Пенопласт A4 5 мм
ebay.to/2uNWZZx
2x застежки-молнии
Ссылки на США…
1x Ракета со свистком (вы можете использовать ручную пусковую установку вместо сборки стартовой площадки)
amzn.to/2KcCfW0
1x Квадрокоптер Божья коровка
ebay.to/2KdGqAV
amzn.to/2WJs7Fo
4x постоянных магнита (Внимание !!! Если у вас маленькие дети, держите магниты в недоступном для них месте)
1x Stomp Rocket (если вы не хотите строить пусковую установку)
ebay.to/2KduajP
1x Пенопласт A4 5 мм
1x UHU Por (не пенящийся)
ebay.to/2FNpSde
2x застежки-молнии
Шаг 2: Подготовка корпуса ракеты

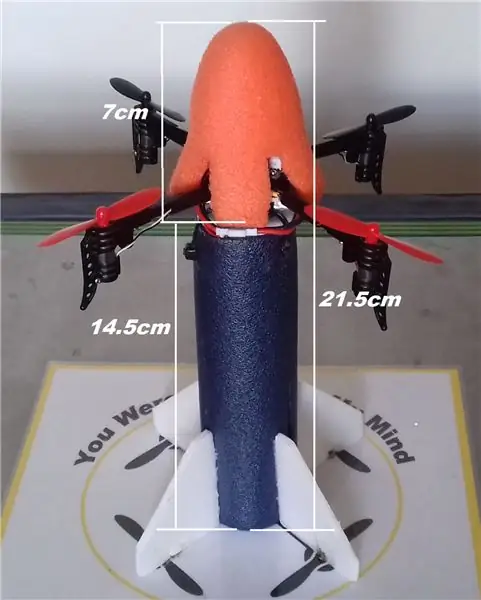

Удалите свисток и отрежьте носовой обтекатель (длина 7 см).
Отрежьте ракету снизу на 14,5 см и снимите хлипкие плавники.
У вас будут метки, которые позволят вам приклеить новые плавники в нужном положении.
Шаг 3: Отрежьте ласты, также известные как шасси
Используя пенопласт A4 5 мм, отрежьте ребра. Они длинные 5 см при высоте 3 см.
Теперь приклейте их к корпусу ракеты, поместив под нее по 1 постоянному магниту на ребро.
Не приклеивайте магниты слишком близко к краю плавников, потому что, по мнению квадрокоптера, вам, возможно, придется их обрезать. Фактически, может случиться так, что плавники создают подъемную силу, изменяя ориентацию квадрокоптера во время полета (иначе квадрокоптер летит горизонтально). Если это произойдет, укоротите плавники, равномерно обрезая их от края, пока квадрокоптер / ракета не полетит идеально вертикально
Шаг 4: прикрепление квадрокоптера к верхней части ракеты
Используя другой кусок пенопласта, закройте отверстие в верхней части цилиндра (он же корпус ракеты).
Я приклеил 2 диска из пенопласта, чтобы убедиться, что они выдерживают пусковое давление (хорошее количество UHU Por полностью герметизирует цилиндр).
После этого я прикрепил квадрокоптер к верхней части, используя 2 застежки-молнии, продев их под полистирольные диски и закрыв отверстия 4 мазками клея. Помните, чем лучше вы закроете цилиндр, тем выше будет взлетать ракета.
Убедитесь, что квадрокоптер идеально перпендикулярен корпусу ракеты и расположен по центру.
Дважды проверьте также, чтобы оси квадрокоптера совпадали с плавниками, иначе квадрокоптер может летать горизонтально.
Теперь очистите носовой обтекатель с помощью точного ножа (будьте предельно осторожны при обращении с ним).
Таким образом, носовой обтекатель будет легче, и у вас будет место, чтобы разместить / закрыть контроллер квадрокоптера.
Шаг 5: Постройте ферромагнитную посадочную площадку / баржу
Инструкции доступны здесь …
www.instructables.com/id/Ferro-Mintage-La…
Вам в основном нужно построить его уменьшенную версию 27 см x 27 см.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Если вы попытаетесь посадить квадрокоптер на воду, используя мою посадочную платформу в качестве баржи, пожалуйста, сделайте водонепроницаемым контроллер / приемник, двигатели и аккумулятор (возможно с помощью CorrosionX).
Батареи Lipo могут быть действительно опасными, если они намокнут без предварительной гидроизоляции
На YouTube вы найдете множество руководств, в которых объясняется, как это сделать
Шаг 6: Поздравляем! Удачи посадке своей "ракеты", как SpaceX и BlueOrigin
Если вы хотите построить настоящий ракетный дрон (работающий на твердотопливных двигателях Estes Rockets), это ссылка на мой ракетный дрон «ible»….
www.instructables.com/id/Landing-a-Rocket-…
