В духе других моих инструкций по сборке рам, вот простой дизайн приспособления для сборки вил. Это настолько очевидный дизайн, что должны быть и другие, похожие на него.

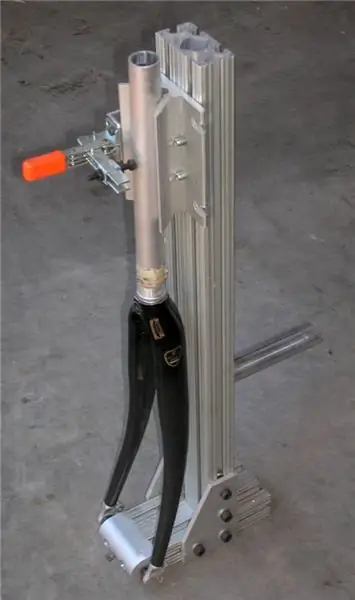

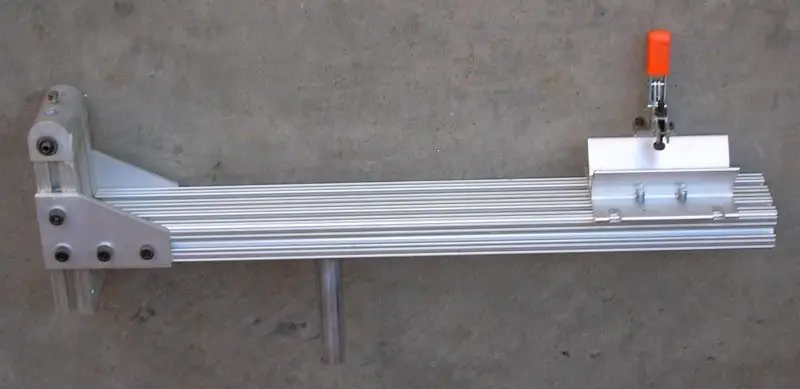

Это приспособление легко изготовить из экструдера 8020 и соединителей. Остальные мелкие детали и материалы можно приобрести у McMaster Carr. Для инструментов вам понадобится как минимум сверлильный станок, сверла и метчики. Да, я знаю, что на фотографии изображена карбоновая вилка. Мне стыдно. Это было недалеко, когда я сделал снимок.
Шаг 1. Инструменты и материалы
Материалы: 1 - экструзионный профиль 8020 # 1530L, 24 дюйма (28 дюймов, если вы строите вилки с поправкой на подвеску 29er) 1 - экструзионный элемент 8020 # 1530L, 6 дюймов 2 - 8020 # 4350 4-луночная соединительная пластина под углом 90 градусов 1 - 8020 # 3330 Универсальная Поворотный узел 4 - 8020 # 3879 Двойные Т-образные гайки эконом-класса, M815 - Винты с полукруглой головкой M8 x 16 мм (8020 # 3813) 15 - Шайбы M8 (8020 # 3860) 1 - Винт с внутренним шестигранником M6 x ~ 20 мм2 - M5 x ~ 10 винтов с цилиндрической головкой, таких как используемые на шипах SPD2 - M5 с помощью ~ 10 винтов с головкой под торцевой ключ шток - около 6 дюймов 1 - Алюминиевый V-образный блок McMC # 20065A81 - Тумблер McMC # 5126a171 - передняя ось от заброшенной втулки = McMaster Carr8020 = 8020, но они продаются через местных дистрибьюторов. Найдите ближайшего дистрибьютора на их веб-сайте. Если вы не можете найти его поблизости, я настоятельно рекомендую F&L Industri. al Solutions.
Шаг 2: Общий план игры
Вот общий план:
1) модифицируйте поворотную часть, чтобы превратить ее в фиктивную ось 2) постучите по концу более короткой части экструзии и установите фиктивную ось 3) измените V-образный блок для установки зажима 4) подготовьте крепление для парковочной стойки 5) сверло отверстия для доступа в главной экструзионной балке 6) соберите зажим 7) выровняйте V-образный блок
Шаг 3: Изготовление фиктивной оси
Сначала просверлите ось поворота 9-миллиметровым сверлом, чтобы освободить место для передней оси.

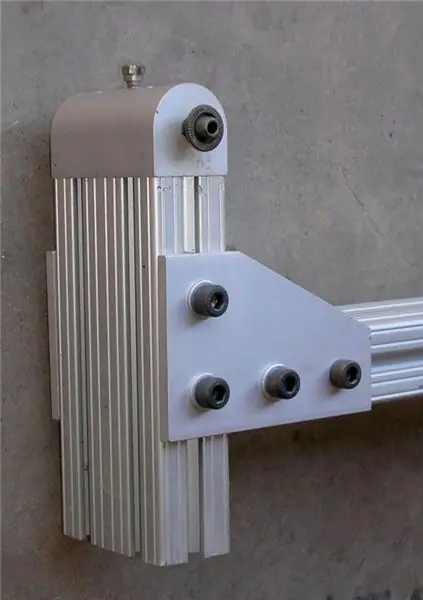

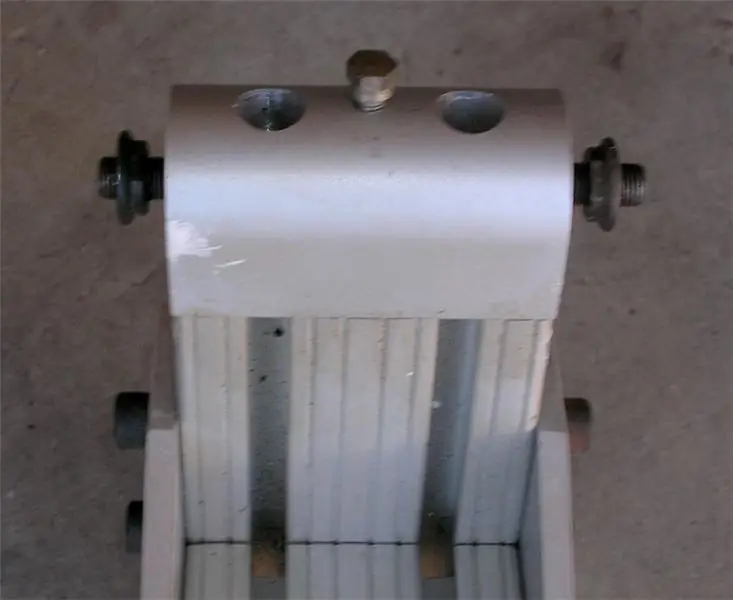

Затем в центре просверлите отверстие 3/16 или 5 мм до отверстия оси и постучите по нему M6 для установочного винта. Наконец, вам нужно будет сделать старые зенковки глубже, чтобы крепежные винты находились под осью. Используйте сверло или концевую фрезу немного больше, чем головки болтов. Для этого подойдет 9/16 . Вам не нужно указывать точную глубину, просто сделайте ее достаточно глубокой, чтобы очистить головки болтов. Затем постучите концами короткого элемента экструзии до нарезания резьбы M8. Вы можете Вы хотите сначала запустить сверло 17/64 в отверстие, чтобы облегчить нарезание резьбы, хотя в этом нет необходимости. Прикрутите фиктивную ось крепления к концу экструзии, выровняв ее по бокам. Наконец, вставьте сверло 9 мм. ось, добавьте контргайки (я использовал только один набор, но 2 было бы умнее) с шагом 101 мм и отцентрируйте его, зафиксировав на месте установочным винтом.
Шаг 4: Установите зажим на распорку

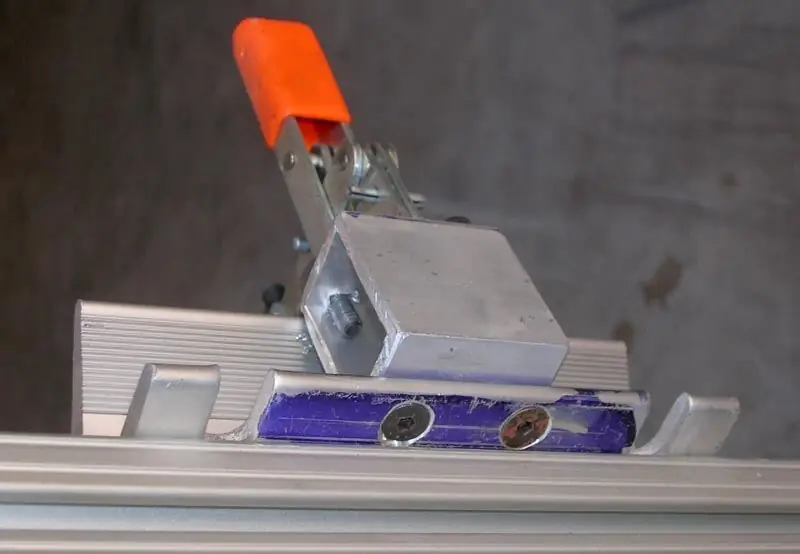

Отрежьте кусок алюминиевой трубки 1 x 1,5 до ширины зажима. Во-первых, начертите линию на расстоянии 1/8 дюйма от длинного края. Таким образом вы увидите, будут ли монтажные отверстия выходить за стенки трубы при просверливании. Поместите зажим на прокладку, как показано на рисунке. Убедитесь, что монтаж Отверстия очистите линии, нанесенные по краю, и отметьте монтажные отверстия. Затем просверлите их и прикрутите к M5. Я использовал только два болта по диагонали, как вы можете видеть на картинке. Не прикручивайте только зажим пока что.
Шаг 5: подготовьте V-образный блок
Сначала мы подготовим отверстия, которые позволят нам прижать V-образный блок к главной балке.
На нижней стороне V-образного блока вы найдете центральную линию, встроенную в экструзию. Нарисуйте параллельную линию 3/4 дюйма с каждой стороны от средней линии. Эти две линии должны совпадать с Т-образными пазами на профиле. Затем начертите две линии, перпендикулярные центральной линии, одну на расстоянии 1 3/4 дюйма, а другую - на расстоянии 3 1/4 дюйма от короткого края. На отмеченном вами перекрестке сделайте кернер, просверлите и коснитесь M8. Теперь добавим отверстия для крепления зажима и проставки. Проведите линию на расстоянии 0,4 (13/32) дюйма от длинного края, параллельную центральной линии, а затем начертите две линии, перпендикулярные на расстоянии 2 и 3 дюймов от короткого края. На этих двух пересечениях просверлите 5 мм или 3/16 дюйма, а затем зенковку достаточно глубоко, чтобы вставить винты M5 с полукруглой головкой, чтобы они были чуть ниже заподлицо.
Шаг 6: Завершите сборку V-образного блока и зажима

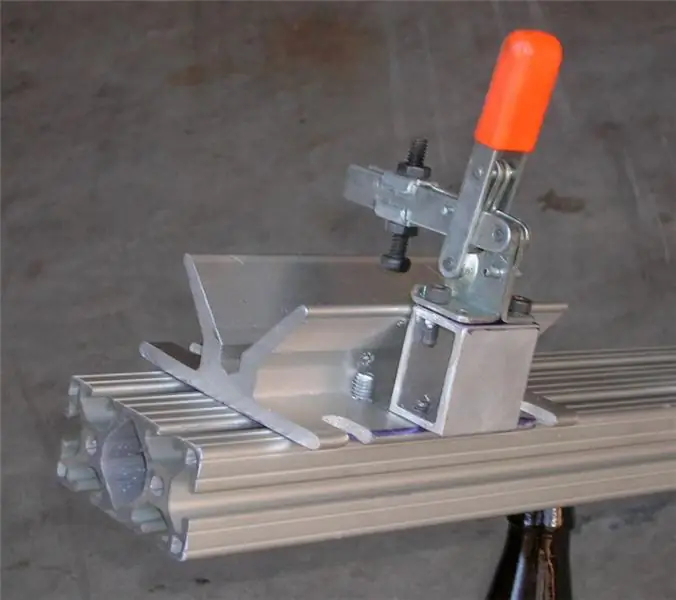

Удерживая распорную трубку на V-образном блоке, как показано на фотографиях, отметьте расположение потайных отверстий. Перфорируйте, просверлите и коснитесь до M5.
Затем скрепите все вместе.
Шаг 7: сделайте ручку парковочной стойки
На этом шаге рукоятка будет сделана так, чтобы вы могли зажать приспособление на парковочной стойке, а затем, поскольку она круглая, вы можете перевернуть фигу, пока паяете вилку. Это может помочь при пайке коронки вилки, поскольку это помогает справиться с гравитацией при работе с гнездом рулевого механизма или втулками вилки.

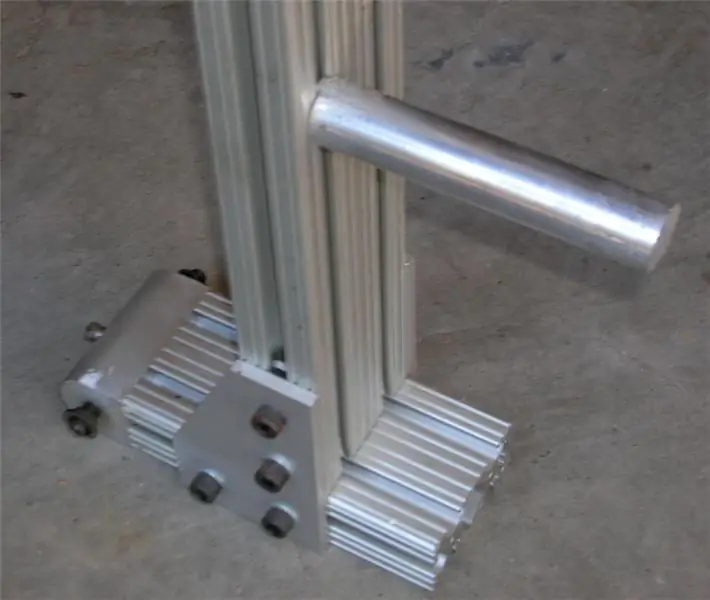

Возьмите кусок круглого алюминиевого стержня, просверлите его и постучите по центру до M8. Затем с помощью ручного напильника подпилите плоскую поверхность с каждой стороны отверстия так, чтобы у вас остался выступ, который зафиксирует ручку в Т-образном пазу. Это предохраняет ручку от случайного вращения и отсоединения.
Шаг 8: просверлите отверстия доступа на главной балке
Вам нужно будет просверлить несколько отверстий для доступа, чтобы вы могли достать крепежные болты для V-образного блока и ручки с помощью шестигранного ключа.

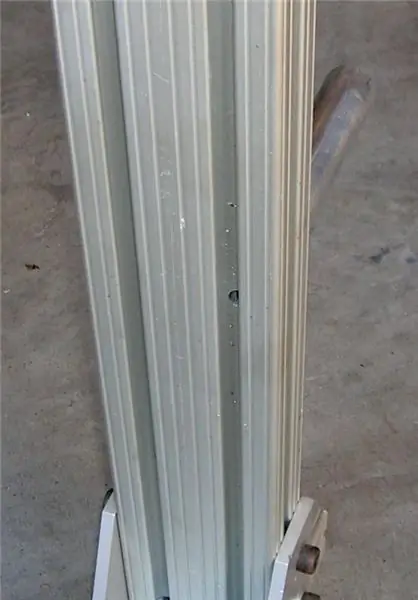

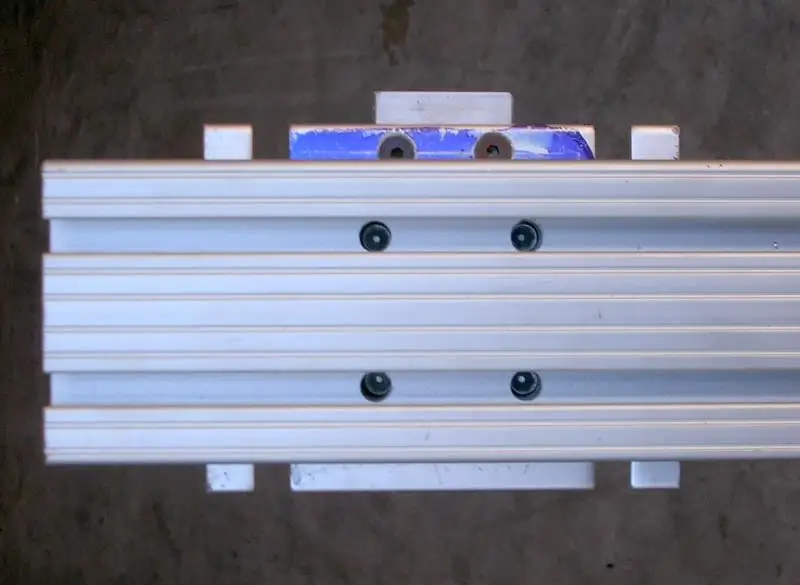

Для V-образного блока просверлите четыре отверстия в канавке Т-образного паза. Два отверстия в каждой канавке должны находиться на расстоянии 1,5 дюйма друг от друга, чтобы соответствовать отверстиям в V-образном блоке. Шахта должна начинаться примерно на расстоянии 20 дюймов от конца балки. В зависимости от того, какого размера вилки вы собираете, вы можете изменить это. Возможно, вы даже захотите просверлить пару наборов отверстий для доступа. Для ручки просверлите отверстие примерно в 10 дюймах от конца балки с фиктивной осью. Если вы действительно анальный, закончите сборку приспособления, вставьте в него вилку и найдите точку баланса. Просверлите отверстия для доступа с помощью 13 Сверло / 32. Еще один вариант - установить и выровнять V-образный блок на короткой детали 8020, а затем закрепить его сбоку от главной балки. На третьем рисунке показана основная идея из моей конструкции зажимного приспособления. Это позволит вам перемещать V-образный блок, не теряя соосности, и даст вам больше доступа и зазора в области короны. Это, вероятно, будет подходящим вариантом, если вы паяете корону вилки с выступами.
Шаг 9: соберите приспособление
Теперь вы можете прикрутить фиктивную ось болтами. Это должно быть понятно из изображений. Используйте двойную Т-образную гайку на каждой секции.
После того, как вы соберете их вместе, опустите те, которые находятся на главной балке, так как их больше не нужно будет регулировать.
Шаг 10: Установите и выровняйте V-образный блок
Чтобы выровнять V-образный блок, вам понадобится прямой кусок трубки, чем прямее, тем лучше.

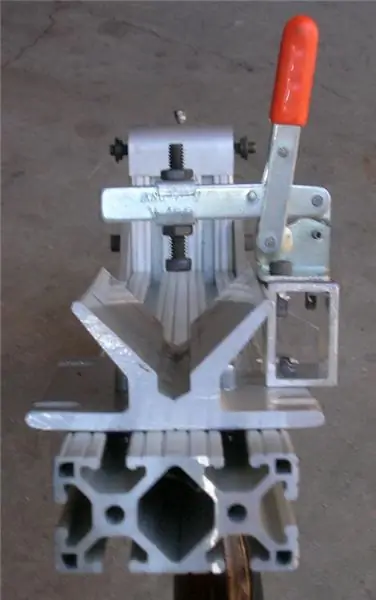

Слегка ввинтите болты M8 в V-образный блок и вставьте его в главную балку, пока не увидите шестигранные головки через отверстия оси. Затяните их от руки. Зажмите трубку зажимом V-образного блока и вытяните ее так, чтобы она совпала с балкой фиктивной оси. Штангенциркулем измерьте расстояние от края балки до трубки. Затем измерьте расстояние с другой стороны балки и сравните. Если они не совпадают, подталкивайте трубку до тех пор, пока она не окажется по центру балки. После центрирования затяните болты V-образного блока. Теперь в качестве теста я рекомендую вам повернуть трубку на 180 градусов и снова измерить. Если числа изменились, это означает, что ваша трубка не прямая. Поэтому вам придется ослабить болты и подтолкнуть трубку, чтобы компенсировать половину этой разницы.
Шаг 11: Готово
Вы в основном закончили! Вы можете пропилить выемку в конце одной из соединительных пластин и приклеить небольшой кусок рулетки к короткому участку экструзии, чтобы показать, на какое смещение вилки установлено приспособление. Не забывайте, что разные размеры рулевой колонки будут находиться на разной высоте в V-образном блоке, поэтому вам понадобится одна выемка, указывающая смещение для каждого размера рулевой трубы.
В противном случае установите смещение для рулевых труб размером 1 1/8 и установите регулировочные прокладки для рулевых труб диаметром 1 дюйм с таким же смещением. Либо используйте кусок трубки размером 1 1/8 дюйма x 0,058, разрезанный пополам по длине, либо кусок диаметром 1 дюйм. Плоский приклад толщиной 16 дюймов, сложенный под углом 90 градусов, размером с V-образный блок. Собери вилки!
