Рамный барабан по определению - это барабан, у которого ширина головки больше, чем его глубина. Это моя большая любовь: рамочные барабаны производят приятный звук с множеством нюансов и тонкостей, которые можно слушать. Более того, они предлагают широкий спектр возможностей видоизменить, изменить, «поиграть» со звуком. Просто разные игровые позиции - будь то сидя и сжимая барабан коленями или стоя и осторожно держа его руками - действительно влияют на звук. Звук можно еще больше разнообразить, но удары по барабану по-разному и по разным точкам: по пластине, раме, пластине и раме пальцами, ногтями, костяшками пальцев или всей рукой. В общем, рамные барабаны считаются одними из самых древних музыкальных инструментов в мире, и их можно было найти во многих культурах.
Бендир - это особый тип рамного барабана, пришедший из Северной Африки и Магриба. Это рамочный барабан со встроенной системой малого барабана, которая добавляет дребезжащий, жужжащий звук к исходному звуку рамочного барабана и делает общий звук еще более сложным. Система малого барабана обычно состоит из двух или более натянутых шнуров, которые находятся в непосредственном контакте с пластиной барабана. Иногда на шнурах есть бусинки, которые делают жужжание громче и заметнее.

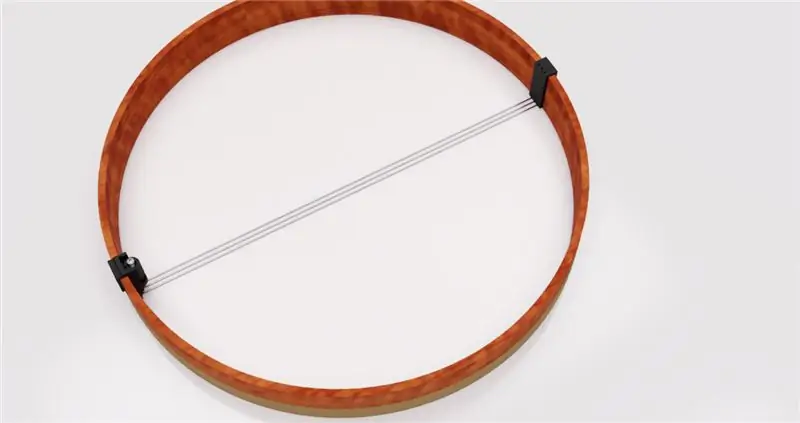

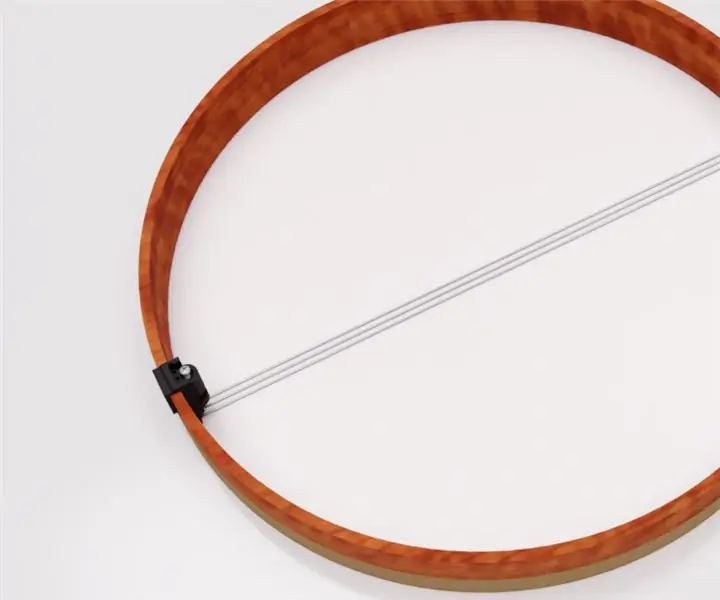

Однако качественные рамные барабаны и бендиры стоят целое состояние. Так что же делать, если он или она уже потратили все свои деньги на качественный рамочный барабан, 3D-принтер и все еще хотят наслаждаться игрой на бендире? Верно! Мы создадим собственный комплект удлинителей bendir для обычного барабана с голой костяной рамой! И большим преимуществом этого является то, что вы даже можете отключить систему малого барабана во время игры, переместив один из удерживающих зажимов на раме барабана так, чтобы малые барабаны больше не касались головки барабана.

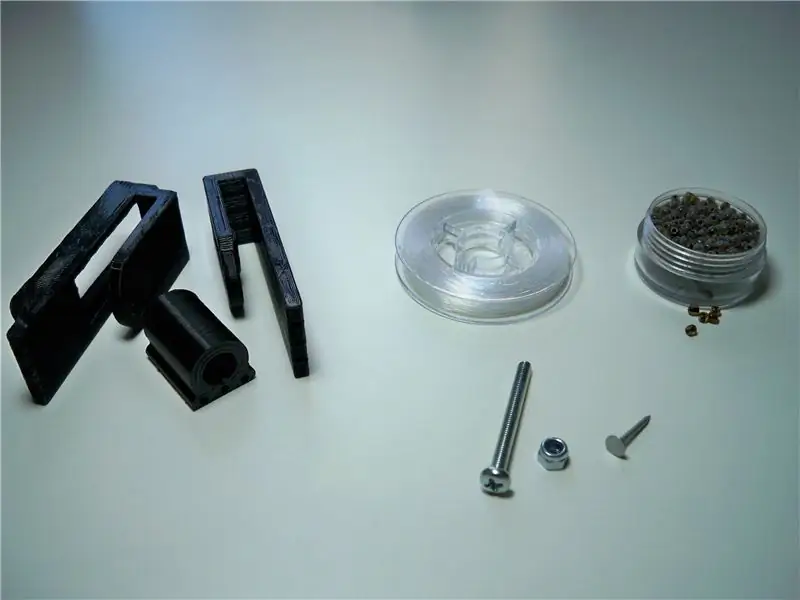

В общем, нам просто необходимо:
- Качественный рамочный барабан
- 3 детали, напечатанные на 3D-принтере: верхний зажим, нижний зажим и ползунок нижнего зажима для натяжения петель
- 2,2 м нейлонового шнура в качестве ловушек (я использовал шнур 0,4 мм, но возможны и более толстые шнуры до 2 мм)
- 1 винт M4 40 мм (без потайной головки; шлиц, крестообразный шлиц или шестигранник)
- 1 контргайка M4 с нейлоновой манжетой
- Дополнительно: бусины на нейлоновом шнуре.
- Дополнительно: укороченный гвоздь с большой, но плоской головкой (например, кровельный гвоздь, канцелярская булавка и т. Д.)
Шаг 1. Печать деталей
В следующих инструкциях предполагается, что рамный барабан Remo 22”с головкой Renaissance. Если у вас есть барабан с другими размерами, вам необходимо сначала настроить прикрепленный файл Fusion360-CAD (BendirExtensionKitV4.f3d).

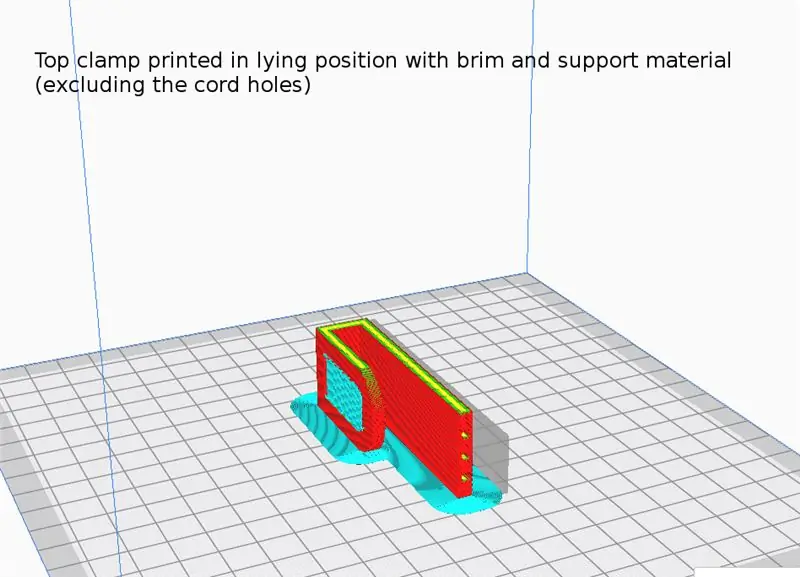

Начните с печати верхнего зажима (MountingTop.stl). Важно напечатать его в лежачем положении из-за силы, которая позже будет приложена к детали, зажимая и натягивая систему ловушек. Деталь необходимо напечатать с помощью вспомогательного материала. Чтобы улучшить адгезию к станине, особенно при печати с АБС, также важно добавить поля. Настройки слайсера Cura: заполнение «50%», тип заполнения «сетка», количество линий стены «3» (т.е. печать с 3 внешними стенами).
С моим принтером мне было довольно сложно удалить поддерживающий материал из длинных и маленьких отверстий для шнуров. Поэтому я рекомендую удалить опорный материал из этих отверстий перед печатью детали. Посетите форум Cura, чтобы узнать больше о том, как использовать так называемый инструмент «Support blocker». В общем, длинные отверстия для шнуров можно без проблем напечатать без какого-либо вспомогательного материала.
Затем распечатайте нижний зажим (MountingBottom.stl). Для нижнего зажима применяется то же, что и для верхнего зажима: распечатайте его в положении лежа с опорами и краем. Опять же: заполнение «50%», тип заполнения «сетка», количество линий стены «3», блокировка опор включена для отверстий для шнура.

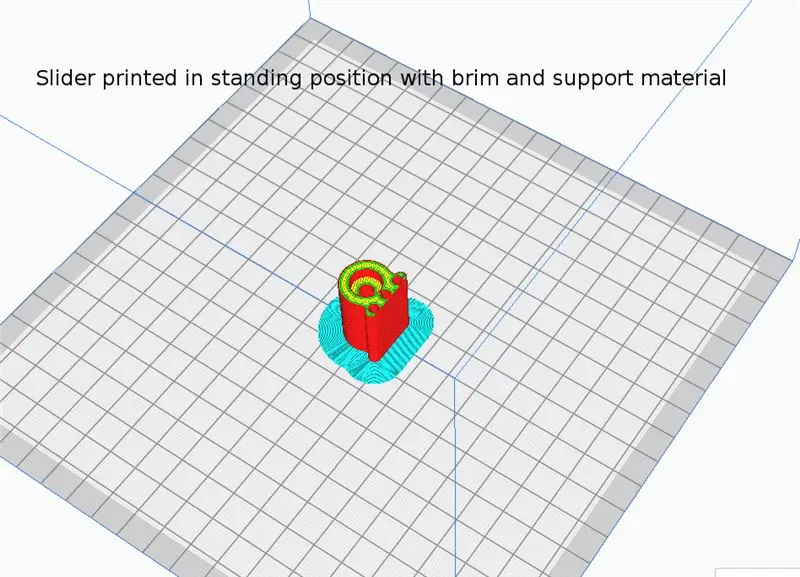

Последним распечатайте слайдер (MountingBottomSlider.stl) в стоячем положении. Ему тоже нужны опоры и поля. Впрочем, заполнение «25%» вполне достаточно.
Наконец, проверьте отпечатанные детали и удалите все острые края и углы, особенно в области стыка зажимов с головкой барабана. Для этой задачи я обычно использую напильник, на который я закрепил кусок наждачной бумаги зернистостью 120 с помощью двустороннего скотча.

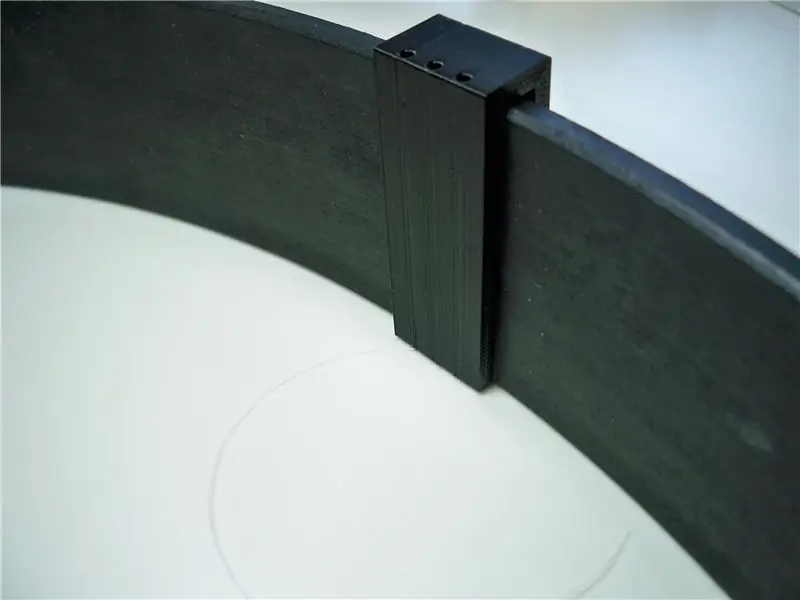

Теперь проверьте зажимы, поместив их на барабан и осторожно надавив на них. Следите за тем, чтобы не пробить пластину барабана! Если зажим слишком длинный, приклейте ленту с внутренней стороны зажима, чтобы он сидел выше. Если зажим слишком короткий, возможно, вам придется удалить часть материала. Но для упомянутого выше 22-дюймового барабана Remo все должно быть в порядке: нет необходимости что-либо регулировать. В общем, между зажимом и головкой барабана должно быть достаточно места для нейлонового шнура, который вы собираетесь использовать, т.е. е. ловушка, закрепленная на зажиме, должна касаться головки барабана.
Шаг 2: Подготовка распечатанных деталей

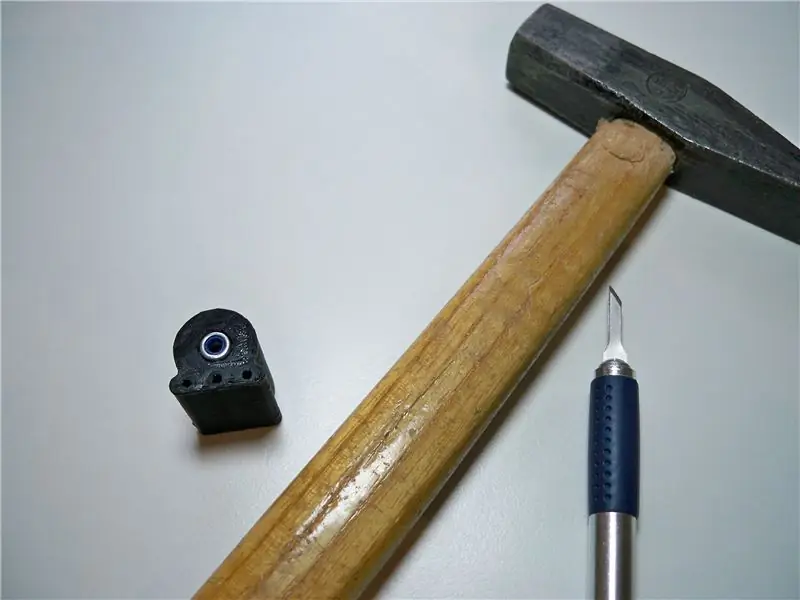

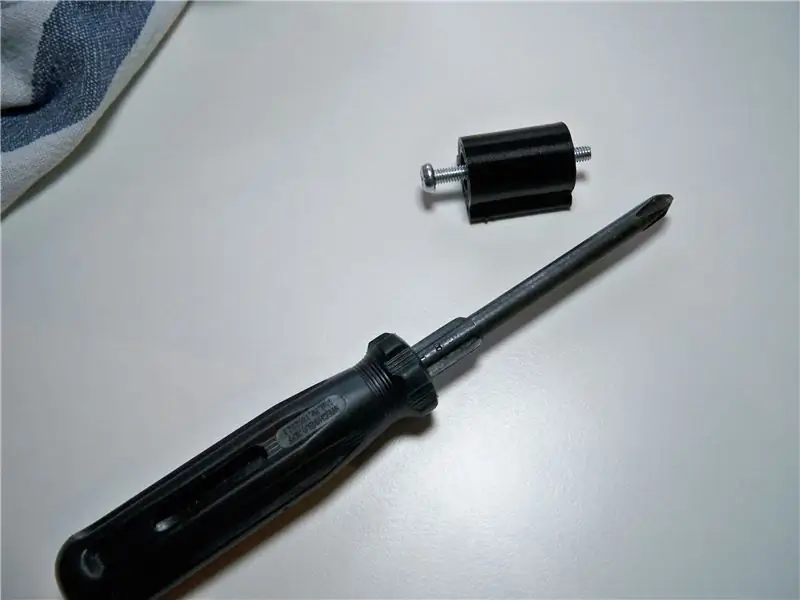

Затем возьмите ползунок и вставьте контргайку. Отверстие для гайки предназначено для "запрессовки", поэтому вставить гайку может быть довольно сложно. Используйте нож, чтобы сделать небольшую фаску, и установите гайку на место. Теперь часть грубой силы: возьмите молоток и вбейте его! Выполнено? Соберите винт в качестве последнего шага.

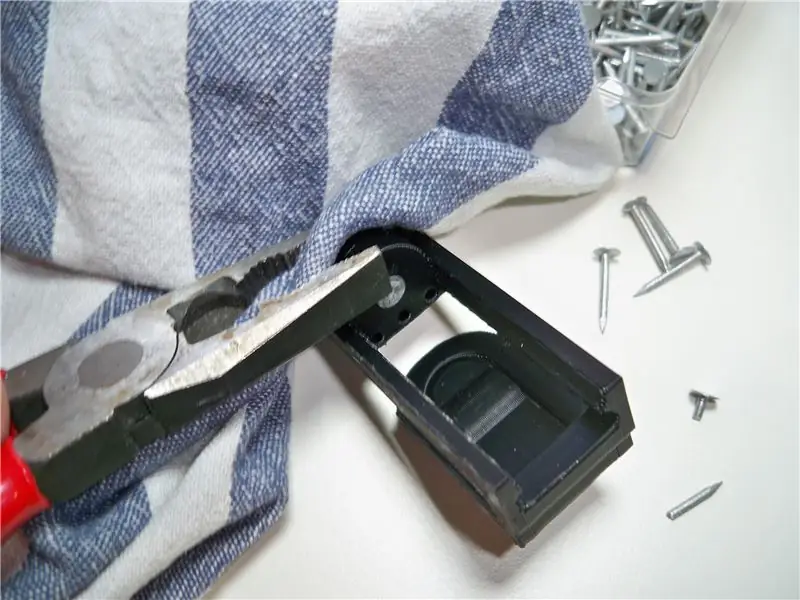

Дополнительно (чтобы уменьшить износ нижнего зажима при натяжении петель): укоротите кровельный гвоздь 1,6 мм до длины примерно 5 мм. Используйте плоскогубцы, чтобы вдавить гвоздь в нужное положение. Защищайте печатную часть от царапин плоскогубцами полотенцем.
Шаг 3: Сборка и установка

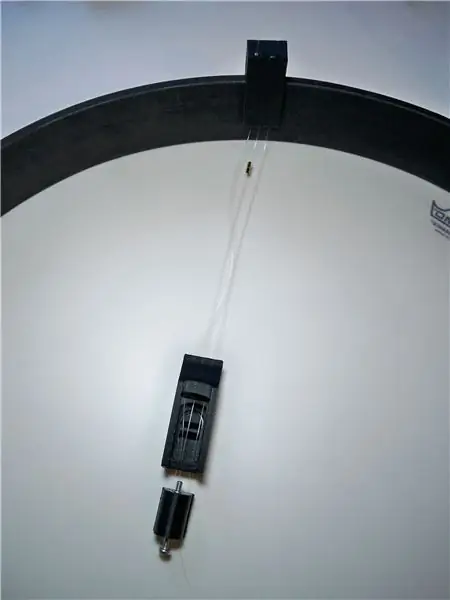

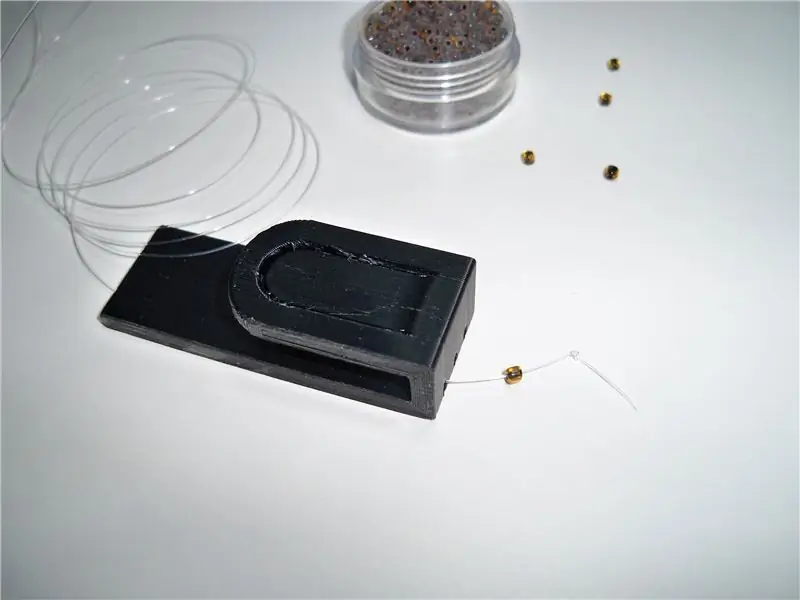

Теперь мы готовы к сборке. Как показано на изображениях выше, сначала вставьте нейлоновый шнур в левое отверстие верхнего зажима. Поскольку мой шнур представляет собой шнур диаметром 0,4 мм, я использовал бусинку в качестве ограничителя, прежде чем завязать узел на шнуре.
Теперь пропустите шнур от верхнего зажима к левому отверстию нижнего зажима. Измените направление и пропустите шнур через среднее отверстие нижнего зажима обратно в среднее отверстие верхнего зажима. Снова измените направление и проведите шнур из правого отверстия верхнего зажима обратно в правое отверстие нижнего зажима.
Затем установите зажимы на барабан. Убедитесь, что вы поместили зажимы на барабан так, чтобы они находились прямо напротив друг друга и что шнуры действительно проходили через центр головы сновидения, то есть шнуры должны встречаться с зажимами под углом 90 градусов.
Натяните шнур пальцами и сделайте первую проверку звука. Вы можете усилить жужжание, надев на шнур бусинки.

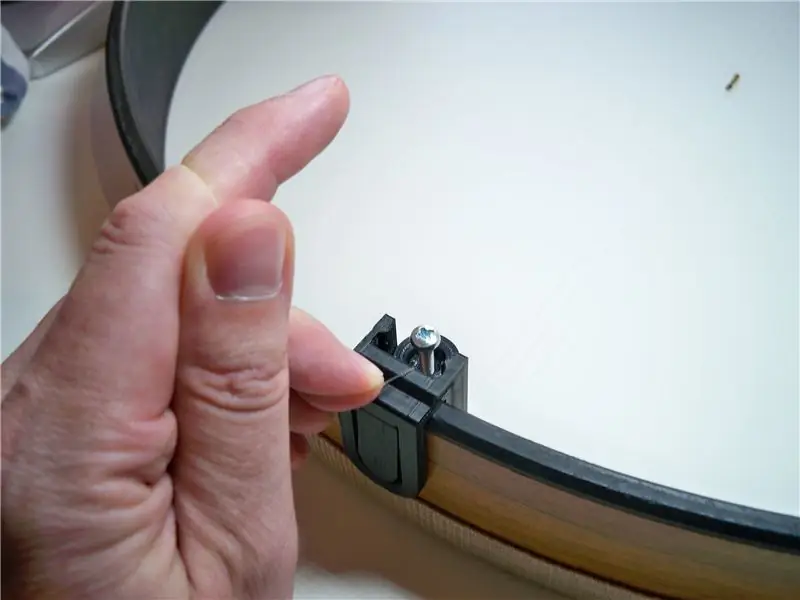

Счастливы сейчас? Возьмите ручку и отметьте место, где шнур выходит из слайдера. Отсоедините нижний зажим, наденьте бусину на шнур в качестве стопора и завяжите узел точно на отмеченном спорте. Теперь снова установите зажим и натяните петли с помощью отвертки / шестигранного ключа. Если вы надели бусинки на малые барабаны: используйте скотч в качестве стопоров, чтобы бусины не попадали в ловушки во время игры.
Шаг 4: Наслаждайтесь
Мы сделали! Наслаждайтесь игрой в свой новый бендир! И между прочим: если вы нашли это поучительное вдохновение и улучшение жизни для вас, вы также можете купить мне кофе:-).
