Моя мастерская довольно маленькая, и мне часто приходится расколоть лист фанеры или обшивки. В течение многих лет я использовал длинную прямую кромку и зажимы для резки больших листов. Одна из проблем заключается в том, что мой прямой край на самом деле не такой уж ребристый, он состоит из двух частей, и не нужно много усилий, чтобы его согнуть. Кроме того, часто мешали зажимы "C". Затем возникла проблема точного определения места разреза.
Шаг 1: Материалы
Это материалы, которые я купил, многое было сделано из вещей, которые были у меня в магазине.
- Дальняя балка 1020 Т-образный профиль длиной 102 дюйма.
- Выдвижная часть направляющей для резки 1050 Т-образный профиль. Требуется 2, я использовал около 4 дюймов для каждого.
- Резьбовая вставка из латуни 2 требуется, хотя и не является абсолютно необходимой.
- Набор ручек с Т-образным пазом Я использую эту штуку по всему магазину.
- Различные куски лиственных пород. Я использую грецкий орех, потому что его у меня много.
Шаг 2: Настройка и использование
Ваш дальний светильник можно сделать из многих вещей, если он прямой и ребристый. Мне нравится экструдированный алюминий, он легкий и невероятно прочный для своего веса. Эта экструзия составляет 1 x 2 дюйма 102 дюйма в длину, я попробовал 1 x 1 и почувствовал, что он слишком гибкий в 8 футов. Я использую 1x1 при резке целого листа фанеры. Т-образные пазы облегчают фиксацию на месте.

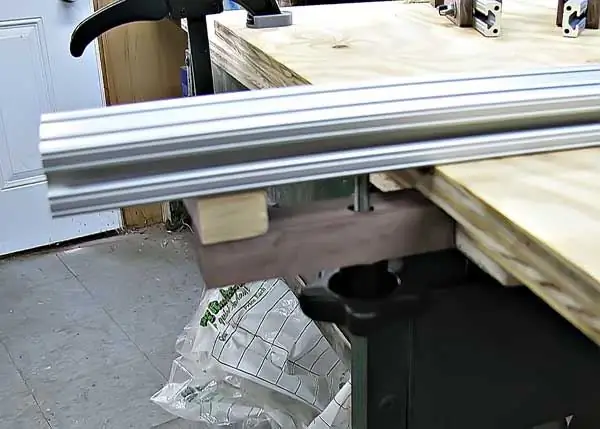

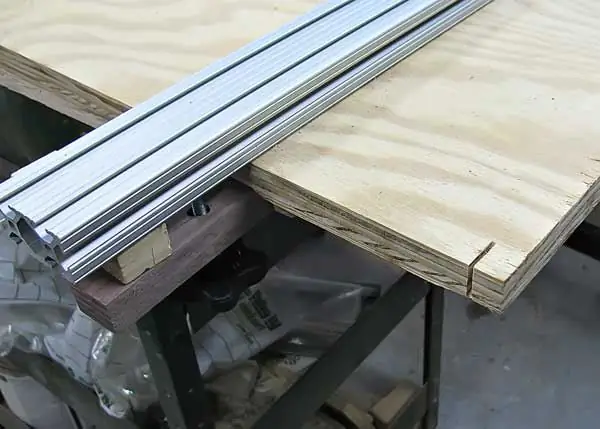

1. Первое, что нужно сделать, это настроить направляющие. Прикрепите балку к дереву и, используя балку в качестве ограждения, сделайте небольшой пробный надрез. Я делаю свои собственные зажимы с Т-образными болтами из твердой древесины. Вы можете сделать Т-образный болт, слегка отшлифуя стороны головки болта с квадратным подголовком, ровно настолько, чтобы он легко скользил в паз.
Шаг 3: Установите калибры для резки

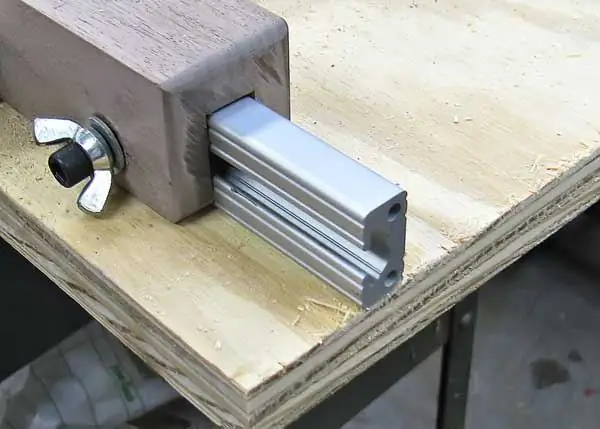

2. Установите оба калибра на сторону реза, ближайшую к главной балке, затяните барашковую гайку сбоку. Это нужно сделать только один раз, хотя я рекомендую проверить эту настройку, если вы меняете лезвия или используете другую пилу.
Шаг 4: Отметьте вырез и закрепите главную балку

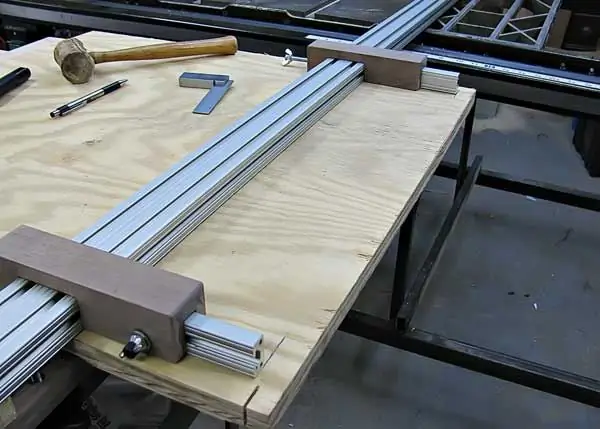

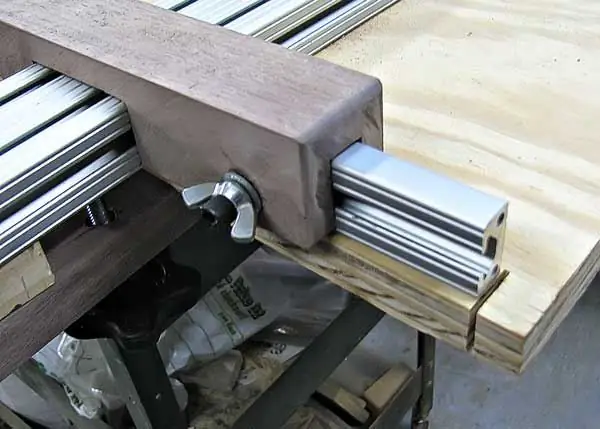

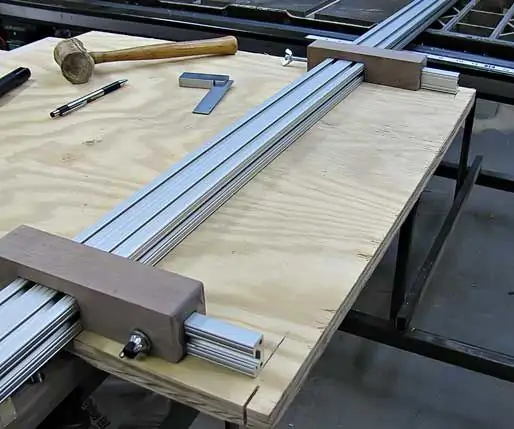

3. Установите направляющие на каждом конце и слегка прижмите их к главной балке. Закрепите балку на детали, установив калибр на линию реза. Не ослабляйте ползун на направляющей.
Шаг 5: сделайте свой вариант
4. Снимите установочные направляющие и сделайте пропил, плотно прижимая пилу к упору.

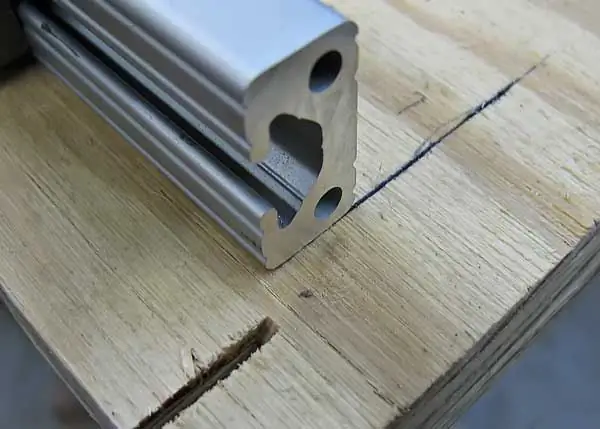

Я только вернул руководство, чтобы показать, что разрез находится в конце руководства по установке.

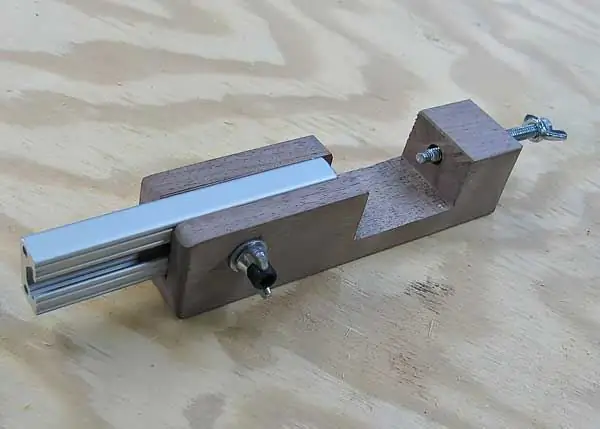

Шаг 6: Создание руководств по установке
Это ключ к получению ваших сокращений там, где вы хотите. До того, как я их сделал, мне потребовалась целая вечность, чтобы точно поставить балку в нужное место, измеряя и зажимая с помощью струбцин.
Размеры зависят от того, что вы используете в качестве основной балки и вашей пилы. Любая хорошая древесина твердых пород должна работать. Я сделал надрезы с помощью лезвия дадо на настольной пиле для широкого и фрезы для узкого. Если у вас нет этих инструментов, есть много способов сделать это. Я сделал довольно плотную посадку, но, оглядываясь назад, они действительно не нужны. Надрезы должны быть под прямым углом к детали и под углом 90 ° друг к другу.

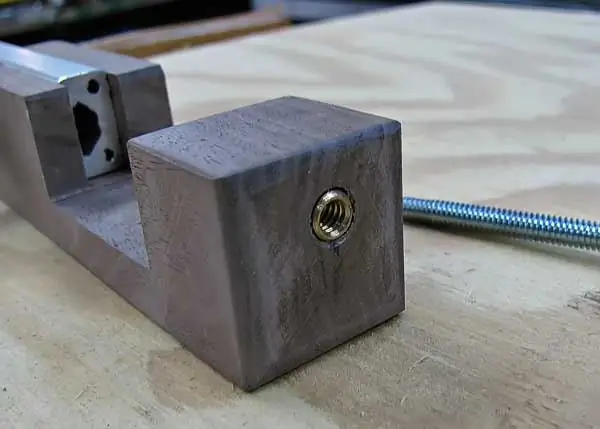

Убедитесь, что у вас есть продольные пути волокон и достаточно материала над широким пазом для некоторой прочности. Если у вас есть сверлильный станок, используйте его, чтобы отверстия для болтов находились под прямым углом к детали. Торцевое отверстие с резьбой не обязательно должно иметь латунную вставку. Мне очень повезло, что я использовал метчик прямо в дерево, это не сильно напрягает.
Боковой зажим должен иметь Т-образный болт, иначе сторона выйдет из паза.
Шаг 7:
Надеюсь, вам понравилось, и это поможет вам вырезать прямые линии при изготовлении опилок.
