Строительство собственной сахарной лачуги всегда было детской мечтой!
Поскольку отец работает полный рабочий день, от проектирования до финального строительства прошло 3 сезона… Да, большая работа, но я очень горжусь результатом! Я приложил все необходимые документы (3D-модель, 2D-чертежи, фотографии) и призываю всех вас отправиться в приключение по изготовлению собственного кленового сиропа. Конечно, если в вашем районе растут клены;-p
Шаг 1: 3D-дизайн и материалы
Приступая к строительству такого рода, лучше составить полный проект строящегося объекта.
Несколько преимуществ:
- при строительстве практически исключены непредвиденные события
- разработать полный список необходимых материалов
- экономия затрат за счет максимального использования стандартных материалов
- позволяет разрабатывать необходимые узлы и т. д.
Я использовал Autodesk Inventor в качестве программного обеспечения для проектирования… Я вложил чертежи и окончательную 3D-модель в это руководство. Вы также найдете список необходимых материалов на последней странице 2D-чертежа.

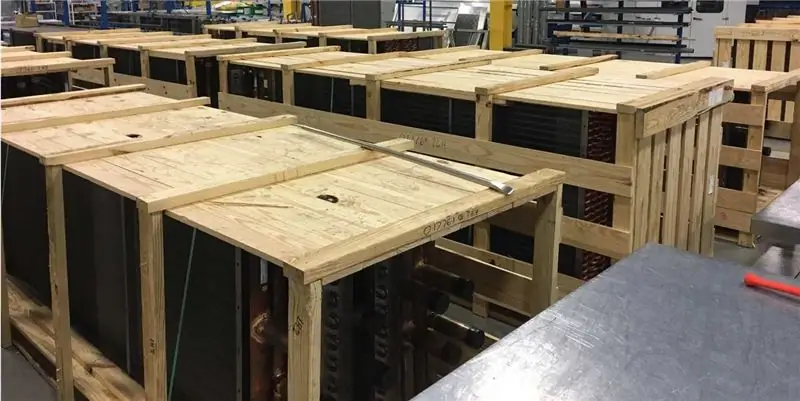

Вся древесина, используемая для внешней отделки, идет из деревянного ящика… эта древесина, предназначенная для утиля, получит право на новую жизнь!
Шаг 2: опора на пол
Я решил использовать бетонные ножки. (дешево и очень прочно)
Я использовал формы диаметром 10 дюймов. Но это могло быть легко диаметром 8 дюймов. Я купил также систему регулируемых ног. (Так позже будет легче точно отрегулировать уровень всей конструкции)
Начните с размещения форм на земле. В качестве ориентира возьмите опору, которая будет самой низкой. Проведите ровную линию и обрежьте остальные формы по длине. Следуйте инструкциям производителя бетона и заливайте формы одну за другой… не забудьте вставить регулируемую опору перед процессом отверждения!
Шаг 3: пол
Чтобы поддержать пол, я построил 2 балки (2 раза по 2х10, скрепленные винтами) из обработанной древесины. Эти балки устанавливаются прямо в регулируемые ножки.
Затем я наращиваю периметр пола, используя 2x8 '' … (поддерживаемых двумя балками)
Затем завершите пол со всей балкой. (Не забудьте добавить подпорки на каждом конце) смотрите фотографии … таким образом, ваше здание будет квадратным в течение многих лет.
И, наконец, я использовал листы фанеры 3/4 дюйма для верха.
(См. Чертеж для всех требуемых размеров)
Шаг 4: Узел дымохода отвода пара
При строительстве сахарной хижины требуется одна особенность … паровой дымоход … Кленовая вода будет кипеть в хижине в течение нескольких часов, поэтому для удаления большого количества пара необходимо. Я решил сделать это в виде сборочного узла, чтобы в дальнейшем избежать большой работы на высоте … Я прикрутил ставни к раме дымохода … позже я создам простую систему для закрытия и открытия жалюзи (доступная с пола).
См. Чертеж для любых размеров
Шаг 5: Сборка стен
К сожалению, я не сфотографировал сборку стен, которую построил. Самостоятельный монтаж стен (на земле) значительно облегчит жизнь. Я даже предустановил на всех стенах кембриджи… всегда проще и быстрее установить горизонтально.
В отличие от чертежа, я не устанавливал фронтоны крыши на сборку передней и задней стенок… наконец, без них стало легче обойтись.
Шаг 6: Сборка стен
Начните с крепления одной из стен к конструкции пола. Временно зафиксируйте (хорошо выровняйте), используя диагональ. Впоследствии размещайте остальные 3 стены всегда на одном уровне. Прикрепите все стены к полу и между собой.
Как вы можете видеть на фотографиях, я начал укладывать паровой химин. Пришлось затащить его в каюту, прежде чем закрыть все стены… (он не прошел через дверной проем). Этот узел довольно тяжелый… Моей первой задачей было закрепить его над стенами. То, что мне удалось сделать, потребовалось немного терпения и самодельной системы рычагов.

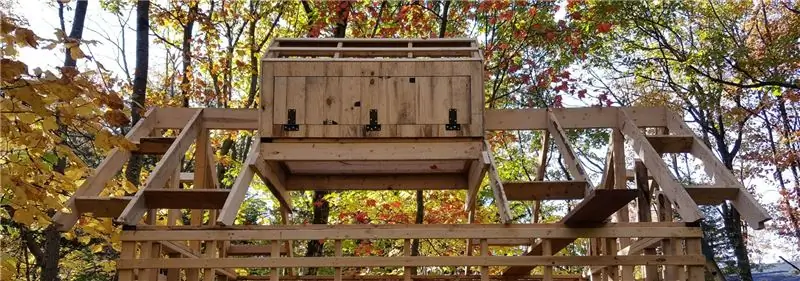

Шаг 7: Завершение строительства кровли и установка парового дымохода
Пришла осень… Цвета деревьев были великолепны! Какое прекрасное время года для работы на свежем воздухе!
Этот шаг заключался в сборке последней стропильной фермы и окончательной установке парового дымохода. Наконец, я увидел перед собой подобие сахарной хижины! Что ж, доволен!
Пожалуйста, обратитесь к двухмерному чертежу, чтобы узнать все необходимые размеры…
Шаг 8: Крыша Форренса
Поскольку я уже установил выступы каждой стены, мне просто нужно было установить оставшиеся выступы крыши.
Начало ноября… а снег уже был!
Материалом кровли служила кровля из металлопрофиля (Vicwest)… поэтому подкладывать древесину не обязательно.
Шаг 9: кровля
Я с нетерпением ждал этого шага … Моя сахарная хижина находится прямо под многими деревьями … вот почему я искал кровельное решение, которое было бы легко установить, экономично и, что самое главное, не требовало больших затрат на обслуживание!
Ultravic (от компании Vicwest) идеально подошел мне… Я даже мог выбрать цвет… цвет, который напомнил бы мне старый стиль квебекской сахарной лачуги!
Я приложил список материалов с деталями отделки выше.
Результатом я очень доволен, и без ухода он прослужит долгие годы!
Шаг 10: сайдинг, дверь, софит
Последний большой шаг перед хижиной, защищенной от непогоды… сайдингом!
По одной доске, гвоздь за гвоздем… На выполнение работы у меня ушло около 12 часов… самая красивая вещь… это стоило мне 0 долларов за всю эту древесину… (Только мое время, чтобы удалить все скобы из ящика)… но тем не менее, хороший способ утилизировать вещи!
Я купил действительно красивую и аккуратную дверь от kijiji (служба интернет-объявлений)… цельнометаллическая… и цвет идеально сочетается с крышей… почти волшебство!
Шаг 11: дымоход
Еще один хороший шаг был передо мной, прежде чем моя сахарная лачуга заработала… Дымоход…
Я оценил различные варианты, доступные на рынке… Для дымохода по разумной цене… Я выбрал одностенный дымоход… К минусам, делая этот выбор, я должен был убедиться, что у меня есть зазор 18 дюймов для любых горючих материалов. материал…
Решил сделать проход стены из бетонной плиты… очень экономичное решение. Шаги довольно простые, сделайте опалубку… закрепите нужные концы труб. (В моем случае я выбрал 36-дюймовую трубу, которую хотел отпустить на 24 дюйма внутрь). перемешать и залить бетон. Вуаля!
Затем проделал в кабине необходимое отверстие, добавил 2 опоры (ножка для плиты).
Общая длина дымохода должна быть в 3 раза больше длины испарителя. с моей конструкцией дымохода это не было проблемой.
Я сделал специальные крепления сзади, чтобы все было на месте.
Я сделал тест, все работает отлично! Даааааааааааааааааааааааа!
Шаг 12: Готовы к сахарному сезону 2019
До начала сахарного сезона осталось около 1 месяца! Wooohooo!
Я почти не могу поверить, что наконец-то это сделал! Я ГОТОВ !
Чтобы получить кленовую воду, лучшая температура - от -4 ° C ночью до 4 ° C днем… в основном это бывает в моем регионе в марте…
Между тем, почему бы не украсить изнутри…
Позже я опубликую инструкцию о том, как сделать свой собственный кленовый сироп!:-D!
