Мы построили этот мост и несколько лет назад написали книгу «Как мы это сделали». Я подумал, что было бы весело поделиться основами этого дизайна в качестве руководства для людей, у которых достаточно навыков, чтобы иметь возможность брать информацию и работать с ней. И, как мы делаем в нашей книге, мы рекомендуем, чтобы ваш конкретный проект был одобрен инженером на всякий случай.
Итак, поехали! У нас также есть блог с довольно свежим прайс-листом на материалы, подсказками и другими проектами. Ссылка находится в конце этой инструкции.
PS Большое спасибо за голоса в Конкурсе на открытом воздухе! Мы финалисты по состоянию на 6 октября 2017 года и очень рады!
Шаг 1: Дизайн
Вот наш проект 80-футового пешеходного моста, который пересекает наш ручей и находится достаточно далеко, чтобы выдержать серьезное наводнение. Задача заключалась в том, чтобы сделать как можно больше без использования техники или плавания. Даже если ваш ручей не такой широкий, подумайте о стадии паводка и двигайтесь оттуда.
На чертеже показано все, что использовалось для строительства моста, кроме системы фиксации троса, которая изображена ниже и на видео.
Шаг 2: установите четыре сообщения

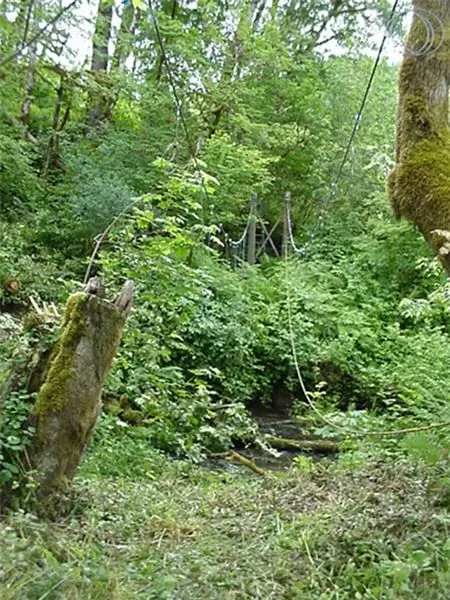

После очистки сайта мы установили четыре поста.
Шаг 3: Мертвецы…
Мертвые люди - жизненно важная часть этой конструкции (фундамент в земле). Спроектированные с учетом нагрузки, они были закопаны и закреплены до того, как были введены подвесные тросы.
Шаг 4: Постройте кабельную систему
Подвесные тросы и стрингеры были разрезаны и собраны на месте. Из-за стиля Золотых Ворот каждый стрингер должен был быть определенной высоты, чтобы палуба оставалась на уровне слегка увенчанной.
Шаг 5: рассмотрите резонанс
Стрингеры также были расположены так, чтобы иметь дело с гармоническим резонансом. Однако имейте в виду, что это подвесной мост, и он будет двигаться, когда вы идете по нему. Ой!
Шаг 6: протяните тросы и стрингеры
Использование грузовика на одной стороне ручья перевезло кабели через ручей с закатанными стрингерами, чтобы они не запутались. Кабели были закреплены на месте.
Шаг 7: Добавьте опорные балки
Мы использовали нашу запатентованную систему фиксации троса для крепления балок. Эта система позволяет производить сборку «на лету» и при необходимости легко ремонтировать / заменять балки (балки). Временные доски были выложены, когда мы продвигались по пролету.
В фильме показано, как именно работает система блокировки с тросом. Магия системы заключается в перевернутом расположении замочной скважины между двумя компонентами. Отметим, что адреса электронной почты и веб-сайта, указанных в конце, больше нет. YouTube не позволяет нам редактировать видео.

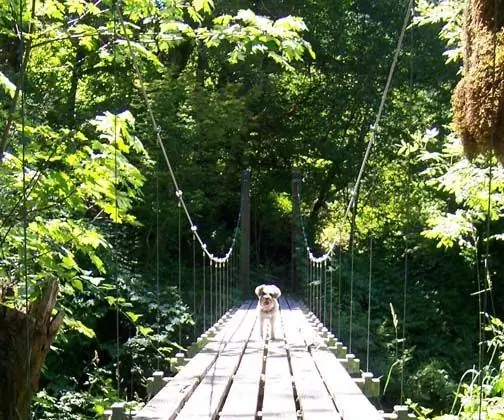

Шаг 8: Добавьте настил
После того, как балки были на месте, мы добавили настил.
Шаг 9: Теперь мы можем перейти на другую сторону и остаться сухими

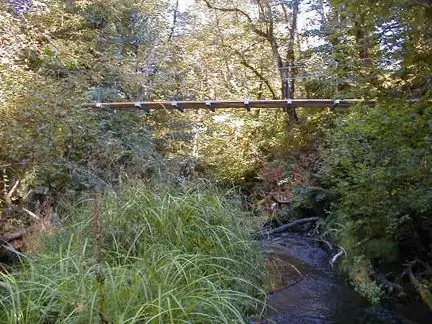

Этот мост был нашим доступом через ручей к источнику на протяжении многих лет, и он выдерживает несколько крупных наводнений. Несколько деревьев попали в него, но это не было поэтапно. Недавно мы отрегулировали стяжные муфты на тросах мертвецов, чтобы уменьшить провисание палубы от ударов деревьев.
Шаг 10. Дополнительная информация…
Обратите внимание, что все фотографии и иллюстрации взяты из нашей книги «Строительство небольшого подвесного моста с тросом с помощью системы фиксации троса». Книгу легко найти на Amazon.com, если вы посмотрите ее, а наш блог с дополнительной информацией - wildcatman.wordpress.com. Надеюсь, этой информации достаточно, чтобы вдохновить вас!
Второй приз Outside Contest 2017
