Посоветовавшись с коллегой, производитель и блогер Angry Monk взялся за 3D-печать работающего механического карандаша одним отпечатком. Карандаш полностью функциональный и довольно стильный.

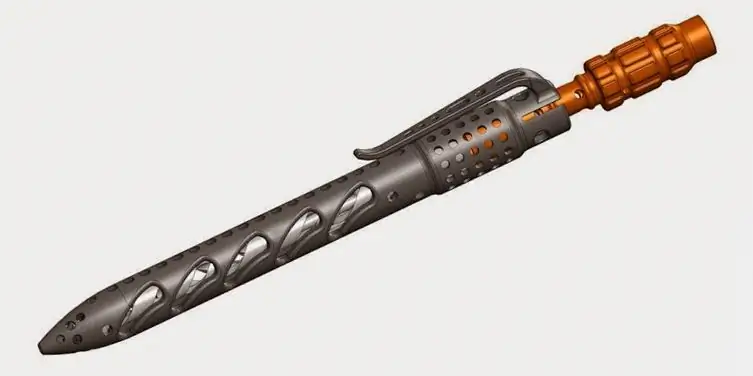

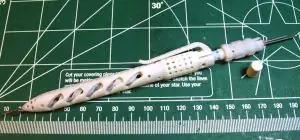

Карандаш, состоящий из четырех независимо движущихся частей, был полностью собран на 3D-принтере Stratasys Objet Eden500V из белого полипропиленового материала с водорастворимой гелеобразной опорной структурой. Отверстия по бокам карандаша не являются строго декоративными, но на самом деле позволяют легко снимать опоры. Карандаш длиной около 6,5 дюймов (16,51 см) примерно такого же размера, как и любой другой механический карандаш. Он использует стандартный стержень 0,9 мм, ластики 0,7 мм и имеет небольшую внутреннюю полость, в которую можно поместить дополнительные кусочки свинца.
Angry Monk обнаружил, что попытки спроектировать объект для печати из стандартного механического карандаша были бесполезны, поскольку они слишком полагались на внутреннюю пружину и плотно прилегающие детали. По сути, ему пришлось полностью переделать свой механический карандаш с нуля. Посмотрите видео, в котором Angry Monk объясняет процесс проектирования и демонстрирует невероятно умный внутренний механизм:

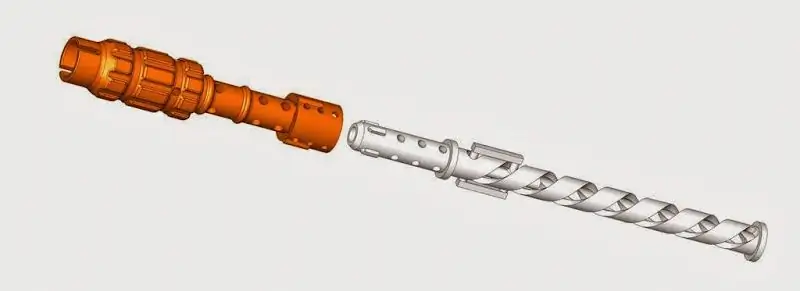

Его дизайн работает как винт внутри полого карандаша. Вы начинаете с вращения задней части карандаша, поворачивая винтообразный механизм внутри, который выдавливает стержень на 1,2 мм за раз. Винтовая часть имеет двенадцать фиксаторов, которые защелкиваются после каждого успешного поворота, и если вы повернете ее в противоположном направлении, грифель можно будет легко протолкнуть обратно внутрь карандаша. Соскальзывание грифеля предотвращается тремя крошечными пальцами на передней части карандаша внутри кончика.
«В этой конструкции я попытался сохранить все основные функции механического карандаша. Я считаю, что добился этого. Кроме того, он выглядит круто и хорошо работает. Я доволен тем, как вышел этот проект». Дизайн был размещен на Shapeways, однако он пока недоступен для скачивания или продажи, так как Angry Monk все еще пытается проверить, можно ли его распечатать без промышленного 3D-принтера, такого как Eden500V. Вы можете найти больше информации о том, как он сделал свой карандаш, в его блоге, где он также разместил несколько других замечательных проектов 3D-печати.
