Это руководство покажет вам все, что вам нужно, чтобы собрать довольно большую электрическую систему солнечных батарей. Вам понадобятся:
Расходные материалы: Солнечные панели Контроллер заряда Зарядное устройство 2 Кабель AWG По крайней мере один 12-вольтный морской аккумулятор глубокого разряда Механические проушины 1 инвертор питания 1 сумка Rubbermaid или другой контейнер 1 зарядное устройство Инструменты: Резаки для кабелей Красная изолента Отвертка Дрель Полумесяц начал.

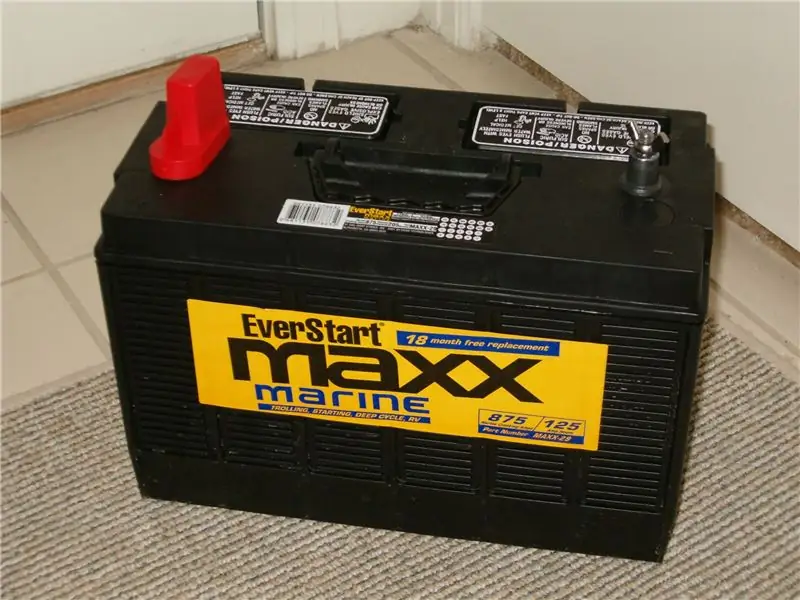

Шаг 1. Подготовка батарей

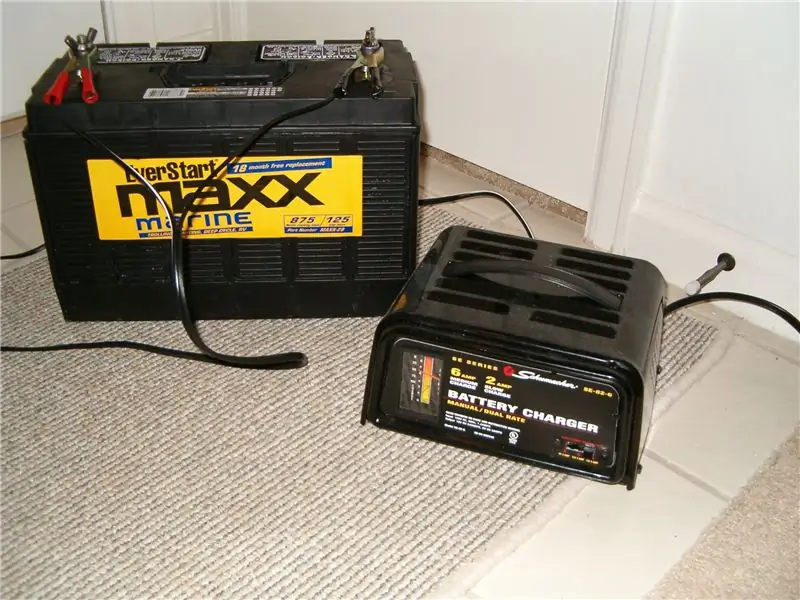

Первое, что вам нужно сделать, это зарядить аккумуляторы с помощью зарядного устройства. Это гарантирует, что они полностью заряжены и готовы к установке. Я купил свои батареи новыми, и их было около 60%.

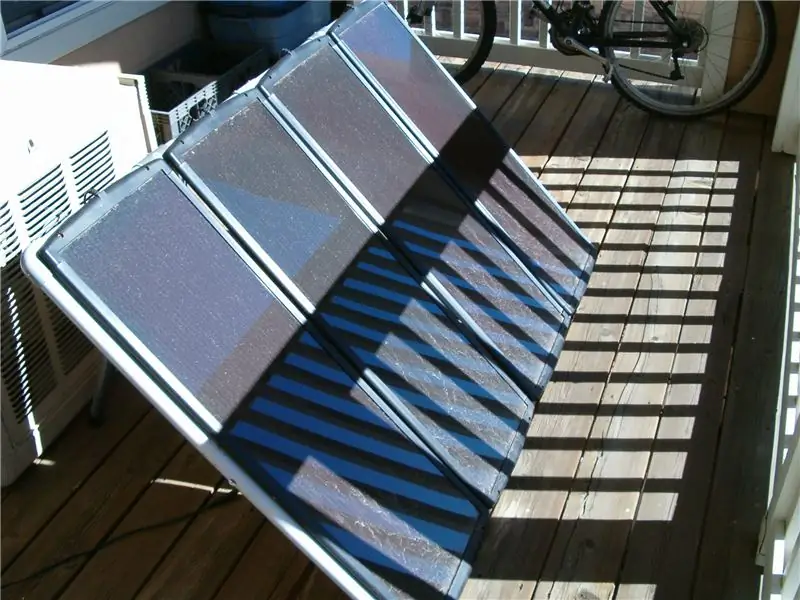

Пока батареи заряжаются, вы можете установить солнечные панели, подключить их и подготовить к работе.
Шаг 2: Поместите батареи в контейнер

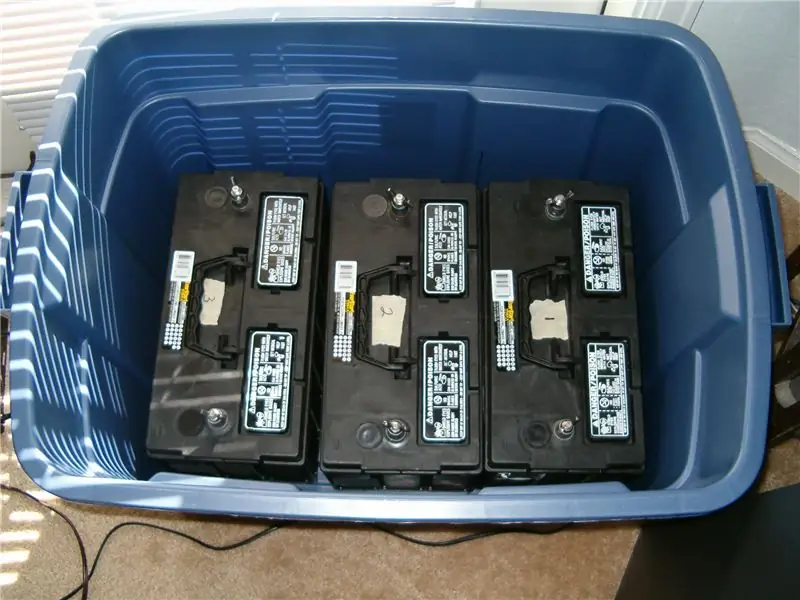

После полной зарядки аккумуляторов поместите их в контейнер и. Убедитесь, что все положительные (+) клеммы находятся с одной стороны, а отрицательные (-) - с другой. После установки измерьте расстояние от клеммы до клеммы, чтобы установить перемычки.
Шаг 3: Создание перемычек

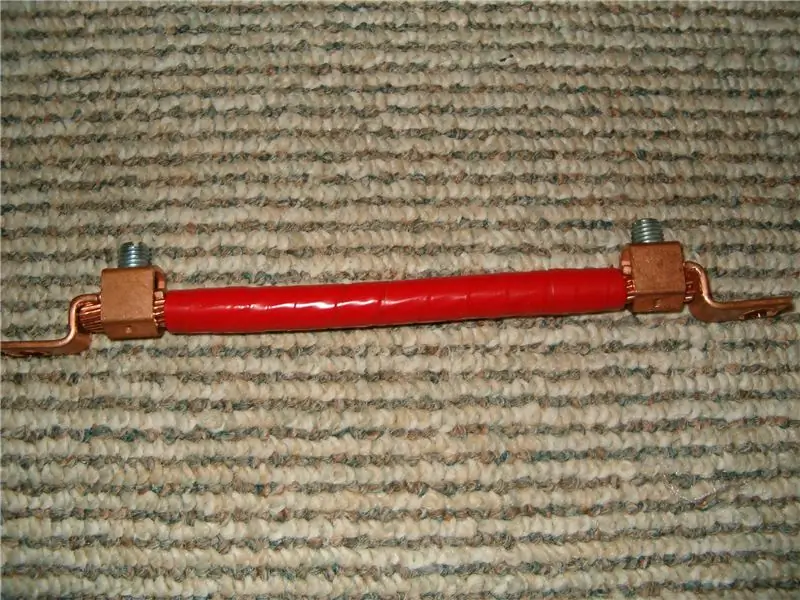

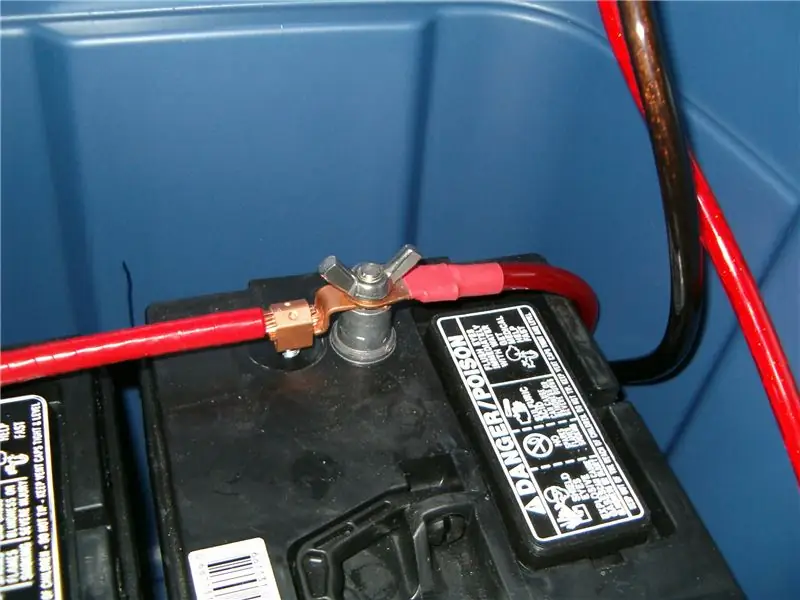

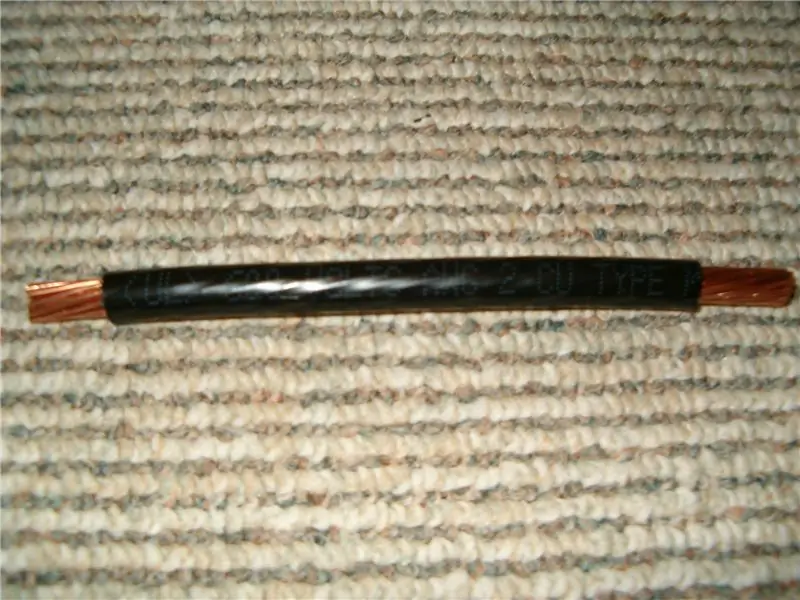

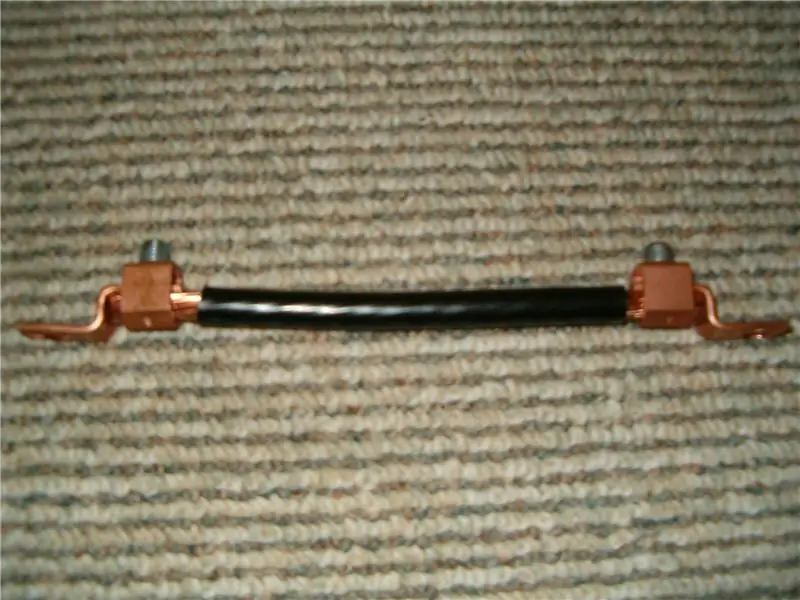

Далее мы хотим подключить батареи параллельно. Для этого сделайте несколько перемычек из кабеля 2 AWG. Примечание. Убедитесь, что размер перемычек соответствует вашей системе. Если вы хотите использовать инвертор большего размера, вам понадобится кабель большего размера. 1200 Вт / 12 вольт = 100 ампер. В зависимости от того, куда вы смотрите, кабель 2 AWG рассчитан примерно на 100 ампер. Если вы хотите использовать, скажем, инвертор на 2400 Вт, вам следует использовать 2 кабеля на перемычку. Измерьте расстояние между клеммами и отрежьте кабель до нужной длины. Затем добавьте механические выступы. Поскольку клеммы аккумулятора были немного больше, чем отверстия в ушках, которые я купил, я просверлил их, чтобы они соответствовали.
Шаг 4: подготовка крышки

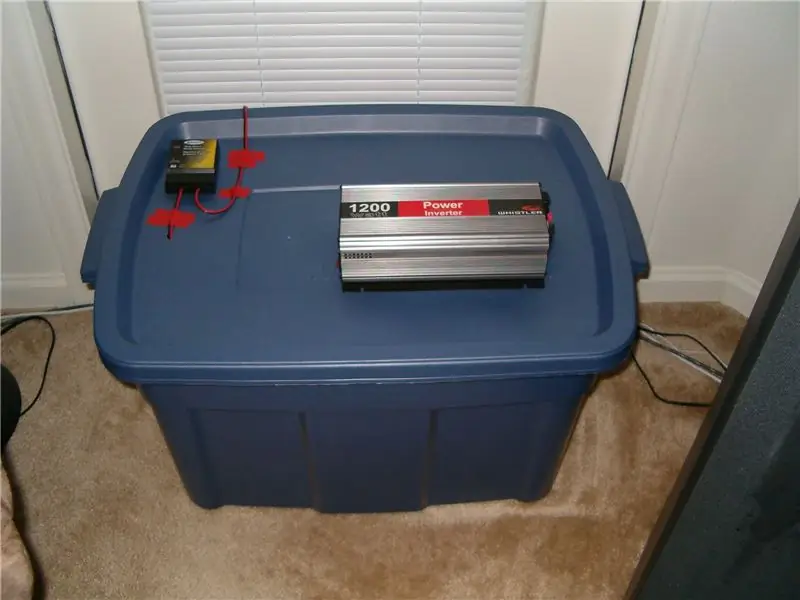

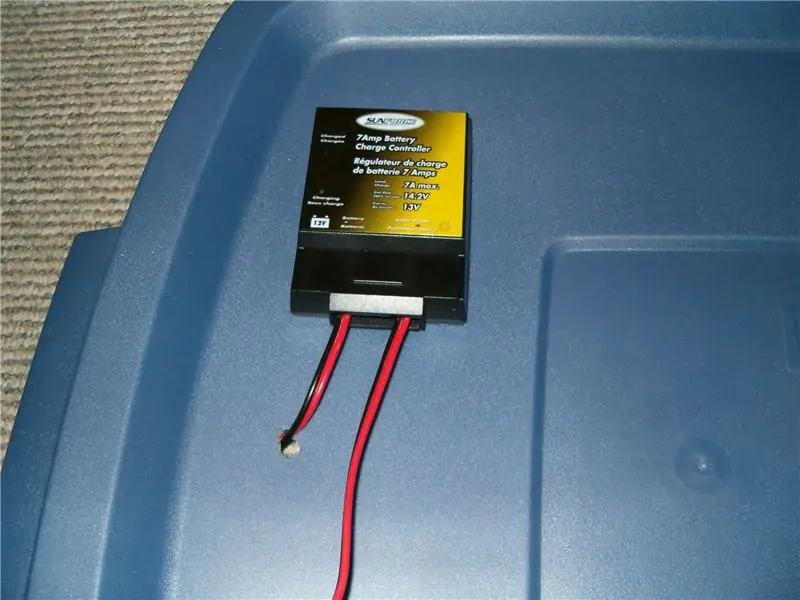

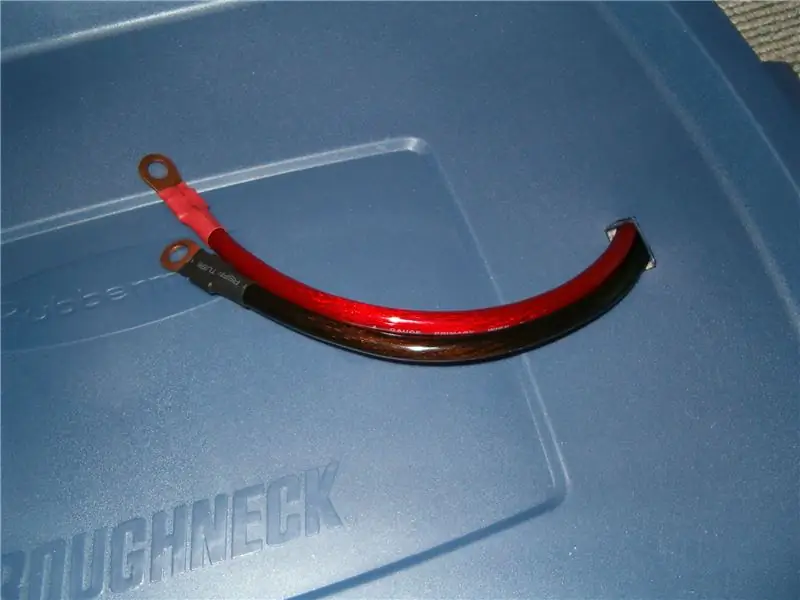

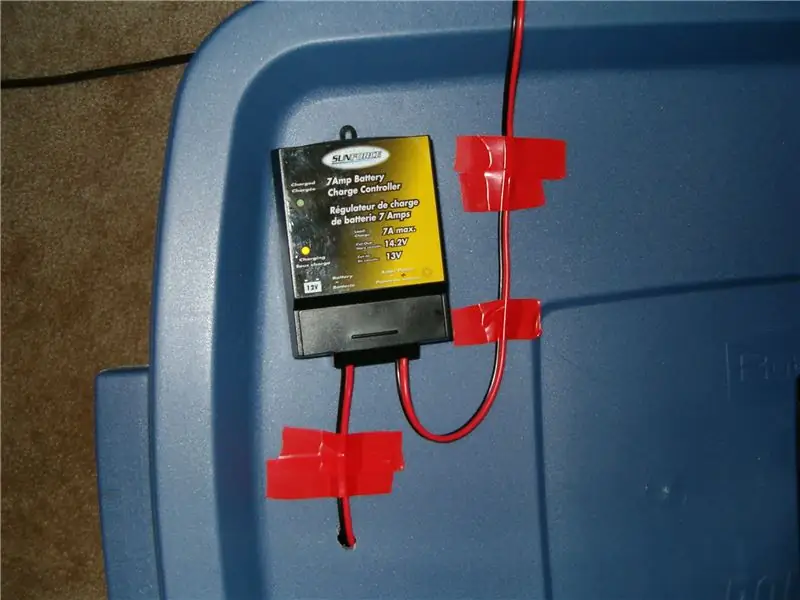

Теперь добавьте несколько отверстий в крышке, чтобы пропустить провода для контроллера заряда и инвертора. Хотел снаружи контроллер заряда чтоб было видно. Вы можете так же легко положить его внутрь контейнера для более скрытого вида.
Шаг 5: Подключение контроллера заряда и инвертора к аккумуляторам

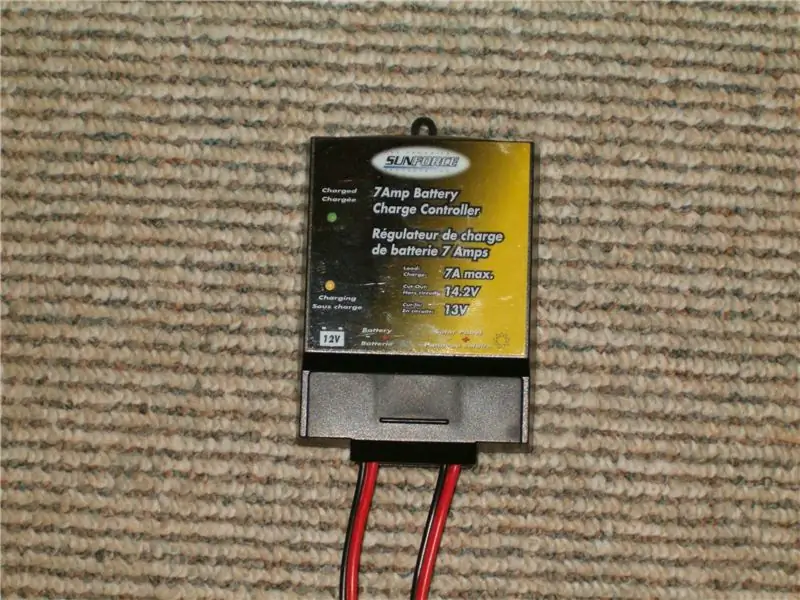

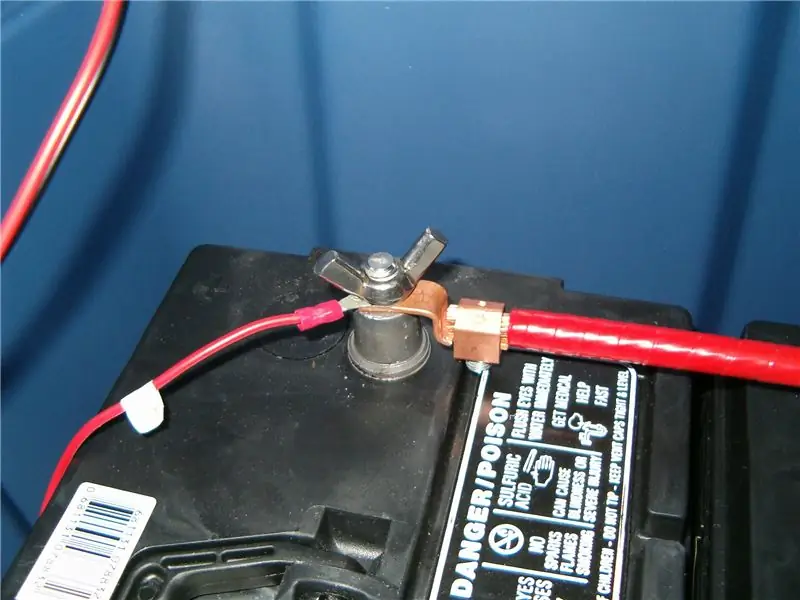

Далее подключаем к аккумуляторам контроллер заряда и инвертор. Убедитесь, что инвертор выключен, а контроллер заряда еще не подключен к солнечным панелям.

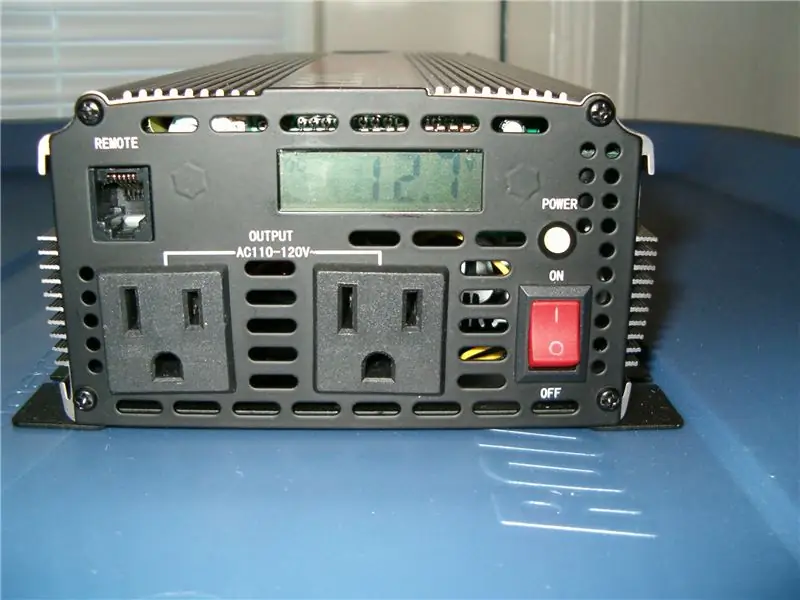

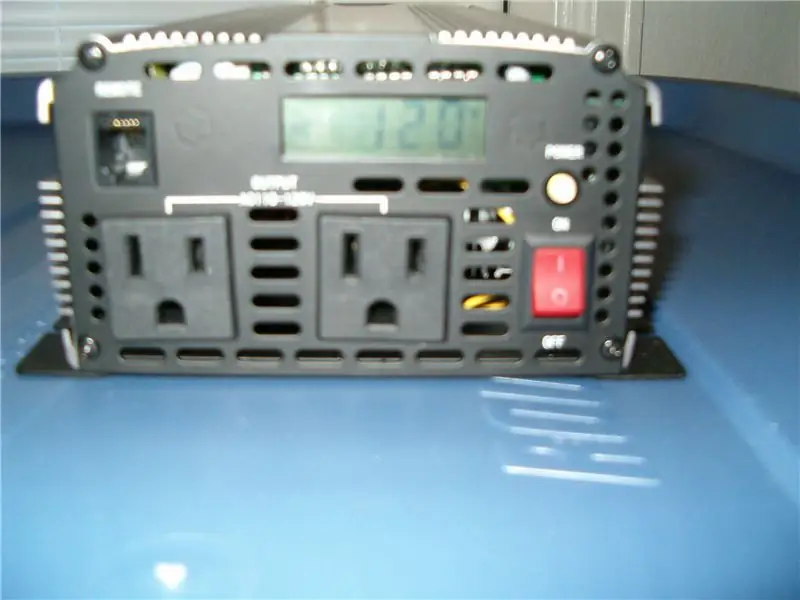

Шаг 6: Окончательная настройка и тестирование
Все должно быть соединено вместе. Осталось только подключить контроллер заряда к солнечным панелям, включить инвертор и убедиться, что он работает.
Шаг 7. Несколько заключительных мыслей
Изначально я сделал это устройство в качестве резервного источника питания на случай отключения электроэнергии. Но, думаю, буду использовать чаще. Я не думаю, что солнечные панели достаточно мощные, чтобы заряжать батареи после того, как они разряжаются каждый день. Я буду использовать его в течение нескольких дней и уточню, насколько хорошо система заряжается при постоянном использовании.
Изначально я тестировал одну батарею и смог проработать лампу и свой ноутбук около 5 часов, прежде чем наконец выключил его. Преимущество этого инвертора в том, что он автоматически отключится, если напряжение упадет слишком низко, чтобы предотвратить разряд батарей. Я почти уверен, что с тремя батареями я смогу заряжать более крупные предметы в течение длительного периода времени. Кроме того, это довольно дорогая установка, около 650 долларов. Мои расходы (без налогов или стоимости доставки) и где я получил вещи. Солнечные панели 250 долларов (используются из Craigslist) Морские батареи 240 долларов (для 3 от Walmart) 2 кабеля AWG 5 долларов (примерно на 2 фута от Lowe's) Ушки 8 долларов (для 8 от Lowe's) Инвертор на 1200 Вт 130 долларов (Amazon.com) У меня была резиновая горничная контейнер, зарядное устройство и контроллер заряда поставлялись вместе с солнечными батареями. Я не думаю, что это нереально потратить около 700 долларов или около того, возможно, больше, в зависимости от того, как вы настроили свою систему. В зависимости от того, как это работает, я, скорее всего, перейду на несколько более совершенных солнечных панелей, увеличу размер массива солнечных панелей и получу еще несколько батарей. Если что-то неясно, оставляйте комментарии / вопросы, и я буду более чем счастлив обновить их.
