Если у вас есть старый частотомер «Racal-Dana 199x» или аналогичный 10-мегагерцовый частотный преобразователь с плохим допуском «стандартный кварцевый генератор» или чуть лучше «температурно-компенсированный кварцевый генератор» (TCXO), вы можете обновить его. до высокостабильного кварцевого генератора, управляемого печью (OCXO), менее чем за 25 долларов. [Gerry Sweeney] делится своими инструкциями по проектированию и изготовлению самодельной схемы OCXO, которую он сделал для своего частотомера Racal-Dana. Мы видели, как [Джерри] выполнил аналогичную модернизацию своего HP 53151A, однако эта схема более универсальна и может быть закреплена на небольшой секции паяемой перфокарты.
Генераторы, управляемые печью, поддерживают стабильную температуру кристалла, что, в свою очередь, улучшает стабильность частоты. В зависимости от того, с чего вы начинаете, добавление OCXO может улучшить переносимость частоты на 1-3 порядка. Конечно, это не так хорошо, как сборка рубидиевого стандарта частоты, которую мы видели в прошлом, но, как утверждает [Герри], хорошо иметь переносной автономный частотомер, который не нужно подключать к его рубидиевой частоте. стандарт.

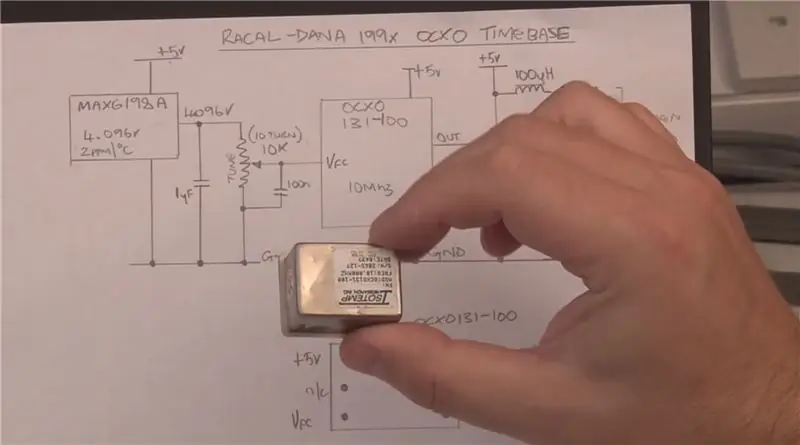

Инструкции, схемы и таблицы данных [Gerry] можно использовать для модернизации любого лабораторного оборудования, которое зависит от простого эталона 10 МГц (кристалл или TXCO). Он купил OCXO на eBay примерно за 20 долларов - он может быть очень старым, но мы уверены, что с возрастом они становятся более стабильными. Многим OCXO требуется 5 В, 12 В или 24 В, поэтому ваше оборудование должно соответствовать правильному напряжению и токовой нагрузке. Для калибровки OCXO вам потребуется эталонное переменное напряжение с температурной стабильностью, которое можно регулировать в диапазоне от 1 до 4 вольт. Имевшийся у него MAX6198A отвечал всем требованиям при температурном коэффициенте 5 ppm/°C. Также важно было разместить источник опорного напряжения и подстроечный потенциометр прямо над печью для дополнительной температурной стабильности, а также для устранения любой передачи тепла через крепежный винт.
Вы можете посмотреть видео и узнать подробности после перерыва.
[Dave Jones] дает отличный обзор различных кварцевых генераторов и их характеристик в эпизоде EEVBlog о рубидиевых стандартах частоты.
