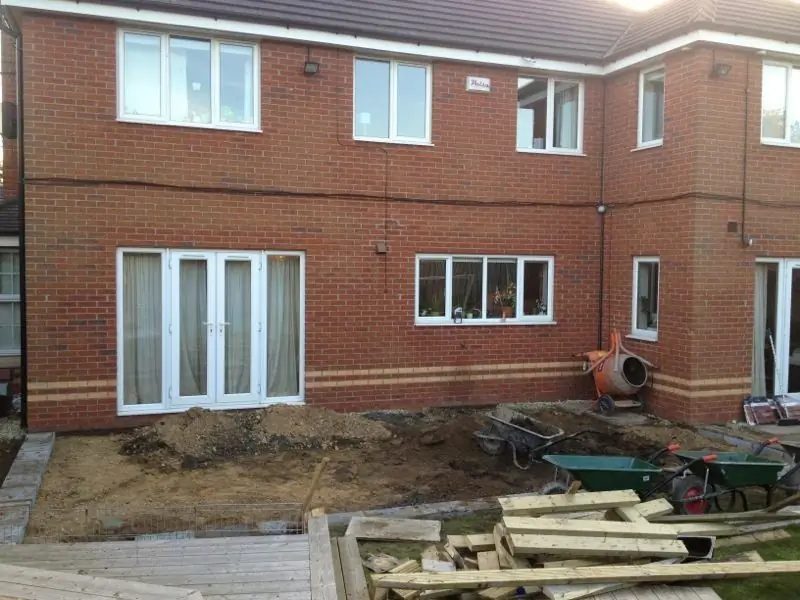

Предпосылкой для этого проекта является то, что моя дочь ремонтировала свой дом, а «старые» (около 10 лет) двери и окна из ПВХ должны были быть выброшены. Возможно, они могли быть проданы на eBay, но поскольку они будут только коллекционными, это несколько ограничит рынок. Строители были счастливы выбросить их всех в мусорное ведро. Я раздумывал над идеей построить садовую комнату, чтобы использовать ее как мастерскую по изготовлению витражей. Моей нынешней мастерской был домашний гараж, и естественное освещение для моего хобби было очень плохим. Также все покрывается древесной пылью, когда я делаю столярные работы. Эти стеклопакеты казались идеальными в качестве основы для светлой и просторной мастерской / сада.
Шаг 1. Планирование
Очевидно, что дверные и оконные рамы Legacy будут определять размер и формат готового здания, и их необходимо будет проектировать с учетом их размера и формата.

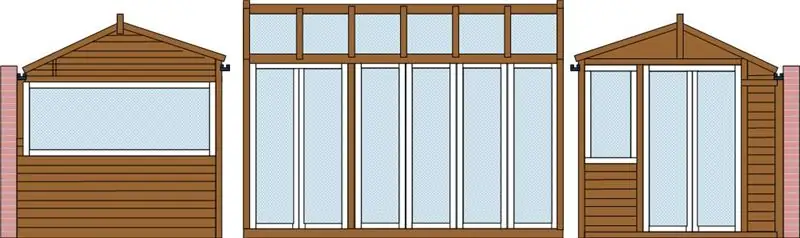

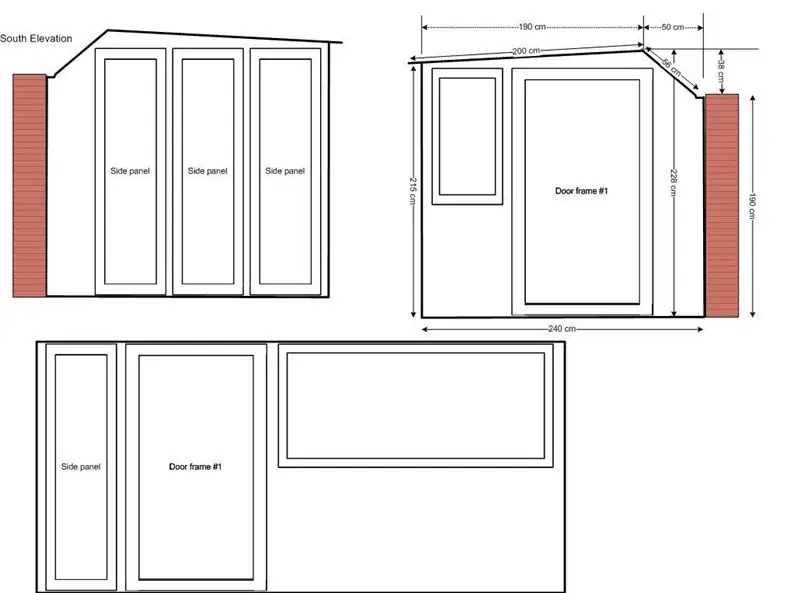

Я использовал Visio как инструмент для масштабирования. Я ввожу все существующие размеры кадров UPVC, а затем поиграю с возможными вариациями. Я хотел прижать здание к существующей стене для вечеринок и не заходить слишком далеко в сад. Поскольку существовала тропа (хотя и не очень!), Я принял ее за крайнюю ширину здания. Я приблизительно оценил длину, подходящую для существующего садового сарая и еще одной старой дорожки под углом 90 градусов к первой. К сожалению, я не смог сделать высоту такой низкой, как хотелось бы, поскольку дверные коробки полноразмерные, подходящие для основного жилища. Это означало, что основание должно быть минимальной глубины, а уклон крыши также должен быть минимальным. Я надеялся на скатную крышу в стиле теплицы, но это привело бы к тому, что последнее здание будет слишком высоким. Я сделал несколько деревянных макетов после того, как определился с окончательным форматом, чтобы показать моим соседям, чтобы они могли внести свой вклад, если захотят.
Некоторые другие структурные соображения заключались в том, что я не хотел, чтобы здание нависало над стеной моих соседей, опиралось на нее или висело на ней. Садовые стены не особо прочны в конструктивном отношении, а нашей было больше 100 лет. Я также хотел иметь возможность собирать из него дождевую воду, чтобы использовать ее в своем огороде. После нескольких недель планирования и размышлений я пришел к дизайну смещенного гребня. Строить не так просто, как предполагалось вначале, но это соответствовало всем требованиям.
Шаг 2: Подготовка основания

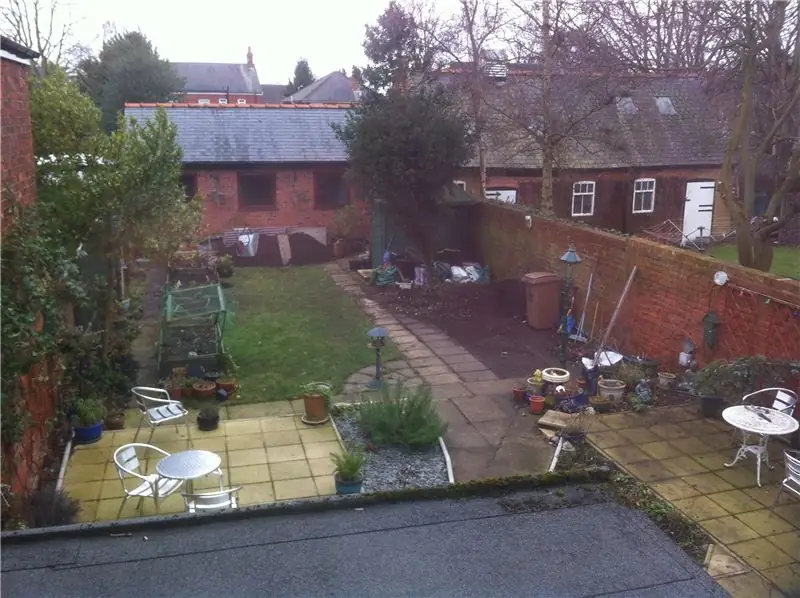

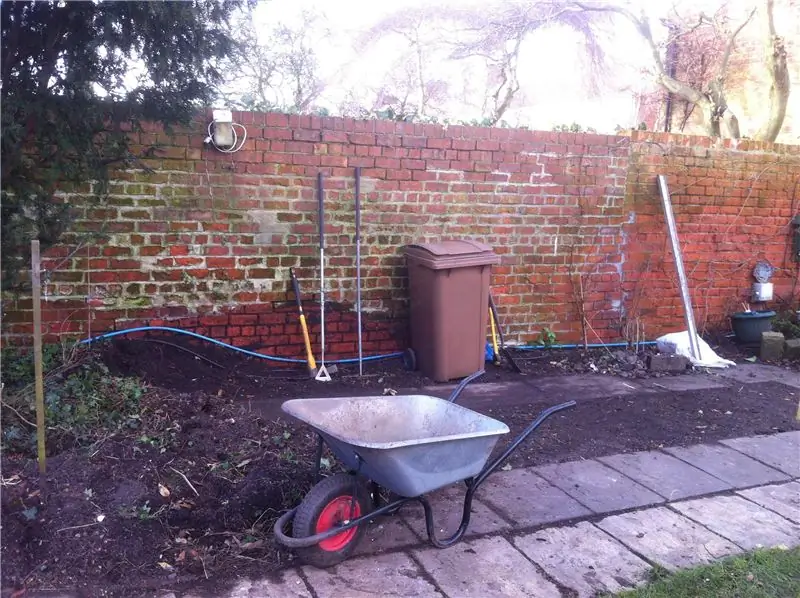

Расчистив участок примерно от 2 тонн верхнего слоя почвы и выровняв его, я использовал одну тонну щебня в качестве хардкора, который я разбил. Я использовал верхний слой почвы на грядках для выращивания овощей. Выкопать деревья и кусты было очень трудно, и я купил Matock, который оказался бесценным для этой изнурительной задачи. К счастью, мой сын Марк приехал в гости из Австралии и предложил свою помощь с укладкой брусчатки. Также мой сосед очень любезно привез брусчатку из дома моей дочери на своем новом блестящем автомобиле 4x4. Без этой действительно большой практической помощи я бы, наверное, все еще смотрел на дикий сад и мечтал построить мастерскую! Спасибо ребята! (и моей прекрасной дочери за то, что она предоставила мне все материалы. Поверх утрамбованного твердого материала мы положили 50-60 мм сухого песка и цемента в соотношении 4: 1, а затем хорошо полили его, когда была уложена последняя брусчатка. сверхпрочный 50 мм. у нас было два невысоких роста, поэтому мы оставили два места и заполнили пустоту очисткой миксером, запасным камнем и песком и цементом в соотношении 3: 1. Мне нужно было быть осторожным, чтобы защитить существующие магистральные и водопроводные трубы и кабели при укладке фундамента я закопал их и накрыл пластиковыми желобами, чтобы они могли расширяться и не хватать бетон.
Шаг 3: Передняя рама - проектирование и сборка
Рамки:
Я выбрал модульную конструкцию, состоящую из двух сторон и одной передней и одной передней. Таким образом я могу построить каждую раму, а затем хранить ее, пока они не будут готовы, а затем собираю их. Встраивая существующие рамы из ПВХ на каждом этапе, я могу обеспечить их надежную и прямую фиксацию.

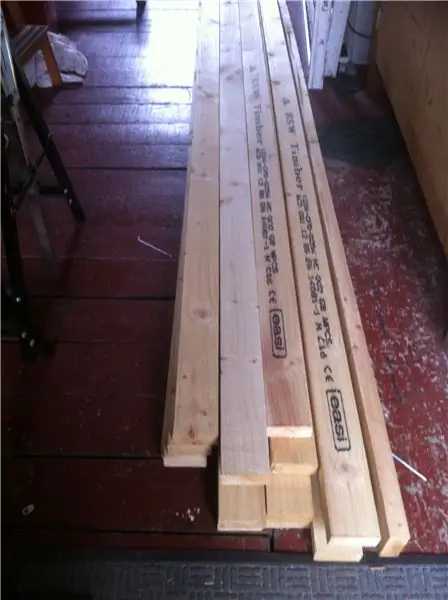

Я использовал древесину довольно низкого качества из хвойных пород, подходящую для шпилек или внутреннего обрамления. Я купил средство для защиты древесины хорошего качества и предварительно обработал все отрезанные отрезки перед закреплением. Я использовал гвоздь, чтобы прикрепить древесину к дереву, и высококачественные шурупы, чтобы прикрепить рамы из ПВХ к деревянной конструкции.
Дизайн первого кадра

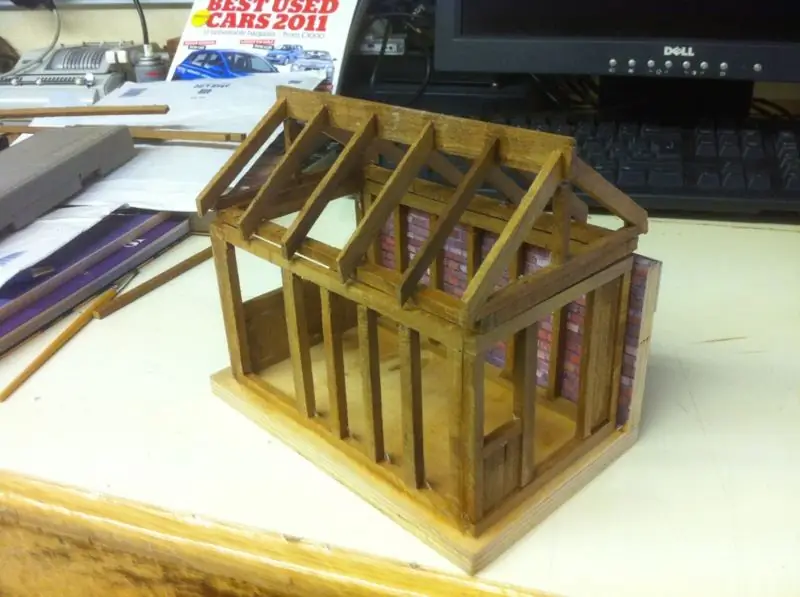

После того, как основание стало достаточно твердым, чтобы на нем можно было стоять, я использовал его в качестве рабочей зоны для создания передней рамы. Я выложил его, отрезав сначала верхнюю и нижнюю балки, зная, что их длина такая же, как у основания. Я сделал несколько небольших моделей, чтобы помочь мне визуализировать лучший макет фреймов UPVC, которые я унаследовал. Я прижал раму из ПВХ к верхней и нижней балкам, чтобы определить точную длину вертикальных балок рамы. После измерения я отрезал четыре из них. Затем я мог бы разложить дверные и оконные рамы, чтобы увидеть, что выглядит правильно. Немного поигравшись, я решил, что длинное окно должно быть на той же высоте, что и дверь, на узких рамах. Я также решил установить по две балки рамы стоек на каждом углу для прочности и размещения внешней облицовки. После небольшого размышления показалось правильным добавить еще одну стойку к каждому из других вертикальных элементов.
Это позволяет плотно прикрепить 4x2 s в каждом углу, предлагая 4-дюймовое соединение. Это также позволяет средним помещать одинаковое количество внешней облицовки. Мне нужно сделать каждый двойной вертикальный луч одинаковой ширины, то есть равной величине, которая остается при вычитании трех кадров UPVC, затем деленных на четыре. Все обрезки можно использовать в каркасе под длинным окном. Я постараюсь расположить их с правильным интервалом, чтобы позволить внутренней изоляционной панели просто поместиться. Поразмыслив, я решил отказаться от дверных порогов и подоконников. Я не думаю, что это повлияет на фактор защиты от атмосферных воздействий, особенно при использовании хорошего количества качественного герметика. Как выяснилось, фасадный фасад защищал от непогоды свес крыши.
Строительство первого кадра

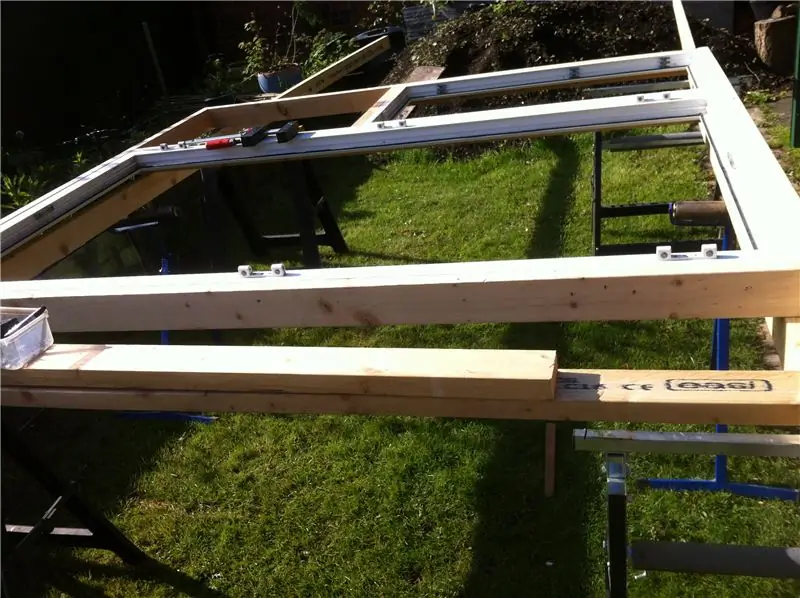

На следующем этапе все детали каркаса обрабатываются консервантом для древесины и прибиваются сверху и снизу пневматическими кольцевыми гвоздями. Дверные и оконные рамы будут прикреплены к деревянному каркасу с помощью высококачественных шурупов по дереву со стороны ПВХ. Все дверные и оконные рамы будут располагаться заподлицо с лицевой стороной деревянной рамы.

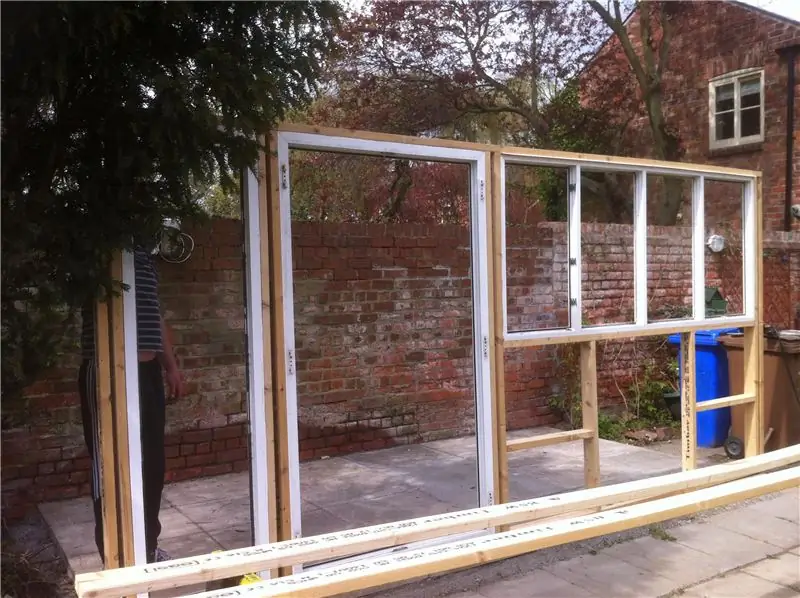

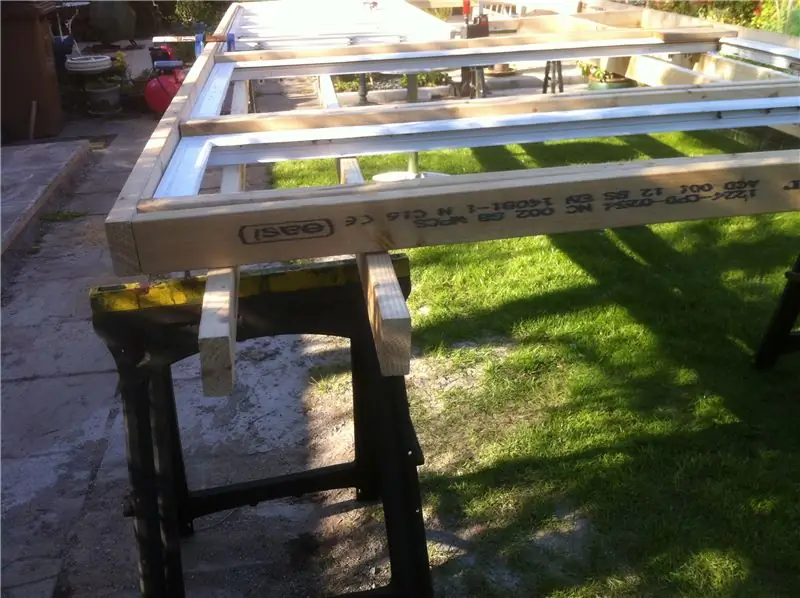

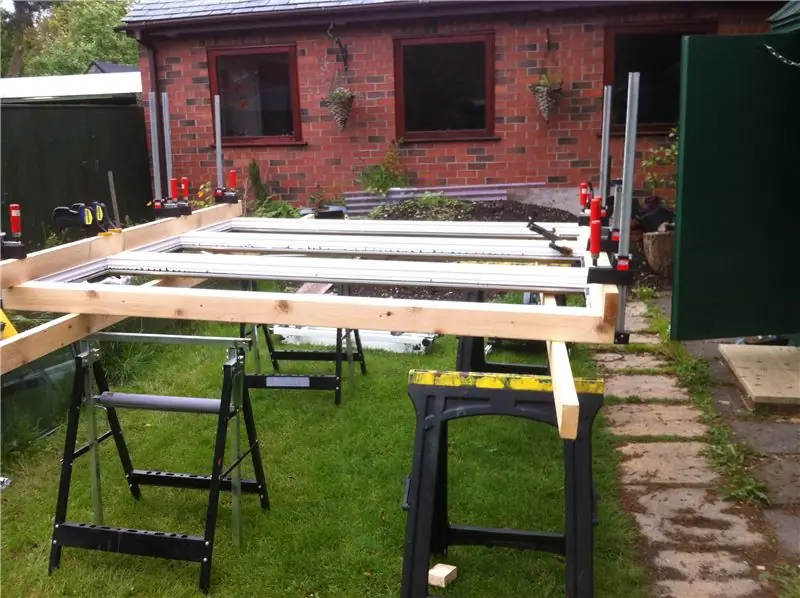

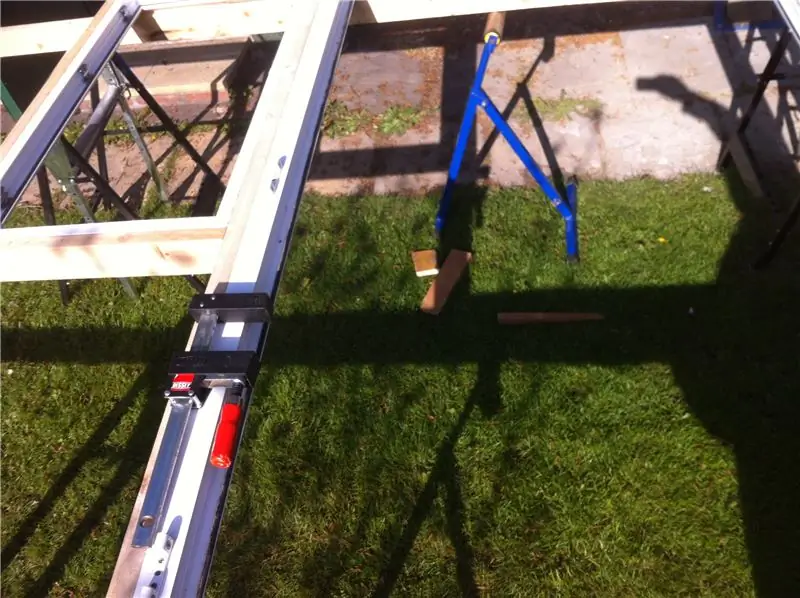

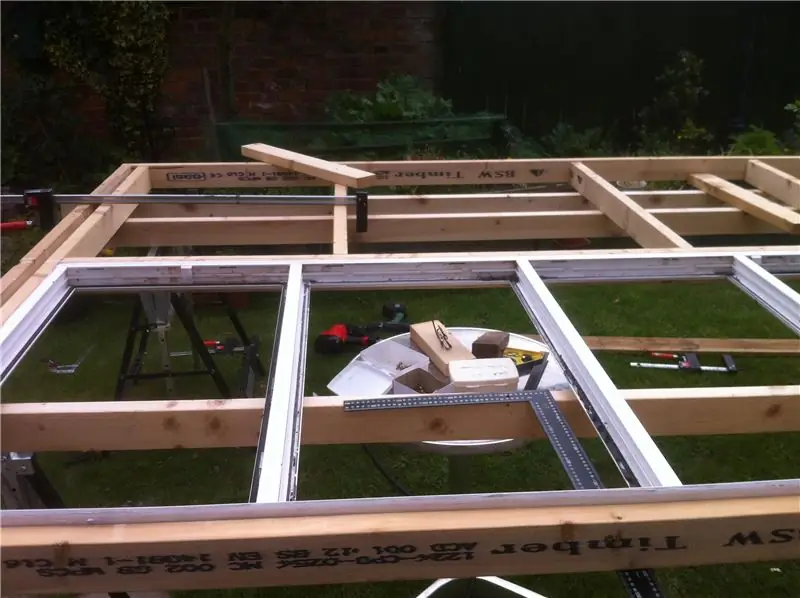

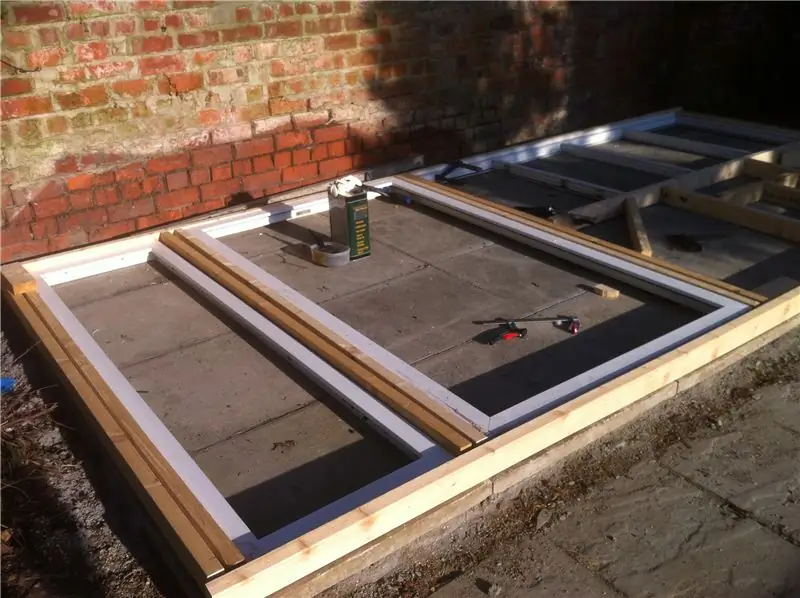

Я решил построить переднюю раму на решетчатой сцене, чтобы не вставать на колени, строя ее. Используя несколько зажимов, я смог удерживать все в регистре, фиксируя каждую деталь. Длинное окно первым расположилось в правом верхнем углу передней рамы. При каждом креплении я проверял квадрат перед тем, как забивать гвоздями или шурупами. Я решил использовать стойки с двойной рамой между каждой рамой из ПВХ. Я рассчитал зазор, переместив все элементы в левую часть нижней балки и измерив оставшееся пространство. Затем я разделил 100 мм на четыре стойки, и таким образом мне понадобился зазор 25 мм. Я нашел подходящий кусок дерева и использовал его в качестве распорки при постройке каркаса.
Поскольку я использовал низкосортную древесину, большая часть ее была немного скручена, поэтому мне приходилось тщательно выбирать каждую деталь, часто заменяя ее по ходу дела. После того, как я отрезал куски, я обработал их высококачественным консервантом для древесины. Чтобы убедиться, что все стойки были одинаковой длины, я собрал их вместе и отшлифовал до одинаковой длины.
В результате двухдневной работы передняя рама была завершена. Несколько ошибок были почти совершены. Двери открывались бы внутрь, что не сработало бы. К счастью, у меня были фотографии из оригинального здания, из которого были удалены эти блоки UPVC, и я мог ссылаться на них. Готовой передней раме потребовались дополнительные руки, чтобы вытащить ее из решетки после завершения.
Шаг 4: Дизайн и сборка оконечных рам
Конструкция рамы

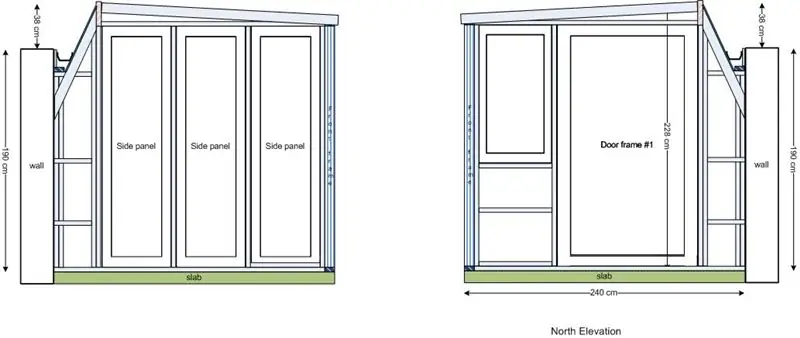

Концевые рамы требуют тщательного обдумывания: одна - для размещения заднего желоба, а две - для того, чтобы примыкающая стена не подвергалась нагрузкам. Это всего лишь садовая стена и не рассчитана на несение нагрузки. Убедившись, что новое здание построено автономно и только упирается в стену, не используя ее, для прочности оно должно сохранять целостность. Во всех элементах проектирования этой сборки я стараюсь учитывать точку зрения своих соседей и следить за тем, чтобы визуальное и структурное влияние было минимальным. Я рассмотрел несколько способов построить небольшую секцию крыши, обращенную против движения. Наиболее сложными элементами, которые следует учитывать при работе с боковыми рамами, является тот факт, что рамы из ПВХ выше, чем разделительная садовая стена, рядом с которой будет стоять здание. Для этого я использовал два разных угла и длины крыши. Если часть крыши покрыта черепицей, обращенная против движения, она не будет пропускать или проливать свет на соседнюю собственность. Создание водосточного желоба ниже прилегающей стены при сохранении водонепроницаемости также вызвало множество проблем. После того, как были доставлены брус конька, детали водостока и облицовка, я мог использовать их, чтобы оценить углы, необходимые для размещения задней конструкции крыши. Основные вертикальные стойки выглядят так, как будто они должны быть около 25 градусов, и это позволит коньковой балке сидеть поверх деревянных рам, удерживающих дверные коробки из ПВХ. Это должно привести к падению передней крыши примерно на 2-3 градуса. Для подтверждения этих первых предположений по-прежнему необходим макет в натуральную величину.

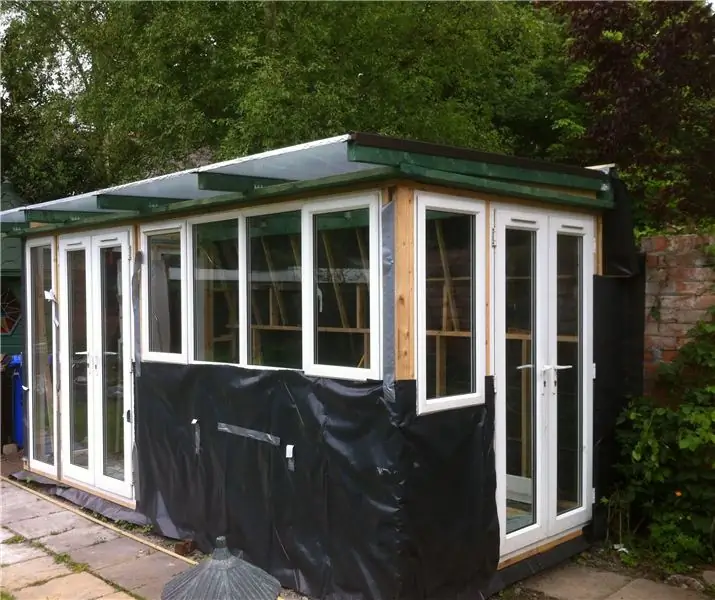

Шаг 5: Сборка и строительство

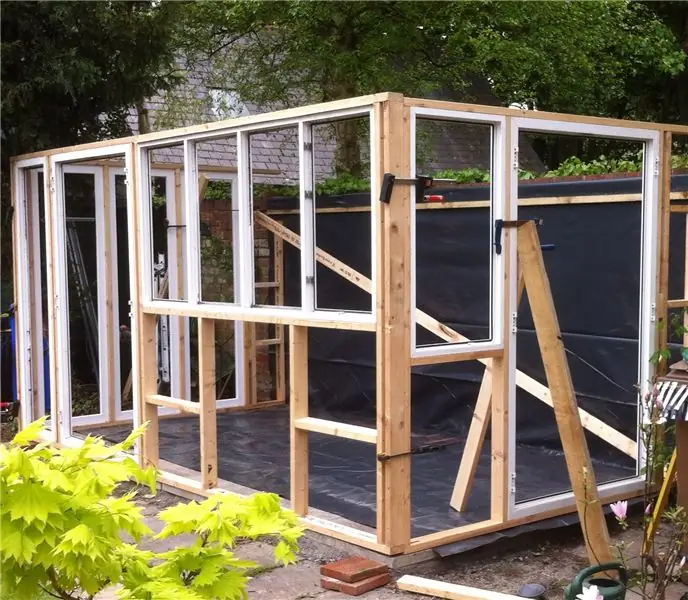

Ключевым моментом здесь является сборка всего абсолютно квадратного и горизонтального уровня. Я был на 30 мм на 2,4 м, и мне пришлось внести болезненные изменения, когда несколько недель спустя я попытался прикрепить панели крыши, которые имеют квадрат ровно 90 градусов. Мне следовало проверить диагонали, чтобы гарантировать 100% квадратную сборку, чего я не делал и заплатил за это позже.

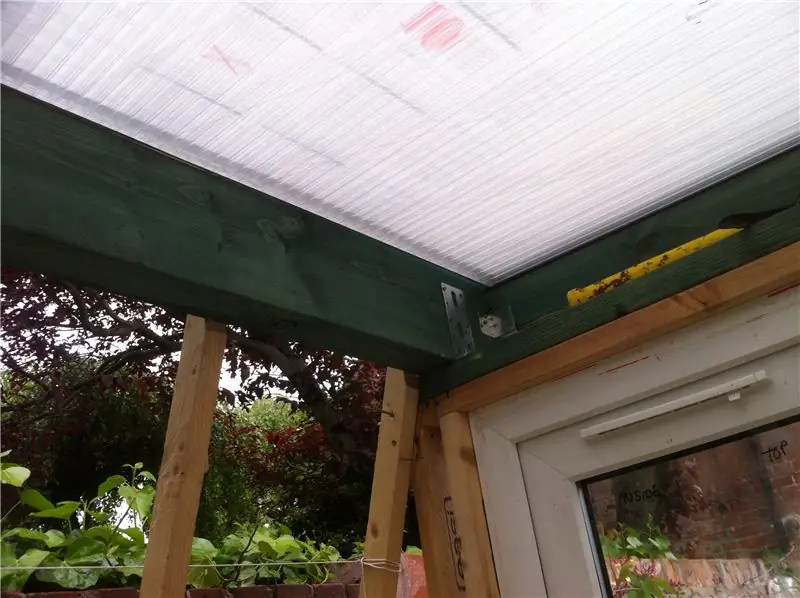

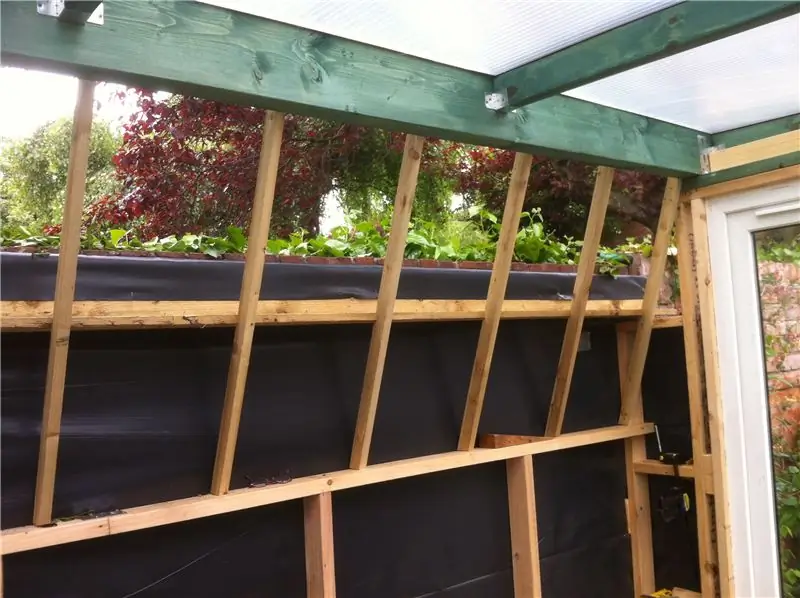

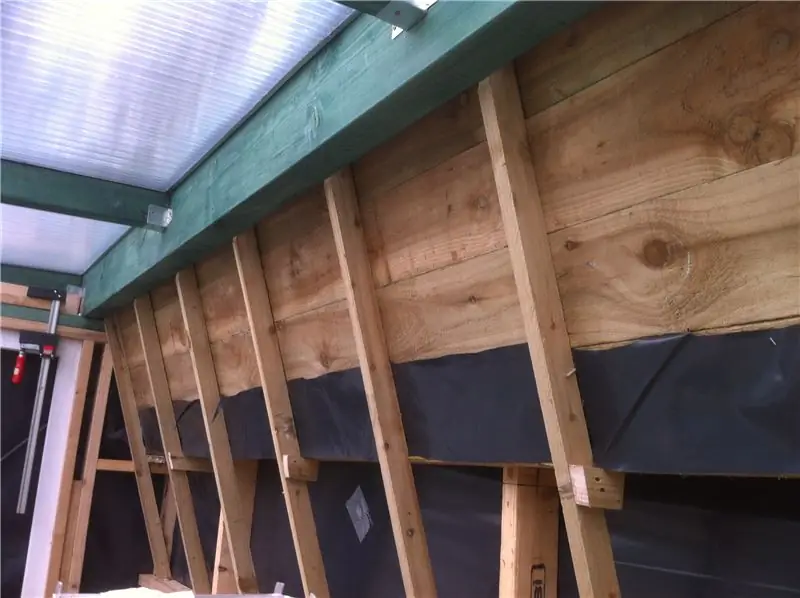

Сначала я начал с того, что повесил лист DPC на садовую стену, затем, когда я соединил рамы вместе, и они стояли напротив DPC, я мог убедиться, что все будет сухим в садовой комнате. Я решил использовать очень прочную коньковую балку и повесить на нее все. Я получил угол наклона передней крыши около 4 градусов. Производители листового поликарбоната утверждают, что минимальное падение - 5 градусов. Маленькая задняя крыша около 60 градусов войлочная. Я установил пластиковый водосточный желоб, а затем снова свалял его в канаву, используя защитные листы для карнизов. Из-за разницы между листами крыши из поликарбоната и базовым размером у меня получился передний свес крыши. Это выглядело нормально, поэтому я решил оставить листы крыши нетронутыми и пошел на свес. Конструкция боковой рамы позволяла расположить задний желоб ниже прилегающей стены, но при этом вмещать полноразмерные рамы из ПВХ.
Шаг 6: Завершение
Окончательное завершение довольно простое, и изображения лучше всего рассказывают историю. Я прикрепил внешнюю облицовку скобами, и это был очень быстрый и простой метод. Панели крыши поставлялись с секциями остекления из сплава, и я закончил крышу липкой свинцовой лентой для остекления.

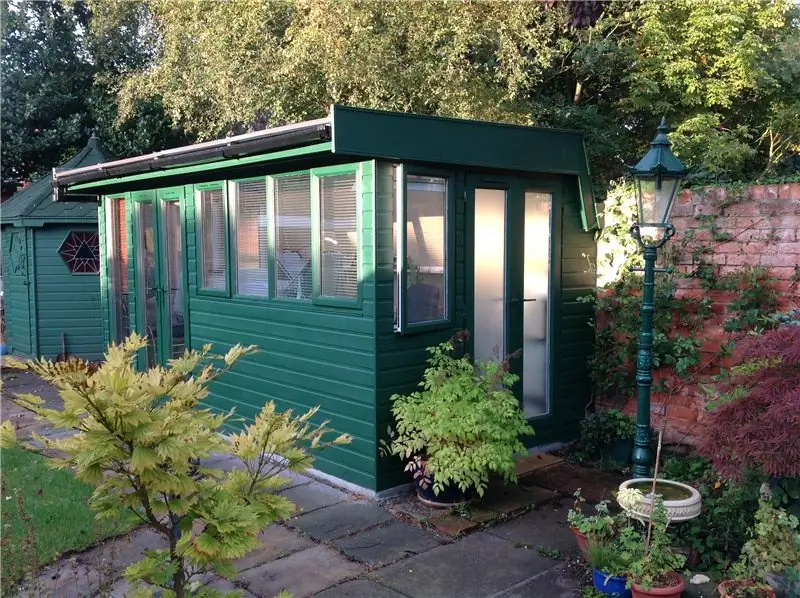

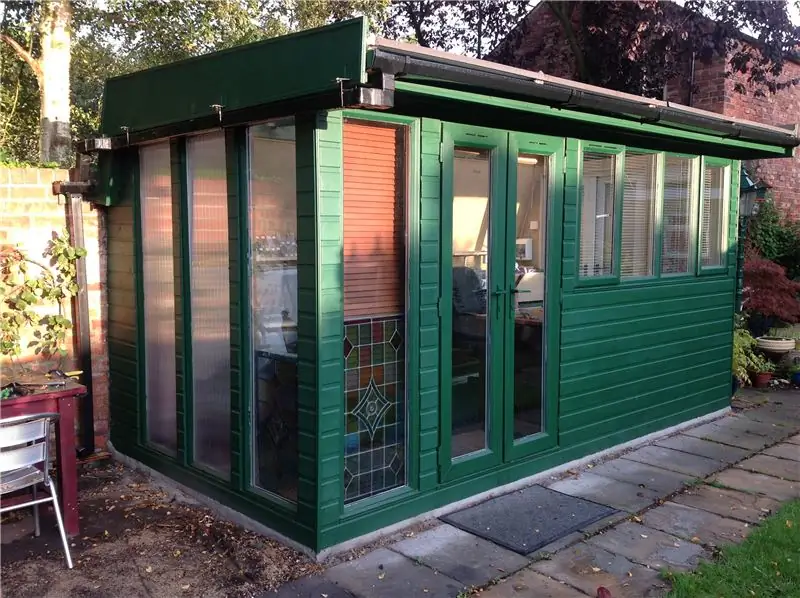

Выбор цвета и типа краски. Я подобрал внешний цвет к моему существующему садовому сараю, и эта краска на самом деле является краской для каменной кладки, но ее очень легко наносить и она долговечна. Покраска ПВХ была сложной, и ее нужно было обработать тонкими абразивными подушечками и специальной грунтовкой из ПВХ перед покраской зеленой краской для каменной кладки. время покажет, прочный он или нет. Для внутренней облицовки я использовал водостойкий МДФ толщиной 12 мм с изоляцией из минеральной ваты между каркасами. Я сделал первый ремонт электричества перед облицовкой. Я всегда старался сохранить целостность мембраны DPC.

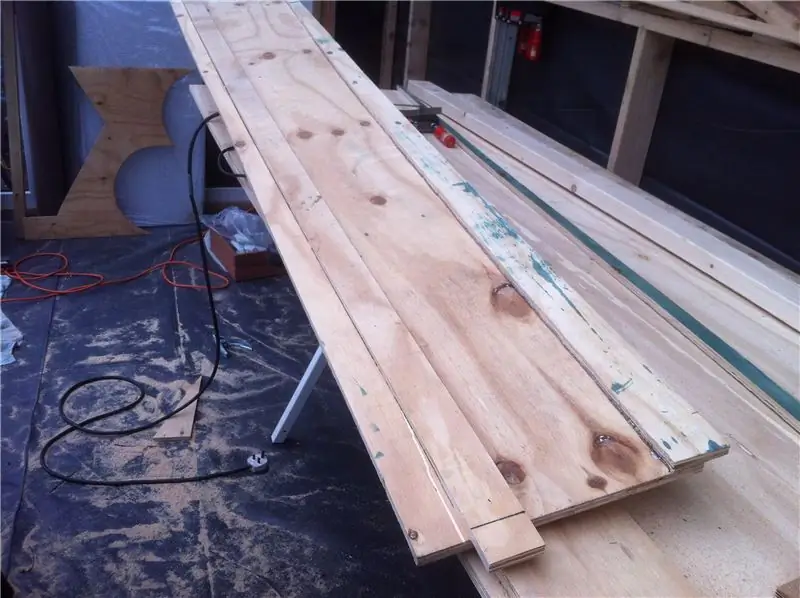

Конструкция пола была изготовлена из водонепроницаемой фанеры толщиной 18 мм и также имела такой же DPC и изоляцию, опять же, стараясь не проткнуть DPC. Наконец, я повторно застеклил рамы из ПВХ (они были слишком тяжелыми, чтобы удерживать стекло на месте. Две панели были сломаны строителями, когда вынимались с их первоначального места. Я не мог позволить себе новые стеклопакеты по 80 фунтов стерлингов каждая, поэтому Я купил два поликарбонатных листа толщиной в один дюйм по 16 фунтов стерлингов каждый. Большая часть стоимости этой сборки приходилась на листы крыши, ковер и жалюзи. Я добавил немного защитной пленки и защитную сетку, у меня был запасной. Я разбил основание края с жесткой смесью острого песка и цемента, стягивающей вместе ДПК, один на основании и один за внешней облицовкой. Это выглядит так, как будто он будет поддерживать водный барьер у подножия здания - время будет рассказать.

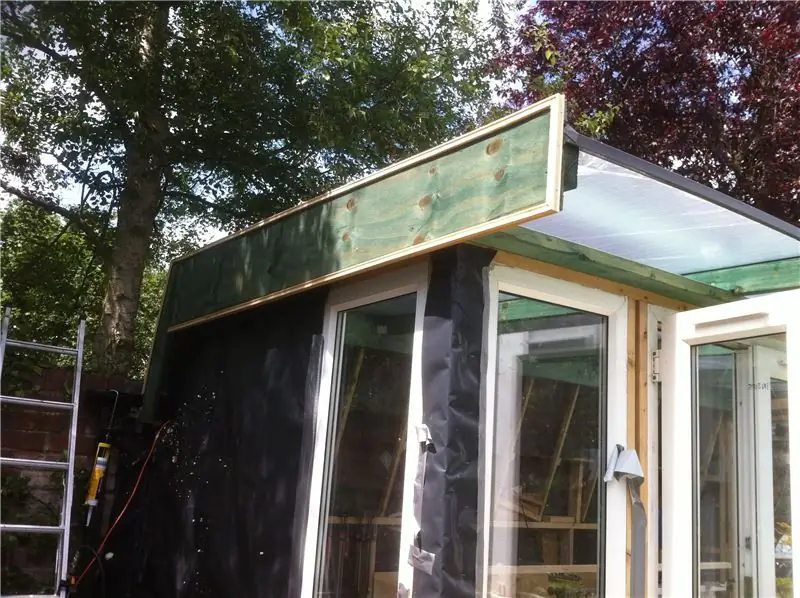

Было несколько проблем с водосточными трубами, поскольку они не предназначены для горизонтального прокладки, но я разобрал их с помощью изоленты и силиконового герметика. Я собрал их вместе, чтобы со временем собрать всю дождевую воду в кадку для сада. С передним желобом для дождевой воды нужно было немного повозиться, чтобы сделать его уютным, но в итоге все в порядке. Передняя облицовка и облицовка потолка с обрезками 18-миллиметровой напольной фанеры. Я обрезал все с помощью L-образного профиля из твердой древесины, который приобрел несколько лет назад.
Я разделал старый дубовый стол, который купил много лет назад за пятерку, и с двумя рабочими поверхностями Ikea соорудил специальную рабочую зону для своего витража. Я прикрепил верхние части с помощью петель на переднем крае, чтобы их можно было наклонить для работы, если это необходимо. Планирую со временем сделать подъемный механизм из старого автомобильного ножничного домкрата. Место прошло несколько испытаний под проливным дождем, и пока оно кажется водонепроницаемым. Хотя становится очень жарко, когда солнце полностью освещает передние окна, но это не так уж и плохо. Моя жена использовала один конец для сушки одежды, так что все довольны. Особая благодарность моей милой жене, которая красила все здание за несколько очень жарких летних дней! она также помогла мне на нескольких сложных этапах полной сборки. Спасибо детка! Икс
