Я обнаружил, что эта простая буровая коронка подойдет для зачистки жестких внешних проводов.
Шаг 1: Инструмент для зачистки проводов другого бедняка в упорных случаях
У меня есть целая куча прочной внешней медной проволоки, которую я хотел сломать, и мне было трудно придумать дешевый способ сделать это, не тратя сотни долларов на моторизованную зачистную машину. Оболочку этого провода очень трудно снять. Я попытался отрезать его универсальным ножом, удерживая один конец в тисках - метод, который я иногда находил полезным с твердыми проволочными сердечниками, но через несколько минут я так устал, что начала болеть рука. Я также пробовал протянуть этот материал через несколько самодельных приспособлений, но это было слишком сложно, поэтому я решил, что мне нужно решение с усилителем. Мне потребовалось время, чтобы придумать это простое сверло для роторной пилы, которое я мог бы установить в дрель. Иногда простые решения работают лучше всего.

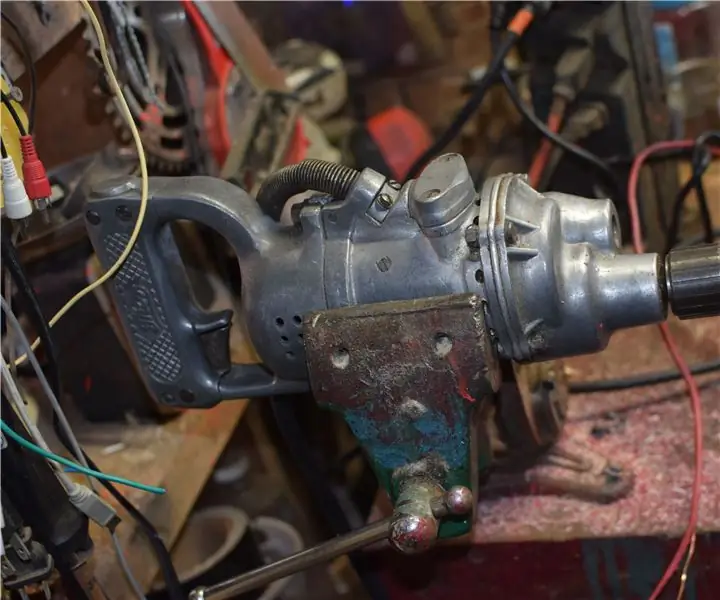

Я использовал старинную машину марки Thor, которую выбросил мой сосед. Он работает отлично, потому что у него есть кнопка, которая блокирует его работающий двигатель, но вы также можете использовать стяжку с защелкой или, возможно, изоленту (?), Чтобы держать триггер любого другого устройства включенным.
Все, что вам нужно для изготовления этой пилы, - это дерево толщиной 3/4 дюйма, болт, шайба, гайка, миниатюрное пильное полотно (многие из них доступны на eBay) и немного терпения (не говоря уже о тисках и нескольких другие стандартные инструменты магазина).
Шаг 2. Подготовьте материалы
Сначала найдите кусок твердой древесины диаметром 3/4 дюйма и начертите на нем круг, который примерно на полдюйма или около того больше диаметра пильного диска. Затем вырежьте его с помощью ленточной пилы или спиральной пилы. У меня в ящике с запчастями случайно оказалась эта старая мини-дисковая пила, собирающая ржавчину. Вы можете найти похожие недорого на eBay. К сожалению, сейчас я даже не могу позволить себе купить новый, но это подойдет. Когда-нибудь я могу даже попробовать это с миниатюрным мелкозубчатым твердосплавным наконечником.
Шаг 3: разрежьте диск пополам
Это довольно просто, но будьте осторожны и не торопитесь. Сначала я провел линию по центральному краю края моего диска, затем постепенно разрезал ее пополам с помощью ленточной пилы и нескольких ручных пил. После этого я немного отшлифовал его, чтобы сгладить следы от пилы.
Можно также использовать более тонкий материал и просто вырезать два диска или просто вырезать два более толстых.
Шаг 4: начертите внутреннюю окружную линию
Нарисуйте еще одну линию примерно на 1/8 дюйма меньше окружности самого полотна пилы, обозначив конечную внутреннюю кромку, которая позволит обнажить режущие зубья.
Шаг 5: Начните шлифовать фаску
Теперь эта деталь требует терпения, особенно если вы, как и я, не пользуетесь ленточной шлифовальной машиной. У меня закончились ремни некоторое время назад, и пока я не могу позволить себе новые. Сначала я получил общую форму с помощью шлифовального станка (хотя и не так эффективно для дерева). Затем я использовал рашпиль, удерживая деталь в тисках, стараясь не задеть леску и не повредить внешний край. Наконец, у меня была небольшая шлифовальная насадка для барабана, которую я вставил в свой сверлильный станок и медленно отшлифовал слегка очерченную фаску до самой внутренней линии. Это заняло некоторое время, но того стоило. Возможно, вы могли бы использовать что-то, что уже профилировано таким образом, например, разрезанный пополам шкив, но, конечно, он должен быть подходящего размера … Теперь, когда я думаю об этом, я почти уверен, что вы могли бы найти фрезу, чтобы разрезать это bevel - надо было попробовать.
Я также потратил время, чтобы зачистить лезвие от ржавчины. На последнем снимке показано, как внутренний скос, меньший, чем лезвие, обнажает режущие зубья.
Шаг 6: Соберите на болт
Найдите болт, который плотно входит в отверстие оправки лезвия и имеет длину около 2-3 дюймов, чтобы он мог войти в челюсти сверла, просверлите центральные отверстия диска, чтобы они совпадали с отверстием оправки, поместите пильный диск между дисками, используя две шайбы против дерева снаружи, затяните гайку на болте, и вуаля: сверло для пилы для снятия изоляции. Очень просто, но эффективно.
Шаг 7: Установите дрель, вставьте вилку в блок управления скоростью и зачистите провод
Просто установите сверло в тиски, подключите его к устройству управления реостатом, например, к блоку управления скоростью маршрутизатора, включите переключатель сверла и затяните сверлильный патрон на болте сверла, и когда вы включите коробку, вы сможете контролировать скорость. На самом деле вам действительно не нужен регулятор скорости, и вы можете просто подключить к любому выходу мощности, у которого есть переключатель, чтобы просто включать и выключать его.
Для прохождения через толстые пластиковые покрытия требуется более высокая скорость. Я расправляю длину перед зачисткой и держу каждую деталь на лезвии обеими руками (я не могу это сфотографировать, так как мне нужна рука, чтобы держать камеру) или плоскогубцами. Резка замедляет вращение, и лезвие проделывает толстую канавку, обнажающую медь внутри, которую вы позже можете отделить от оставшегося пластика. Я срезаю концевые части кусачками и использую коробку, чтобы улавливать притирку пластика.
Конечно, вы можете использовать лезвие любого размера. В моей первой попытке на самом деле было 28-миллиметровое вращающееся режущее лезвие, которое тоже работало, но не было таким агрессивным, как пила, и могло бы лучше работать с проволокой меньшего диаметра, если бы режущая кромка была меньше. Это экспериментальное приспособление, которое обязательно будет улучшено для других ситуаций.
