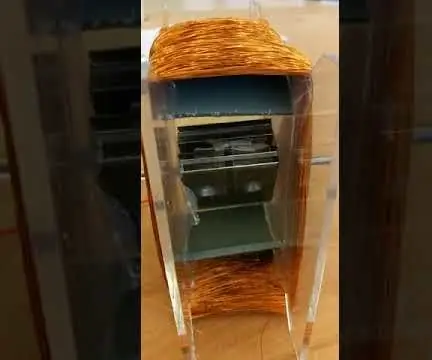

В этом проекте мы покажем вам, как сделать простой электрический генератор переменного тока. С помощью этого генератора мы можем зажечь небольшой светодиодный светильник. Мы также сделали преобразователь переменного тока в постоянный, чтобы показать, что наш электрогенератор вырабатывает переменный ток, но с помощью самодельного преобразователя мы также можем производить постоянный ток.
Шаг 1. Инструменты, материалы и навыки
Потребуются следующие материалы:
- 4 блочных магнита размером 60x40x15 мм. Мы использовали их:
- 2 оргстекла 12x12 см с просверленным отверстием 4 мм посередине
- медная проволока
- металлический стержень, который войдет в отверстие (мы использовали резьбу)
- Трубка из ПВХ для отделения оргстекла
- один клейкий макет среднего размера
- макетные провода
- 4 диода
- 1 конденсатор
- 2 кнопки
- 2 зеленых светодиода, 1 красный светодиод
- клей-карандаш
- скотч
- небольшие кусочки картона
- луженая проволока (для пайки)
и следующие инструменты:
- паяльник
- пистолет для горячего клея
- кусачки
- лазерный резак
- пила
Для использования некоторых материалов необходимо овладеть следующими навыками:
- пайка
- горячее склеивание
- лазерная резка
Если вы не умеете пользоваться лазерным резаком, вы легко можете заменить оргстекло деревом или картоном.
Шаг 2: Строительство
Первое, что вы делаете, это разрезаете оргстекло по меркам. Когда оргстекло аккуратно разрезано, вы просверливаете отверстие примерно 4 мм в середине с обеих сторон. После этого вы должны распилить трубку из ПВХ, чтобы она отделила оргстекло, и магниты по-прежнему могли свободно перемещаться. Вы распилили кусок ПВХ на четверти, а затем с помощью клеевого пистолета нанесли на оргстекло две четверти, противоположные легкому другому. Пока не склеивайте две пластины из оргстекла. Это должно произойти позже. Как только это будет завершено, пора прикрепить магниты к резьбе.
Остерегайтесь пальцев в этой части, магниты очень сильные.

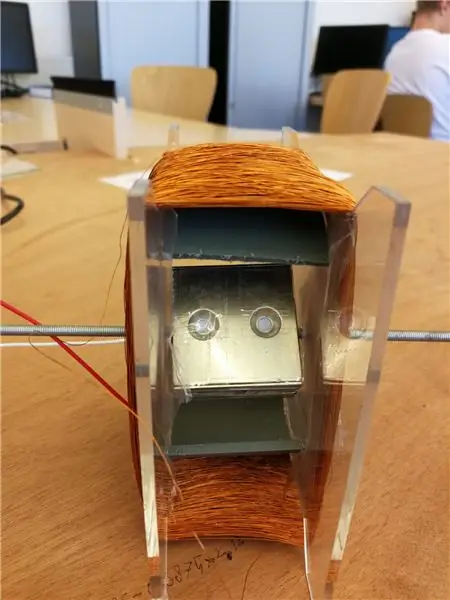

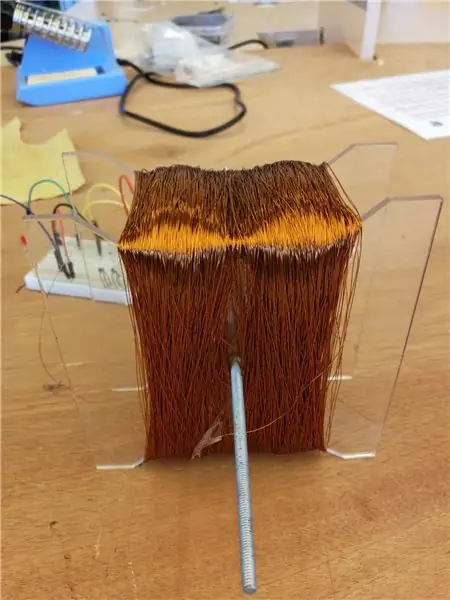

Поместите два магнита друг на друга и наравне с двумя другими магнитами. Теперь вы поместите резьбу в середину одной из двух пар магнитов, а затем поместите две другие поверх них. Мы использовали куски картона, чтобы заполнить промежутки между двумя парами, образованные резьбой. Чтобы убедиться, что детали коробки будут удерживаться на месте, скотчем скотчем скотчем все вместе. Теперь проденьте резьбу через два отверстия и склейте две пластины из оргстекла вместе, нанеся клей на четвертинки из ПВХ, и соедините их вместе. Дайте этому немного отдохнуть. Пришло время обернуть все это медным проводом. Убедитесь, что когда вы начнете обматывать, начало провода может быть легко достигнуто, потому что это понадобится, когда мы подключим макет к нашему генератору. Мы сделали около 1600 обмоток. Когда вы закончите, вы скотчем приклейте начало и конец к плексигласу, чтобы вы всегда их находили.
Шаг 3: построение схемы

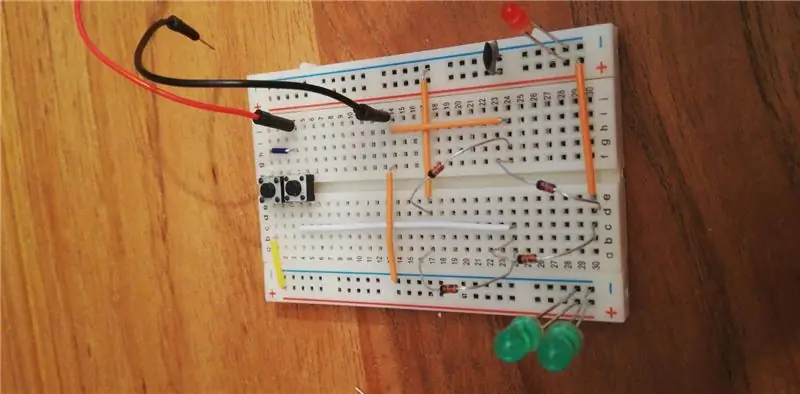

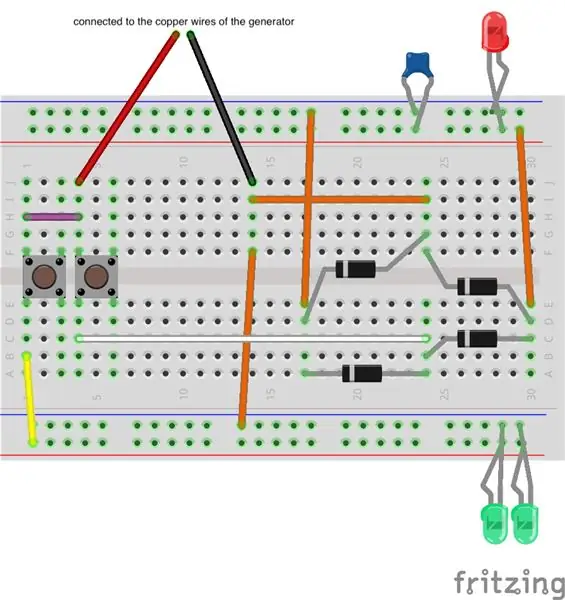

После того, как генератор построен, необходимо построить схему преобразователя постоянного тока переменного тока. Для этой схемы не нужно много деталей. Идея установки состоит в том, что отрицательные импульсы переменного тока преобразуются в положительные импульсы. Из-за этого ток течет только в одном направлении. Конденсатор в цепи помогает поддерживать постоянный ток более стабильным. Используйте изображения, чтобы создать такую же схему из упомянутых материалов на шаге 2.
Шаг 4: Подключение генератора и преобразователя

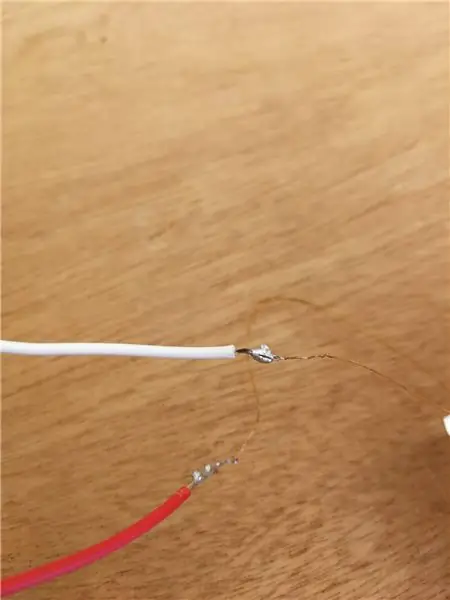

Как только оба компонента настройки будут выполнены, вам просто нужно соединить две части. Начните с зачистки двух проводов макета. Не забудьте это сделать, иначе ничего не получится. Затем вы даете паяльнику нагреться, а затем припаиваете начало медных обмоток к зачищенному проводу макета. Вы повторяете это с концом медной обмотки и другим зачищенным проводом макета. Если все сделано правильно, вы можете попробовать и проверить, работает ли установка.
Шаг 5: Тест и результаты
Невозможно одновременно зажечь красный и зеленый светодиоды. Поэтому мы разместили на макетной плате две кнопки. Нажмите на один из них, а затем начните вращать резьбу, и вы увидите, что загорится один из двух индикаторов. Красный светодиод подключен к преобразователю постоянного тока переменного тока. Разница между переменным и постоянным током лучше всего видна, когда вы нажимаете кнопку с зелеными светодиодами. Они напрямую подключены к генератору переменного тока. Что происходит, так это то, что зеленые светодиоды загораются один за другим, но никогда одновременно.
