- Diseño Elaborado для Curso de Fabricación Digital.
- En la Universidad San Martín de Porres.
- Elaborado por estudiante de primer ciclo.
Шаг 1: HERRAMIENTAS Y МАТЕРИАЛЫ
- МДФ от 3 мм
- FUSION 360
- CORTADORA LÁSER TROTAC
- КОМПУТАДОРА
- ИНСТРУКЦИОННЫЙ
Шаг 2: Primera Cara
La primera cara se lleva a cabo en una serie de pasos, los cuales son los siguientes:
- Primero, se seleccionó la herramienta "RECTÁNGULO", ubicada en la opción SKETCH.
- Луэго, садится на чашку и куадрадо с лас-медидасом, 40 x 40 мм.
- Primero, en el lado del cuadrado se reacomodarán las medidas, utilizando la herramienta "LÍNEA", que se encuentra también en el SKETCH, y se processa y grafica en el lado derecho, las medidas de 3 mm hacia la derecha, empezando desde la derecha, empezando desde la derecha Superior derecha, 10 мм para abajo, luego, la línea se hizo hacia el lado derecho, con una medida de 3 мм, después de 10 мм de distancia hacia abajo, 3 мм hacia la izquierda, и finalmente de 10 мм hacia abajo, logrando terminar en la esquina inferior y la dibujada.
- Para no volver a Repetir el mismo processingso, lo que hacemos es una línea en el centro del lado inferior, guiándonos por el triángulo que se forma en el paso del cursor por la recta hasta el triángulo. Luego, en SKETCH, buscamos la herramienta MIRROR, nos mostramos un cuadro de configuración, en el cual, habrán dos opciones, OBJETOS, en el cual seleccionamos todas las líneas que realizamos anteriormente, despuéSPE la haberción seleccionemos La línea que hicimos cuando apareció el triángulo, presionamos OK, y observamos que las líneas se hacen por sí solas en el lado paralelo de donde tienen que hacer clic.
- Proseguiremos con el lado inferior, en el cual, con la herramienta LÍNEA, haremos una recta de 15 cm para el lado derecho, luego 3 mm para abajo, 10 мм para el lado derecho, 3 mm para arriba, 15 mm para el lado derecho y acabaremos en la esquina inferior derecha del ahora RECTÁNGULO, debido a las alteraciones hechas.

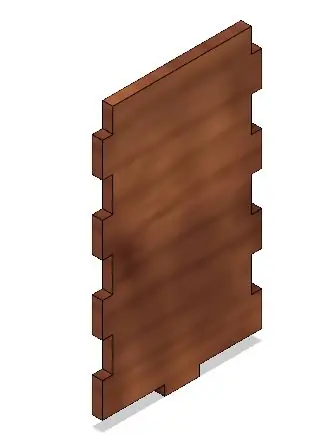

- Una vez de haber acabado todo ese procso, se pasará a clickear STOP SKETCH, para luego pasar a la EXTRUDE, ubicada en la opción CREATE, poniendo 3 мм. Luego para darle la "textura" en la opción MODIFY, buscamos APPEARANCE, seleccionamos esa opción, con el mouse bajamos hasta la textura wood, en donde se encontrará CHERRY, la cual arrastraremos hasta la cara terminada.
Шаг 3: Сегунда Кара
Con lo aprendido en el paso anterior, realizaremos la segunda cara:
- Realizamos un RECTÁNGULO con las medidas 120 de ancho y 40 de largo
- Seleccionaremos el lado derecho, y pondremos la opción CONSTRUCTION, para poder empezar a trabajar las líneas, empezando del lado derecho del rectángulo, trazaremos una recta de 10 cm hacia abajo, luego de 3 mm hacia la derechaa, 10 мм hacia la derechaa hacia la izquierda, 10 мм hacia la derecha, 3 мм hacia la derecha. 10 мм hacia abajo y finalmente 3 мм hacia la izquierda.
- Realizamos una línea en el medio del RECTÁNGULO y luego pondremos la opción MIRROR, realizando el processso que realizamos en la cara anterior con esta herramienta.
- En el lado inferior, la pondremos en CONSTRUCTION y luego trazaremos una línea hacia la derecha de 58 мм, luego de 3 мм hacia abajo, 10 мм hacia la derecha, 3 мм hacia arriba y por último 58 мм hacia la derecha, terminando en la esquina inferior derecha del rectángulo.
- Seleccionamos STOP SKETCH, ВЫДЕРЖКА 3 мм, ВНЕШНИЙ ВИД (дерево, вишня) и лист.
- HEMOS FINALIZADO LA SEGUNDA CARA DE NUESTRO PROYECTO.
Шаг 4: TERCERA CARA
Realizamos los mismos pasos de las caras anteriores:
- Rectángulo de 80 мм x 40 мм de largo, en el lado derecho de 40 мм, trazamos con LÍNEA, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia la abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda y finalmente 10 мм hacia abajo. Aplicamos MIRROR, logrando que se formen las mimas líneas en el lado paralelo.
- En la línea inferior, se traza una línea de 35 mm hacia la derecha, empezando de la esquina inferior izquierda, luego una de 3 мм hacia abajo, 10 мм hacia la derecha, 3 мм hacia arriba, y por último 35 мм hacia la derecha.
- Como vemos en la línea superior se observa una semicircunferencia, la cual se forma creando primeramente un círculo de radio 6mm, y después otro con diámetro 6 mm, useizamos TRIM ubicado en SKETCH, y procdemos a borrar las partes que no neces.
- СТОП-ЭСКИЗ, ВЫДЕРЖКА de 3 мм, ВНЕШНИЙ ВИД (дерево, вишня) y LISTO, TERCERA CARA TERMINADA
Шаг 5: CUARTA CARA
- Trazamos un Rectángulo de 40 x 35
- En la línea derecha, trazamos rectas de 5 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 hacia la izquierda, 10 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo. Efectuamos mirror, para que aparezca exactamente igual en el lado paralelo.
- En la línea inferior, empezamos de la esquina inferior izquierda, efectuando una recta de 18 мм hacia la derecha, 3 мм hacia abajo, 10 мм hacia la derecha, 3 м hacia arriba, 18 мм hacia la derecha, logrando cerrar la figura.
- СТОП-ЭСКИЗ, ВЫДЕРЖКА 3 мм, ВНЕШНИЙ ВИД (Дерево, Вишня).
- CUARTA CARA TERMINADA.
No olvidar que antes de efectuar cualquier línea, se debe poner la opción de CONSTRUCTION.
Шаг 6: QUINTA CARA (en Relación Con La Tercera Y La Cuarta)
- Con la herramienta LÍNEA, trazar una recta horizontal de 75 мм.
- En esta línea, trazar una recta de 4 мм hacia arriba, empezando de la esquina superior izquierda, luego una recta de 5 мм hacia la izquierda, 4 мм hacia abajo, 2 мм hacia la izquierda; luego trazar una línea de 38 mm hacia abajo, seguido, trazar una recta de 2 mm hacia la derecha, 4 мм hacia abajo, 5 мм hacia la derecha, 4 мм hacia arriba, 75 мм hacia la derecha.
¡BIEN! SOLO NOS FALTA UN LADO PARA COMPLETAR LA FIGURA
- Длина линии 38 мм, лист, QUINTA CARA TERMINADA.
- СТОП-ЭСКИЗ, ВЫДЕРЖКА 3 мм, ВНЕШНИЙ ВИД (Дерево, Вишня)
Шаг 7: SEXTA CARA
- Форма прямоугольного сечения 40 мм от ancho por 77 de largo
- En el lado derecho, trazamos una línea de 7 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo. Aplicamos Mirror.
- En la línea inferior, partiendo desde donde dejamos la última línea de 10 mm hacia abajo; trazar una línea hacia la izquierda de 18 мм, 3 мм hacia abajo, 10 мм hacia la izquierda, 3 мм hacia arriba, 18 мм hacia la izquierda.
- СТОП-ЭСКИЗ, ВЫДЕРЖКА 3 мм, ВНЕШНИЙ ВИД (Дерево, Вишня), лист.
- ¡TERMINAMOS LA SEXTA CARA! ¡BIEN HECHO!
Шаг 8: СЕПТИМА КАРА

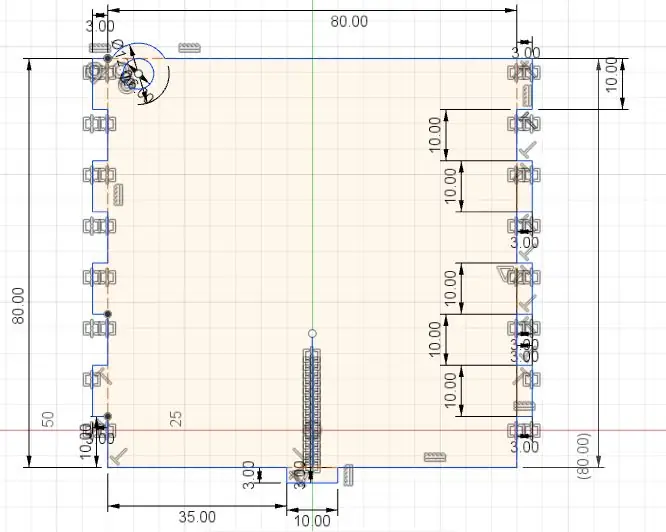

- Trazamos un cuadrado de 80 mm de ancho por 80 mm de largo.
- En la línea derecha, trazamos rectas de: 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo, 3 мм hacia a la derecha, 10 мм hacia abajo, 3 мм hacia la izquierda, 10 мм hacia abajo. Апликар ЗЕРКАЛО.
- En la línea inferior, trazar una recta de 35 мм hacia la derecha, empezando del extremo inferior izquierdo, luego 3 мм hacia abajo, 10 мм hacia la derecha, 3 мм hacia arriba, 35 мм hacia la derecha.
- En la línea superior, vemos que de nuevo se presenta una circunferencia, y al igual que en la cara que se presentó el mismo caso, primero graficamos una circunferencia de 6 mm de radio, luego una de 6 mm de diámetro que esté centrada con la más grande, utilizamos TRIM, deshaciéndonos de lo que no nos sirve.
- СТОП-ЭСКИЗ, ВЫДЕРЖКА 3 мм, ВНЕШНИЙ ВИД (Дерево, Вишня).
- LISTO, SÉPTIMA CARA TERMINADA.
Шаг 9: OCTAVA CARA (En Relación Con La Sexta Y Séptima)
- Прямоугольный диаметр 82 мм, длина 38 мм.
- En la línea superior, se traza una recta de 75 m hacia el lado derecho, empezando del extremo superior izquierdo, luego una recta de 4 мм hacia arriba, 5 мм hacia la derecha, 4 мм hacia abajo, 2 мм hacia la derecha. Aplicamos MIRROR, para que aparezcan las mismas rectas en su paralela correiente.
- Trazamos una circunferencia de 13 mm de diámetro, con distancia de 10 mm уважение al Lado izquierdo y al lado superior, la misma medida.
- Trazamos 9 circunferencias de igual medida.
- Las ubicamos como se muestra en la imagen. siendo la distancia horizontal de circunferencia a circunferencia de 15.5 мм, y conpecto a la segunda línea horizontal de circunferencias, están distanciadas por 18 мм.
- Una vez completetadas todas las circunferencias, STOP SKETCH, EXTRUDE 3mm, ВНЕШНИЙ ВИД (дерево, вишня).
- OCTAVA CARA TERMINADA.
Шаг 10: CARA DISEÑO
¡Гениально! Llegamos a la parte más divertida del proyecto.
Puedes elegir el disño que más te guste, en este caso, elegí MINNIE MOUSE.
- Длина прямоугольного отверстия 178 мм, длина 120 мм.
- En el lado derecho (NO OLVIDAR PONER CONSTRUCTION ANTES DE EMPEZAR A TRAZAR LÍNEAS) Trazar rectas de 30 мм hacia abajo, 3 мм hacia la izquierda, 30 мм hacia abajo, 3 мм hacia la derecha, 30 мм hacia abajo, 3 мм hacia la izquierda y por último 30 мм hacia abajo. Utilizar MIRROR, para que se efectúe lo mismo en su paralela.
- En la línea inferior, trazar desde el extremo inferior izquierdo, 30 мм hacia la derecha, 3 мм hacia abajo, 20 мм hacia la derecha, 3 мм hacia arriba. 72 мм hacia la derecha, 3 мм hacia abajo, 20 мм hacia la derecha, 3 мм hacia arriba, 30 мм hacia la derecha, completetando así la figura.
- Luego, bajamos de internet un logo или alguna image de nuestro interés.
- Una vez guardada en el escritorio nuestra imagen, vamos a la opción INSERT, buscamos ATTACHED CANVAS, y escogemos la cara donde queremos que vaya y la imagen.
- Nos aparecerá para que podamos acomadarla para que esté en el lugar que nosotros deseemos.
- Luego de ello con la herramineta LÍNEA (si el la parte del dibujo es recta) или con la herramienta SPLINE (si hay curvas) trazaremos el contorno de nuestra image, una vez terminada, STOP SKETCH, EXTRUDE (-3mm) y list.
YA CASI TERMINAMOS
Шаг 11: SEGUNDA CARA DISEÑO
- Trazaremos un rectángulo de 80 mm por 120 mm de largo.
- En el Lado derecho trazaremos una recta de 30 мм hacia abajo, 3 мм hacia la derecha, 30 мм hacia abajo, 3 мм hacia la izquierda, 30 мм hacia abajo, 3 мм hacia la derecha, 30 мм hacia abajo. Aplicamos MIRROR a su PARALELA.
- En la línea inferior, trazamos rectas empezando del extremo inferior izquierdo, 18 мм hacia la derecha, 3 мм hacia abajo, 10 мм hacia la derecha, 3 мм hacia arriba, 30 мм hacia la derecha, 3 мм hacia abajo, 10 мм hacia la derecha, 3 мм hacia arriba, 18 мм hacia la derecha.
- Escogemos otra imagen de nuestro gusto y efectuamos el mismo procedure de la cara anterior.
¡FINALMENTE HEMOS TERMINADO!
