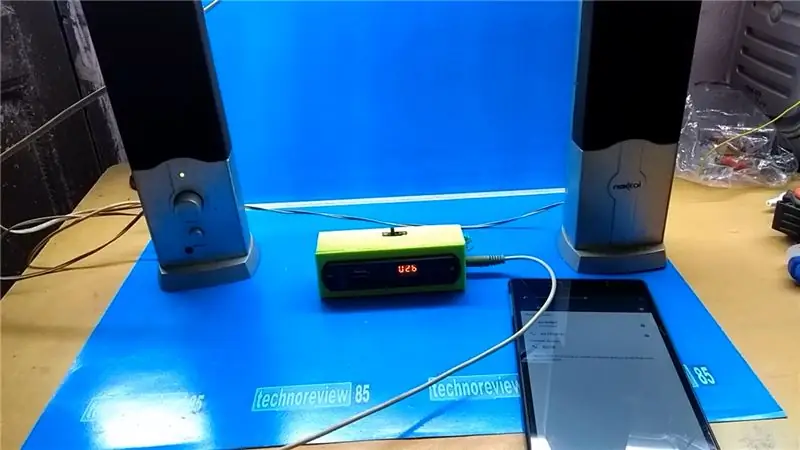

Это простой музыкальный проигрыватель, использующий трехмерную печатную коробку, который может воспроизводить музыку с SD-карты, USB-накопителя, Bluetooth и Aux.
Вы можете использовать наушники, чтобы слушать музыку, или аудиоусилитель / домашний кинотеатр для громкого звука. Я использовал простую коробку, напечатанную на 3D-принтере, для ее корпуса. Вы можете загрузить файл STL этого проекта.
Шаг 1: потребности в деталях
- FM USB AUX карта MP3 стерео аудиоплеер декодер модуль комплект с пультом дистанционного управления
- Модуль зарядки литиевых аккумуляторов TP 4056
- Старый аккумулятор мобильного телефона
- Стереоразъем 3,5 мм EP
- маленький переключатель
- пластиковая коробка
Шаг 2: изготовление коробки для 3D-печати
Здесь я использовал 3D-печатную коробку, вы можете скачать stl-файл коробки отсюда.
Или вы можете использовать для этого любую небольшую пластиковую коробку.
Шаг 3. Подключение и завершение
Подключение этого музыкального плеера очень простое
Подключите положительный и отрицательный провод питания модуля музыкального плеера к зарядке TP 4056.
вывод модуля вставьте штырь и подключите аккумулятор (+), (-) к контактам «BAT» зарядного модуля TP 4056
3 аудиовыхода подключаются к стерео разъему Ep
Принципиальная схема и детали - отсюда
смотреть видео о проекте - Отсюда
