Была ли у вас когда-нибудь идея, которая была в глубине души? Я много лет был рисовальщиком. Я все еще использую CAD (компьютерное черчение). Но когда у меня появляется идея, она начинается с BAD (черчение с помощью мозга). Этот дизайн претерпел множество различных изменений. Я поделился своей идеей с коллегой, и у него было отличное предложение, которое заставило меня задуматься о другом пути дизайна. Я знал, что это будет именно то, что я хотел. Фроэ, которое могло поместиться в моем кармане.
Шаг 1. Что такое Froe?
Что такое фро? Это традиционный зеленый инструмент для деревообработки, и его нельзя носить с собой в кармане. Я сделал Instructable на созданном мною froe:
Шаг 2. Почему Froe карманного размера?
Я люблю карманные инструменты. Я люблю кемпинг. Мне нужен был инструмент для колки дерева, который поместился бы в моем кармане. Вы можете использовать карманный нож, чтобы расколоть дрова, но фроэ предназначен для раскалывания дров, поэтому карманный фроэ будет идеальным вариантом.
Шаг 3: материалы
Я использовал всю нержавеющую сталь.
(1) длинный трубный ниппель 1/2 "x 6"
(1) колено 1/2 дюйма
(2) муфты 1/2"
Лезвие было вырезано из куска нержавеющей стали толщиной 1/8 дюйма.
Шаг 4: Инструменты
Использовалось очень мало инструментов. Шлифовальный станок для резки и придания формы лезвию и настольный шлифовальный станок для заточки лезвия. Для сварки деталей использовался сварочный аппарат TIG.
Шаг 5: Безопасность
Вы будете шлифовать и сваривать. Надевайте защитные очки и перчатки. При сварке вам необходимо надеть соответствующую сварочную маску, подходящую для сварки TIG.
Шаг 6: резка и сварка
К одному концу колена приваривается одна муфта. К одному концу патрубка приваривается одна муфта. Другой конец штуцера ввинчивается в другой конец колена. НЕ СВАРИВАЙТЕ ЭТО СОЕДИНЕНИЕ. Используйте эту сборку, чтобы определить размер для резки и формы лезвия. Высота лопасти должна быть от верхнего края нижней части колена до верха муфты, приваренной к колену. Длина должна доходить от края муфты, приваренной к колену, почти до конца муфты, приваренной к патрубку трубы. Вам нужно будет сделать выемку на лезвии для локтя или отшлифовать эту часть локтя, чтобы она совпала с концом лезвия. Как только вы будете довольны посадкой лезвия, приварите его к колену и приварите муфту к колену.

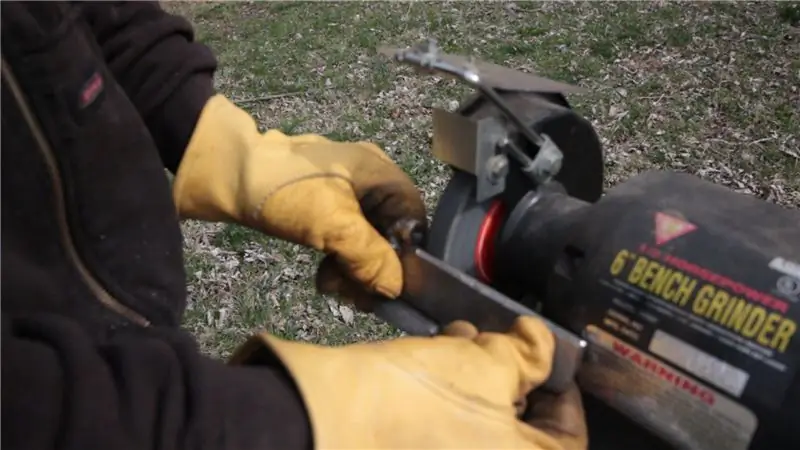

Шаг 7: заточите лезвие
Для заточки лезвия используйте болгарку или угловую шлифовальную машину. Также закруглите противоположный угол лезвия, чтобы он удобно помещался в кармане.
Шаг 8: Использование карманного Froe
Вытащите мороженное из кармана. Откручиваем ручку от локтя. Рукоятку вкрутить в муфту, приваренную к колену. Возьмитесь за ручку мороженного в одной руке, а другой рукой используйте палку, чтобы вбить лезвие в другую палку. Можно ударить лезвие об конец или около рукоятки. Как только лезвие вонзится в палку, подденьте ручку мороженного, чтобы открыть раскол и расколоть палку. Когда вы закончите пользоваться кармашком, отвинтите ручку и снова ввинтите ее в нижнюю часть локтя.
Шаг 9: видео
Как всегда, снял видео.
Спасибо за просмотр.
Если вы уже подписались на мой канал на YouTube, спасибо. Если нет, подпишитесь.
