У меня есть ручной резак для поролона с батарейным питанием (его можно найти в любом магазине для хобби / рукоделия). Я считаю его весьма полезным, однако довольно часто меня разочаровывает его неспособность выполнить детальную работу. Эта инструкция представляет собой простую настольную версию этого портативного устройства с плоским экраном.
Функции; -Облегчает детальную работу. -Недорогой (всего несколько долларов по частям) -Маленький (легко хранится) Приступим;
Шаг 1. Детали и инструменты

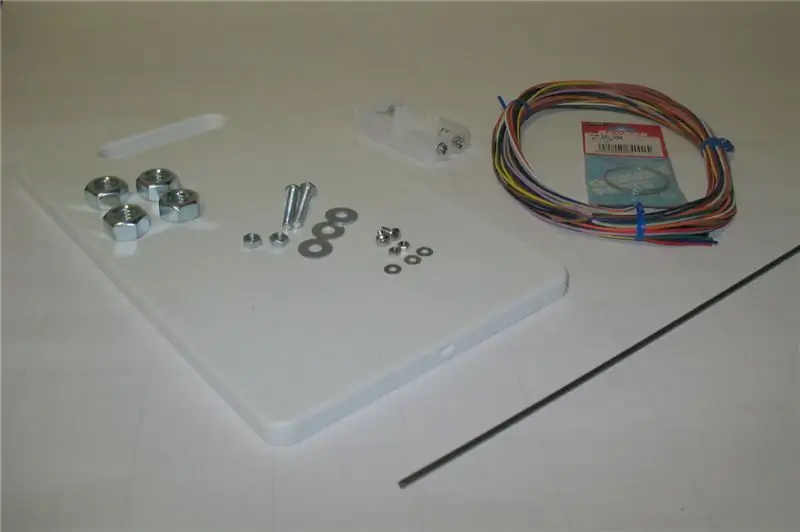

Вот список деталей, которые я использовал. Многие из них могут быть заменены более дешевыми аналогами или более дешевыми вариантами. (также метрические компоненты могут быть заменены на их ближайший аналог в британской системе мер, если вы находитесь в Канаде или Америке (M5 = 5 мм ~ = 1/4 дюйма). Детали: (Приблизительная стоимость 15 долларов США) - Болт (M5 x 30 мм) x 2 гайки (M5) x 2 шайбы (M5) x 3 болта (M3 x 15 мм) x 2 гайки (M3) x 2 шайбы (M3) x 3 гайки (M20) x 4 (они используются как ножки для подъема доска со стола, так что 4 куска чего-либо высотой около 15 мм будут работать) - Нихромовая проволока (обычно можно найти в магазинах для хобби рядом с резаками для пенопласта в качестве запасной части) - Держатель батареи (2 x AA) - Маленькая разделочная доска (моя была 16 см x 26 см) -Проволока (около 40 см) - ~ 40 см металлического стержня диаметром 4 ммИнструменты; -Плеер-гаечный ключ-пистолет для горячего клея-припой-паяльник У меня не было доступа к дрели)
Шаг 2: сверление отверстий
Есть только три обязательных отверстия.

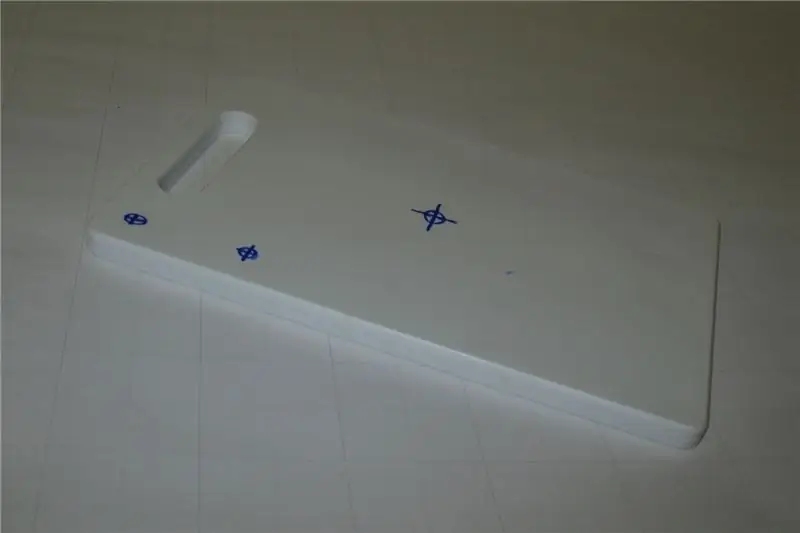

Я использовал горячий паяльник, чтобы расплавить разделочную доску. В среднем отверстии просверлено отверстие диаметром 3 мм, а вокруг него сделана выемка шириной 15 мм и глубиной 5 мм. (это углубление позволяет болту, удерживающему нижнюю часть проволоки, находиться заподлицо с поверхностью разделочной доски) На рисунке ниже показано расположение отверстий.
Шаг 3: сгибание стержня

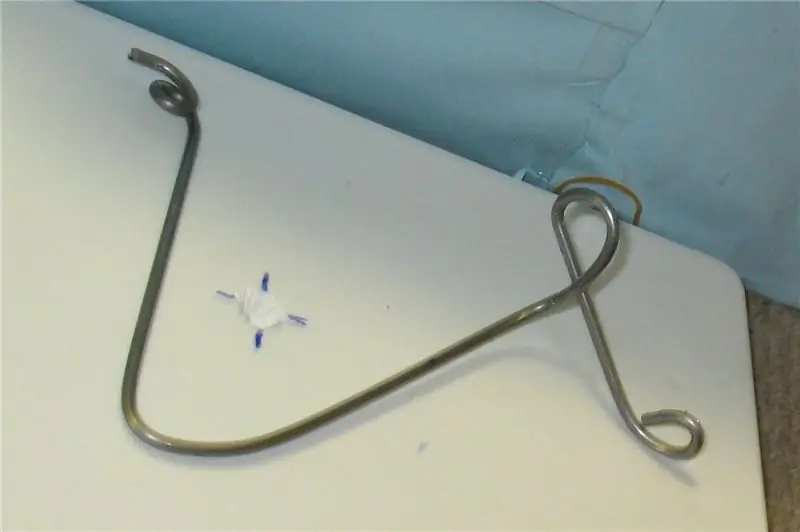

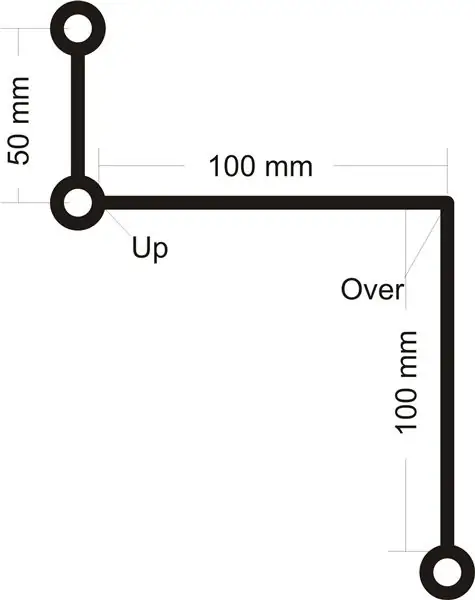

Согните планку так, чтобы на ней имелись две петли, достаточные для прохождения 5-миллиметрового болта. Один на конце, а другой на 50 мм (они будут совпадать с отверстиями, которые вы только что просверлили). Затем согните планку так, чтобы она поднималась на 10 см, затем на 10 см, а затем снова загните петлю на конец. Точность не имеет особого значения, так как любые небольшие перекосы можно устранить после сборки.

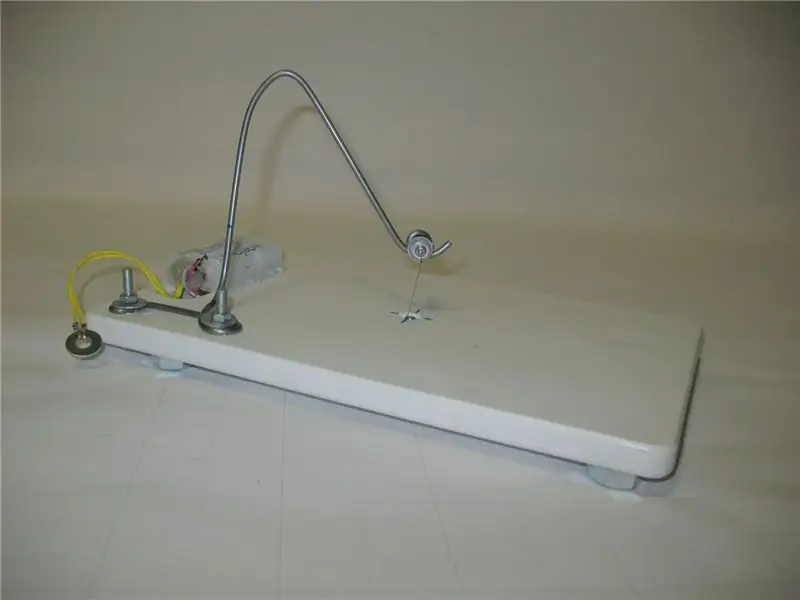

Если эта рецензия была немного расплывчатой (я определенно нашел ее), пожалуйста, приложите рисунок, а также фотографию готовой работы.
Шаг 4: добавление ступней

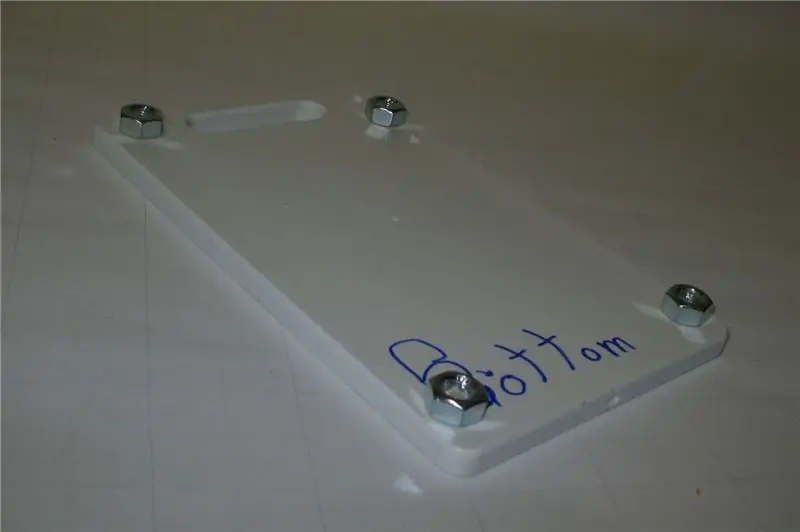

Приклейте четыре больших гайки к нижней части разделочной доски.
Это обеспечивает зазор для провода, идущего под платой.
Шаг 5: Подключение
Здесь два элемента.

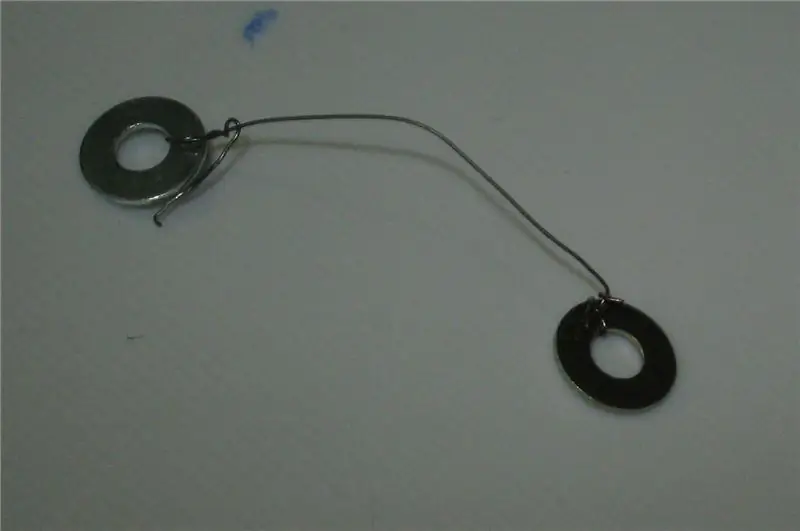

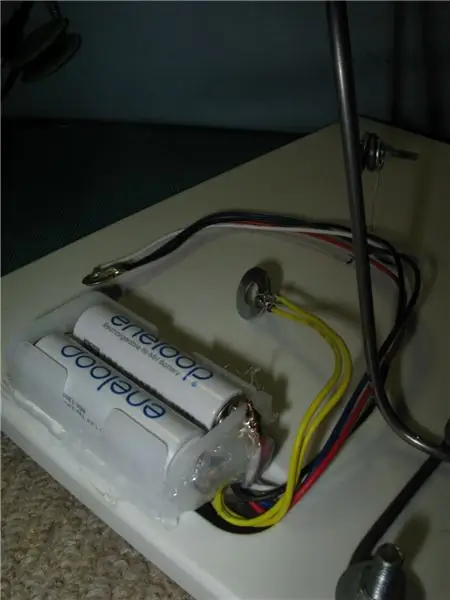

Подключение держателя батареи: Прикрепите кусок провода к каждой положительной и отрицательной клеммам держателя батареи. Одна длина проволоки должна быть достаточной, чтобы попасть в отверстие в середине разделочной доски. Другой должен быть достаточно длинным, чтобы достать до отверстия в верхнем углу доски. (Я прикрепил шайбы к концам этих проводов, чтобы их было легче прикрепить, я поставил большую шайбу на меньшую длину и использую ее как простой выключатель) Подключение горячего провода: необходимая длина горячего провода (нихром) будет варьироваться в зависимости от вашего типа. Поэкспериментируйте с разной длиной и 3 В, используйте длину, которая дает тусклое свечение, но не вызывает плавления провода. (Требуется небольшой метод проб и ошибок) После того, как вы определите подходящую длину. Добавьте шайбу на оба конца, скручивая провод, чтобы он оставался соединенным (как на фото).

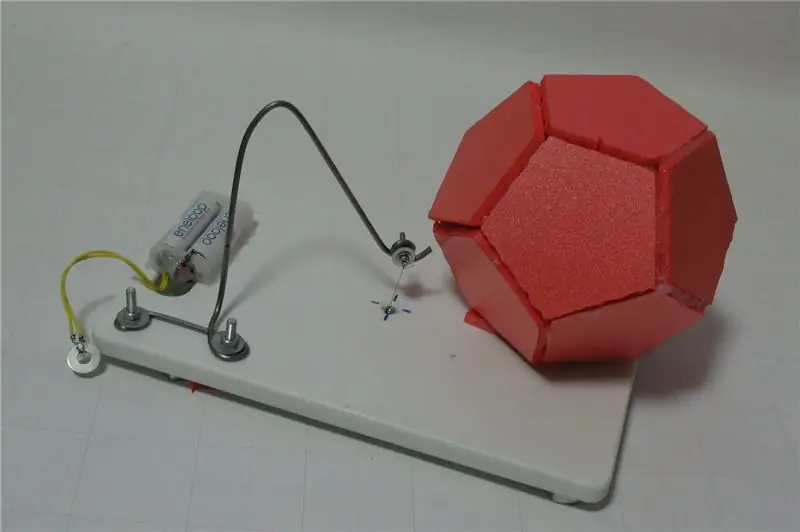

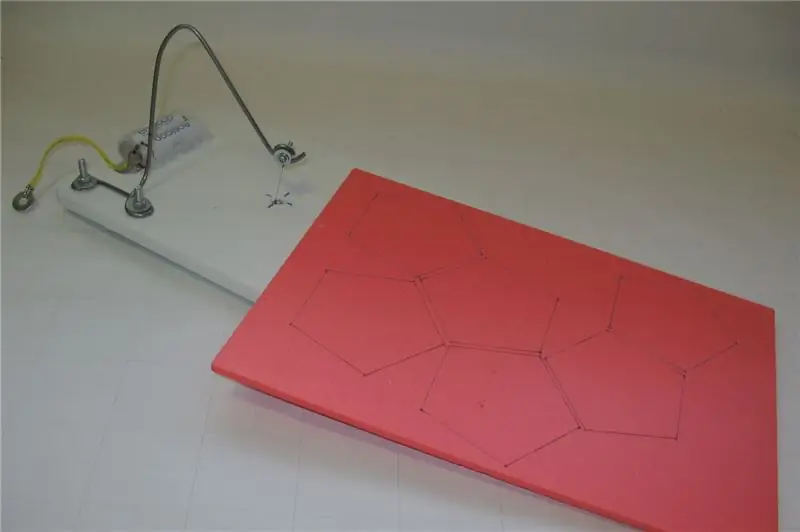

Шаг 6: Сборка / использование
Пора собрать все воедино.
1. Я приклеил держатель батареи близко к верхнему углу (если это ограничивало мою свободу резания, поэтому перемещение его может быть хорошей идеей) 2. Прикрепите изогнутый стержень с помощью двух болтов 5 мм x 30 мм к двум отверстиям, просверленным в в правом верхнем углу доски. 3. Проденьте длинный провод под платой к отверстию в середине платы. Проденьте один из болтов 3 мм x 20 мм через одну из шайб на конце длины горячей проволоки. Затем пропустите этот болт через отверстие, прикрепив проволоку ко дну и закрепив все на месте гайкой. 4. Взяв свободный конец горячей проволоки с шайбой, пропустите через него оставшийся болт 3 мм x 20 мм. Затем пропустите это через концевую петлю в изогнутом стержне, используя эластичность стержня, чтобы вытащить его. 5. С помощью прикрепите короткий провод к болту 5 мм x 30 мм и отрежьте. Надеясь, что это было полезно, если что-то неясно (моя формулировка иногда может быть довольно загадочной), пожалуйста, не стесняйтесь задавать любые вопросы в комментариях, и я постараюсь ответить на них.
