Я зарабатываю копейки, и это будет здорово. Я уже начал строительство, когда Тим и Стар убедили меня опубликовать инструкции по этому поводу, поэтому у меня нет оригинальных изображений первых этапов строительства, но я создаю несколько инсценировок, чтобы показать, как я гнул обод.
Шаг 1: сделайте обод
Драматизация! Не настоящие кадры!

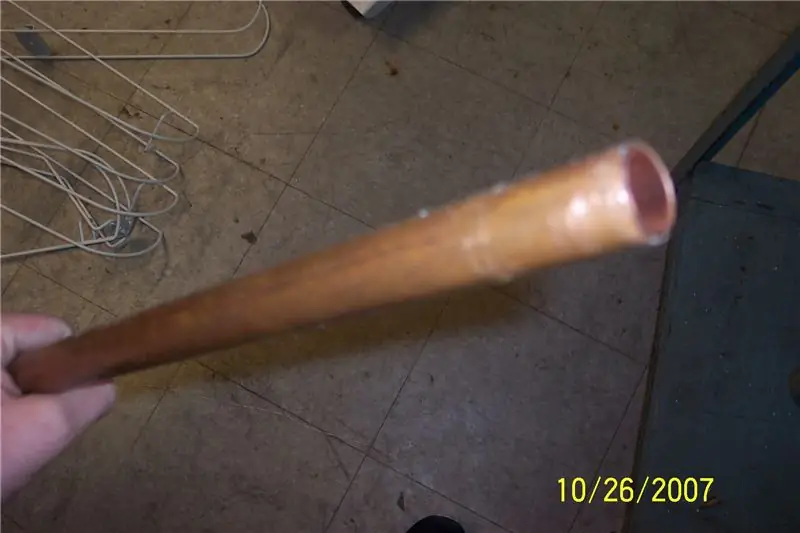

Итак, я взял столешницу диаметром 4 фута, которая болталась, и просверлил отверстие 1/2 дюйма рядом с ее стороной, и привязал вокруг нее веревку, как показано на рисунке. Затем я положил свой канальный утюг лицом вниз (открытая сторона - сторона, которую вы хотите направить наружу) на землю, поставьте стол сверху, намотайте веревку на конец утюга (из которых у меня было около 16 футов) и начал тянуть назад, как показано. из алюминия, который я использую на картинке, очевидно, намного легче согнуть, чем швеллер; будь сильным! Сталь будет немного пружинить, поэтому на 4-футовом столе у меня получился круг длиной 6 футов. Я растянул он должен быть чуть меньше 5 футов, разрезан и сварен.
Шаг 2: Смотрите, смотрите

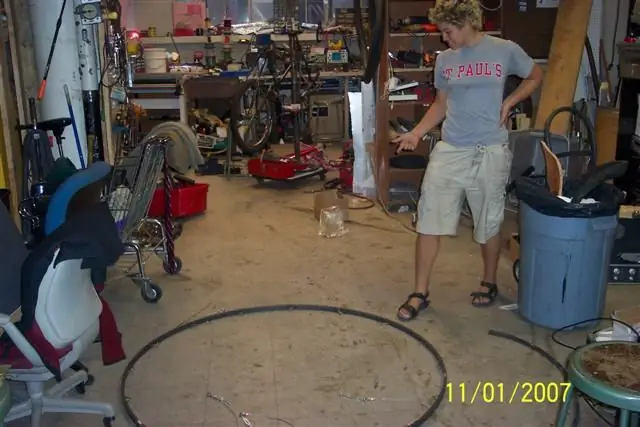

Разве это не здорово! Звезда так считает!
Шаг 3: сварка

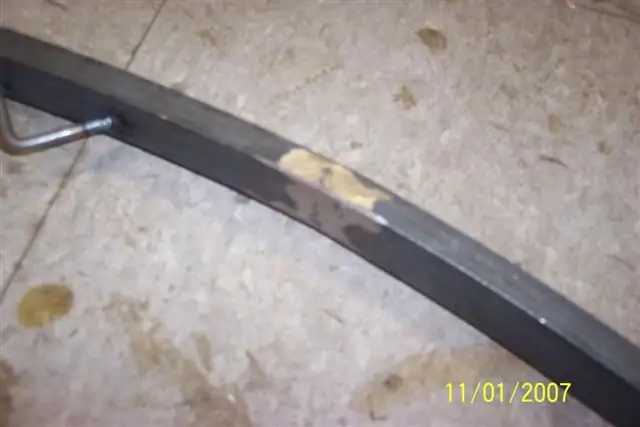

Вот шов в ободке. Я сварил снаружи и изнутри с помощью сварочного аппарата MIG, а затем зашлифовал сварные швы. Если вы собираетесь шлифовать сварные швы на чем-то подобном, УБЕДИТЕСЬ, что у вас хорошая проплавка.
Шаг 4: Сделайте пальцы на спицах
Я взял стальной стержень диаметром 6 футов 3/8 дюйма, вставил конец в ручной тормоз с выступом на 1,5 дюйма, согнул, затем отрезал 1,5 дюйма после изгиба, таким образом сделав эти маленькие штучки. Затем я нашел кусок дерьма о 1/2 дюйма высотой, чтобы поддерживать их, когда я привариваю их к внутренней стороне обода, как показано.
Шаг 5: Хаб

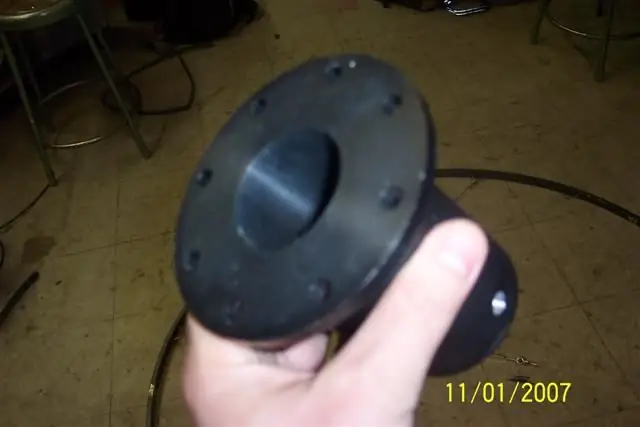

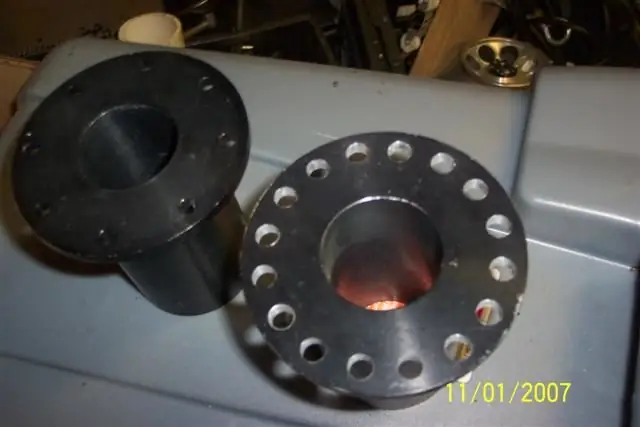

Итак, я нашел их несколько. Кажется, они в футах от какого-то оптического оборудования (по крайней мере, так говорит Тим).
Итак, найдите:-P
Шаг 6: просверлите больше отверстий со спицами
Я сделал для них небольшой зажим, просверлив два винта в небольшом куске фанеры и прикрепив фанеру к сверлильному станку, чтобы, когда кусок прижимался к винтам, сверло находилось прямо над тем местом, где оно должно быть.
Шаг 7: соедините две стороны

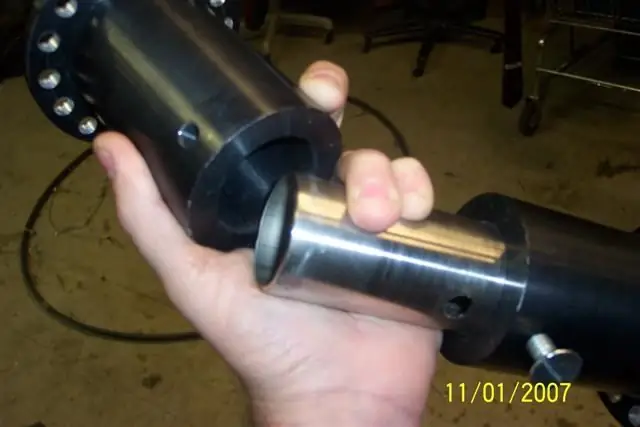

Я нашел этот кусок тонкостенной стальной трубки, который как раз случайно вошел в боковины ступицы. Я просверлил в нем два небольших отверстия, чтобы они совпали с предварительно просверленными отверстиями на сторонах ступицы.

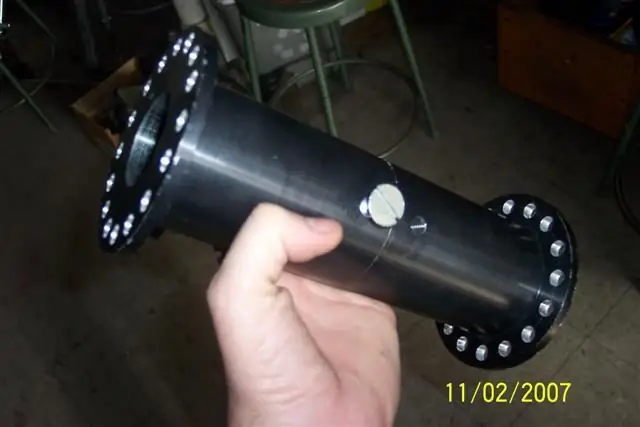

Шаг 8: Готовая оболочка ступицы
Я перейду к кривошипному шпинделю позже, а пока просто вставьте стальную трубку между двумя сторонами и вставьте несколько болтов в резьбовые отверстия.
Это самое странное выражение, которое я когда-либо видел на лице Тима.
Шаг 9: прикрепите спицы

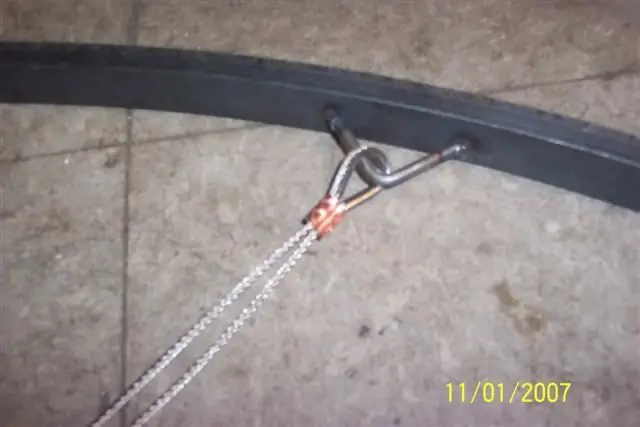

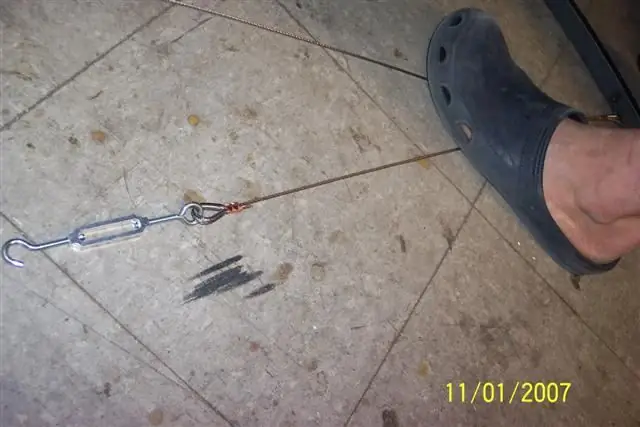

Я купил у какой-то компании в Интернете много кабеля из нержавеющей стали 3/32 дюйма, 100 гильз (маленьких каплевидных штуковин) и 100 латунных наконечников. Для моего обода и размера моего концентратора кусок кабеля длиной 48,5 дюймов вполне подходит. Достаточно прикрепить к ободу в середине троса, а потом на других концах прикрепляю талрепы. Это похоже на соски моего колеса.

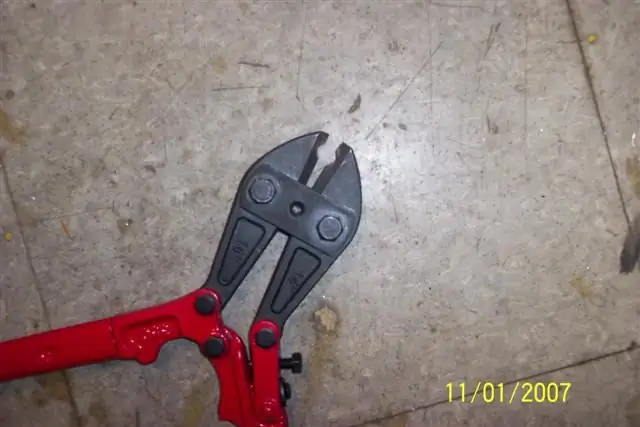

Я также приложил изображение инструмента, который я сделал для обжима наконечников. Это просто пара дешевых болторез, которые я разобрал, заточил в зубьях, а затем снова собрал. ЕЩЕ НЕ ВСЕ
Шаг 10: еще не все
все еще работаю над этим
