Сколько именно нужно работать, чтобы крутить педали на велосипеде? Существует множество способов измерения мощности, генерируемой велосипедистом, но многие из них, например каретки с большим количеством инструментов и шатуны, могут быть слишком дорогими для повседневного использования. Но за 30 долларов за детали вы можете собрать эту велосипедную педаль, измеряющую мощность. и узнайте, насколько усердно вы разжигаете.

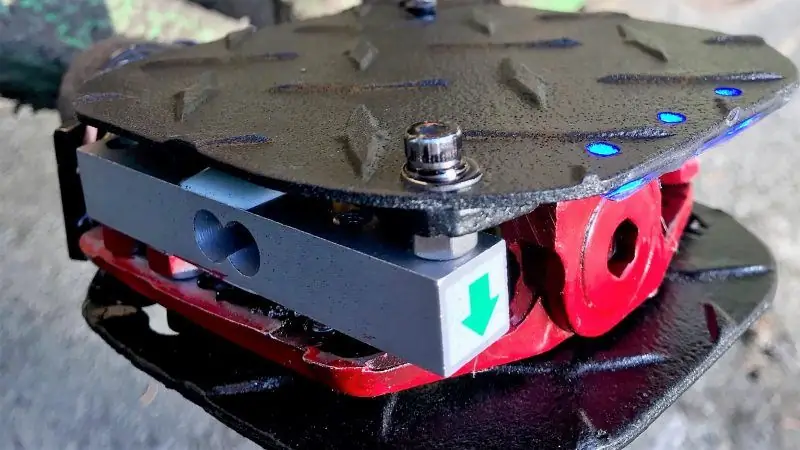

Конечно, дело не только в деталях, но и в знании того, что с ними делать, и [rabbitcreek] вложил много усилий и инженерных разработок в эту педаль мощности. Основная задача по измерению силы, приложенной к кривошипу, ложится на пару микротензодатчиков, соединенных параллельно. Wemos, усилитель с тензодатчиком HX711, небольшой аккумулятор LiPo и зарядный модуль, беспроводное зарядное устройство Qi, датчик Холла, надежный выключатель питания и несколько Neopixels завершают спецификацию. Все тщательно упаковано в очень мало места в модифицированной педали для горного велосипеда и залито эпоксидной смолой для всепогодного использования. Датчик Холла отслеживает обороты, в то время как тензометрические датчики измеряют усилие, прикладываемое к педали, а данные о поездке можно загрузить позже.
Мы вспоминаем подобное усилие с использованием кривошипа, усеянного тензодатчиками. Но этот впечатляет, потому что все умещается в аккуратной упаковке. А ромбовидная тарелка - приятное прикосновение.
