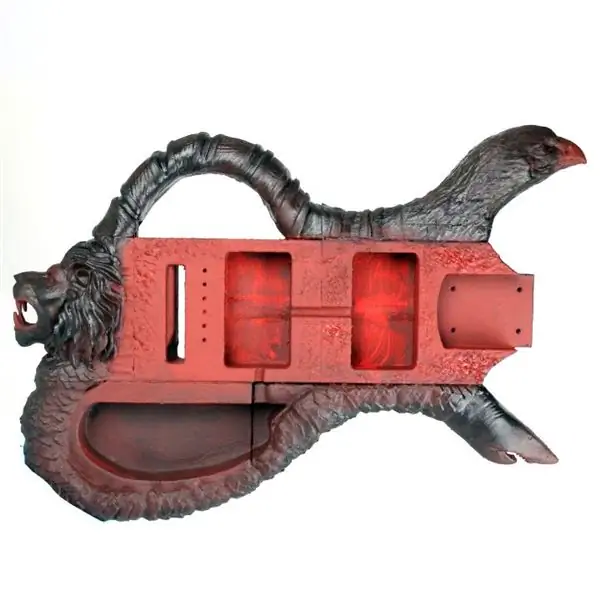

Я работаю в MyMiniFactory.com 3D-художником и никогда не думал, что когда-нибудь смогу напечатать на 3D-принтере весь корпус электрогитары. Но после нескольких месяцев экспериментов и испытаний я очень рад, что завершил свой третий корпус электрогитары, работая полностью в ZBrush. Я решил создать третий, чтобы продолжить свою коллекцию и изучение инструментов для 3D-печати.
Я начал проект, используя базовую сетку моей первой гитары, электрогитары, вдохновленной творчеством HR Giger. Программное обеспечение, которое я использовал, было Zbrush на протяжении всего рабочего процесса, включая оптимизацию суставов. Скульптинг Zbrush, который я сделал на этот раз, был моей личной концепцией, даже форма самой гитары.
Моя концепция черпает вдохновение в природе и, в частности, в животных как символах власти: лев, акула и орел. Воздух, земля и море - все вместе в одном куске. И я сделал пару улучшений этой гитары по сравнению с моими предыдущими моделями HR Giger и HP Lovecraft:
1) В верхней левой части корпуса я решил создать ручку, которая соответствует дизайну и, в то же время, сокращает использование материала, позволяя гитаре намного легче, чем предыдущие концепты.
2) На этот раз каждый сможет распечатать эту гитару на обычном настольном 3D-принтере: Replicator, Ultimaker, Dremel, Zortrax и т. д. Не только на машине WASP.
3) Также резко сократилось время печати: около 65 часов печати против более 100 часов для предыдущих гитар, на 35-40% меньше.
4) Корпус кажется намного легче, чем у предыдущих гитар, в частности у модели HP Lovecraft. Частично это связано с верхней частью гитары, особенно с открытой ручкой.
5) Пасть льва и орел позволяют добавить к гитаре ремешок.
Рабочий процесс в Zbrush

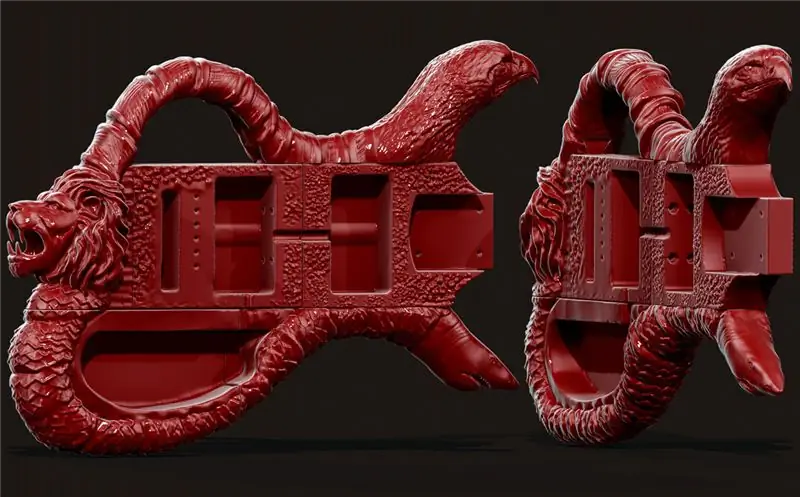

Моей отправной точкой для скульптинга была твердая базовая модель, с которой я мог начать изменять, во-первых, общую форму гитары - другими словами, силуэт корпуса гитары. Чтобы сделать это, я инициализировал свой холст Zbrush копией гитары HP Lovecraft и, используя различные кисти, резко уменьшил полигоны границ, используя в основном кисть Trim Curve.
Во время лепки я разделил модель на 7 частей, тщательно проверяя возможность печати каждой отдельной части. Каждый раз, когда вы создаете вспомогательный инструмент в Zbrush для 3D-печати, всегда полезно подумать о необходимой поддержке и о том, есть ли способ ускорить печать.

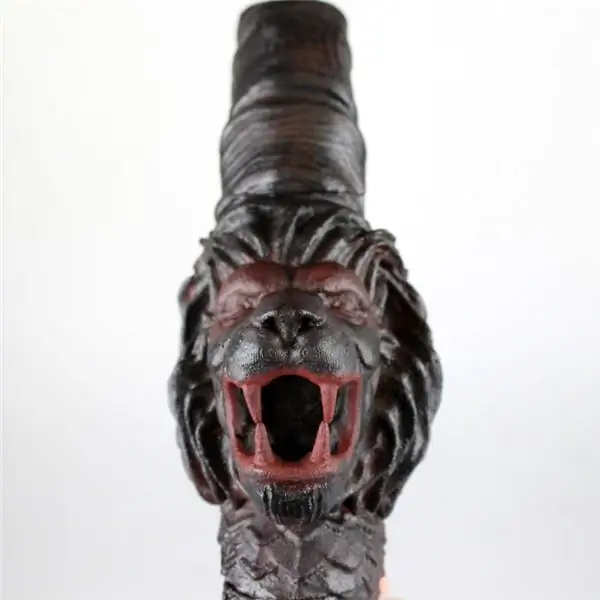

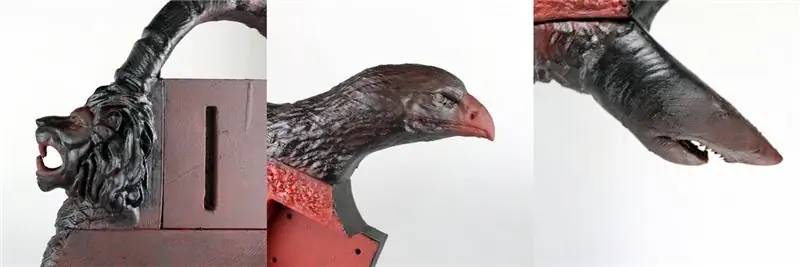

Что касается скульптинга, я добавил три сферы в тело, чтобы создать концепции льва, акулы и орла с нуля. Мне нравится исследовать формы и создавать все из основных форм, даже если в ZBrush есть гораздо более быстрые способы сделать это, такие как IMM и различные инструменты, которые вы всегда можете добавить в свой скульпт, чтобы ускорить процесс.

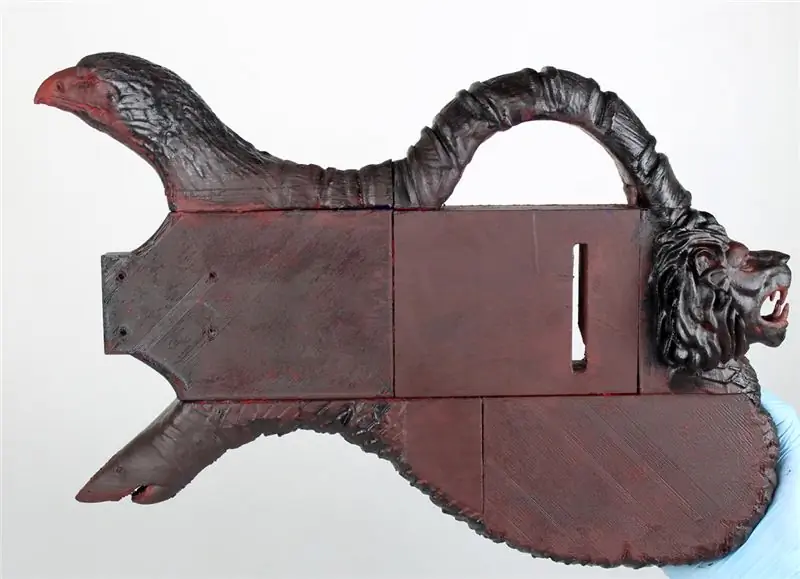

Испытывая крайнюю страсть к дизайну существ и костям, рогам и жутким формам, я также вылепил границы рисунка, чтобы они напоминали структуру позвоночника для рукоятки и чешуйчатую текстуру на рукояти. нижняя сторона прибора. Мне лично понравился конечный результат скульптинга - не слишком детализированный, но я постарался больше сосредоточиться на оптимизации всего продукта.
Процесс, который требует большего внимания к продукту, подобному этому, - это фаза динамической сетки во время совместного создания. Благодаря выбору и маскированию вы можете получить очень чистый результат, даже если вы не можете проверить правильную толщину зазоров. Для этого я просто сравнил зазоры новой гитары со старой моделью и немного увеличил их, чтобы даже дать пользователю возможность вылепить другую деталь и заменить ее новой без особых усилий.
Последняя деталь включает в себя крышку звукоснимателя и крышку кастрюли громкости. Используя винты и заказывая различные компоненты, мы можем, наконец, закончить нашу гитару - конечно, после 65 часов печати на разных принтерах. Вот список электронных компонентов и всех остальных частей, которые вам понадобятся для завершения вашего проекта. Самым дорогим, без сомнения, является набор хамбакеров Seymour Duncan, около 100 фунтов стерлингов на Amazon. Довольно удивительный выбор, поверьте мне!
1) Пикапы
2) Эта шея
3) Мост
4) Набор строк
5) Регуляторы громкости и тона
6) Регуляторы громкости и тембра
7) Шейная пластина
8) Набор машинных головок
