Мотивация:
За последние несколько лет я довольно активно занялся боксом в местном спортзале ММА. Один из боевиков - молодой человек, который только что переехал в свою первую квартиру, и ему катастрофически не хватает мебели. Я искал новые проекты и вещи, чтобы попробовать, поэтому я предложил сделать ему тумбочку бесплатно (мне также нужна новая тумбочка, так что это может быть пробный запуск, я подумал, ха-ха). Он с радостью принял мое предложение. Я набросал 3 или 4 разных рисунка, и он выбрал тот, который ему больше всего понравился. Я старался использовать весь обрезной пиломатериал, оставшийся от старых проектов, чтобы снизить затраты.
Дизайн:

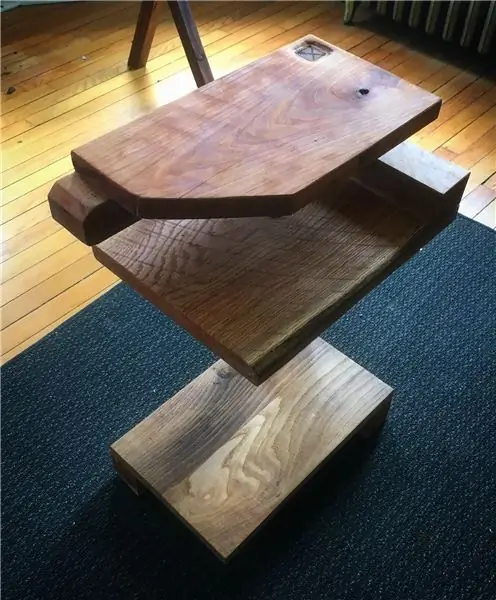

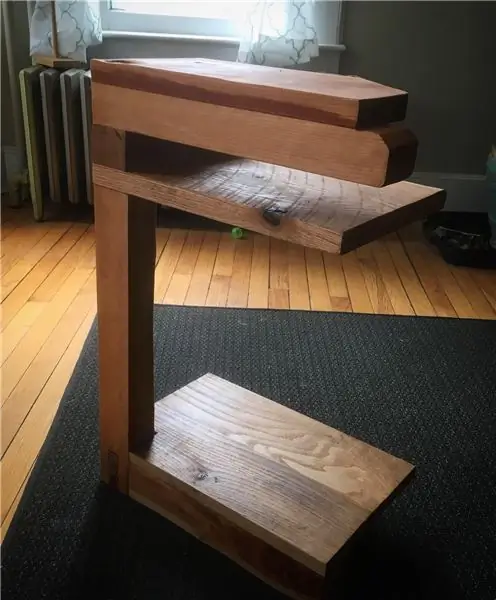

Однажды, когда я ехал на работу в автобусе, я выдумал несколько разных идей, но одна из них действительно меня зацепила. Это была прикроватная тумбочка в современном стиле с одной вертикальной стойкой, к которой все прикреплено (см. Изображение модели Autodesk). Были бы две опорные ноги и две руки, которые выступали бы из вертикальной колонны. Всего три полки, одна из которых находится внизу, а две другие - вверху. Я действительно хочу стать лучше в хороших столярных изделиях, поэтому я решил использовать два модифицированных уздечных соединения, чтобы прикрепить вертикальную колонну к двум горизонтальным ножкам. Подлокотники и верхние полки крепились с помощью длинного шипа, который я в конечном итоге вырезал и вставлял в ореховые шлицы. Это может показаться устрашающим, но, честно говоря, это довольно простая сборка с некоторыми приличными долотами и ручными пилами, с которыми может легко справиться любой плотник. Просто не торопитесь и наслаждайтесь процессом.
Раскрытие информации: этот пост может содержать партнерские ссылки Amazon, которые приносят мне небольшую комиссию без каких-либо дополнительных затрат для вас. Я рекомендую только те продукты, которые использую лично или думаю, что мои читатели найдут полезными.
Материалы:
У меня были остатки вишневых балок, которые я использовал для ног и рук. Он должен быть относительно толстым, чтобы обеспечить большую площадь поверхности для склеивания.
Для полок использовались обрезные доски из дуба и черешни. Возможно, вам придется проявить творческий подход к размерам полки в зависимости от того, что у вас было в наличии.
Инструменты:
Настольная пила
Чоп-пила
Фуганок
Строгальный станок
Зубила (мне очень нравятся стамески нарекс, качественные и не до абсурда дорогие)
Комбинированный квадрат
Много зажимов
Дюбели 1/4"
Головоломка
Японская пила
Орбитальный шлифовальный станок
Клей
Датская нефть
Шаг 1: рамка
Итак, первое, что нужно сделать, это построить каркас. Большинство прикроватных тумб имеют высоту от 23 до 26 дюймов, обычно немного выше кровати, поэтому измерьте, с каким пространством вы работаете. Я остановился на том, чтобы размеры X-Y составляли 11 дюймов на 16 дюймов, поскольку у моего друга было узкое пространство, в которое можно было поместиться. Важно, чтобы каркас состоял из довольно больших частей, обеспечивающих хорошую опору, и чтобы у них было много места для склейки полок.
Так….

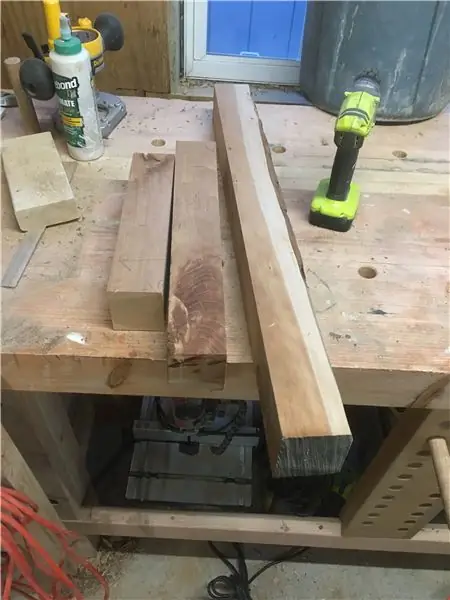

- Возьмите отрезную пилу и разрежьте балку на пять частей, которые будут составлять раму. Два из них были 16 дюймов, два - 11 дюймов, а центральная колонна - 25 дюймов.
- Теперь очистите эти детали на фуганке, чтобы получилось красивое лицо. Затем подойдите к настольной пиле и разорвите кусочки до нужных размеров. Я выбрал 2,5 на 2,5 дюйма.
Классно, мы готовы собрать основной каркас.

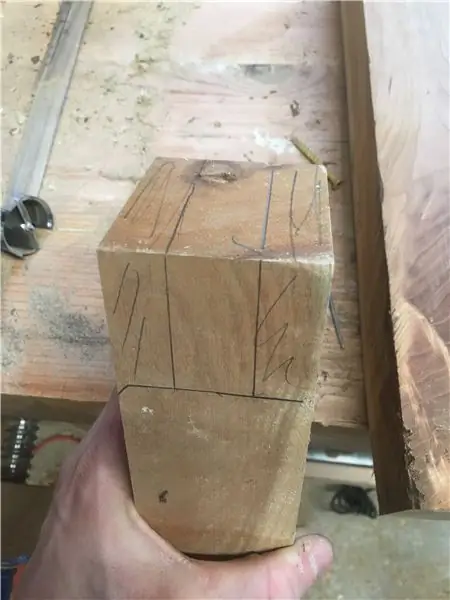

Шаг 2: Соединение фреймов

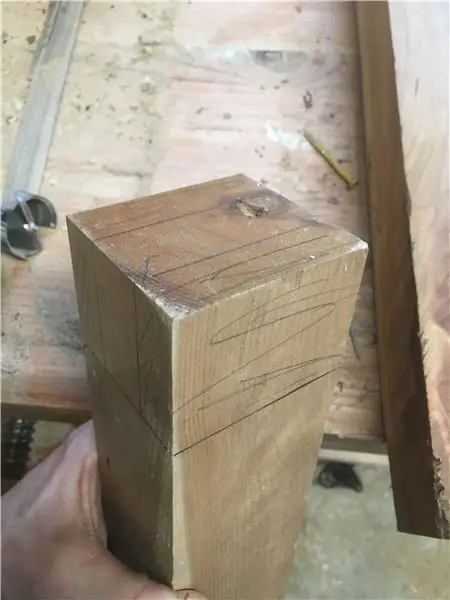

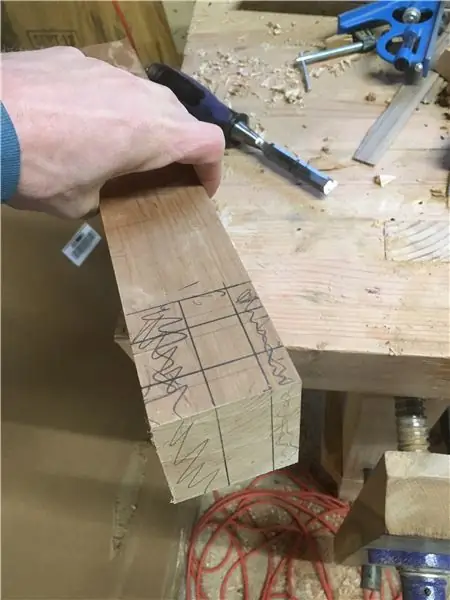

Я решил использовать уздечки, чтобы соединить две нижние ножки с вертикальной колонной. Я обнаружил, что самый простой способ сделать это - разметить сетку на лицевой стороне каждой ноги. Продлите отметки на лицевой стороне вниз по стороне изделия, чтобы стыки были подходящей длины. Я знаю, что это немного сбивает с толку, но посмотрите на картинки, надеюсь, они прояснят ситуацию.
При разрезании стыков я сначала использовал протяжную пилу, чтобы грубо вырезать отходы.
Затем используйте долото, чтобы очистить шипы.
Будьте осторожны, измерьте дважды и не торопитесь.
Вот где я сделал тупой ход. Я был нетерпелив и решил склеить эти три части рамы, вместо того, чтобы вырезать центральный шип на вершине стойки. Учитесь у меня и пока не делайте этого, ха-ха.
Однако, когда вы это сделаете, нанесите немного клея на поверхности шипа и зажмите все на месте.

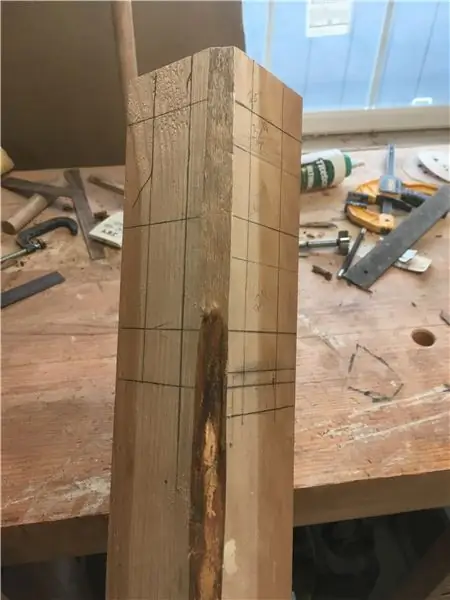

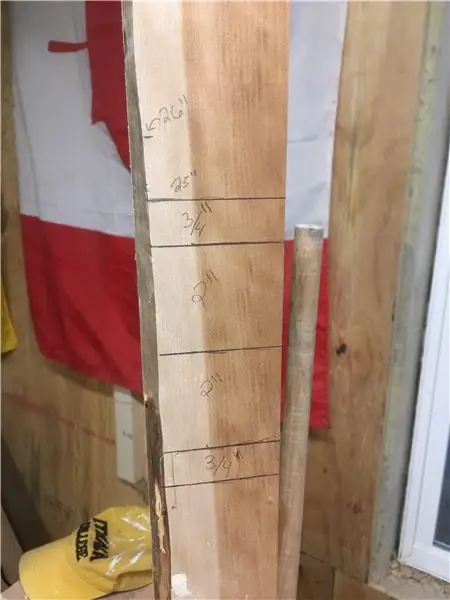

Шаг 3: Шип на столбе
Так что это намного проще, чем вы думаете.
Мы собираемся вырезать один длинный шип, который будет проходить через верхние рычаги и полки. Все эти ручки и полки будут иметь соответствующий паз, который позволит их непосредственно штабелировать. Измерьте общую длину как верхних полок, так и кронштейнов. Всего 7 дюймов для моих габаритов. Я решил разместить этот шип в центре столба и сделать его размером 1 дюйм на 1 дюйм.

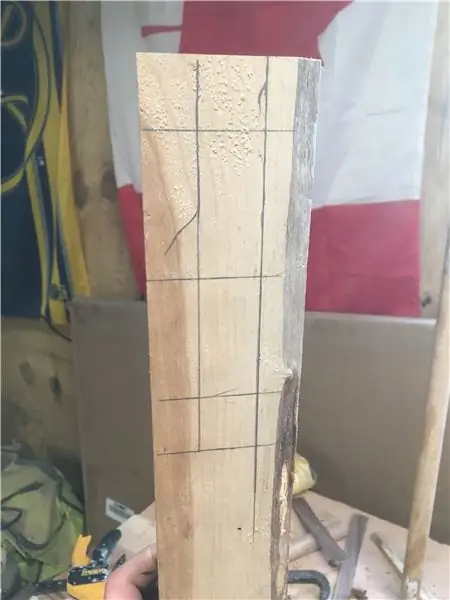

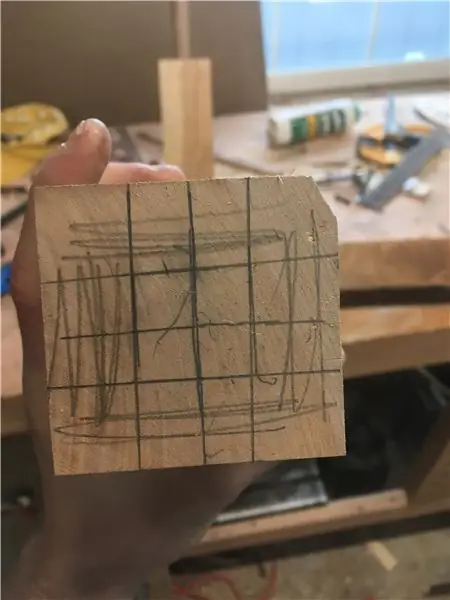

Отметьте этот шип на верхней части столба по центру. Затем протяните линии вниз по краю столба на 7 дюймов.
Сначала я вырезаю шип с помощью лобзика (ленточная пила также подойдет для этого).
Затем я очистил его несколькими ручными зубилами, чтобы сделать его как можно более однородным.
Шаг 4: полки
Сейчас хорошее время, чтобы заняться своими полками. Я хотел три из них, один на основании и два на плечах.
Нижняя полка:
Чтобы использовать подручные материалы, я склеил две меньшие части, чтобы сформировать нижнюю полку. Отрежьте две отдельные части до нужной длины с помощью настольной пилы (здесь могут пригодиться салазки с поперечным разрезом). Как только это будет сделано, соедините два края, если у вас есть фуганок, а затем склейте их, чтобы сформировать панель большего размера. Колс помог бы здесь держать его в плоском состоянии.
Средняя полка:
Я использовал настольную пилу, чтобы просто отрезать кусок дуба до нужных мне размеров, без дополнительной обрезки.
Верхняя полка:

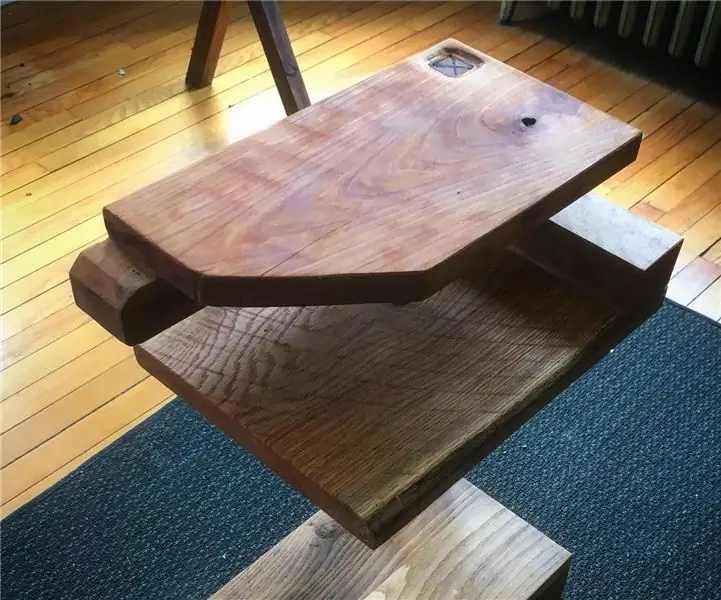

У меня был хороший кусок вишневого ломтика, который я хотел использовать, но он был недостаточно большим. Я решил использовать лобзик, чтобы вырезать ему изогнутую форму (см. Рисунки) и позволить ему быть немного меньше. Это не только красиво разделит ряды, но и сделает вторую полку более функциональной.

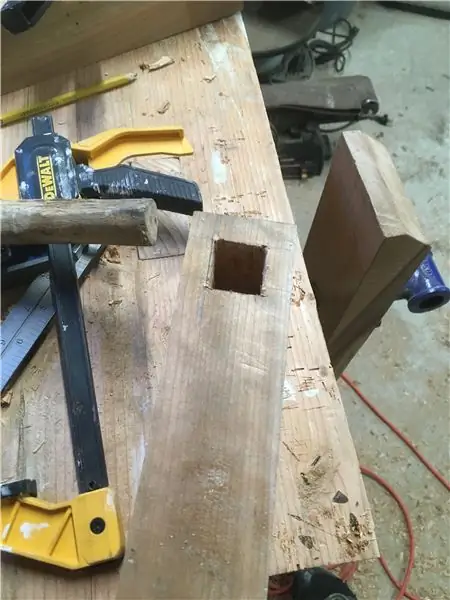

Шаг 5: Врезка на полках и верхних рычагах
Итак, первое, что нужно сделать, это измерить расстояние от центрального шипа до края центральной стойки. Для меня это было 3/4 дюйма дюйма (общая ширина - 2,5 дюйма, шип - 1 дюйм, что оставляет 3/4 дюйма с каждой стороны).

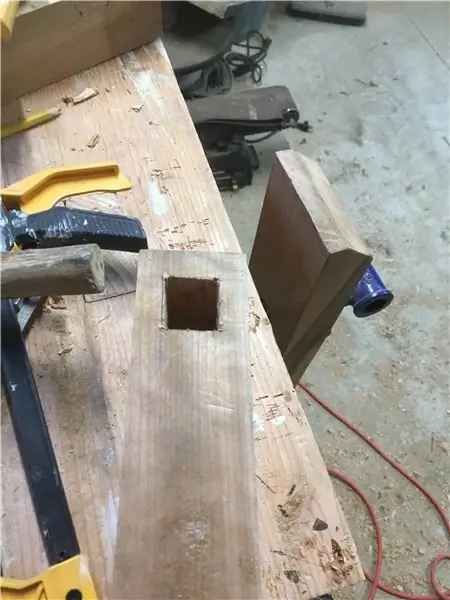

Измерьте расстояние от одного угла и соответствующим образом разметьте паз. С помощью долота, ножа или скальпеля отметьте края паза с обеих сторон. Это поможет предотвратить выдува зерна при долблении.

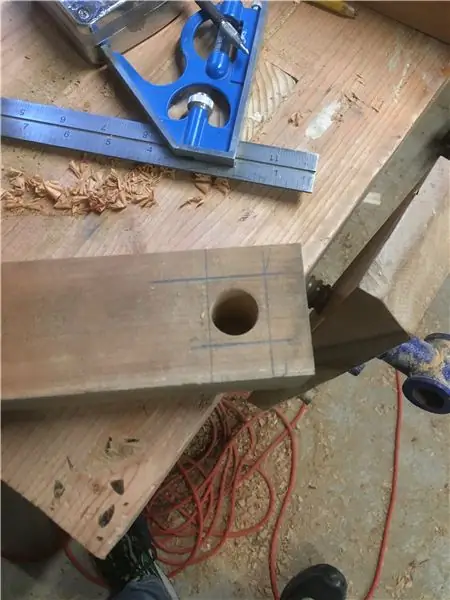

Как только паз будет отмечен соответствующим образом, вы можете его вырезать. Одна вещь, чтобы ускорить это, - просверлить центр паза, если у вас есть форстнер или сверло аналогичного размера.
А теперь иди в город с зубилами. Не торопитесь и будьте осторожны, долота острые … (или они должны быть хаха)
Шаг 6: Сборка
Итак, время для сборки.
Я предлагаю пойти и хорошенько отшлифовать все прямо сейчас, так как в некоторые места будет сложно добраться. Если вы (разумно) раньше не приклеивали рамку, то это первое, что нужно сделать.

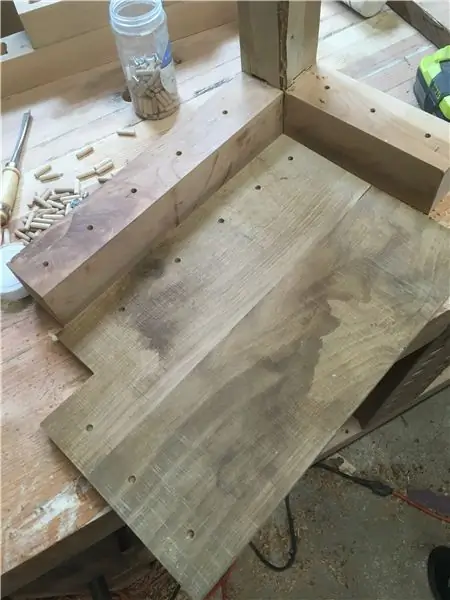

После того, как каркас приклеен, можно монтировать нижнюю полку. Я решил вырезать угол 2,5 дюйма на 2,5 дюйма от нижней полки, чтобы он мог плотно прилегать к стойке. Я также просверлил несколько подходящих отверстий для дюбелей в нижней части нижней полки и рычагов к основанию.

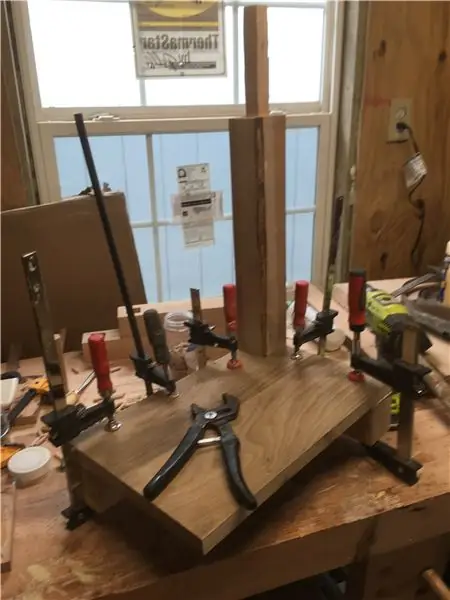

Используя зубную щетку, нанесите клей на верхнюю часть рычагов рамы и на нижнюю часть полки в нужных местах, затем медленно зажмите полку на место.
Как видите, я слишком сильно потянул клей….
Верхние полки:

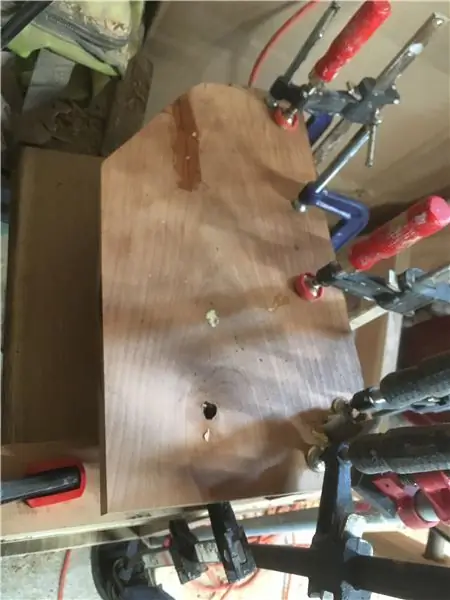

Нанесите клей на центральный шип и внутреннюю часть вырезанных пазов. Затем медленно установите каждую деталь на место.
- Сначала поместите среднюю полку на шип и зафиксируйте ее как можно лучше. Теперь нанесите немного клея на верхнюю часть полки, где с ней будет соприкасаться плечо. Нанесите клей на нижнюю часть подходящего плеча.
- Теперь поместите верхний рычаг и плотно прижмите его к полке.
- Нанесите еще немного клея на шип и теперь вставьте второе плечо на место.
- Нанесите еще немного клея на верхнюю часть плеча и в соответствующие места на нижней части верхней полки.
- Установите самую верхнюю полку и плотно прижмите ее к самому верхнему рычагу.
- Теперь вам нужно взять несколько длинных зажимов и плотно зажать все на центральной стойке.
Возможно, будет проще сделать нижнюю полку за один этап, а верхние полки - за второй.

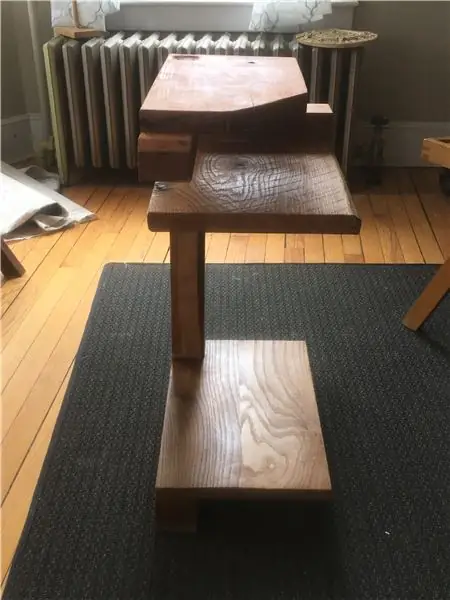

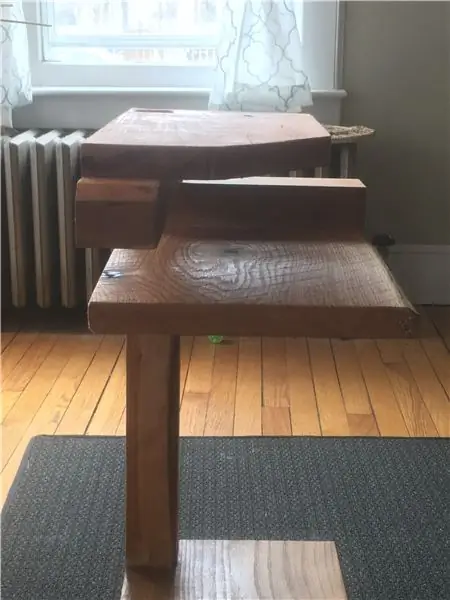

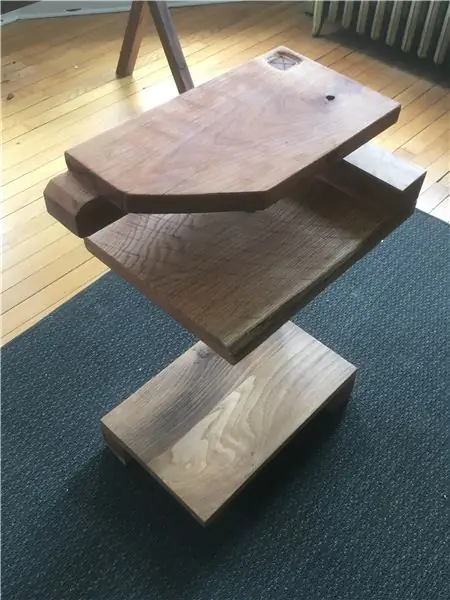

Шаг 7: Завершение
Ладно, пора убираться и заканчивать.
- Если ваш центральный шип немного длинный, вы можете обрезать его до нужной длины с помощью протяжной пилы. Я решил проделать в себе диагональные прорези и забить в них шлицы из орехового дерева. Если вы делаете это, вам, очевидно, нужно вырезать прорези перед приклеиванием.
- Я выбрал блочную плоскость и сделал небольшую фаску на всех открытых краях, чтобы немного смягчить детали.
- Теперь возьмите орбитальную шлифовальную машинку и закончите столько, сколько хотите. Я думаю, что для такого дизайна это должна быть довольно приличная отделка, на мой взгляд, деревенский, грубый вид пиления не будет хорошо сочетаться.
- После шлифовки я нанесла все несколько слоев датского масла (моего любимого).
Некоторые примечания: важно, чтобы ножки были достаточно широкими, 2,5 x 2,5 дюйма, вероятно, наименьшее, что вы могли бы с комфортом использовать для полок такого размера. Чем они короче, тем крепче они будут. Я не проверял это на ломкость, но он комфортно удерживал гантели весом 35 и 45 фунтов без раскачивания. Вы могли бы добавить скрытую опору под нижнюю полку, если бы вы беспокоились.
И вы сделали!!!! Идите и покажите своим друзьям, насколько вы модны и современны.
