Это один из моих любимых проектов «Создание движущихся изображений».
Шаг 1. Сборка
Я выбрал мини-зоотроп, потому что хочу использовать лист формата А4. Размеры лезвия А4 составляют от 29,7 до 21 см. Я использую диаметр барабана, длина A3 = 29,7 см = диаметр 92,30 мм = радиус 46,15 мм Высота барабана 30 мм.
Als Servo gebruik een gewijzigde mini 9g servoAls potmeter gebruik ik een van 10K Als led gebruik ik 3 светодиода, включенных параллельно, с постоянным током 100 Ом в серии с 4, 5-вольтовым аккумулятором
Я должен признать, что мне нужно найти лучшее место для светодиодов, но мне не терпелось поделиться этим проектом со всеми

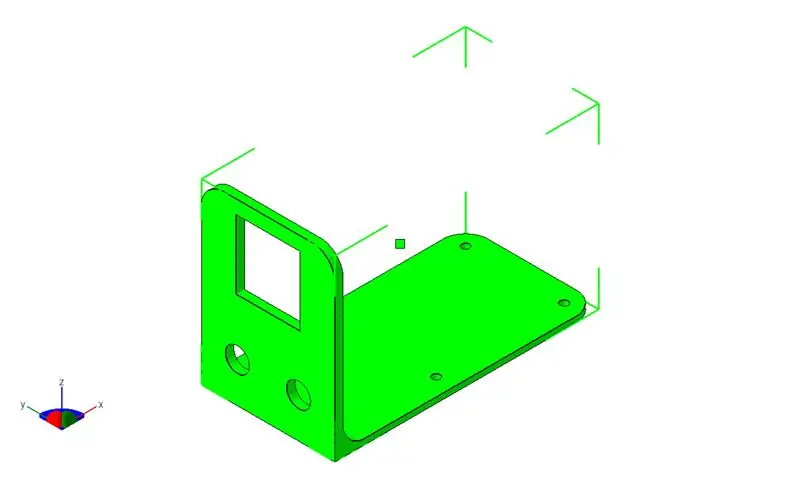

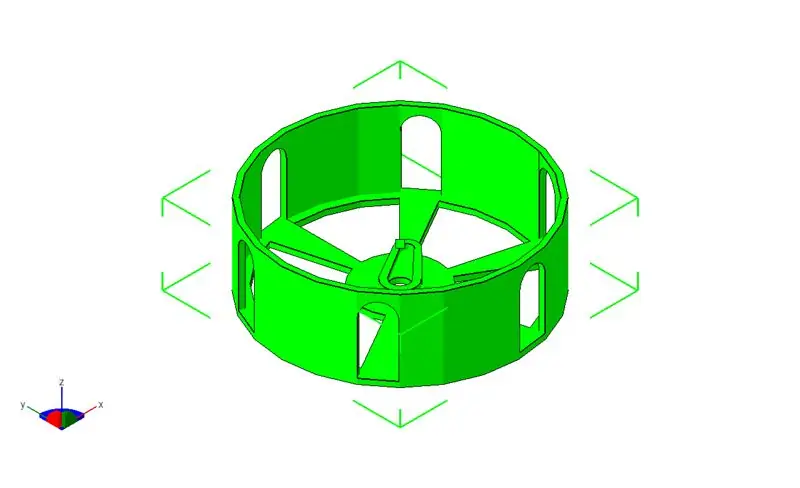

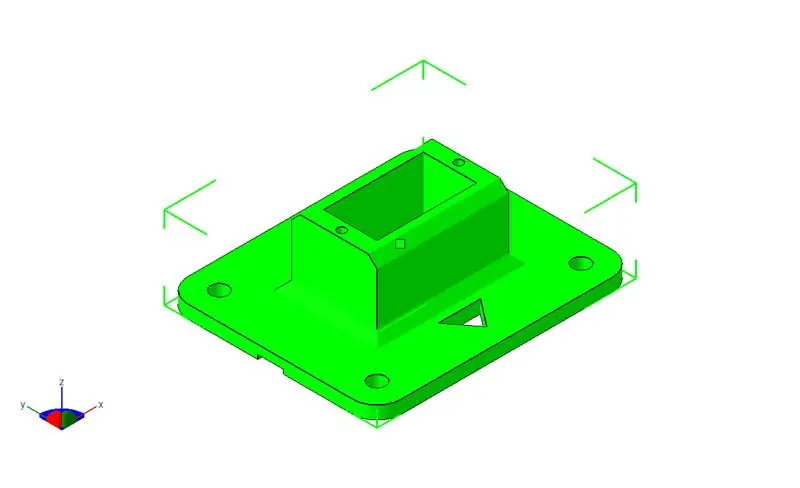

Отверстия в барабане я проделал, чтобы сэкономить материал и время при 3D-печати.

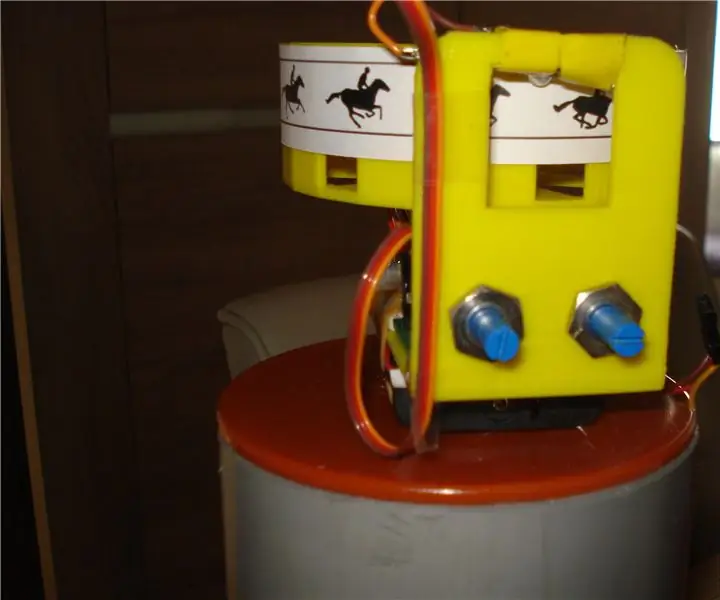

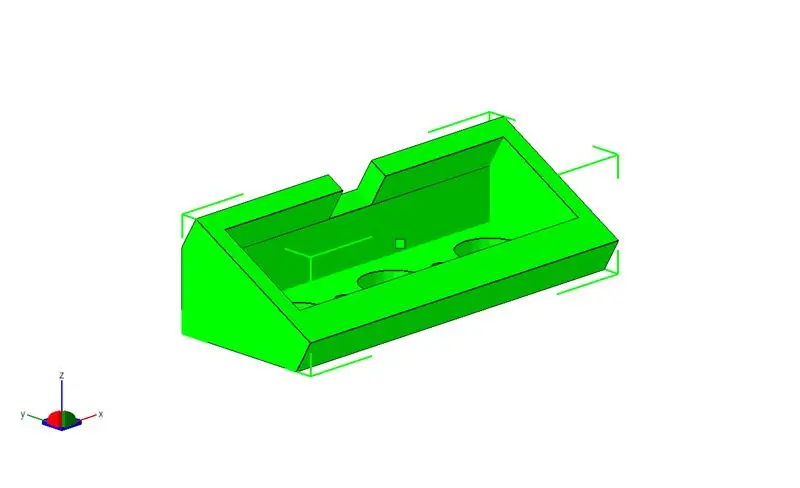

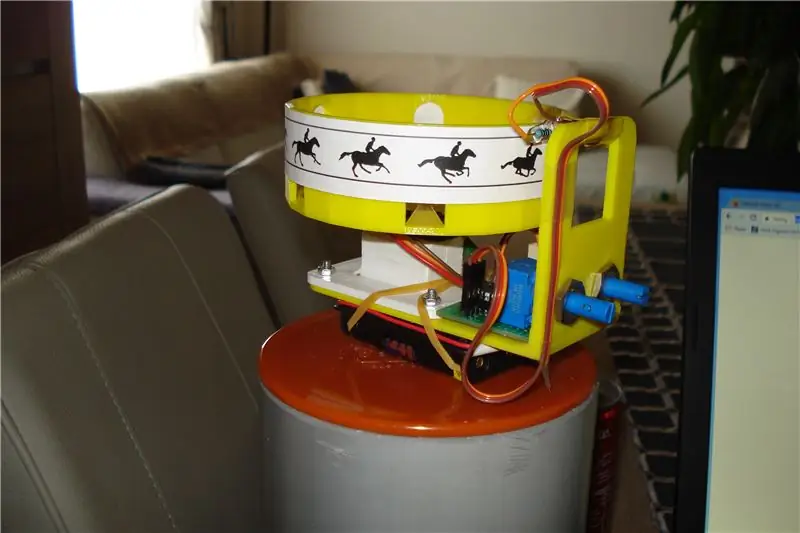

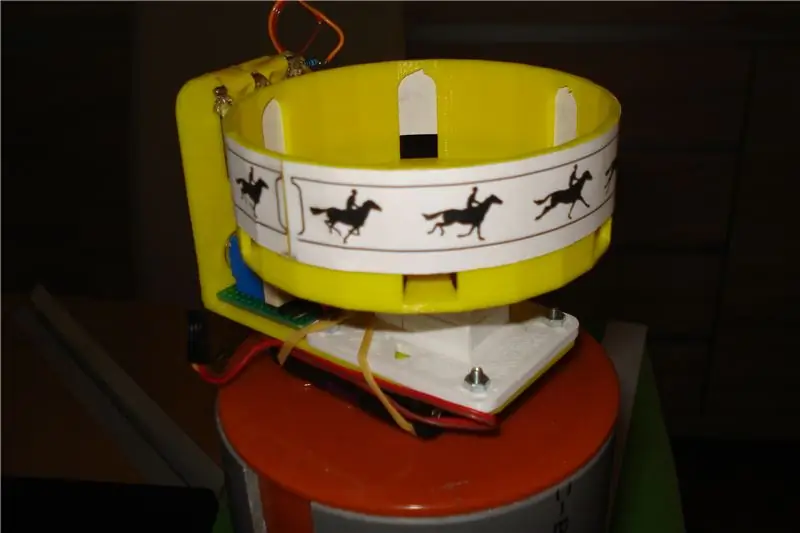

Внизу зоопропа находится батарейный отсек из 3 батареек AA по 1,5 В
Шаг 2. Электроника и программное обеспечение

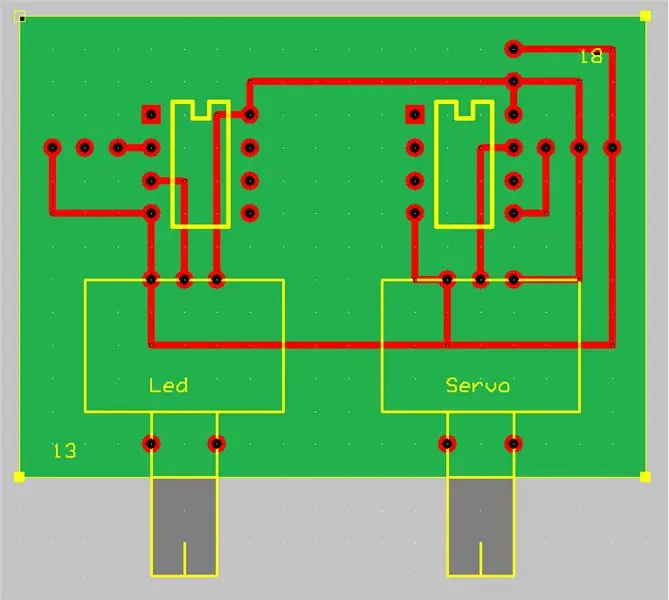

В качестве контроллера я использую 2 ATtiny85 (т.к. у меня не получается обе программы в одной программе, я плохой программист)
Первый ATtiny85, который я использую для управления сервоприводом, Второй ATtiny85, который я использую для мерцания светодиода
Конструкция проста:
Вход = сервомеханизм потенциометра
Вход = светодиодный индикатор потенциометра
Выход
1, сервопривод повернут
2, белый светодиод
Чтобы запрограммировать ATtiny85, вы можете изучить предыдущие инструкции, которые я создал, а именно
Часы должны 8 МГц
Шаг 3: Изображение
Я подобрал несколько примеров из паутины, которые можно легко распечатать и вырезать для размещения на барабане.
Как видите, подвижное изображение состоит из 12 изображений, потому что длина формата A4 составляет около 300 мм, а это деленное на 12 дает вам ширину 25 мм.
Таким образом, каждый рисунок состоит из рамки от 30 до 25 мм, что позволяет сделать рисунок или нарисовать больший знак, а затем уменьшить его.
Высота получается из ширины формата A4 = 210, деленной на 25 мм. = 8 означает, что у вас есть 8 полосок, взятых из формата A4.

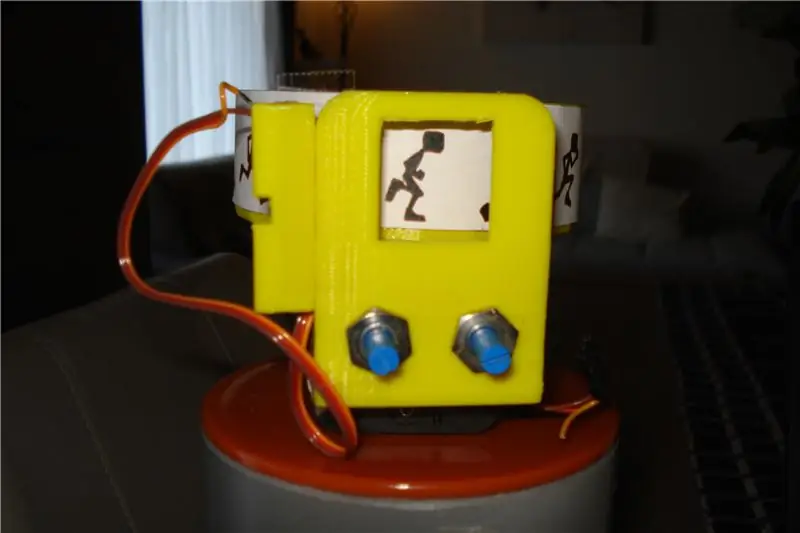

Поскольку это открытая конструкция, фильм лучше смотреть в затемненной комнате (шторы задвинуты или около того).
Если вы возьмете полосу с крупье, вы увидите, что она довольно хорошо работает.
Шаг 4: фильм
Этот фильм плохого качества и снят на любителя (I)
А вот видно, как лошадь бежит галопом Может другие фильмы поставлю и надеюсь на лучшее качество
Шаг 5: Улучшения
Вот некоторые улучшения
1 вместо сервопривода используйте двигатель постоянного тока
2 больший зоотроп = большие рисунки
3 новых программного обеспечения для скорости двигателя и / или мерцающего светодиода
4 смотровое окошко расположено слишком высоко
5 возможно немного наклонное положение, чтобы легко смотреть фильм
