ЛИЛИ-ПАУЭР БАНК
Это простой мини-внешний аккумулятор. Вы можете использовать этот внешний аккумулятор в любой чрезвычайной ситуации. Этот блок питания работает от 9-вольтовой батареи вместе с регулятором напряжения LM7805, который выдает и выдает 5В. Этот проект очень легко реализовать, он стоит менее 100 рупий (меньше доллара), и вы также сможете научиться использовать регуляторы напряжения.
Так что, не теряя времени, приготовьте свои вещи и ПРОЕКТИРУЙТЕ СЕБЯ!
Шаг 1: НЕОБХОДИМЫЕ ВЕЩИ

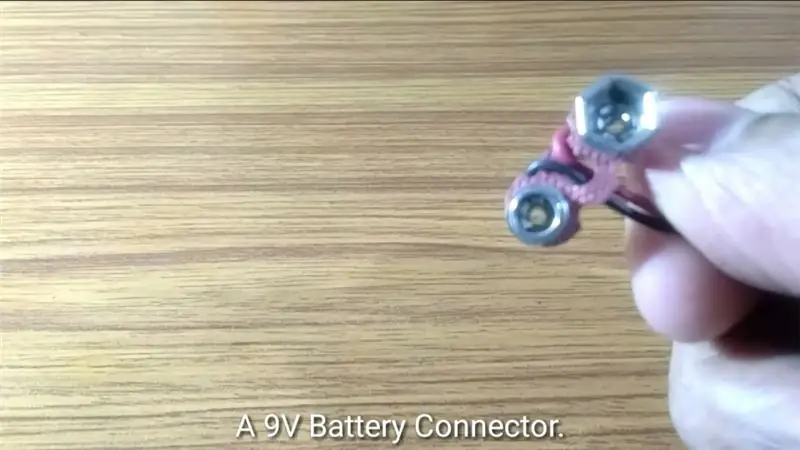

1. Разъем аккумулятора 9 В

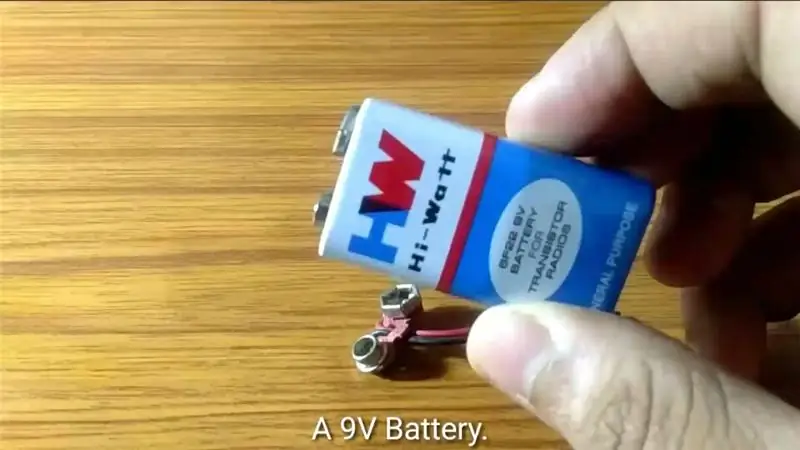

2. Батарея 9 В

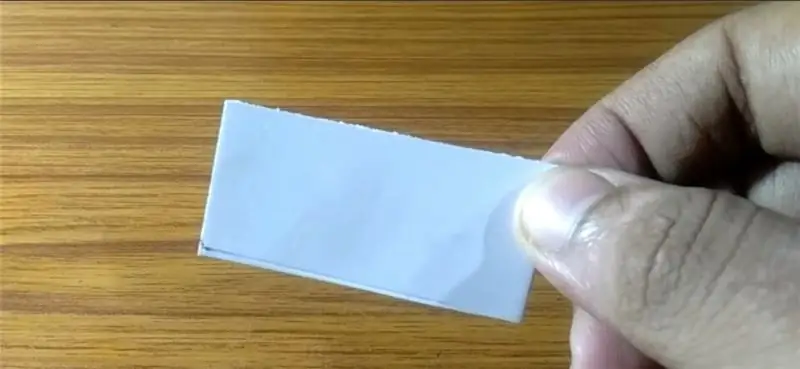

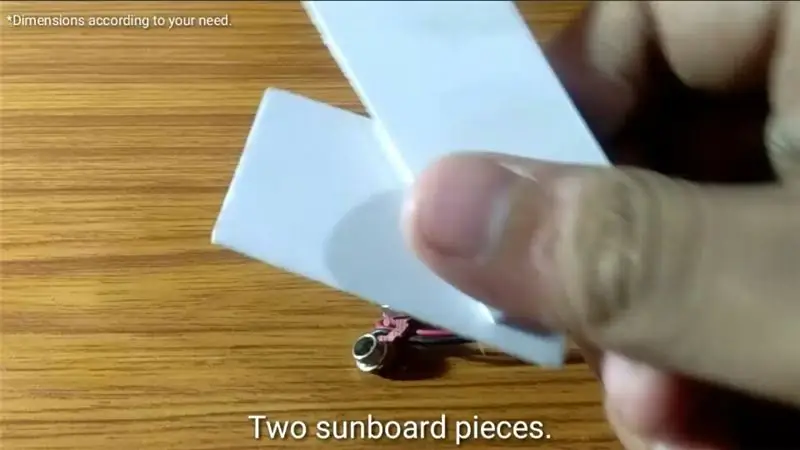

3. Два выреза в солярии (размеры с аккумулятором)
4. USB-контакт Mirco (кабель)
5. Микросхема LM7805
Это все главные вещи. Помимо этого, вам также понадобятся некоторые инструменты, такие как ножницы, фрезы, клеи и т. Д.
Шаг 2: УСТАНОВКА БАЗЫ ДЛЯ POWER BANK
Шаг 1

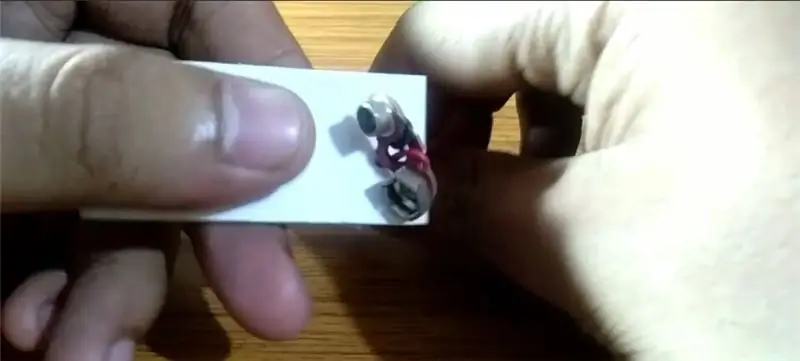

Возьмите вырезы для солярия и проделайте два отверстия, чтобы установить крышку батарейного отсека.
Шаг 2
Вставляем провода крышки батарейного отсека и приклеиваем суперклеем.
Обратите внимание, что необходимо правильное положение крышки батарейного отсека, чтобы все компоненты были размещены идеально.
Шаг 3: УСТАНОВКА МИКРО-USB
Шаг 1

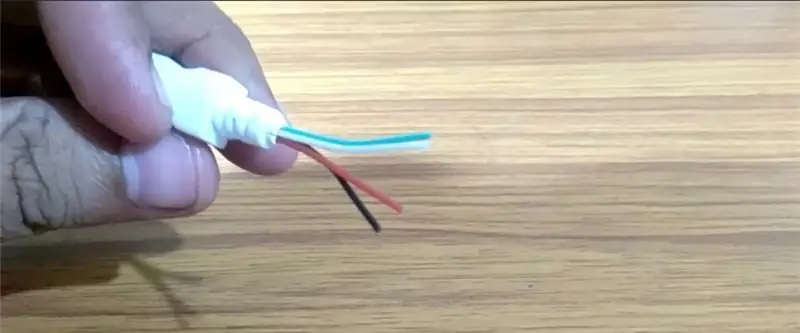

Вы можете получить micro USB (подходящий к вашему телефону) от любого старого зарядного устройства или кабеля OTG. Отрежьте часть микро-USB от основной части, снимите изоляционную часть и вырежьте зеленую и белую части.
Шаг 2

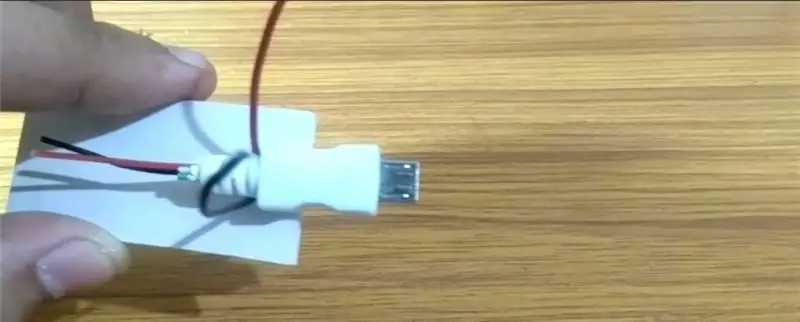

Приклейте micro USB с обратной стороны платы суперклеем.
Обратите внимание, что зеленый и белый провода кабеля не предназначены для разделения мощности.
Шаг 4: РАЗМЕЩЕНИЕ ИС
LM7805
ИК - самая важная часть этого проекта. LM7805 - это регулятор напряжения, который выдает на выходе + 5В.
В этой ИС три контакта:
Контакт 1 (входной контакт): входной контакт - это контакт, который принимает входящее напряжение постоянного тока, которое регулятор напряжения в конечном итоге регулирует до 5 вольт.
Контакт 2 (Земля): Контакт заземления служит для заземления регулятора.
Контакт 3 (выходной контакт): выходной контакт - это регулируемое напряжение 5 В постоянного тока.
Однако имейте в виду, что, хотя этот регулятор напряжения может принимать входное напряжение 36 вольт, рекомендуется ограничить напряжение до 2-3 вольт выше, чем выходное регулируемое напряжение.
05 (в LM7805) представляет выходное напряжение, то есть здесь 05 представляет выходное напряжение 5 В.

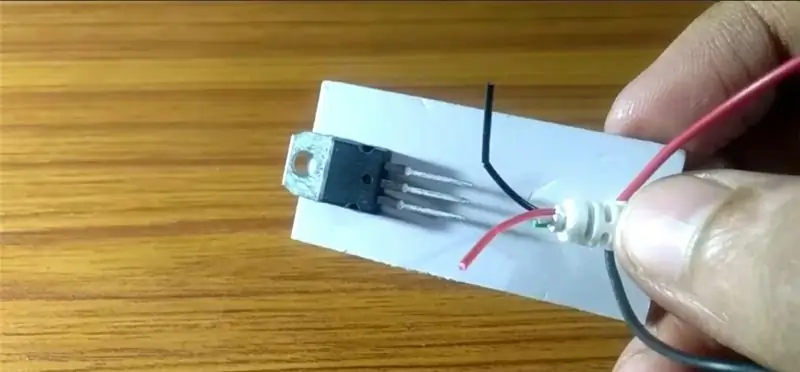

Размещение ИС
Поместите микросхему напротив micro-USB, чтобы избежать путаницы с проводами.

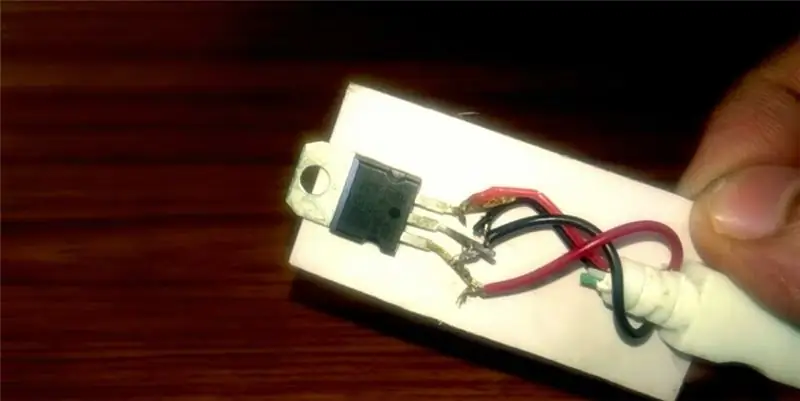

Соедините провода, как показано на рисунке № 3, т.е.
Контакт 1: вход от аккумулятора (положительный полюс).
Контакт 2: Земля (отрицательные клеммы аккумулятора и кабеля micro USB).
Контакт 3: выход (положительный разъем кабеля micro USB).
После соединений спаяйте все провода и компоненты и убедитесь, что нет шансов на короткое замыкание.
Шаг 5: ЗАВЕРШЕНИЕ ПРОЕКТА
Наконец, накройте схему солярием и покрасьте (или заклейте) черным. Убедитесь, что все соединения выполнены правильно.
после украшения добавьте 9-вольтовую батарею и также заклейте ее.
Время тестирования
Возьмите Lili-Power Bank и подключитесь к телефону.

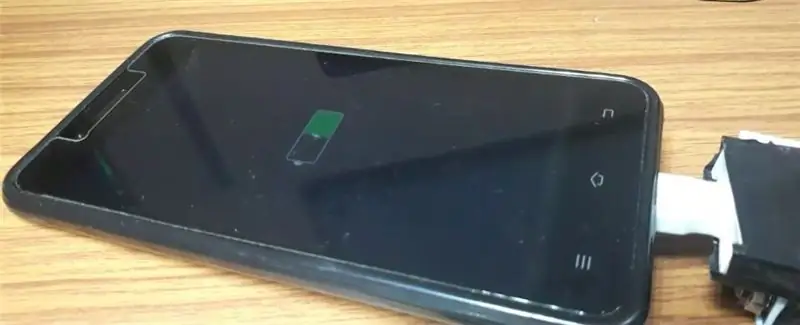

На фото видно, что телефон Vivo заряжается через павербанк.

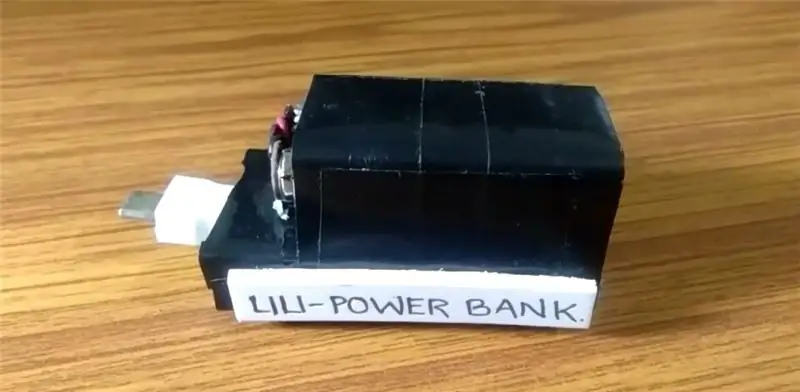

Шаг 6: LILI POWER BANK готов
ВАШ LILI POWER BANK ГОТОВ
Теперь вы можете использовать этот небольшой портативный и простой внешний аккумулятор в экстренных случаях. Убедитесь, что входное напряжение вашего телефона составляет 5 В или меньше.
