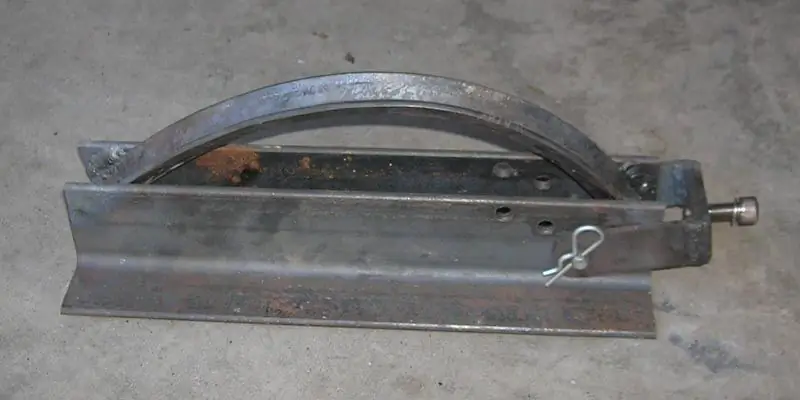

Вот простая конструкция станка для гибки ножей вилки. Это используется для сгибания или сгибания ног велосипедных вилок. Его также можно использовать для создания постепенных изгибов металлических труб для других целей.
Это можно сделать с помощью не более чем кислородно-ацетиленовой горелки, ножовки и сверлильного станка. Все материалы, вероятно, доступны в вашем местном хозяйственном магазине Big Box, хотя вам следует посмотреть, сможете ли вы купить угловой элемент в качестве обрезков у местного поставщика стали, так как это будет намного дешевле.
Шаг 1. Материалы и инструменты
Вам понадобятся следующие материалы:
Угольник, примерно 2 x 2 фута, 2 куска длиной 12-18 дюймов Угловой стержень, 3/4 дюйма x 3/4 дюйма, около 2 футов Стальной плоский приклад, толщиной 1 x 1/8 дюйма, около фута должен хватит 2-дюймовой шпильки и шплинта, или болта с зажимом 3/8, длиной 1 1/2 дюйма, или метрики 8, или того, что вы найдете в своем ящике для мусора примерно этого размера. Гайка, подходящая к вашему болту, если вы у вас нет метчика подходящего размера И следующие инструменты: сверлильный станок и сверла.
Шаг 2: сгибание оправки

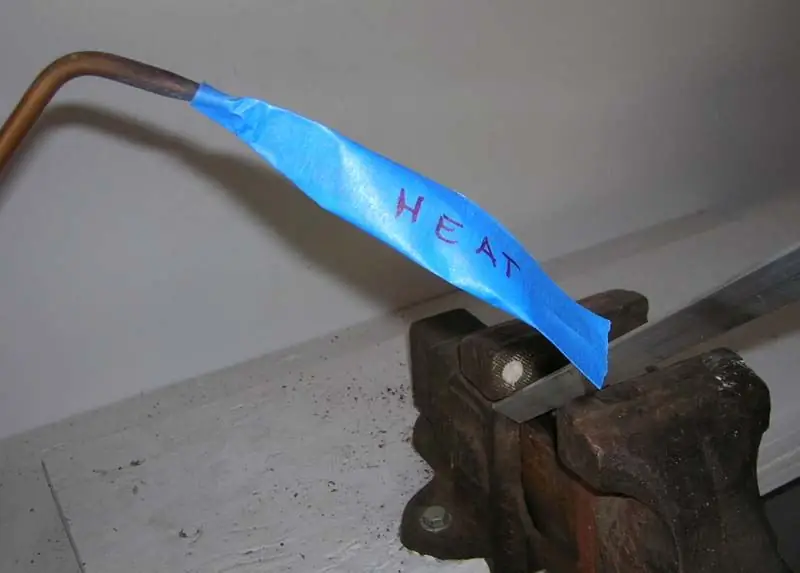

Разверните тиски так, чтобы их губки находились на расстоянии около 3 дюймов друг от друга. Это позволит вам зацепить угловое железо под дальнюю губкой и даст вам возможность опираться, когда вы сгибаете угловое железо на 3/4 дюйма.
Это должно быть очевидно, но открытая часть уголка должна быть направлена вверх, и вы будете наклоняться вниз, чтобы получился изогнутый элемент с V-образной канавкой. Судя по фотографиям, это не требует пояснений. Наденьте самый большой наконечник на фонарь и нагрейте небольшой кусок углового утюга шириной примерно с ширину пламени. Когда он станет красным, он должен начать размягчаться, и вы можете слегка согнуть его. Затем переместите резак примерно на дюйм, размягчите эту часть и сделайте еще один небольшой изгиб. Продолжайте продвигаться вниз по угловому железу, пока не получите красивую изогнутую часть длиной около 12-18 дюймов. Продвигая пламя по угловому железу, вы можете продвигать материал дальше в тиски. большая обеденная тарелка и 26-дюймовый обод, в зависимости от того, какой изгиб вы пытаетесь получить. Мне нравится делать изгиб на одном конце немного более тугим, чем на другом, чтобы дать некоторую возможность регулировки в зависимости от того, где вы в конечном итоге зажимаете ножку вилки на оправке. Я бы посоветовал для начала что-нибудь в радиусе 12 дюймов.
Шаг 3: приварить раму

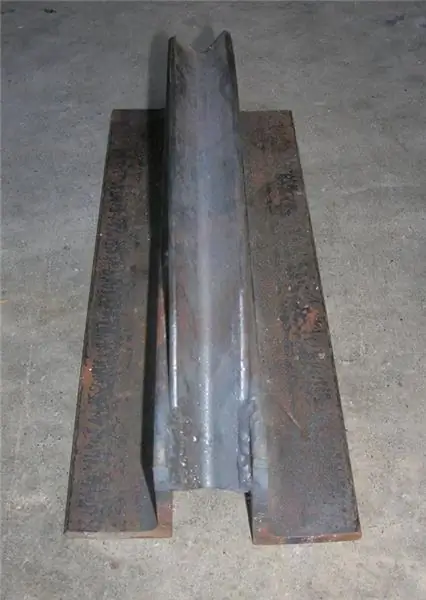

Когда вы закончите сгибание и остынет, вырежьте тот участок, который хотите использовать. Затем отрежьте две боковые части большего уголка по длине. Соберите его на плоской поверхности, зажмите с помощью С-образных зажимов и приварите или припаяйте с каждого конца.
Шаг 4: зажим

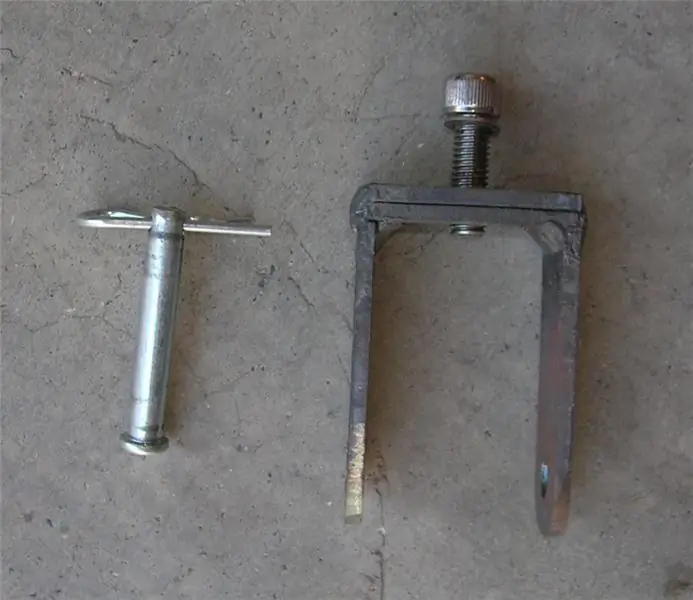

Зажим изготавливается из пары частей прутковой заготовки. В зависимости от толщины и высоты вашего углового утюга вам придется изменить размеры этой детали. Но в основном вы свариваете четыре части вместе - две ножки и верхнюю часть, которая состоит из двух частей, сложенных вдвое. После того, как он остынет, можно закруглить нижнюю часть на болгарке и просверлить в ней шплинт. Затем просверлите и постучите по верхней части зажимного болта. Если у вас нет метчика подходящего размера, просто приварите или припаяйте гайку сверху.
Шаг 5: просверлите раму

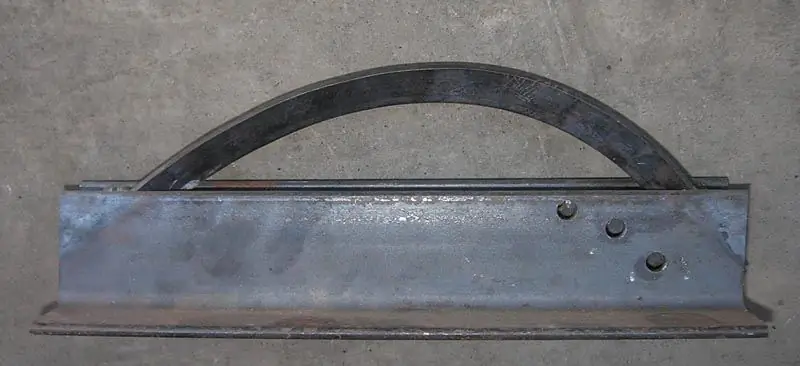

Наконец, вам нужно просверлить раму для штифта. Я использовал несколько разных мест, чтобы отрегулировать, где на переменном радиусе оправки будет происходить изгиб. Нет причин, по которым нельзя просверлить оба конца гибочного станка, чтобы использовать изгибы на обоих концах.
Шаг 6: соберите и отогните
Вверните болт, прикрепите зажим с помощью шпильки, и вы готовы к работе.
Прикрепите дальний конец гибочного станка к рабочему столу. Зажмите кончик лезвия вилки болтом, а ногу согните вниз. Вам, вероятно, понадобится надеть на лезвие вилки кусок большей трубки, чтобы получить достаточное усилие. В некоторых конструкциях используются две длинные руки, прикрепленные к раме с рифленым нейлоновым роликом для опускания ножки вилки, что было бы легко добавить к раме. Если вы пытаетесь делать крутые изгибы, большие грабли и используете тонкие ножки вилки, вам, возможно, придется насыпать ножки песком, чтобы они не перегибались. Тот, что на фото ниже, имеет довольно узкий радиус, я бы порекомендовал вам для начала попробовать что-нибудь более плоское.
