In deze handleiding zal beschreven worden hoe je een opstelling kunt maken die het doet lijken alsof er kleurstof wordt gemengd en vervolgens ontmengd. Normaal is dit onmogelijk door het ontstaan van turbulente stromen. Echter wanneer er zorgvuldig gemengd wordt in een вискоза vloeistof kan er word voorkomen dat er turbulentie ontstaat. Dit heeft als gevolg dat wanneer we het mengproces omdraaien de kleurstof weer ontmengd.
Шаг 1: Бенодигдхеден
- 2 Глазированные цилиндры. De ene cilinder moet in de andere passen en ongeveer een 2cm kleinere диаметр hebben. Ook Moet de binnenste cilinder enkele cm hoger zijn en een vlakke rand hebben. Onze cilinders zijn weergeven in de afbeelding.
- Vloeistof met hoge viscositeit, vloeibare zeep, maisstroop глюкозного строоп iets dergelijks zijn hier prima voor.
- kleurstof, die van Dr Oetker uit het bakschap is prima.
- Платок из плексигласа
- Мультиплексная площадка een andere houten plaat van enkele mm's dik
- Stappenmotor, wij gebruiken de 28BYJ-48
- Houtlijm
- 2 flinke houtschroeven
- Lijm die zowel aan glas как kunststof hecht
- Ардуино
- джемпер enkele
- ULN2003 шаговый драйвер
- Doseerspuiten, bij voorkeur met naald, anders kan er ook een rietje worden gebruikt.
-
Tandwielen, eentje moet passen op de stappenmotor en de andere mag niet groter zijn dan de Diameter van binnencilinder. 3D-печать Wij zullen deze на скобе 3.
Шаг 2: Het Maken Van De Houtconstructie
Deze houten constructie zal dienen om de binnenste cilinder te стабилизирует en om alles aan te monteren. Wij gebruiken hiervoor een lasercutter omdat deze perfecte cirkels kan maken. Probeer indien het met een zaag gebeurt het zo rond mogelijk te krijgen. Meet zowel de binnendiameter van de buitenste cilinder als de buitendiameter van de binnenste cilinder. Zaag dan uit het multix een ring met deze afmetingen die net zonder te klemmen tussen de cilinders past. Zaag vervolgens uit een plaat een gatter grootte van het gat in de ring. Lijm dan beide aan elkaar. Als de ring niet diep genoeg komt om de binnencilinder te ondersteunen kun je hier ook meerdere van op elkaar plakken.
Шаг 3: 3D-печать Ван Тандвилена
Для хет онтверпен ван де тандвилен валт хет ан тераден еен передаточное число минимальное 1: 2. На сайте GearGenerator можно найти все, что угодно. Voor deze tandwielen - это идеальный угол давления 25 градусов. Maak twee tandwielen aan en geef de kleine minimaal 9 tanden. Zorg vervolgens dat de grote Minimaal 18 tanden heeft en dat de di 1, 5 cm kleiner is dan de Diameter van je binnen cilinder. Wanneer je set volstaat kun je deze downloaden как SVG set. Откройте deze в Inkscape en verwijder alles behavior de buitenrand van de tandwielen. Предусмотрено использование «оптимизированного SVG». Откройте файлы верволгенов в AutoCad или Tinkercad. Tinkercad - это онлайн-приложение, которое может работать с проектом. Stel de hoogte in die je tandwielen moeten krijgen (1cm is prima) en schaal ze eventueel naar de juiste formaten. Het gas for de as van de motor kun je 'stelen' uit andere design for deze motor. Verwijder alles wat je niet nodig hebt van het tandwiel en voeg dit samen met het gewenste tandwiel. Загрузите файлы vervolgens het best и als.stl bestand в программном обеспечении для 3D-принтера. Принт Zorg ervoor dat je с нейлоном PLA. Эта опция - это все, что нужно для 3D-печати. Получите информацию о 3D-печати.
Шаг 4: Afwerking En Bevesting Tandwielen

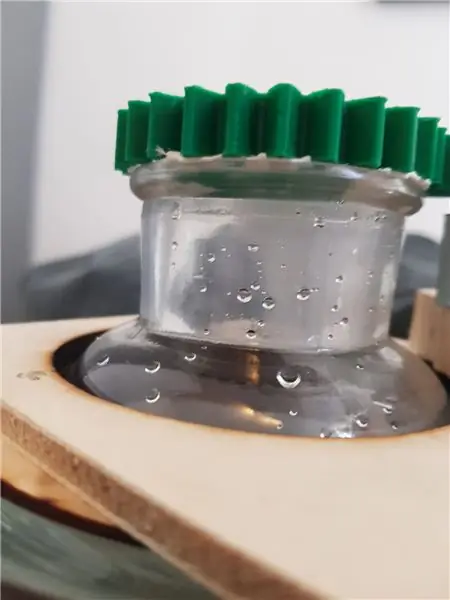

Na het 3D-print moet je waarschijnlijk de tandjes van je tandwielen iets afwerken met een scherp mesje. Doe dit voorzichtig maar wel grondig. Vervolgens kun je het kleine tandwiel gewoon op de as duwen. Belangrijk - это om minimaal en gat in het grote tandwiel te boren om water in de cilinder te kunnen doen later. Voor het grote tandwiel zul je eerst de rand van het glas een beetje moeten opschuren met fijn schuurpapier. Volg voor het verbinden de Instructies op de lijm en het dan goed laten uitharden.
Шаг 5: Bodemplaat (опция)
Omdat de binnencilinder mogelijk wat moeilijk draait over de bodem kan het nodig zijn een perspex plaat onderin te leggen. Zaag hiervoor weer een ring met een gat waar de binnencilinder net в прошлом en een buiten rand ter grote van buitencilinder (mogelijk is de cilinder wand niet recht en wijkt dit af van de bovenmaat!). Zaag vervolgens ook een cirkel встретил dezelfde диаметр, как и buitendiameter van de ring. Lijm deze aan elkaar met geschikte lijm, waarschijnlijk is de lijm die het glas en het tandwiel verbond hier ook voor geschikt.
Шаг 6: установка мотора
Belangrijk bij het bevestigen van de motor, как вариант, позволил этому tandwielen goed tegen elkaar komen. Het hoogte verschil tussen de tandwielen kan worden opgelost door een stukje hout te plaatsen onder de motor. Boor vervolgens voor het blokje en schroef de motor er aan wide met de houtschroeven, maar schroef maar tot de rond van het blokje hout. Zorg ervoor dat de tandwielen in deze positie goed contact maken en dat het blokje niet de binnencilinder hindert. Boor vervolgens ook voor in de houtconstructie en schroef de schroeven hier vervolgens in. alvorens deze обширный te schroeven.
Шаг 7. Программное обеспечение Arduino Aansluiten En
Het verbinden van de motor met de arduino kan verschillen per motor maar komt bij neer op het volgende. Verbind de motor met de juiste aansluiting op ULN2003. Verbind vervolgens de + - van de ULN2003 встретил 5V en GND на arduino. Verbind vervolgens de ULN2003 встретился с 8, 9, 10 и 11 на arduino. De code die geschikt is om onze stappenmotor te laten draaien kan hier word gevonden. Ook wordt hier uitgelegd hoe je het script kunt aanpassen voor jouw wensen. Belangrijk приветствует, что Arduinos het script blijven uitvoeren en dus de motor zullen laten draaien tot de verbinding wordt verbroken.
Als je een andere motor gebruikt kun je gewoon googlen naar code die ervoor geschikt is en hoe je deze moet aansluiten.
Шаг 8: демонстрация Uitvoering
Bij het werkelijk uitvoeren van de demo is het belangrijk om op enkele dingen te letten:
- Vul de binnenste cilinder met water to het niveau van de visosis vloeistof. Dit omdat zonder water de binnenste cilinder omhoog komt drijven en omdat als je hem lager vult je een lelijke brekingslijn zult zien.
- Meng de kleurstof met een beetje van de visosis vloeistof in een los bekertje en zuig dit op met een doserspuit. Probeer vervolgens mogelijke luchtbellen er uit te tikken.
- Bij het inspuiten van de kleurstof tussen de cilinders is het belangrijk deze vooral in het midden aan te brengen omdat het bij de rand meer verstrooid.
