У Kipkay есть несколько отличных видеороликов, сделанных своими руками, но мне больше всего нравится шутка с клавиатурой. Суть ее в том, чтобы вставить забавный музыкальный модуль из этих музыкальных поздравительных открыток внутри клавиатуры и подключить его к клавише Caps-Lock для запуска. музыку каждый раз при нажатии клавиши. Сделайте это на клавиатуре друга, не зная его, и подождите, пока он по ошибке нажмет Caps Lock. Гений! Я нахожусь в идеальной ситуации, потому что у многих моих коллег на работе есть такая же стандартная клавиатура Dell, поэтому я взял одну домой, подключил к клавише Caps-Lock какую-то дрянную рождественскую музыку и забрал ее на работу, готовую к работе. мои коллеги в настроении перед праздниками. Когда кому-то это надоест, я могу просто передать клавиатуру кому-нибудь другому! Вот как сделать вашу! - Ингредиенты:
- Клавиатура со светодиодной подсветкой Caps Lock
- Музыкальная открытка
- NPN транзистор
- Тонкая проволока
- Посуда:
- отвертка Филлипс
- Припой и припой
- Электроизоляционная лента
(Французская версия)

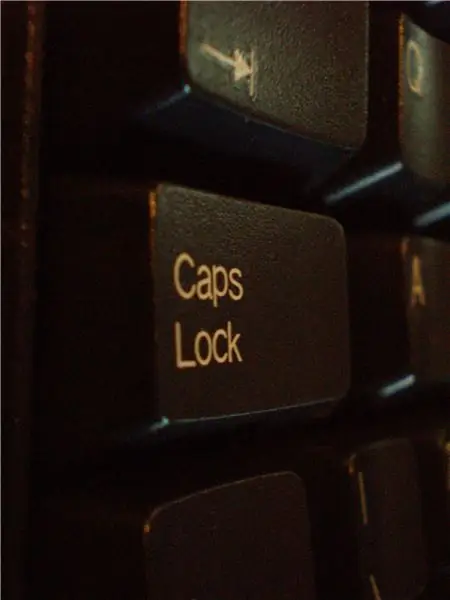

Шаг 1. Выберите правильную клавиатуру и разберитесь с ней
Начнем просто:

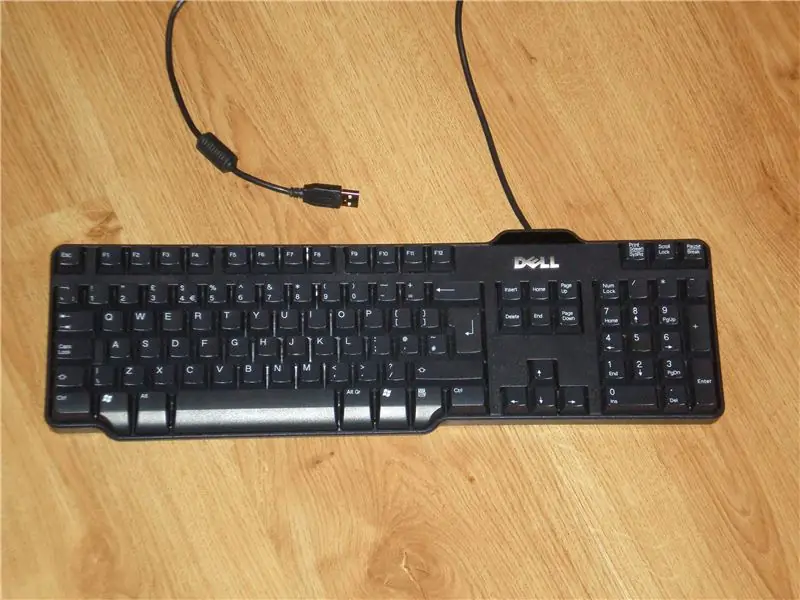

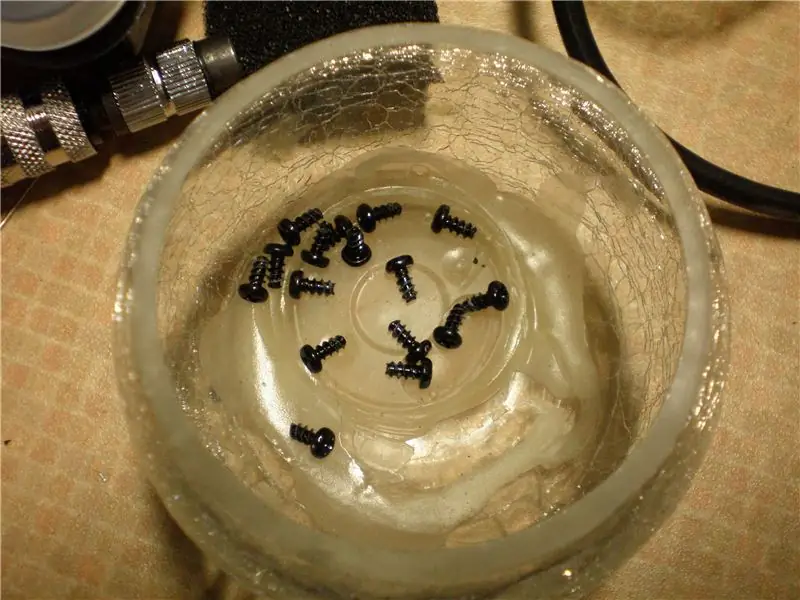

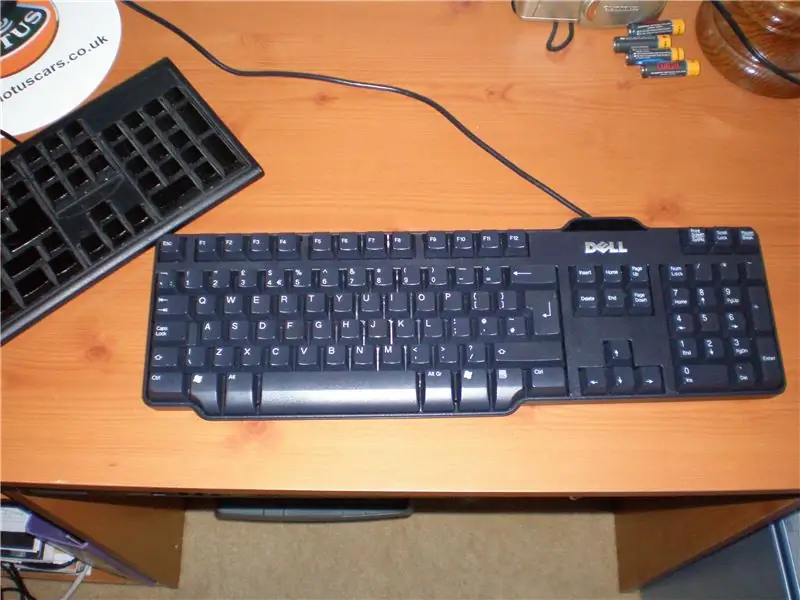

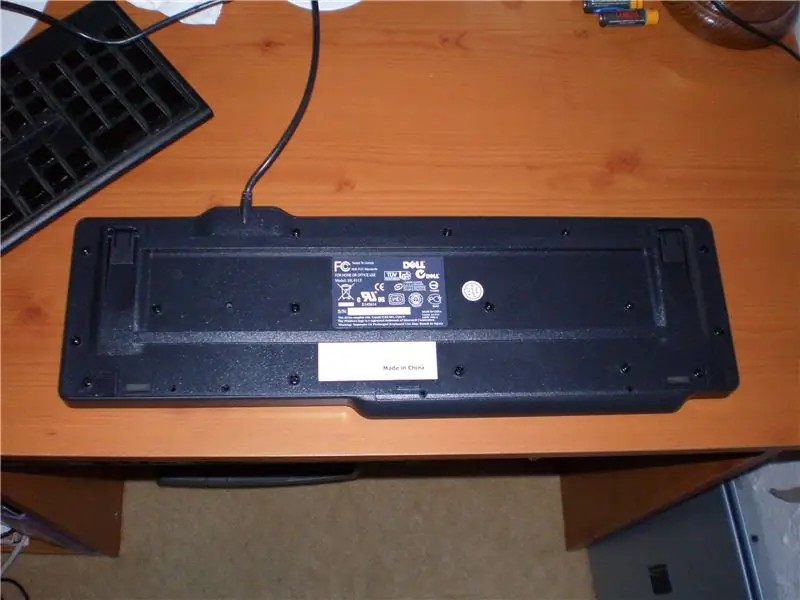

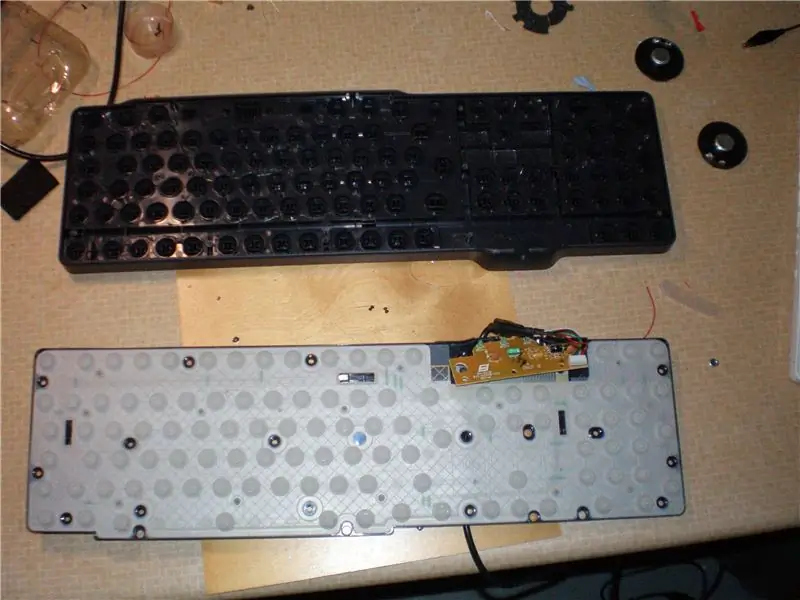

Здесь у нас есть USB-клавиатура Dell со светодиодным индикатором крышки рядом с проводным соединением. Переверните его, выверните множество винтов, удерживающих его на месте, и пока храните их в надежном месте. Снимите крышку и держите ее под рукой. Светодиод крышки, вероятно, будет отмечен как таковой на печатной плате. Найти его будет несложно.
Шаг 2. Получите музыкальный модуль

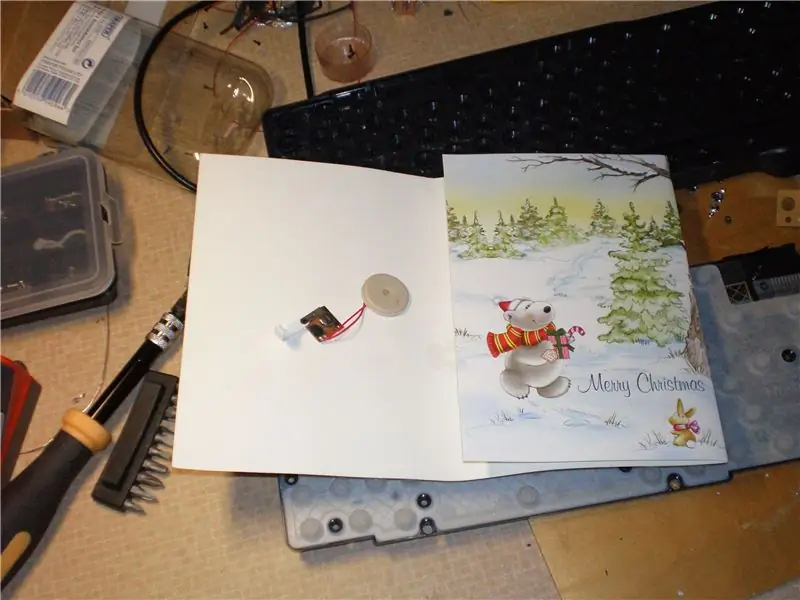

Выберите поздравительную открытку с отличной веселой музыкой. До Рождества оставалось всего несколько недель, поэтому я решил пораньше всех настроить и пошел на Jingle Bells. Получите что-то, что воспроизводит музыку быстро, потому что люди склонны останавливать ее раньше, поскольку запускают ее по ошибке, поэтому не получайте что-то с медленным запуском. Также получится громкий, что-то смущающее (:

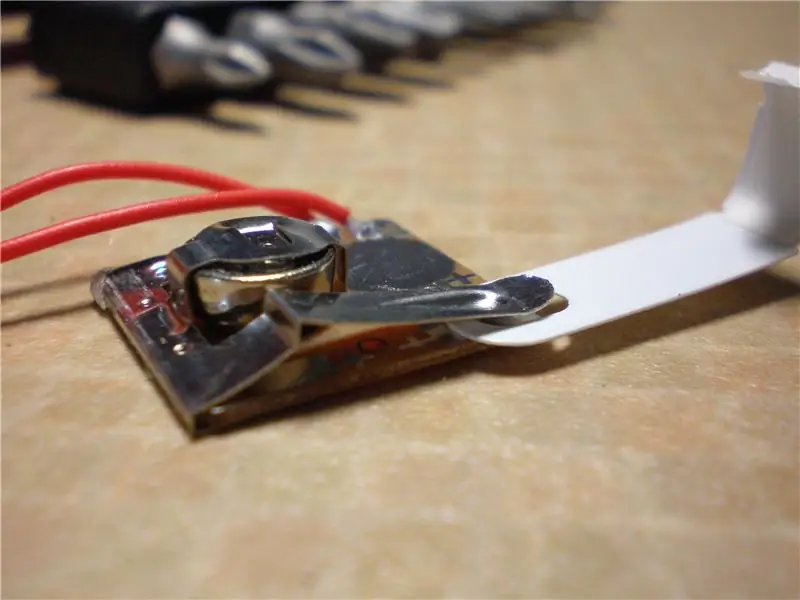

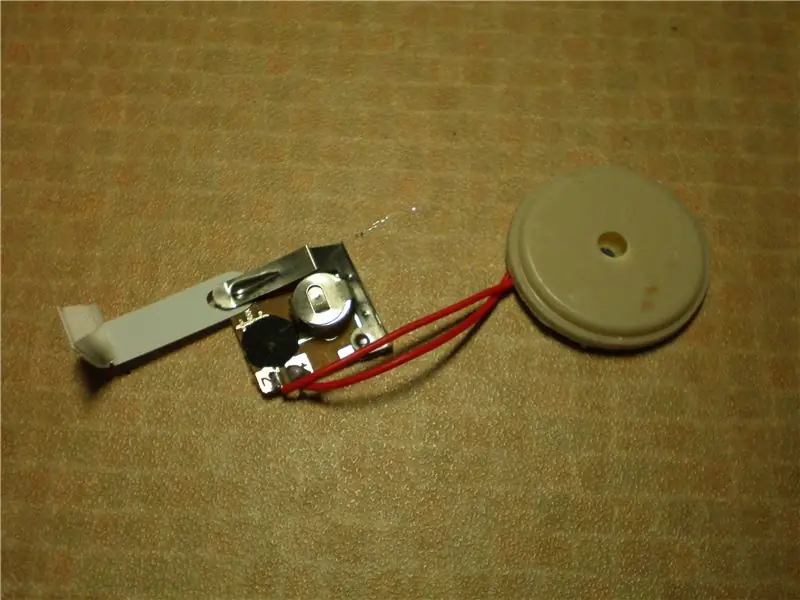

Осторожно достаньте модуль и посмотрите, как срабатывает музыка. Вот бумажка, предотвращающая контакт с аккумулятором. Классно.

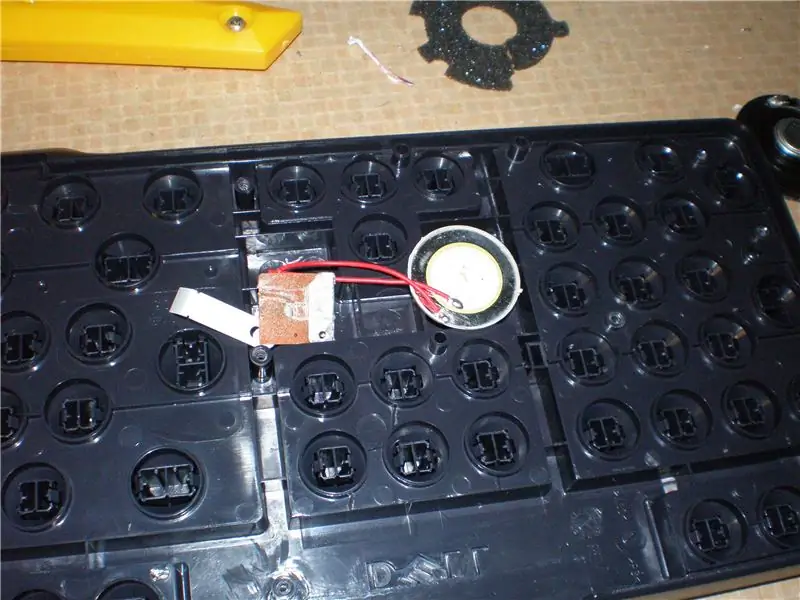

Шаг 3. Найдите место для модуля внутри клавиатуры

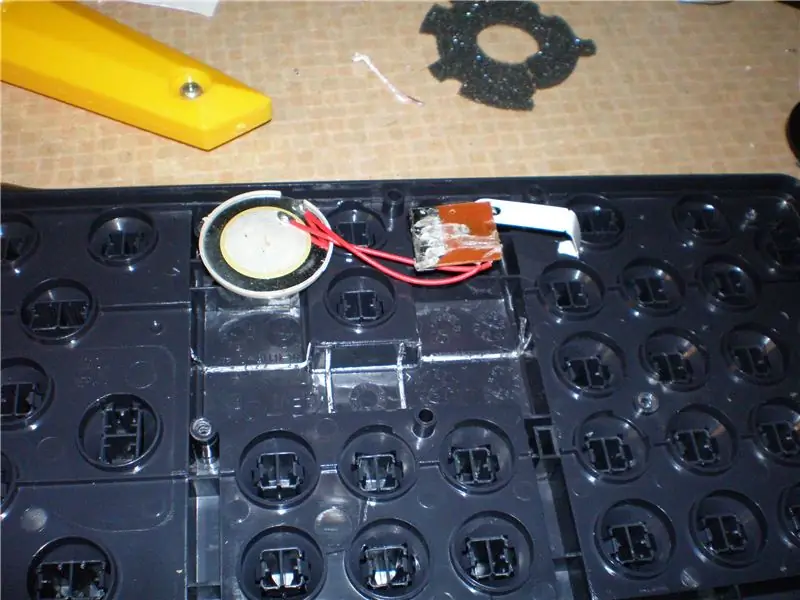

Это может быть сложно. Я установил свой рядом с клавишами со стрелками, но мне пришлось отрезать несколько пластиковых язычков, чтобы освободить место для него, и он просто подошел по диагонали.
Шаг 4: Подключите модуль к клавиатуре

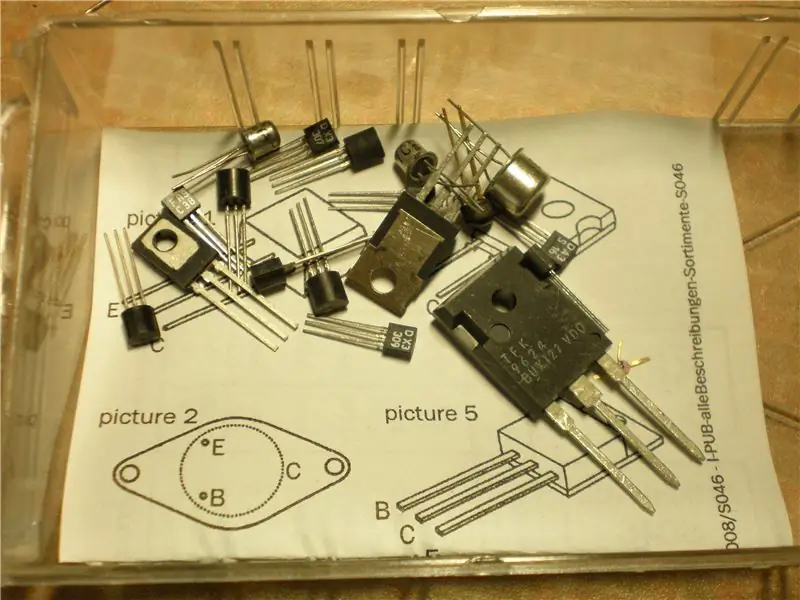

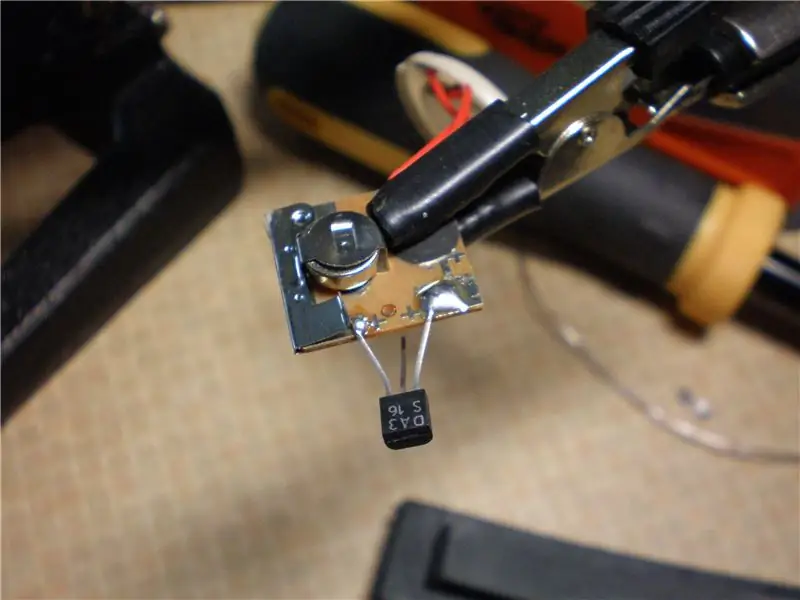

Это главное! Это много шагов пайки, но это займет всего несколько минут, не волнуйтесь. Подожгите паяльник. Отрежьте два отрезка провода (около 15 дюймов каждый, предпочтительно один красный и один черный), зачистите и залудите их. Отрежьте переключатель музыкального модуля, вы замените его транзистором. Возьмите транзистор NPN и держите его плоской стороной вверх, штырями от себя. Разведите штифты в стороны.
- Припаяйте левый контакт к плюсовому контакту аккумулятора.
- Припаяйте правый штифт к другому контакту переключателя, ведущему к музыкальному чипу (большая черная капля).
- Припаяйте красный провод к среднему контакту.
- Припаяйте черный провод к тому же контакту, что и правый вывод транзистора.

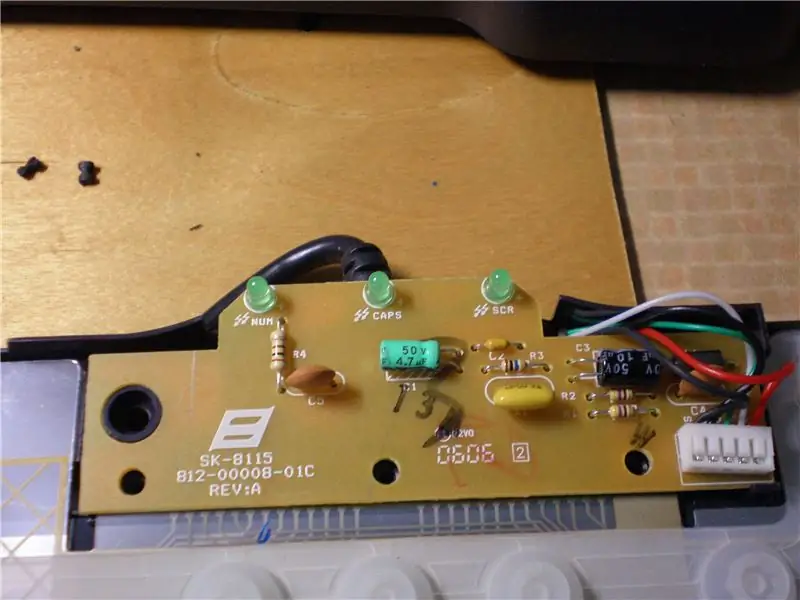

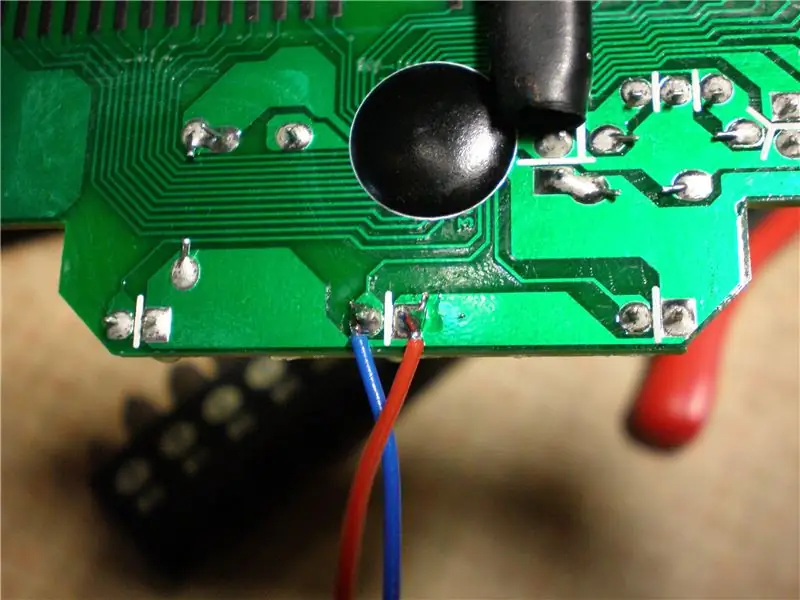

Теперь найдите светодиод крышки, внимательно посмотрите на него и найдите отрицательный и положительный контакты (на печатной плате, скорее всего, будет знак +, чтобы обозначить это). Переверните доску и:
- Припаяйте другую сторону красного провода к положительной стороне светодиода.
- Припаяйте другую сторону черного провода к отрицательной стороне светодиода.
Обратите внимание, что я использовал синий вместо черного. Пока вы сохраняете одинаковые цвета, все будет в порядке.

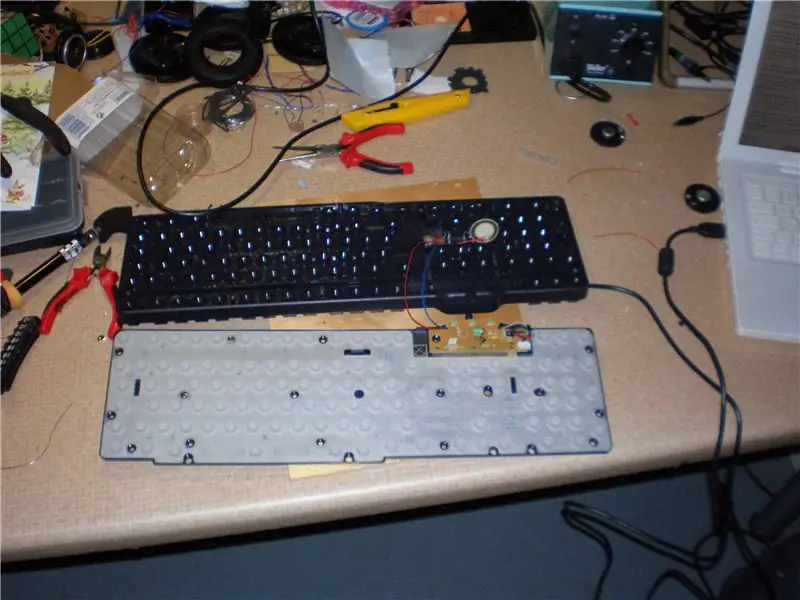

Шаг 5. Протестируйте и очистите
Вот и все! Теперь вам нужно его протестировать. Убедитесь, что плата на клавиатуре установлена правильно, подключите USB-кабель к компьютеру, проверьте клавиши, чтобы убедиться, что он работает нормально, и … нажмите caps-lock. Вы слышите музыку? Да? Победа! Закрепите провода изолентой, убедитесь, что вы можете правильно закрыть клавиатуру и собрать все вместе. Поздравляю, все готово! Нет? Вот несколько вещей, которые могли пойти не так:
- Паяные соединения могут быть сухими, слабыми или изворотливыми. Внимательно их проверьте.
- Транзистор может быть неправильным, неправильным или припаянным не в том месте на музыкальном модуле.
Ах, это сложный вопрос. Вы можете использовать отвертку, чтобы закоротить левый и правый контакты транзистора (не средний), вы должны услышать музыку. Если нет, то проблема может быть в самом музыкальном модуле. Вы можете отпаять провода со стороны светодиода и прикоснуться ими к батарее 1,5 В (красный к плюсу), вы должны услышать музыку. Если нет, то, вероятно, неисправен транзистор (действительно ли это NPN?) Удачи!
Шаг 6: конечный продукт

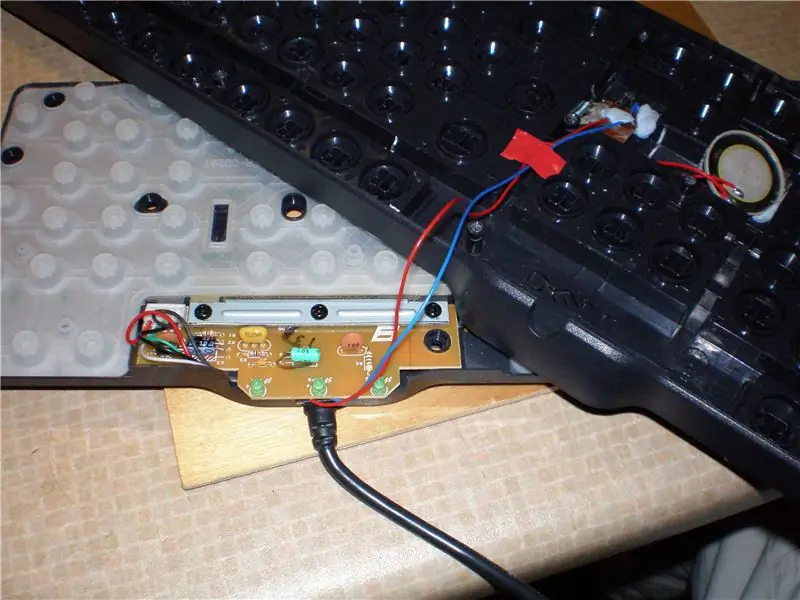

Результат совершенно незаметен. В видеоролике Kipkay предлагается приклеить модуль к задней части клавиатуры, но я думаю, что стоит приложить усилия, чтобы поместить его внутрь.
Шаг 7: Как это работает?

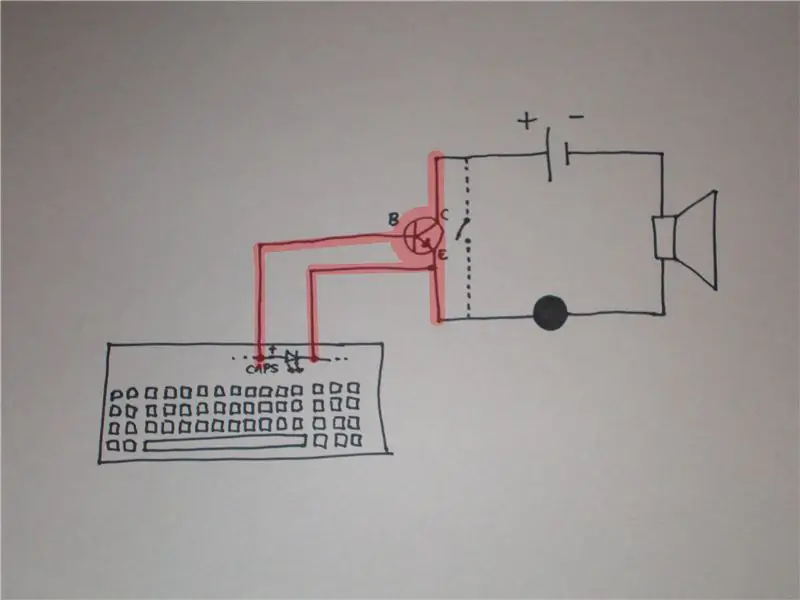

А, но как это работает? Вот схемы. Я выделил новые соединения и транзистор красным цветом. Транзистор заменяет переключатель на музыкальном модуле. Транзистор - это, по сути, переключатель включения / выключения, который включается, когда он получает ток на выводе B. Когда вы нажимаете клавишу Caps-Lock, клавиатура пытается зажечь светодиод, который посылает ток на транзистор и запускает его, как выключатель, и включает музыку! Когда снова нажимается клавиша Caps-Lock, клавиатура выключает светодиод, который останавливает ток транзистора, который снова размыкает цепь и останавливает музыку. Просто! Спасибо Kipkay за оригинальную идею. Посмотрите мой блог о других моих проектах.. Спасибо за чтение! Лайонел.
