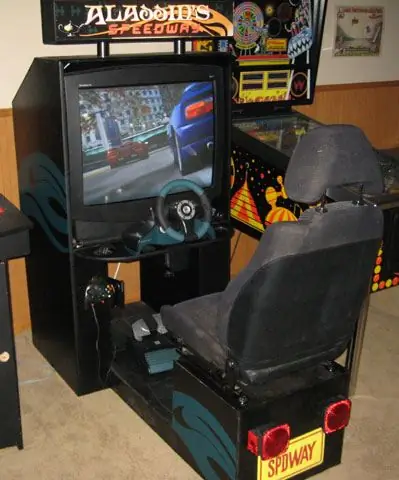

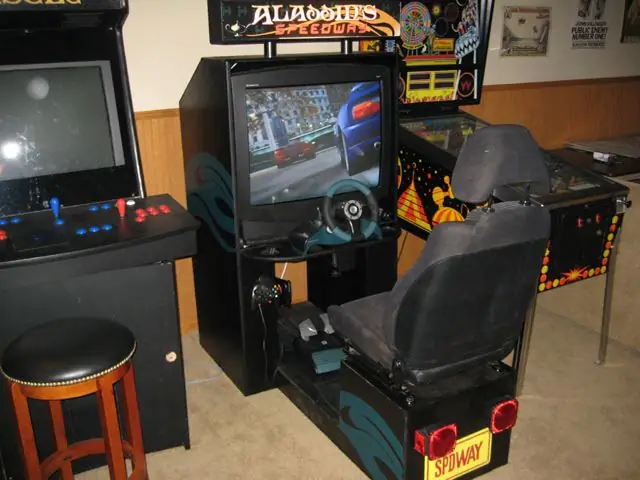

Для демонстрации и рассказа сегодня я принес инструкцию, которая продемонстрирует, как построить игровой кабинет в стиле аркады. Играйте во все любимые игры старой школы, такие как Out Run, или наполните свою «Need for Speed» новейшими гоночными играми для Xbox.
Шаг 1. Зачем и как я это построил. Хорошо, я рад, что тебя спросили
Я люблю создавать вещи, и после сборки и наслаждения своим кабинетом MAME я понял, что, хотя он отлично работает для Pac-Man, классическое аркадное управление оставляло желать лучшего, когда я хотел сесть за Spy Hunter и другие игры про вождение. Во-первых, я не мог сесть. И Spy Hunter намного веселее с рулевым колесом, чем с джойстиком. Поэтому я решил построить свой собственный. Я решил использовать xbox вместо ПК с MAME, потому что, несмотря на то, что Out Run это весело, вы просто не можете превзойти графику на современных консолях, и вы все еще можете играть в старые школьные игры с эмулятором xbox. Я использовал Sketchup, чтобы создать дизайн своего шкафа, а большую часть материалов купил у Лоуэса. Этот проект займет несколько дней, и вам потребуются базовые навыки работы с деревом и покраски. Если бы вам пришлось покупать все, я бы сказал, что это будет стоить около 400 долларов.
Шаг 2: Инструменты и материалы

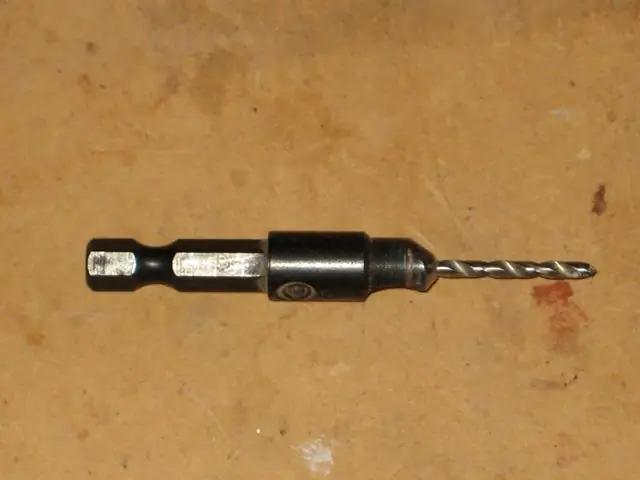

Инструменты - Стол и / или циркулярная пила - Торцовочная пила или ручная пила - Электродрель - Сверло для зенковки (необходимо для получения гладкой поверхности. См. Рисунок) - Пила лошадей (2) - Маршрутизатор с сверлом для закругления - Шлифовальный станок (электрический и ручной) -Кисти для окраски (маленький валик, 2-дюймовая пена, кисть для детализации) -Различные инструменты магазина (рулетка, Т-образный угольник, карандаш, защитные очки, сверла и т. Д.) Материалы- 2 листа 4x8 3/4 дюйма МДФ- 1 4x8 лист 1/2 МДФ - 1 4x8 лист 1/8 бортовой доски - 3 8 футов 2 x 4 дюйма - Винты - 2 дюйма и 3/4 дюйма - Болты - 2 болта 5 дюймов с 4 шайбами и 2 гайками - длина 2 3 дюйма куски ПВХ шириной 2 дюйма. - Маленькие гвозди для отделки - Шпаклевка для дерева - Черная краска - 1 пинта - Зеленая краска - 1 пинта от Lowes в соответствии с цветом рулевого колеса - Оргстекло - кусок 1/8 дюйма 2x4 от Lowes - Xbox - с игры на ваш выбор - телевизор - 27 дюймов (попробуйте найти тот, который включается при включении питания) - рулевое колесо - Fanatec Speedster 3 с обратной связью по усилию. - Сиденье - Снято с Mazda RX7 на свалке. - Тормозные огни - Разбитые стоп-сигналы прицепа для катера - Изготовленный на заказ шатер - Сделано моим братом и напечатано у Kinko's - Застежки-липучки - Lowes - Hook - Lowes - Powerstrip - Lowes - Light - 2 Флуоресцентная лампа для ног от Lowes - Коврики - Свободные от старой машины
Шаг 3: Сборка

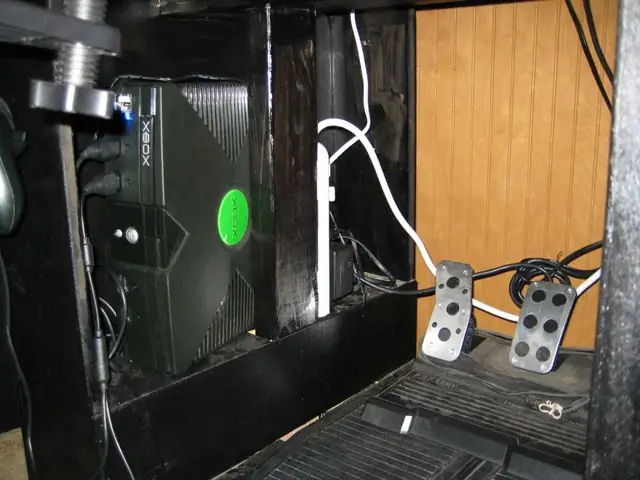

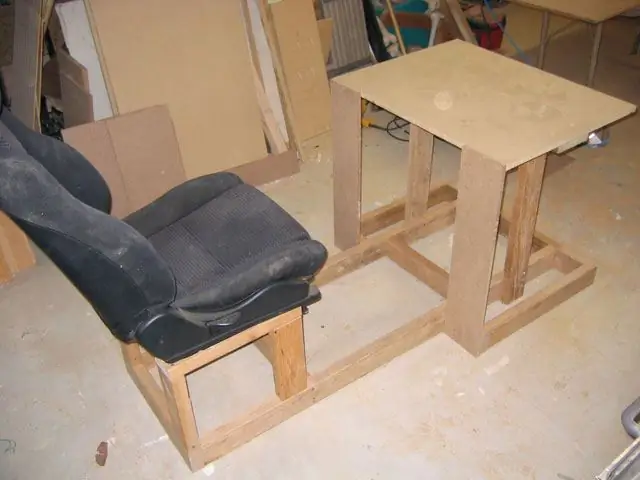

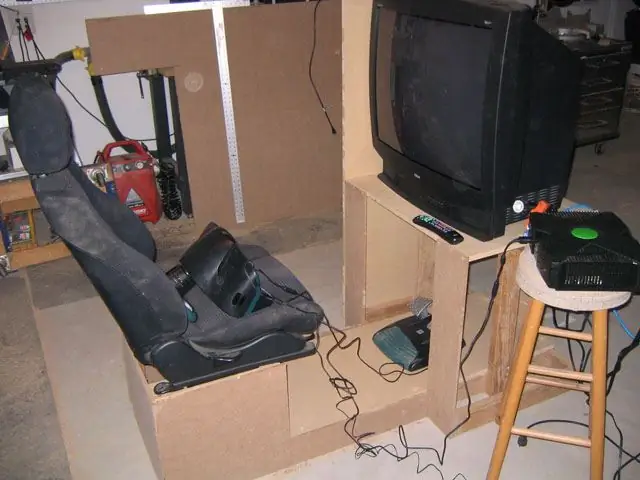

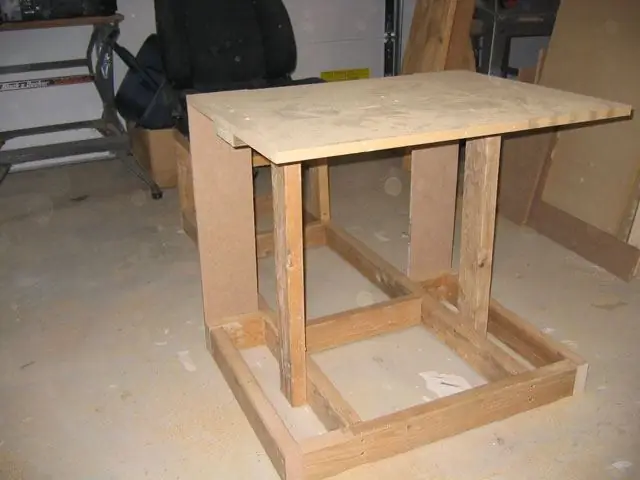

Распечатайте эти планы и, если у вас есть Sketchup, загрузите файл, чтобы улучшить просмотр. Base Начните с измерения и вырезания частей базовой рамы из 2x4 в Base.pdf. Эти измерения представляют собой комбинацию реальных аркадных шкафов и (что, возможно, даже более важно) того, что мне нужно было использовать, чтобы поместить эту штуку в свой подвал. Не стесняйтесь изменять размер по мере необходимости. После того, как кусочки будут разрезаны, разложите их, чтобы убедиться, что все в квадрате, и скрутите их. Я рекомендую предварительно просверлить все отверстия. Не забудьте свои защитные очки. Панели: Поместите лист мдф размером 3/4 дюйма 4x8 на несколько пильных лошадей. Нарисуйте и вырежьте большие стороны, основание телевизора, основание рулевого колеса и панели пола. Отмерьте и отрежьте верхнюю часть, спинку сиденья, нижние боковые части и консольную полку из мдф 1/2 дюйма. Прикрутите все к каркасу, как показано на планах. Чтобы установить полку для xbox внутри шкафа, сделайте выемку вокруг опоры 2x4 и прикрутите с трех сторон. Вверху Для шатра вам нужно будет решить, какой глубины сделать его, исходя из ширины плексигласа, который вы используете. Вырежьте кусочки шатра и прибейте их вместе. Используя фрезер и сверло для закругления, обработайте наполовину передний верхний и нижний края по своему вкусу. Наконец, отмерьте и отрежьте оргстекло. * Примечание о оргстекле. Если вы режете лобзиком или подобным инструментом, используйте лезвие с очень маленькими зубьями, иначе можно ожидать много трещин. Я рекомендую использовать острый универсальный нож и несколько раз надрезать оргстекло. Вот еще несколько советов из оргстекла. Назад Я использовал 1/8 дюйма для задних панелей, чтобы уменьшить общий вес корпуса. Отмерьте и отрежьте задние панели по размеру. Используйте чистовые гвозди, чтобы прикрепить их к боковым панелям. Основание рулевого колеса Отрежьте и прикрепите нижнюю усиливающую пластину рулевого колеса к нижней стороне основания телевизора. Лобзиком вырежьте основу руля и скруглите по своему вкусу. Необязательный дополнительный шаг на этом этапе - установка держателей стаканов маршрутизатора на базе рулевого колеса. Для него есть место, и мне нравится иметь с собой высокий холодный, когда я еду на своем Porsche 911 1985 года по Коконат-Бич. Сиденье В зависимости от сиденья, которое вы выберете, будут разные способы крепления его к раме. Я просверлил 4 отверстия и использовал существующее оборудование сиденья. Что бы вы ни делали, убедитесь, что это безопасно!
Шаг 4: отшлифуйте и раскрасьте
Как всегда говорил мой учитель по дереву в 8-м классе, сразу после того, как вы сказали ему, что ваш проект выполнен: «Когда вы собираетесь начать шлифование?»

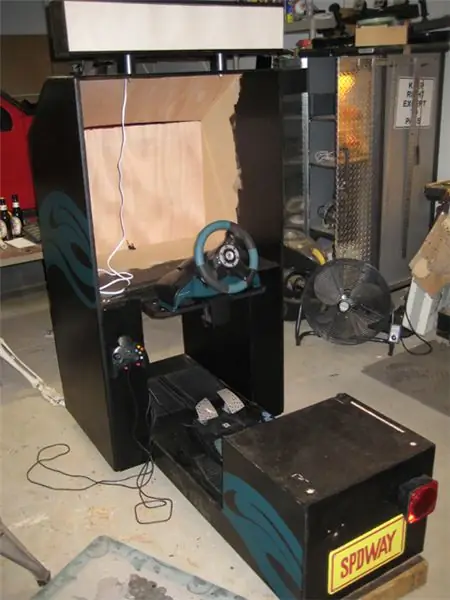

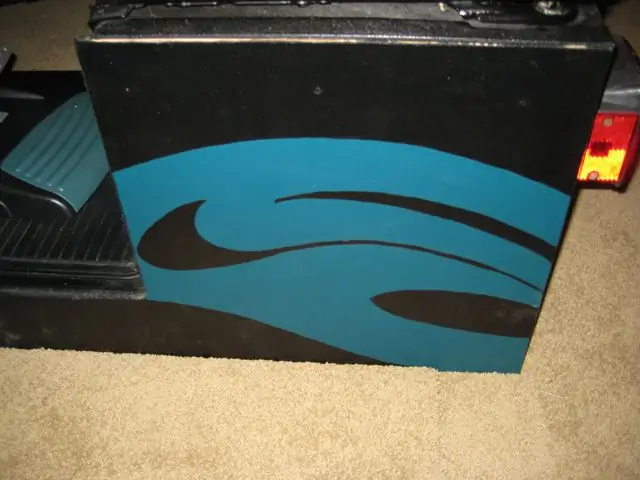

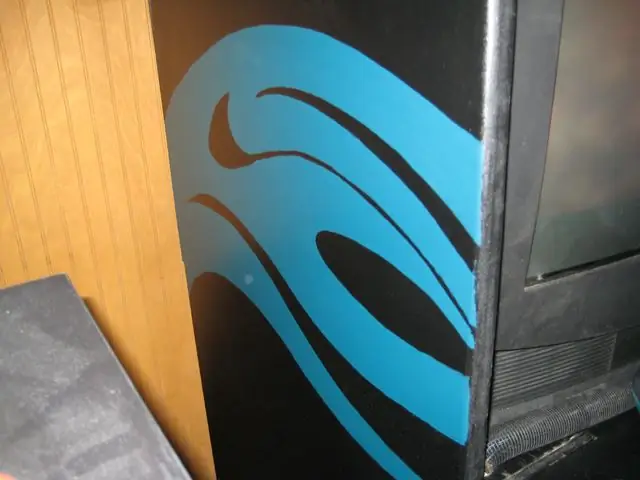

Отшлифуйте все углы и зашпаклевать все отверстия для шурупов. Просверлите отверстие достаточно большого размера, чтобы через середину задней части подставки можно было пропустить шнуры питания и AV-кабели. Также просверлите отверстие в месте соприкосновения левой проставки с верхней панелью и рамкой. (см. рисунки) Он будет использоваться для кабеля питания задней подсветки. Наконец, просверлите отверстие в дальней левой стороне основания рулевого колеса для подключения шнуров контроллера. Используя небольшой валик, нанесите на него два слоя черной краски. После того, как он высохнет, используйте кисть для деталей, чтобы вручную нарисовать огонь по бокам и под сиденьем. Я бы порекомендовал сделать шаблон вашего дизайна из картона, чтобы его можно было легко воссоздать со всех сторон. Затем сделайте из руки персонализированный номерной знак на обратной стороне. Прикрепите шатер с помощью длинных болтов, шайб и винтов, продев шнур питания через просверленное ранее отверстие и плотно закрепив.
Шаг 5: Последние штрихи

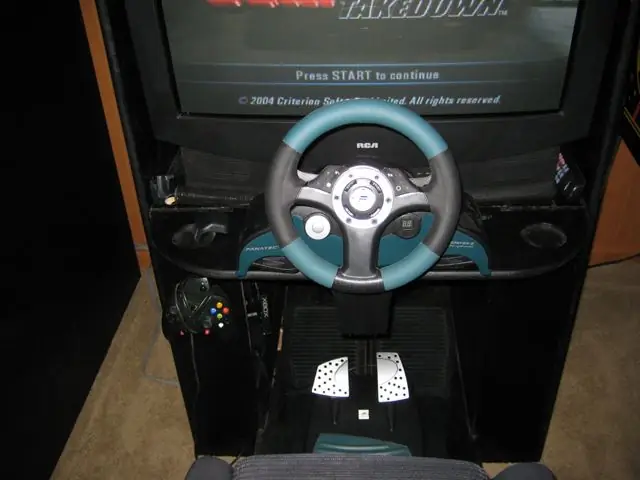

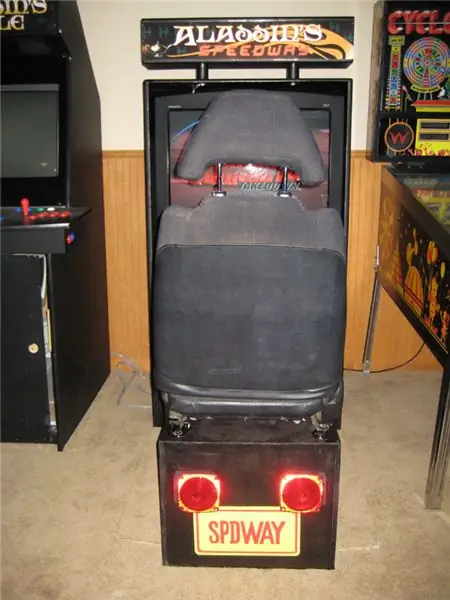

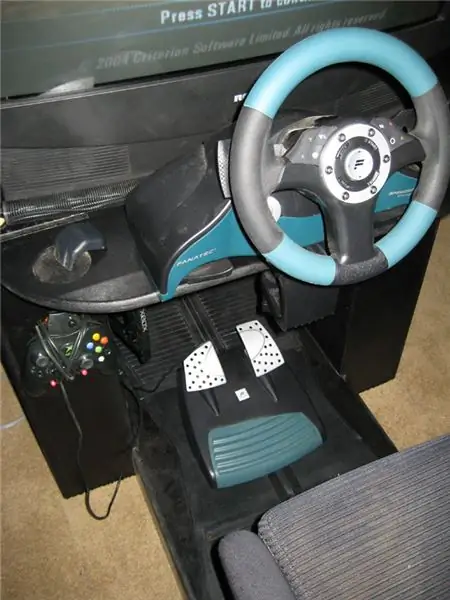

Вот список последних дел. - Распечатайте шатер. Используйте мой или попробуйте один из этих примеров - Установите удлинитель внутри и под ним. - Прибейте автомобильные коврики как минимум 10 кровельными гвоздями. - Приклейте две ленты на липучке по центру ковриков в подходящем месте на нижней части газового тормоза / тормоза. Убедитесь, что полоски достаточно длинные, чтобы педали можно было отрегулировать как для вас, так и для вашей племянницы - сиденье будет только регулироваться, и мы хотим, чтобы все наслаждались этим игровым процессом. - Установите крючок для второго контроллера, чтобы сидите, когда не пользуетесь.
Шаг 6: после размышлений
Если бы я мог вернуться в прошлое и подумать об этом больше или увидеть такой классный инструктаж, как этот. Я бы сделал регулируемую базу рулевого колеса и сделал бы переключатель для педали тормоза, который включал бы стоп-сигналы. Надеюсь, вам понравился мой первый инструктаж, и вы вдохновились на создание своего собственного кабинета для игры в вождение. Спасибо.
