Мне нужна была веревка / шнур из хлопка определенного диаметра, поэтому я построил устройство для изготовления веревок / шнуров. Подробнее об этом позже. См. Шаг 11
Вот несколько фотографий того, что я придумал, и несколько образцов веревки / шнура.
Подсказки
- Посмотрите внимательно на все фотографии, в них много информации, которой, вероятно, нет в тексте.
- Длина рым-болта, я имею в виду длину резьбы.
- Длина болта, я имею в виду общую длину болта.
- Посмотрите на узлы на фотографиях выше (попробуйте их, прежде чем начинать натягивать). На предпоследнем фото - полузацепка, а на последнем - дуга.
- Я использовал плоские шайбы 1/4 на болт 5/16, болты с квадратным подголовком и болт с проушиной. Они подходят лучше.
- Некоторые болты, рым-болты и крючки, возможно, придется обрезать до необходимой длины. Следите за запиской, чтобы сделать разрез.
- При сверлении отверстий в древесине лучше всего использовать сверлильный станок. Если у вас нет сверлильного станка, раскачивайте отверстия со всех сторон. это позволяет затягивать болты под прямым углом к дереву.
- Накидные гайки используются для того, чтобы болт или крюк свободно вращались, но не откручивались. Иногда я использую гайку найлок в сочетании со стандартной гайкой. Обязательно посмотрите фото. В большинстве случаев две стандартные гайки подойдут.
Если у вас есть какие-либо вопросы, дайте мне знать, и я постараюсь на них ответить и обновить инструкции.
Шаг 1. Инструменты, фурнитура и деревянные детали
Инструменты
Вам понадобится рука, полная инструментов, которые уже загромождают ваше рабочее место, если оно похоже на мое.
- Аккумуляторная дрель / отвертка
- Отвертка под головку винта. Филлипс, звезда и т. Д., Какой бы тип вы ни использовали.
- Сверло 5/16
- Сверло Форстнера 3/4
- Сверло 1/4
- Рулетка
- Малая площадь
- Трещотка с головкой 1/2 дюйма (13 мм)
- Полумесяц гаечный ключ
- Маркеры, карандаш и фломастер
- Маленькая трещотка с внутренним шестигранником на 3/32 или шестигранным ключом на 3/32
- Молоток
- Отвертки прямые и крестовые
- Шило
- Накидной / рожковый гаечный ключ на 13 мм (1/2 дюйма)
- Гаечный ключ с открытым зевом / храповым механизмом на 13 мм (1/2 дюйма)
- Пара зажимов
- Ножовка по металлу (нет на фото)
Добавьте инструменты, которые, по вашему мнению, подойдут лучше всего, а я, возможно, не имел в виду.
Аппаратное обеспечение
Все оборудование можно купить в хозяйственном магазине, Home Depot или Amazon.
Квадратная труба размером 1 дюйм X 1 дюйм с 3/8 отверстиями на 1 дюйм в центре.
Цепь # 25H Цепь для тяжелых условий эксплуатации 3 фута с 1 соединительным звеном
www.amazon.com/gp/product/B01BX6LW5G/ref=o…
Звездочки 25BS14-5 / 16 дюймов Звездочка с 14 зубьями для роликовой цепи №25
www.amazon.com/gp/product/B01FV5QZES/ref=o…
Полное звено Koch 7535040 Соединительное звено роликовой цепи, 4 шт. В упаковке
www.amazon.com/gp/product/B004HKITPM/ref=o…
1/2 звена Koch 7635040 офсетное звено роликовой цепи, 4 шт. / Упк.
www.amazon.com/gp/product/B004HKITWK/ref=o…
Как показано на 3-м фото выше
- 2-5 / 16 4-дюймовые болты с 2 шайбами и 1 гайкой
- 1-5 / 16 Болт 4 дюйма с 4 шайбами и 3 гайками
- Болт с проушиной 3-5 / 16 с шайбой, гайкой и Т-образной гайкой
- Болт с проушиной 1-5 / 16 с 2 шайбами и 2 гайками
- 4-5 / 16 болтов с квадратным подголовком, 2 шайбы и 2 гайки
- 2-5 / 16 болта с крючком с 3 шайбами, 2 гайками с найлоком и гайкой с 1 перекладиной
- Болты с крючком 1-5 / 16 с двумя шайбами, двумя гайками с нейлоком и двумя гайками с накидом
- Болт с крючком 1-5 / 16 с 3 шайбами, 2 гайками с нейлоком, 2 гайками с упором и 1 муфтой
- 2-1 / 4 винтовые проушины
- Винты 8-2 дюйма
- 2-1 винта 1/4 дюйма
- 3 звездочки
- 27-звенная цепь (включая соединительное звено)
- 1/4 дюйма 'L "4 дюйма X 4 дюйма
- Квадратная труба 1-9 дюймов (отрежьте длину и отшлифуйте края, чтобы удалить заусенцы)
- Квадратная труба 1-11 дюймов (отрежьте длину и отшлифуйте края, чтобы удалить заусенцы)
- Квадратная труба 1-13 дюймов (отрежьте длину и отшлифуйте края, чтобы удалить заусенцы)
- 1-12 дюймов 1/2 дюйма EMT (тонкостенный канал) или деревянный дюбель 5/8
- Прокладки из ПВХ 1-3 / 4, обрезанные до необходимой длины (или деревянный брусок с отверстием, трубка из картона, трубка из полиэтилена и т. Д.). Я использовал то, что было под рукой,
Итого по каждой позиции
- 3-4 дюйма, 5/16 болтов
- 5- болты с проушиной 2 1/2 дюйма 5/16
- Болты с проушиной 1–1 дюйм 5/16
- 4- 3 1/2 дюйма болта с квадратным подголовком
- 3–4 дюйма 5/16 болта с крючком
- Болт с крючком 1–3 дюйма 5/16
- Болт с крючком 1–2 1/2 дюйма 5/16
- Винтовая проушина 1- # 2
- 7- # 208 винтовые проушины
- Винты 8–2 дюйма (универсальный GRK R4 # 9–2 дюйма) или аналогичные.
- Винты 2-1 / 14 дюйма (универсальный GRK R4 # 8-1 1/4) или аналогичные.
- 3- Звездочки 25BS14-5 / 16 "Звездочка с 14 зубьями для роликовой цепи №25
- 27 звеньев # 25 цепи
- Стальной стержень 1–1 / 4 дюйма длиной 8 дюймов. Согните на 90 градусов в средней точке. "L"
- 1–36 дюймов 1 дюйм X 1 дюйм трубка с отверстиями 5/16 дюйма на 1 дюйм в центре
- 1–12-дюймовый кабелепровод EMT (или деревянный дюбель 5/8, любой дюбель, который подходит к внутреннему диаметру рым-болта 5/16)
- 2- проставки для держателя катушки, обрезанные до необходимой длины.
- 26- гайки stander 5/16
- 12- гайки nylock 5/16
- 1-5 / 16 муфта
- 36- 1/4 плоские шайбы
- 2- 1/4 шайбы крыла
Я думаю, что это полный список оборудования, которое вам понадобится для завершения этого проекта, но…?
Деревянные части
Последнее фото
- Часть в спине - это рельс
- Две части слева - это стороны хвостовой ложи.
- Две части посередине - проставки для хвостовой балки.
- Две передние части предназначены для держателя катушки с ниткой / шпагатом.
Шаг 2: Сборка рельса
Рельс сделан из двух кусков дерева. Размер основания составляет 1 X 6 (фактическое 0,75 "X 5,5"), а размер рельса - 2 X 6 (фактическое 1,5 "X 5,5").
Отрежьте 1 X 6 и 2 X 6 до 51 дюйма в длину.
Просверлите отверстия 5/16 дюйма в 2 X 6, как показано на измеренном чертеже. Сделайте фаску на левом конце переднего угла и вырежьте 2 дюйма X 2 дюйма от правого верхнего угла, как показано на первом чертеже.
Отцентрируйте 1 X 6 в нижней части 2 X 6 и скрутите 2-дюймовыми винтами.
Примечание
- При сверлении отверстия в дереве лучше всего использовать сверлильный станок. Если у вас нет сверлильного станка, раскачивайте отверстия со всех сторон. Это позволяет затягивать болты под прямым углом к дереву.
- В результате будет получена 24-дюймовая веревка / шнур. Вы можете сделать перила длиной 4, 8, 10 футов. При более длительной настройке вам понадобится помощник, который будет проверять, пока вы управляете направляющей группы прядей и натяжением.
Шаг 3: соберите ложу головы
Заказанный список фотографий
- Схема отверстий под болты. Отверстия смещены на 1/2 дюйма, поэтому расположение звездочек будет лучше работать вместе.
- Вставьте два болта 5/16 в верхнюю пару отверстий. Верхнее отверстие нитками вперед и нижнее резьбой назад.
- Поместите два болта 5/16 в нижнюю пару отверстий. Верхнее отверстие нитками вперед и нижнее резьбой назад.
- Установите плоскую шайбу 1/4 (я использую шайбы 1/4 вместо 5/16, они подходят лучше) и гайку 5/16 на каждый болт, затем затяните.
- Установите плоскую шайбу 1/4 на каждый болт, затем поместите квадратную трубку размером 11 дюймов 1 X 1 на болты с передней стороны и квадратную трубку размером 13 дюймов 1 x 1 на болты с задней стороны.
- Установите плоскую шайбу 1/4 и гайку 5/16 на каждый болт и затяните вручную.
- Отрежьте крючок шпинделя до длины резьбы 3 дюйма. Это крюк приводного шпинделя.
- Поместите крюк приводного шпинделя с двумя стопорными гайками и шайбой в верхнее отверстие передней квадратной трубы.
- Установите плоскую шайбу 1/4, звездочку, плоскую шайбу 1/4 и гайку 5/16. Затягивайте гайку до тех пор, пока крючок не повернется, но не качнется.
- Добавьте муфту 5/16 и используйте ее как гайку с первой гайкой. Убедитесь, что крюк приводного шпинделя все еще вращается свободно.
- Отрежьте рым-болт 5/16 до длины резьбы 1 дюйм.
- Добавьте рым-болт 5/16 с гайкой и зафиксируйте муфту на месте.
- Навесьте цепь из 27 звеньев (включая соединительное звено) на звездочку.
- Поместите крюк шпинделя с двумя гайками и шайбой в 4-е отверстие задней квадратной трубки.
- Установите плоскую шайбу 1/4, звездочку, плоскую шайбу 1/4 и гайку 5/16. Затягивайте гайку до тех пор, пока крючок не повернется, но не качнется.
- Добавьте гайку косяка и затяните. Убедитесь, что крюк шпинделя все еще вращается свободно.
- Повесьте цепь на звездочку.
- Поместите крюк шпинделя с двумя гайками и шайбой 1/4 в верхнее отверстие задней квадратной трубки.
- Наденьте шайбу 1/4 на резьбу. Поместите звездочку в цепь и поднимите, чтобы совместить со шпинделем. Медленно вытяните шпиндель, пока не сможете надеть звездочку. После этого установите плоскую шайбу и гайку на резьбу шпинделя.
- Затягивайте гайку до тех пор, пока крючок не повернется, но не качнется. Добавьте гайку косяка и затяните. Убедитесь, что крюк шпинделя все еще вращается свободно.
- Поверните так, чтобы крючки шпинделя указывали в одном направлении. Смотри фото.
- Затяните установочные винты на звездочках с помощью шестигранного ключа.
- Затяните четыре гайки, удерживающие трубки на месте.
Шаг 4: соберите задний приклад
Хвостовой стержень a представляет собой шпиндель с крючком, который удерживает все нити в одной группе на одном конце веревки / шнура.
- Вырежьте деревянные части и просверлите 5/16 отверстий, как показано на измеренных чертежах. Обратите внимание, на концах блоков есть выемки.
- Поместите болт 5/16 с плоской шайбой 1/4 в верхнее центральное отверстие одной из боковых частей.
- Добавьте шайбу 1/4 и гайку и затяните.
- Установите на болт квадратную трубку размером 1 X 1 6 дюймов (без шайбы). Добавьте только гайку и плотно затяните ее. Трубка должна двигаться.
- Установите на болт плоскую шайбу 1/4 дюйма. Наденьте на болт другую боковую часть. Добавьте 1/4 шайбу и гайку и затяните вручную.
- Поместите сборку на направляющую и с помощью двух болтов и шайб 1/4 выровняйте сборку с двумя отверстиями в направляющей. Если отверстия не совпадают, раскачивайте отверстия, пока они не выровняются.
- Установите шайбу 1/4 и гайку на болт. Затяните рукой.
- Разместите блоки как показано на фото. Тот, у которого более длинная выемка ближе к заднему концу рельса и на задней стороне квадратной трубы. Блок с единственной выемкой на торцевой стороне квадратной трубы.
- Совместите блоки с квадратной трубкой, положив трубку на небольшие выемки. Зажмите и прикрутите с обеих сторон.
- Теперь затяните три гайки на дальней стороне.
- Может потребоваться отрегулировать одну из гаек по обе стороны квадратной трубы, чтобы квадратная труба могла свободно вращаться. Затяните или ослабьте по мере необходимости, чтобы трубка двигалась свободно, но не раскачивалась.
- Отрежьте крючок 5/16 до длины нити 2 1/2 дюйма. Это крюк шпинделя задней бабки.
- Поместите крюк шпинделя задней бабки 5/16 с двумя стопорными гайками и плоской шайбой 1/4 в верхнее отверстие квадратной трубы задней бабки.
- Добавьте шайбу 1/4 и две гайки с накидом. Затягивайте до тех пор, пока крючок не начнет вращаться, но не будет качаться. Закрывайте гайки так, чтобы крючок не расшатывался.
- Поместите рым-болт 5/16 с гайкой и шайбой во второе отверстие, добавьте гайку и затяните. Убедитесь, что глаз находится бок о бок. Смотри фото.
- Положите квадратную трубку на задний блок. Поместите стержень 1/4 дюйма "L" в 4-е отверстие и отметьте каждую сторону стержня на обеих боковых частях.
- Вверните проушины для винтов 1/4 дюйма # 208 в оба отмеченных места. Отрегулируйте проушины, чтобы совместить L-образный стержень с отверстиями в квадратной трубке.

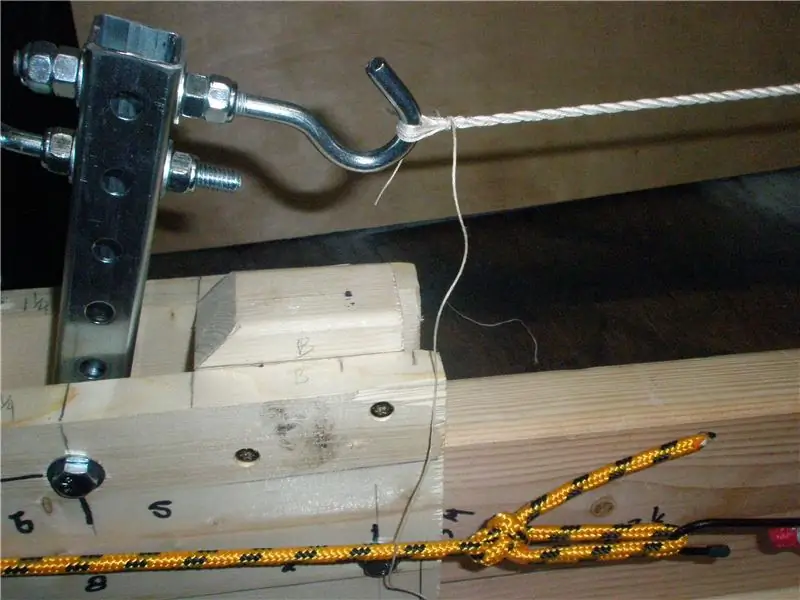

Шаг 5: Сборка натяжителя
- Просверлите отверстие перпендикулярно выемке на конце рельса сверлом 1/4 дюйма. Вверните проушину # 2 в отверстие до вершины резьбы.
- Отрежьте 60-дюймовый кусок веревки / шнура и привяжите к проушине с помощью 2-1 / 2 петель на задней стороне хвостового шпинделя.
- Зафиксируйте хвостовой шпиндель в заднем положении с помощью стержня 1/4 дюйма "L".
- Поместите болт с крючком 5/16 с плоской шайбой 1/4 и гайкой в отверстие сразу за головкой ложи. Добавьте гайку 5/16 и плоскую шайбу 1/4.
- Поместите проушины для винтов 5-1 / 4 дюйма # 208 по центру переднего края узла задней бабки.
- Зацепите резинку 24 дюйма в дальний левый глаз. Оберните крючок возле ложа. Оберните веревку / шнур вокруг эластичного крючка и потяните, чтобы натянуть хвостовую часть. Завяжите 2-1 / 2 петли или сделайте петлю узлом-бантиком.
Шаг 6: соберите держатель катушки
Соберите держатель катушки
- Просверлите 5/16 отверстий размером 5,5 дюйма X 12 дюймов, как показано на измеренном чертеже.
- Поместите Т-образные гайки в два отверстия, параллельных длинному краю снизу, и закрепите их молотком.
- Установите гайки на два рым-болта и плоскую шайбу 1/4.
- Вверните рым-болты в Т-образные гайки до тех пор, пока они не будут заподлицо с нижней частью Т-образных гаек. Установить проушины перпендикулярно длинному краю и затянуть косяком.
- Поместите основание катушки на конец рельса задней бабки и используйте его в качестве направляющей для просверливания отверстия 5/16 дюйма в основании рельса.
- Вставьте Т-образную гайку в отверстие снизу и закрепите молотком.
- Поместите основание катушки на рельсовое основание.
- Установите гайку и плоскую шайбу 1/4 на рым-болт 5/16.
- Установив основание катушки на место, ввинтите рым-болт в Т-образную гайку до тех пор, пока он не будет заподлицо с нижней частью Т-образной гайки.
- Поместите 12-дюймовый кусок кабелепровода для ЕМТ с катушкой с жгутом в два проушины.
Шаг 7: сделайте направляющую группы прядей и соберите кривошип
Путеводитель по Strand Group
Вырежьте направляющую из куска дерева размером 12 дюймов X 3/4.
- Просверлите отверстие 3–3 / 8 на 3/4 дюйма от центра выемок и раскачивайте отверстия параллельно выемкам.
- Вырежьте выемки и зашлифуйте, чтобы удалить заусенцы.
- Увеличьте длину ручки до 1 дюйма и зашлифуйте, чтобы удалить заусенцы.
Соберите кривошип
- Отрежьте кусок диаметром 3 дюйма от дюбеля диаметром 1 1/8 дюйма.
- Просверлите отверстие 3/4 дюйма X 1 1/2 в центре дюбеля.
- Просверлите отверстие 5/16 дюйма в оставшейся части дюбеля.
- Покачивайте 5/16 дюйма, чтобы он свободно вращался.
- Поместите гайку найлок назад на болт с проушиной 5/16 до конца резьбы. Добавьте 1/4 плоской шайбы.
- Сначала установите дюбель на отверстие 5/16 дюйма.
- Поместите плоскую шайбу 1/4 дюйма в отверстие 3/4 дюйма. Затяните гайку найлок 5/16, чтобы ручка могла свободно вращаться.
- Наденьте гайку на крюк 5/16 и добавьте шайбу крыла.
- Установите проушину ручки на крючок.
- Наденьте шайбу крыла на резьбу с ушком.
- Отцентрируйте глаз и затяните. Убедитесь, что ручка перпендикулярна ручке, как показано на фото.
Примечание
Вы можете сделать обратное скручивание веревки / шнура (скручивание против часовой стрелки), перевернув крюк на ручке и проворачивая его против часовой стрелки.
Шаг 8: загрузите крючки шпинделей
Это довольно простой шаг. В этом примере я использовал 10 прядей на крючок из 10 фунтов пряжи для вязания крючком. Сохраняйте постоянное натяжение пряди во время загрузки.
- Зафиксируйте крюк хвостовой балки в заднем (левом) положении с помощью стержня 1/4 дюйма "L".
- Привяжите первую прядь к крючку хвостовой части парой петель.
- Имейте под рукой кусок ленты на случай, если вам понадобится прервать погрузку. Вы можете удерживать текущую прядь на месте с помощью ленты.
- Начните натягивать петлю с петли первой группы прядей вокруг крючка для нижней части спины и крючка для задней части. Сделайте 5 петель на 10 прядей.
- Оберните 2-ю группу прядей вокруг крючка верхней части спинки и крючка задней бабки. Сделайте 5 петель на 10 прядей.
- Оберните петлю 3-й группы прядей вокруг крючка передней и задней части. Сделайте 5 петель на 10 прядей.
- Привяжите последнюю прядь к крючку хвостовой части с помощью пары петель.
- Убедитесь, что эластичный шнур натянут в дальнем левом глазу.
- Снимите стержень 1/4 дюйма "L".
Шаг 9: скрутите веревку / шнур
Глубоко вдохните, и вы готовы сделать веревку / шнур.
- Зацепите кривошипную рукоятку за проушину в приводном шпинделе и проверните по часовой стрелке десяток раз.
- Проверьте группы прядей, чтобы убедиться, что они перекручиваются равномерно.
- Вставьте направляющую группы прядей. Теперь, когда вы поворачиваете рукоятку, удерживайте небольшое равномерное давление с помощью направляющей группы прядей на веревке / шнуре, когда они скручиваются вместе.
- Продолжайте вращать по часовой стрелке и время от времени останавливайтесь, чтобы проверить процесс.
- Закрутка может ослабнуть на конце задней бабки. Вы можете вручную повернуть крючок хвостовой балки по часовой стрелке, чтобы затянуть поворот на этом конце. Скрутка выровняется, когда вы свяжете каждый конец после того, как закончите.
- Продолжайте проворачивать и проверять, пока направляющая группы Strand не окажется рядом с головной ложей. Не перекручивайте слишком сильно, пряди могут порваться.
- Удалите направляющую группы Strand
Шаг 10: завяжите и снимите веревку / шнур
Свяжите концы веревки / шнура
- Используйте нить не менее 10 #.
- Обвяжите конец веревки / шнура возле крюка хвостовой части. Начните с пары ударов по 1/2.
- Оберните веревку / шнур к центру 6 или 8 раз.
- Закончите парой петель 1/2.
- Свяжите конец веревки / шнура рядом с концом головной части и там, где группа прядей соединяется.
Снимите веревку / шнур
- Ослабьте натяжение задней бабки.
- Медленно снимите группы прядей с Головки.
- Снимите трос / шнур с хвостовой балки.
Я использовал 10 нитей для вязания крючком 10 # на шпиндель, из которых получилась веревка / шнур 1/8 дюйма.
Шаг 11: Мой проект веревки / шнура
Недавно я приобрел ручную швейную машину Wheeler Wilson W9 1887 года в изогнутом деревянном ящике. Оригинальная ручка была сделана из хлопчатобумажной нити и сильно испортилась. Латунные втулки в футляре имеют размер примерно 3/8 дюйма, а шнур снабжен кожаной втулкой, которая удерживает вместе конец троса / шнура. Втулка также обеспечивала усиление для винтов и кнопок для крепления ручки с внутренней стороны корпуса.
Оригинальная ручка состояла из 183 прядей хлопковой нити. Мне удалось сделать законченную веревку / шнур с кожаными рукавами точно такого же внешнего диаметра, как и у оригинала, из 162 прядей (54 на группу веретен) конопляной нити. Ручка выглядит и валится как у оригинала.
Уиллер Уилсон занялся производством швейных машин в середине 1850-х годов. В конечном итоге они разработали вращающуюся шпульку, которая используется во всех современных швейных машинах. В конце 1800-х годов Уиллер Уилсон был крупнейшим производителем швейных машин и считался лучшей из доступных швейных машин. В 1905 году Сингер выкупил Уиллера Уилсона и в течение нескольких лет продолжал продавать версию Singer W9. Когда запас существующей детали Wheeler Wilson закончился, Сингер отказался от этой линии.
У меня также есть полный тренажер с педалью Wheeler Wilson W9, только педаль Wheeler Wilson W9 и только версия Singer с педалью W9. Все они отлично шьют после 120 лет службы.
С помощью этого простого производителя веревок / шнуров я могу изготавливать веревки / шнуры музейного качества, если мне удастся получить оригинальную нить или прядь.
