Если вы похожи на меня, у вас есть много сезонных вещей для различных праздников, которые занимают место в вашем доме, и каждый год их вытаскивают только на короткое время. Вы также можете, как и я, использовать чердак над вашим гаражом, чтобы хранить эти предметы и при необходимости забирать их. Наконец, как и я, вы ненавидите мысль о перетаскивании этих предметов странной формы или тяжелых предметов вверх и вниз по лестнице через крошечное отверстие в потолке вашего гаража.
Вероятно, в этом и существует разница между нами; Я больше не таскаю ничего вверх и вниз по лестницам с тех пор, как построил электрическую лебедку на чердак своего гаража. Я использую эту систему в своем доме с 2006 года и сейчас строю ее вместе со своим соседом для его гаража, поэтому фотографии, которые вы видите, являются смесью моих и его.
Имея под рукой все материалы, это в лучшем случае проект выходного дня, и за минимальные вложения вы можете наслаждаться безопасностью от возможных падений с лестницы при подъеме и опускании грузов. Вместе с тем, этот проект предполагает подъем над головой с помощью механических средств и связанные с этим опасности, связанные с этой операцией. Всегда соблюдайте соответствующие меры предосторожности при работе с подвесными грузами и проемами в потолке.
Шаг 1. Материал и инструменты
Материал:
Электрическая лебедка - я использую модель грузоподъемностью 880 фунтов от Harbour Freight, которую можно найти здесь. Это модель на 110 В, 8 ампер, поэтому вам может потребоваться отдельная цепь для питания, которая не будет описана в этой инструкции. Довольно легко сделать, если у вас есть опыт, в противном случае обратитесь к электрику.
-
1-1 / 2-дюймовая оцинкованная стальная труба, нарезанная и нарезанная на следующие части (может отличаться в зависимости от компоновки ваших кровельных ферм) (многие хозяйственные или хозяйственные магазины разрезают и нарезают резьбу бесплатно):
- 4 штуки при 9-1 / 2”
- 1 штука при 36"
- 2 шт. - тройник 1-1 / 2”
- 4 шт. - напольный фланец 1-1 / 2”
- 4 шт. - шпильки 2 "x4" x96"
- 1 шт. - фанера 22 x 45 x 3/4 дюйма (зависит от размера отверстия)
- 1 шт. - фанера 24 дюйма x 48 дюймов x 1/4 дюйма (зависит от размера отверстия, которое вы хотите)
- 4 рым-болта - 3/8 дюйма (с гайками и шайбами, а не болты с проушиной)
- 4 шт. - 48 дюймов сети 3/8 дюйма (хозяйственные магазины тоже разрежут это)
- 8 быстрых ссылок - 3/8 дюйма
- 2 ссылки - 7/16 "быстрые ссылки
- 12 шт. - болты 3/8”x2-1 / 2” с гайками и шайбами
- различные внутренние винты
Инструменты:
- Молоток
- дрель с битами
- отвертка
- трубный ключ
- лобзик
- отрезная или торцовочная пила
- различные гаечные ключи
Шаг 2. Выполните некоторые измерения

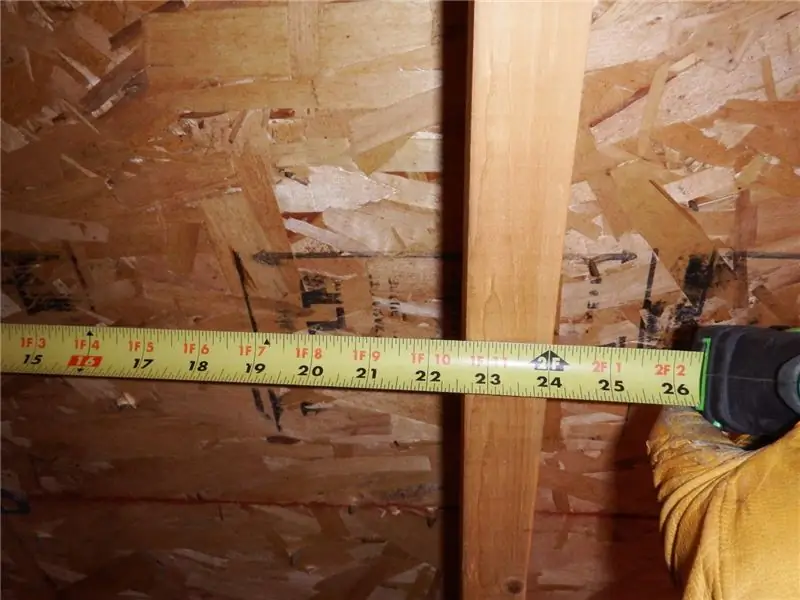

Первое, что нужно сделать, еще до получения материала, - это измерить фермы крыши гаража и балки перекрытия. Типичная современная конструкция в США должна располагать ваши фермы на расстоянии 24 дюйма по центру или с открытым отверстием 22-1 / 2 дюйма, на чем основаны все мои измерения; обязательно отрегулируйте, если у вас разные проемы. 36-дюймовая планка должна быть хороша для большинства крыш, но может потребоваться немного больше для более плоской крыши. Вам также необходимо найти подходящее место в месте пика крыши для установки трубы, а затем в том месте, где под ней будет отверстие. Это позволит оказывать равномерное давление на ферму с обеих сторон крыши рядом с пиком, где она наиболее сильна.
Шаг 3: Сборка и установка "H" рамы

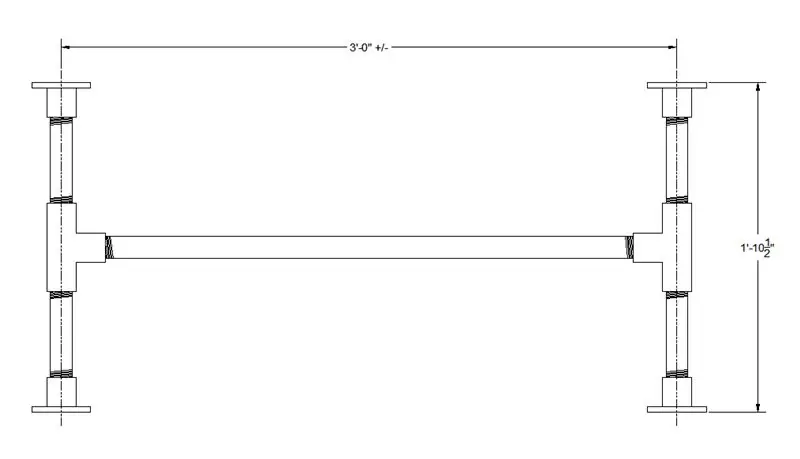

Как только у вас будут размеры отверстия, вы можете отрезать трубу. Приведенные измерения сработали для меня, но есть переменные в фитингах относительно того, как далеко резьба будет завинчиваться до затяжки (трубная резьба слегка сужается), поэтому проведите небольшое тестирование в магазине и при необходимости отрегулируйте. Теперь вы можете собрать H-образную раму и проверить ее установку в ферме.

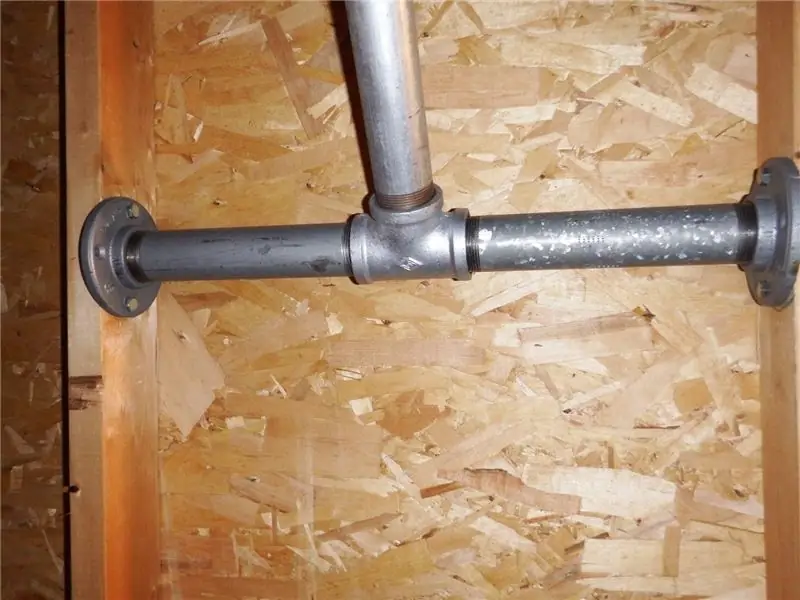

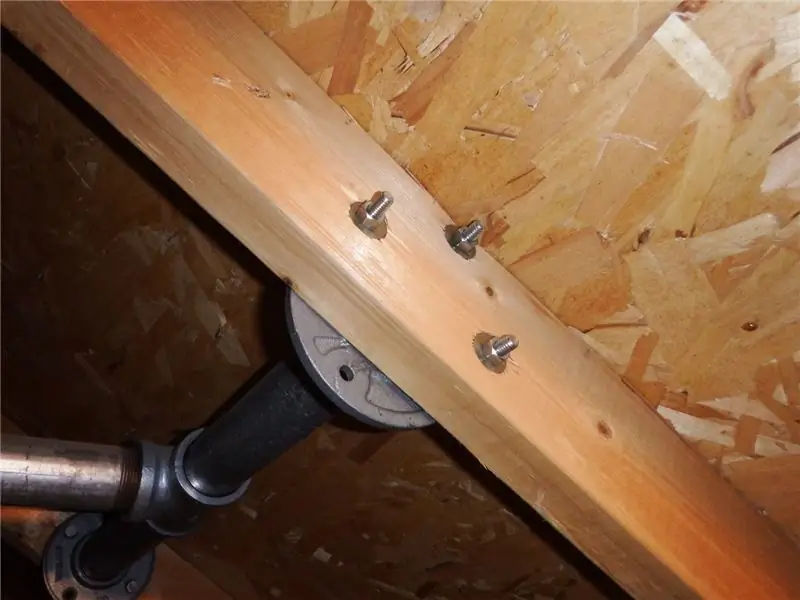

Поскольку фланец пола, вероятно, больше, чем древесина в ферме, поверните его так, чтобы по крайней мере 3 монтажных отверстия были покрыты деревом. Здесь вам нужна помощь, потому что эта сборка тяжелая, и вам нужно убедиться, что она идеально выровнена, прежде чем закрепить ее на месте. Попросите помощника удерживать H-образную раму на месте, пока вы настраиваете уровень, затем просверлите первое отверстие в одном из фланцев и вставьте болт. Проделайте то же самое с тремя другими фланцами, чтобы у вас было по одному болту в каждом, и еще раз проверьте уровень. Теперь просверлите оставшиеся 2 отверстия в каждом фланце, установите и затяните все болты 3/8 дюйма.
Шаг 4: Установите двигатель и вырежьте отверстие

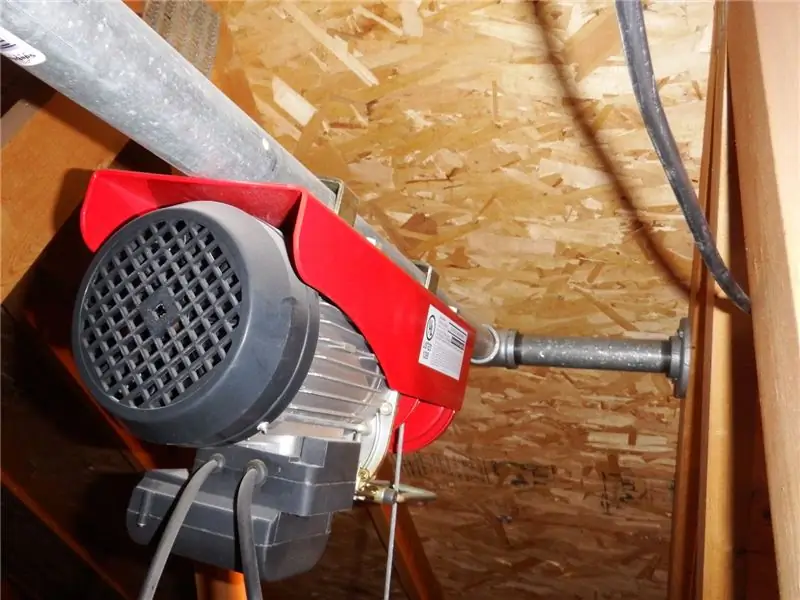

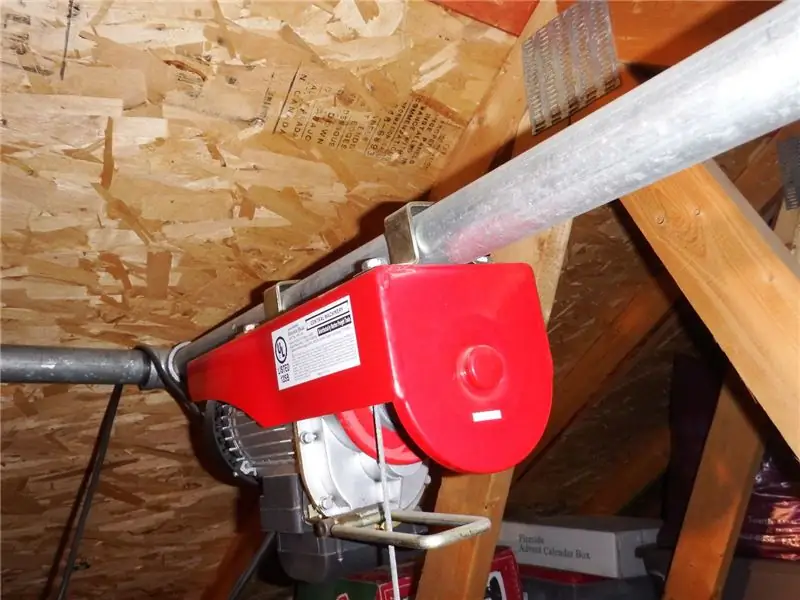

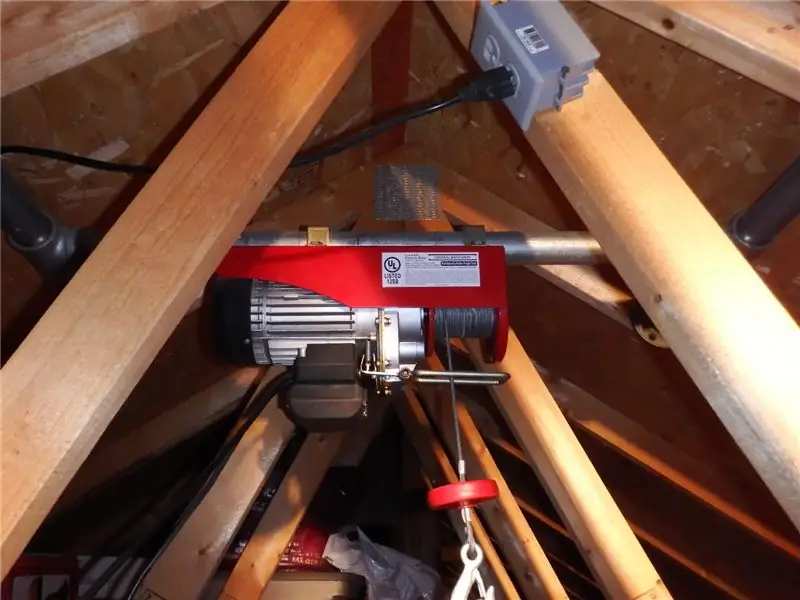

На этом этапе вы можете установить электрическую лебедку на H-образную раму, стараясь удерживать ее по центру, насколько это возможно.

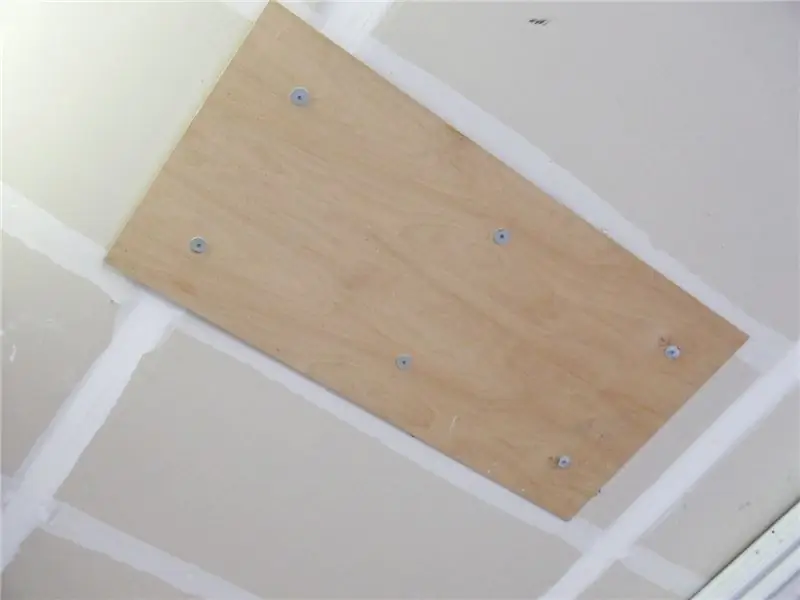

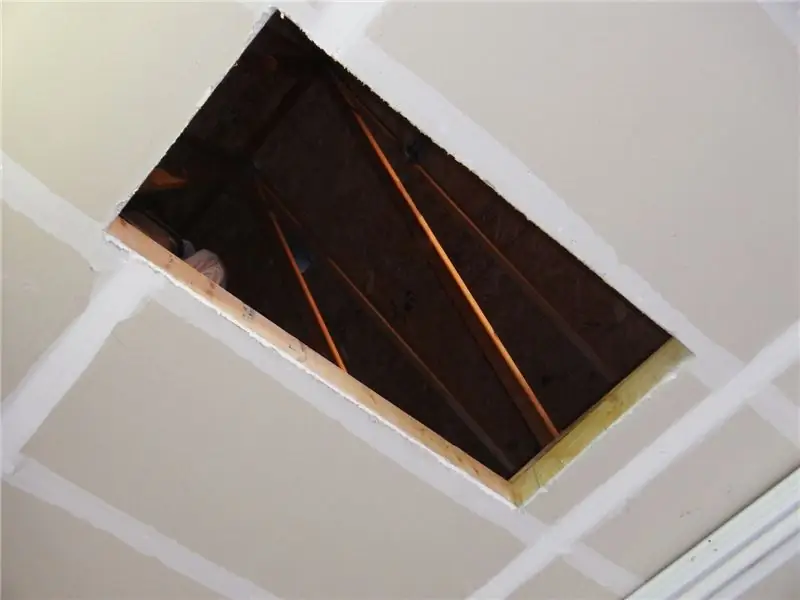

После установки и подключения вытяните кабель до тех пор, пока крюк не коснется верхней части потолка ниже, и отметьте эту точку на чердаке потолка. Это центр проема, который вам нужно будет вырезать. Я решил сделать отверстие длиной 46 дюймов, чтобы свести к минимуму потери ¼ дюйма фанерной обшивки на платформе, так как я хотел 1 дюйм перекрытия обшивки вокруг концов. От центральной отметки отмерьте 23 дюйма с каждой стороны и установите поперечную балку 22-1 / 2 дюйма, чтобы обрамить проем, затем вырежьте потолок из листового камня прямо напротив фермы и поперечной балки с помощью ручной пилы сверху. Следите за падающими обломками!
Шаг 5: Платформа

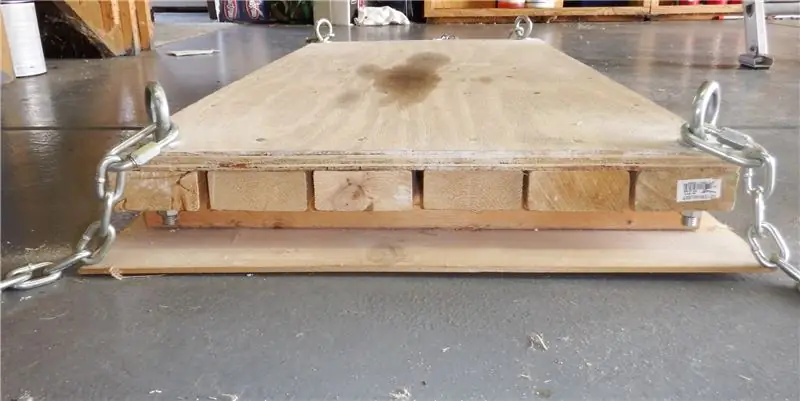

Я рассматривал несколько вариантов платформы, но использовал простую серию цепей для соединения с подъемным тросом. Это в основном состоит из серии 2х4, покрытых куском фанеры дюйма. Три поперечины внизу позволяют закрепить рым-болты и подвести верх платформы к нижней части балки пола на чердаке. К ним также прикреплена фанерная обшивка толщиной ¼”, которая обеспечивает лучшее уплотнение, чтобы не допустить попадания насекомых, а также красивую обработанную кромку, если смотреть на платформу снизу, когда она находится в походном положении.

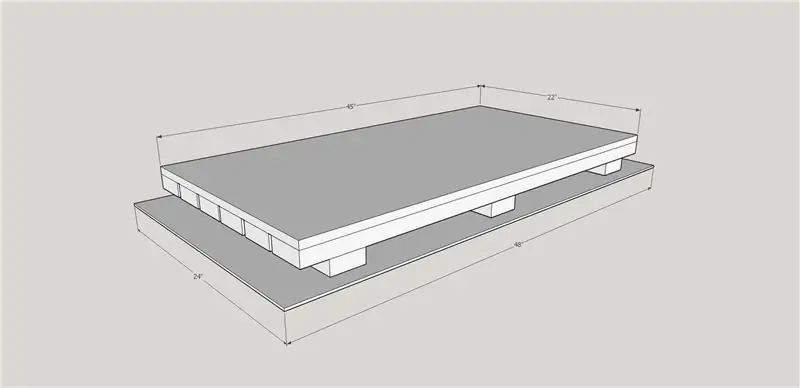

Платформа имеет размеры 45 x 22 дюйма, что позволяет ей поместиться в проем, оставляя немного свободного места. Начните с обрезки фанеры ¾ дюйма до этого размера, затем по 6 листов размером 2x4 до 45 дюймов в длину. Прикрутите одну из планок 2х4 к каждому длинному краю фанеры, а затем равномерно распределите оставшиеся четыре стойки 2х4 между ними. Не жалейте винты на этом этапе.

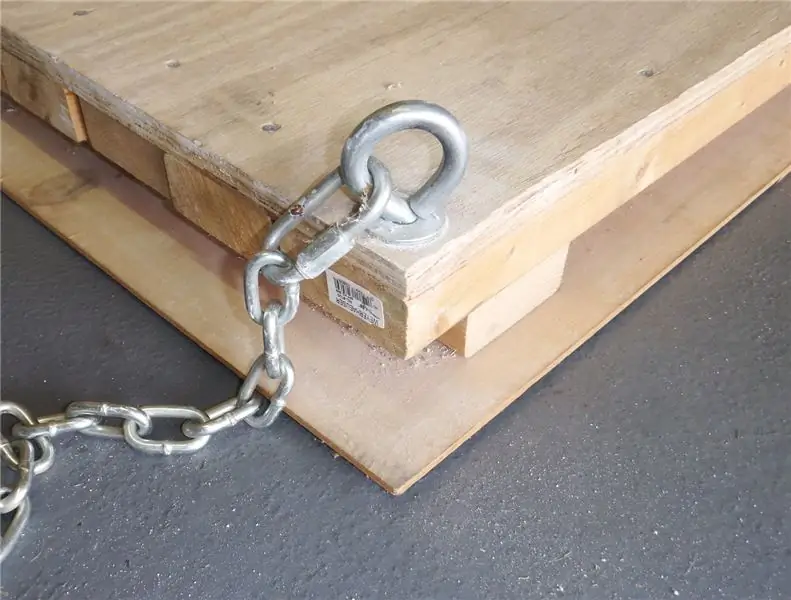

Затем переверните платформу и установите по 3 штанги 2x4, обрезанные до 22 дюймов, перпендикулярно первым 6. Переместите крайние на пару дюймов, чтобы освободить место для гайки рым-болта. Теперь просверлите отверстие в каждом углу в фанере и сначала просверлите отверстие размером 2x4 для рым-болта, но убедитесь, что рым-болт при установке не свешивается за край платформы, иначе он ударится в отверстие, когда вы поднимете платформу. Осталось только установить рым-болты.

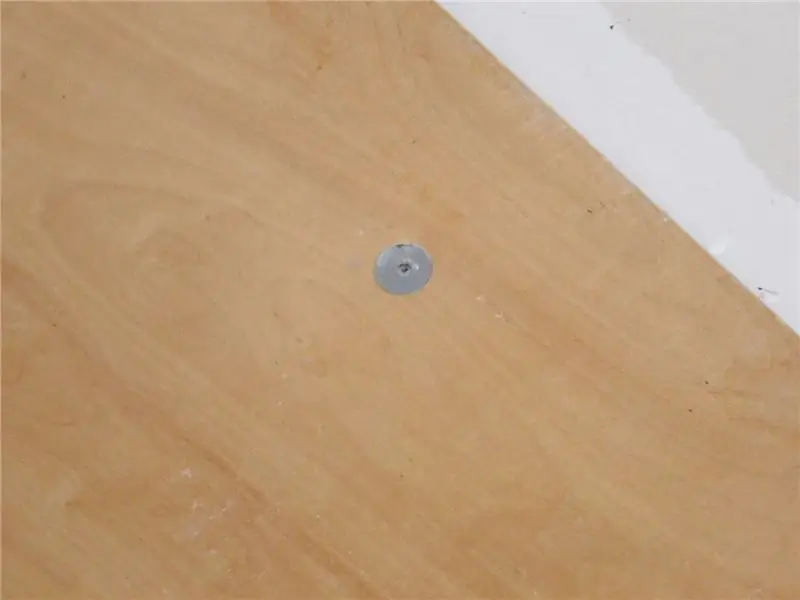

Наконец, отцентрируйте фанеру ¼”на нижней стороне платформы и закрепите винтами. Поскольку это тонкая фанера, вы можете использовать шайбы для крыльев, чтобы сделать ее более прочной.
Шаг 6: все готово

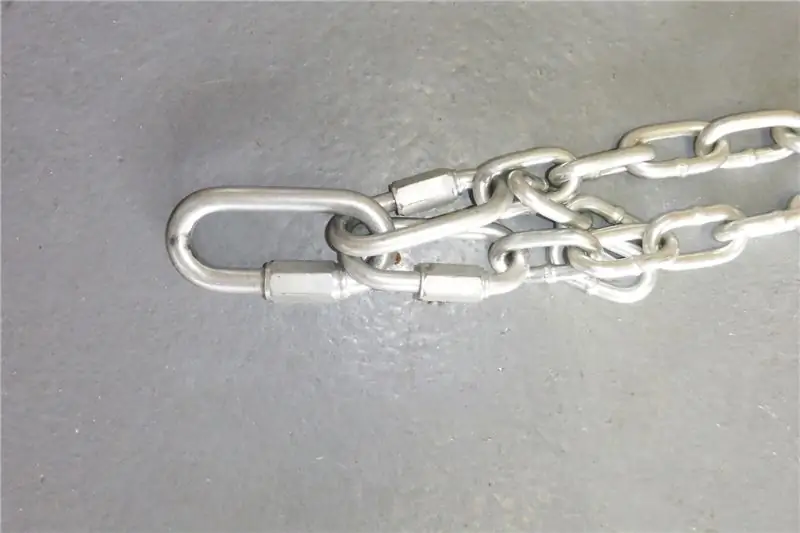

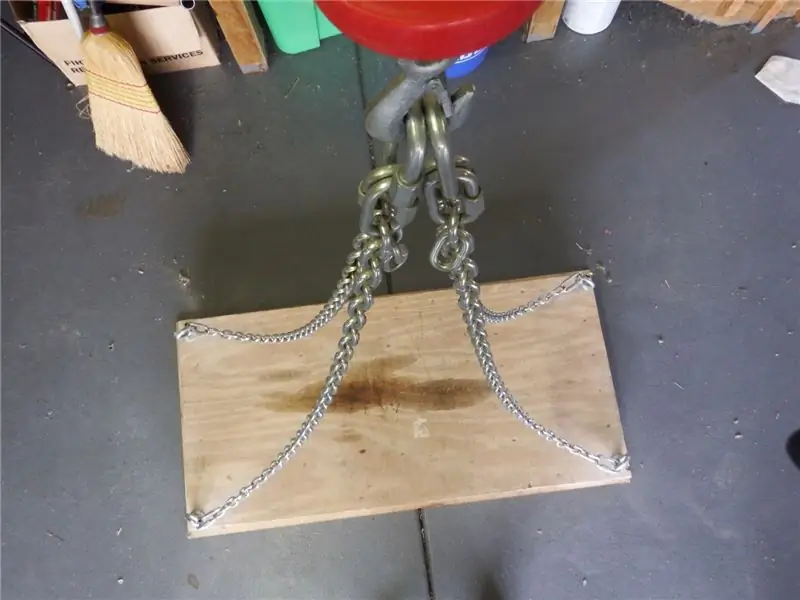

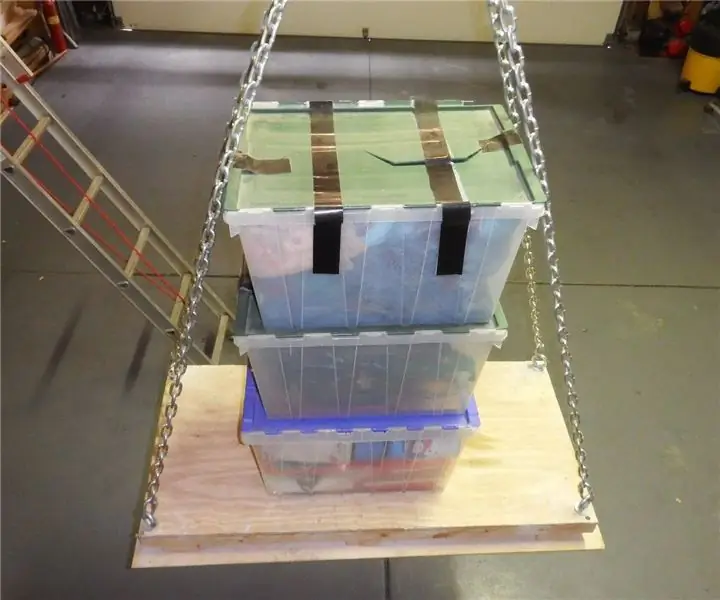

Поднимите болты с проушиной сиденья платформы, прикрепите по одной цепи к каждому рым-болту с помощью быстросъемного соединения 3/8 дюйма, затем возьмите две цепи на каждом конце платформы и подключите быстрое соединение 3/8 дюйма к концам этих, наконец, соедините эти быстрые звенья быстросъемным звеном 7/16 дюйма и закрепите каждое из этих быстрых звеньев над крюком подъемного механизма. Я знаю, что это похоже на множество быстрых звеньев, но это было необходимо из-за зазора в звене цепи и толщина крючка.

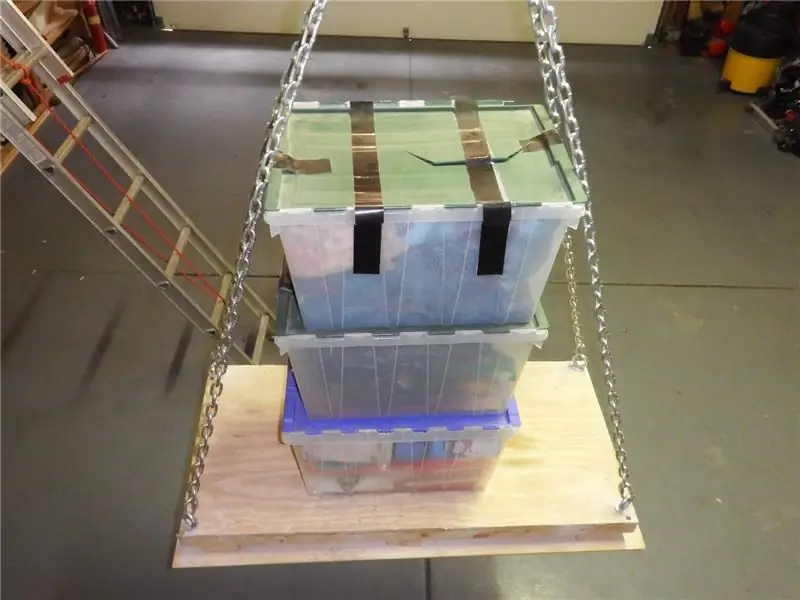

Вот и все!! Вы готовы к пробному запуску. Самое приятное в этом подъемнике то, что блок управления расположен на нем, поэтому вам нужно находиться на чердаке, чтобы управлять им. Это гарантирует, что вы сможете направить платформу в проем при укладке после использования. Имейте в виду, что подъемник обладает большой мощностью, поэтому используйте быстрые небольшие регулировки, когда приближаетесь к потолку. Если он зацепится за край проема, он может довольно хорошо раскачать ферму.
