Создайте высококачественную панель питания, которая может быть как базовой, так и продвинутой по вашему желанию, и ее можно заменять на модули.

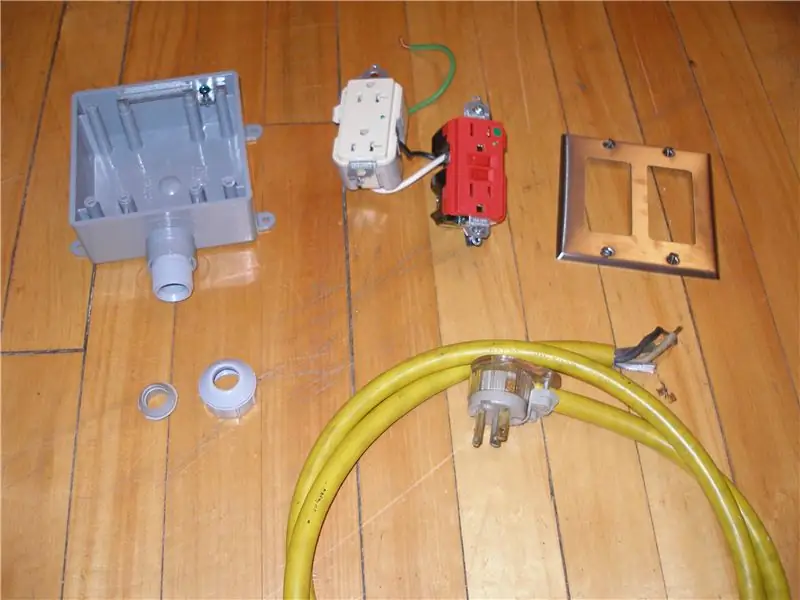

Шаг 1: Список деталей
Список запчастей и источники. Мои запчасти были куплены у других вещей. 2х розетки. Вот где важны класс и качество. Я также использовал вилки больничного класса на 20 А со встроенной защитой от перенапряжения и защитой GFI в цепи. Набрал с ebay по 19 баксов каждый. Проволока… снова выбирал и выбирал, что-то хорошего качества, предназначенное для использования в качестве шнура портативного прибора. я использовал шнур от стадии прожектора 800watt, над убить, но термостойкий и использую 12-го калибра проволоки. (не забудьте сохранить несколько частей для перемычек между вилками, примерно 6 дюймов). Штекер - я использовал вилку больничного класса на 20 А, которую можно найти в моем контейнере для запчастей. Присмотритесь к магазинам, у домашнего склада будет базовая версия этого. Ebay, если вы хотите хороший госпиталь или аудио класса штепсель. Убедитесь, что у вас есть вилка с заземляющим контактом. Коробка - я использовал уличную коробку с двумя банками и фитингом без резьбы 3/4 дюйма. Через плотную паровую арматуру….не важно, но действует как разгрузка от натяжения. Ее можно найти на домашнем складе рядом с коробкой. ПРИМЕЧАНИЕ: вы также понадобится клей, чтобы прикрепить его, вы должны использовать клей для ПВХ, но поскольку он не выходит наружу, я просто использовал клей гориллы, и он никогда не выходит туда, поэтому я не беспокоюсь об этом. Накройте паштет … пластик, металл, что угодно хочу, я использовал нержавеющую сталь, был там самым дорогим, но когда все готово, он выглядит хорошо. Инструменты, кусачки, стрипперы и несколько отверток.
Шаг 2: Сборка заглушки

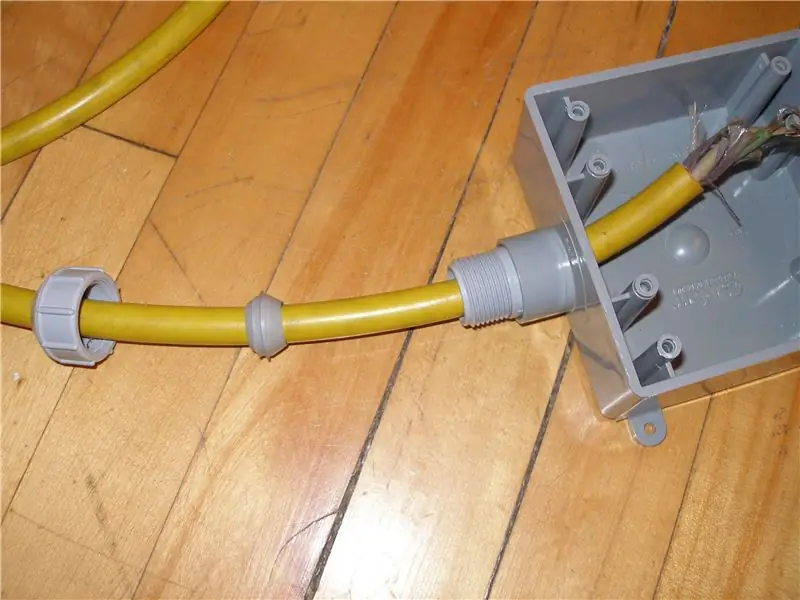

Сборка вилки довольно проста. - Снимите с одного конца выбранной крышки шнура и снимите примерно 1 см шнура, скрутите его в петлю, прикрепите горячий, нейтральный и заземленный шнур к колпачку шнура и наденьте крышку. Извините за отсутствие фотографий, мой был уже собран, я нашел его в коробке с деталями, но есть сайты, которые объяснят это более подробно, если вам это нужно. в штуцер на коробке, но пока не затягивайте его, так как вам понадобится слабина, чтобы прикрепить провода к вилкам.
Шаг 3: Подключение

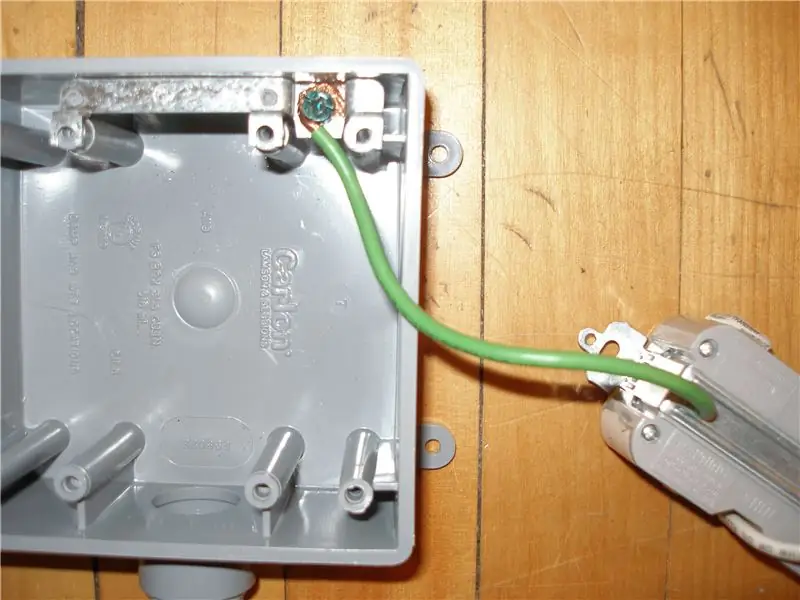

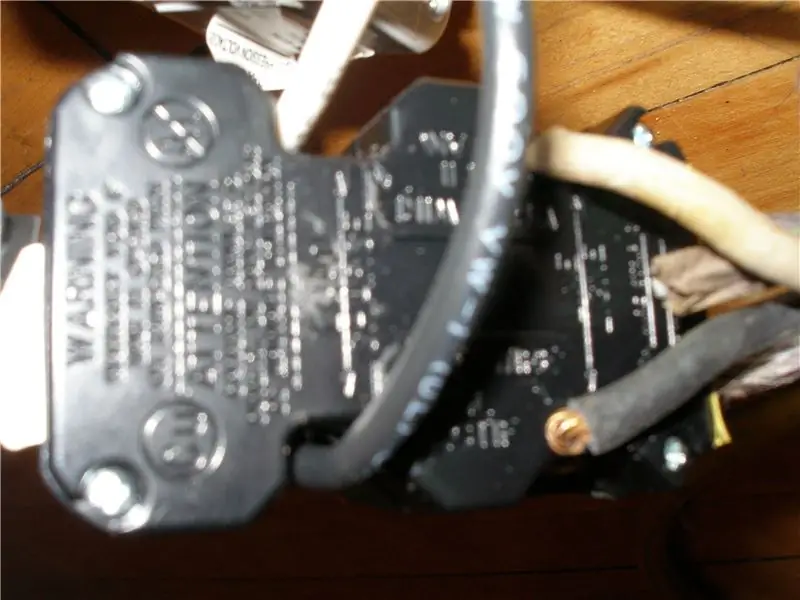

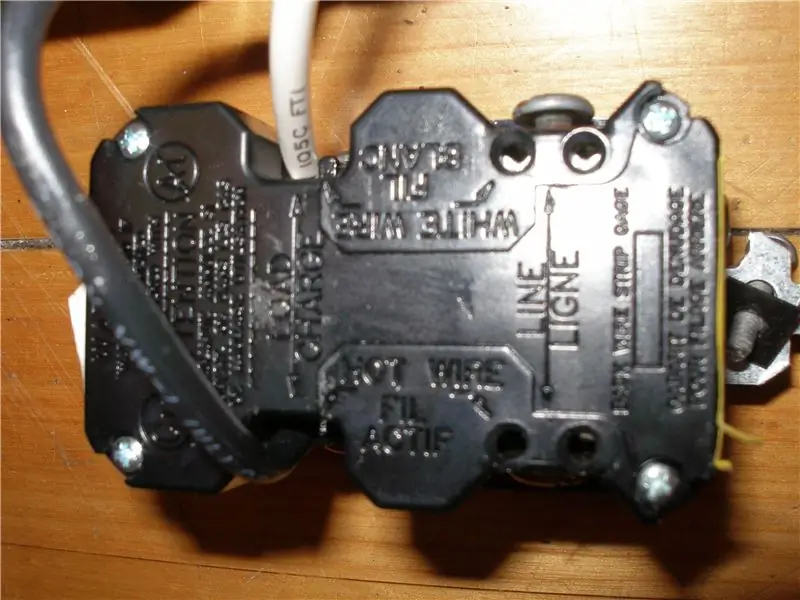

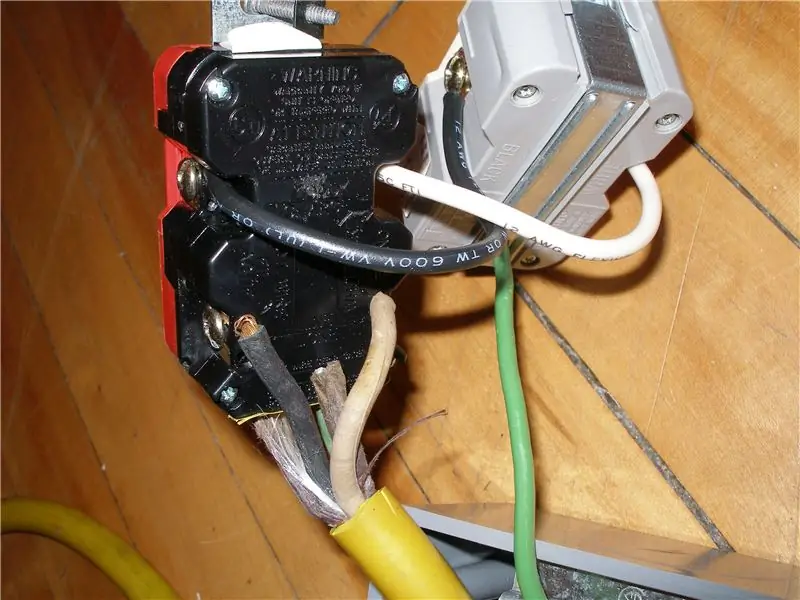

Начните с того, что положите вилки на стол и прочтите все инструкции, которые могут быть с ними связаны. Поскольку я использую один GFCI (прерыватель цепи замыкания на землю), я собираюсь пропустить вторую вилку через первую. Убедитесь, что вы поместили этот горячий провод (если вы правильно подключили штекер, это должен быть черный) на стороне горячей линии вилки. На gfci он обозначен внизу штекера белым и горячим. Сторона линии означает сторону вилки, в которую подается питание, то есть от стены. На большинстве вилок горячего винт обесцвеченный, что делает его видимым и, следовательно, менее вероятно, будет ошибочно подключен в обратном. Белый провод или нейтраль будет прикреплен к белой стороне или стороне с серебряным винтом. Соединять их задом наперед нехорошо, горячие нейтралы могут вызвать шок и быть опасными. Однако в некоторых домах неправильно проведена проводка, и иногда просто невозможно помочь. Сторона нагрузки на gfci, как показано на рисунке, будет подключена ко второй вилке, в данном случае к заземлению TSS (ограничитель импульсных перенапряжений) - gfci имеет винт заземления, а вторая вилка является встроенным проводом заземления. Поскольку невозможно прикрепить два провода к винту заземления, чтобы присоединить заземление вилки к gfci, клемма заземления коробки будет прикреплена ко второй вилке, и они будут соединены вместе металлической полосой, показанной на рисунке.
Шаг 4: Окончательная сборка

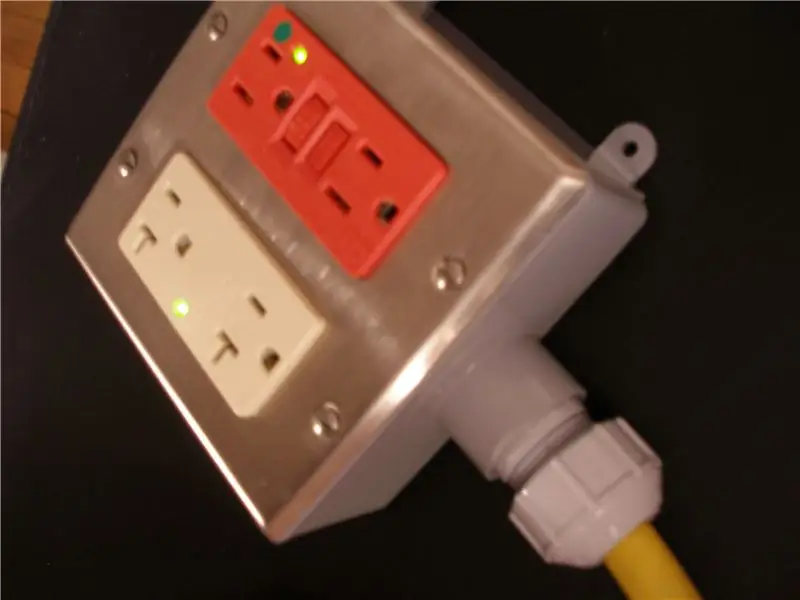

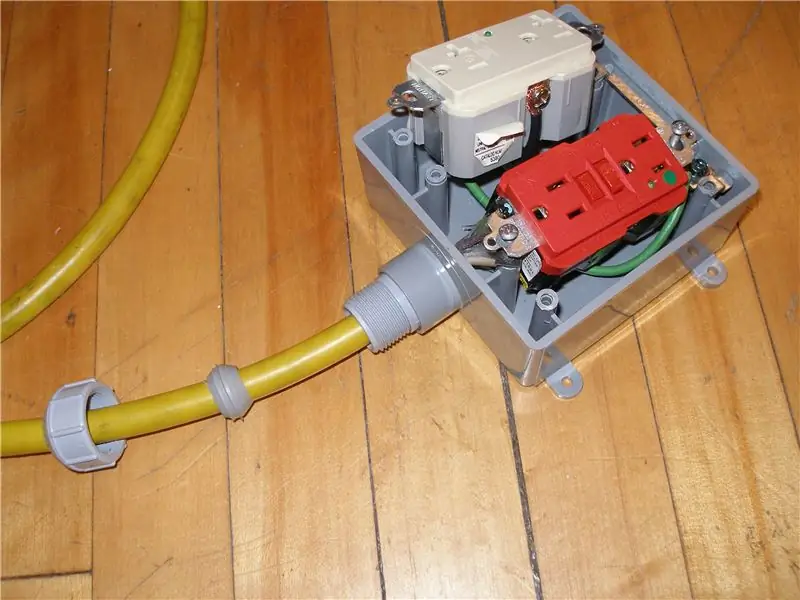

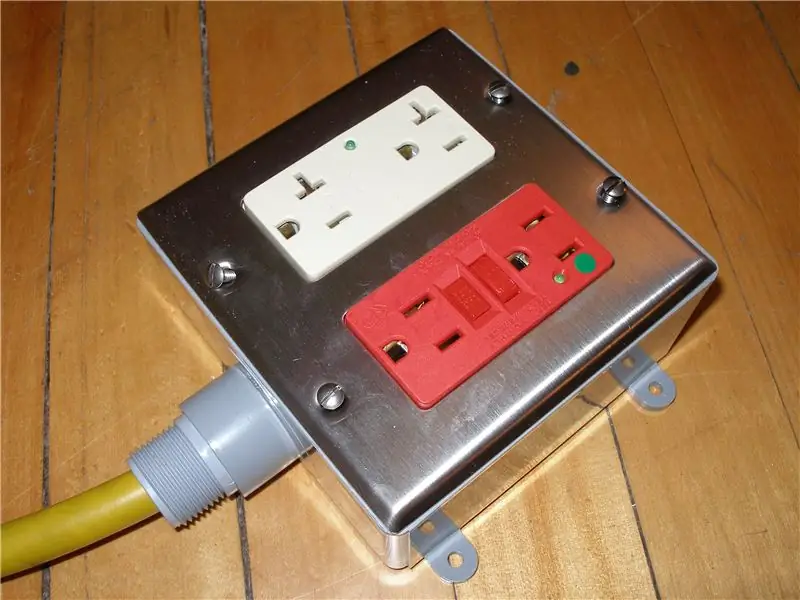

после того, как ваши проводные соединения будут выполнены, дважды и трижды проверьте полярность (горячий и нейтральный, черный и белый) и ваши соединения. Выровняйте розетки с коробкой и вытяните шнур, пока он не вытащит провисшую проволоку изнутри коробки. Затяните винты заглушек до тех пор, пока они не станут плоскими, а заглушки не будут на одном уровне. вам, возможно, придется ослабить их позже, чтобы немного отрегулировать положение заглушки, чтобы обеспечить надлежащую посадку крышки. наконец, протолкните резиновую прокладку до нижней части фитинга и затяните пластиковую гайку на коробке. Наконец, прикрепите крышку и проверьте. Примечание: с gfci он поставляется в выключенном или тестовом положении. а это означает, вы должны нажать на кнопку сброса, как только у вас есть власть подключена. в моем случае на коробке было два зеленых огонька.
