Привет всем!

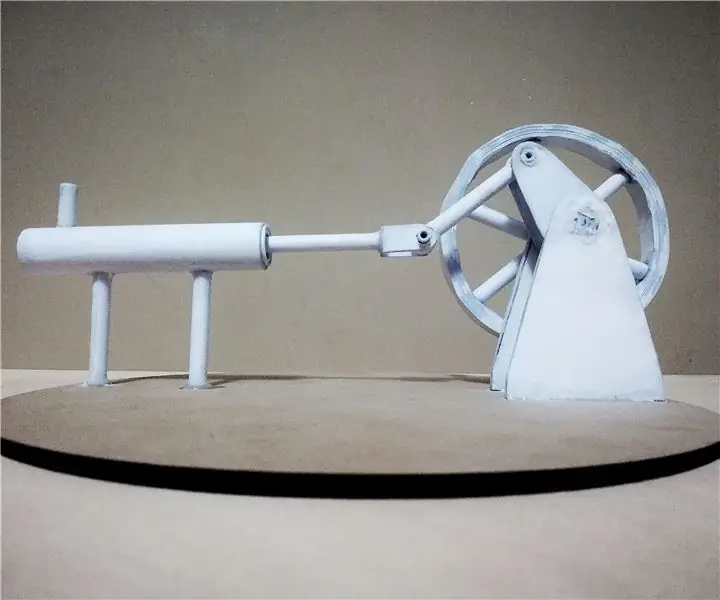

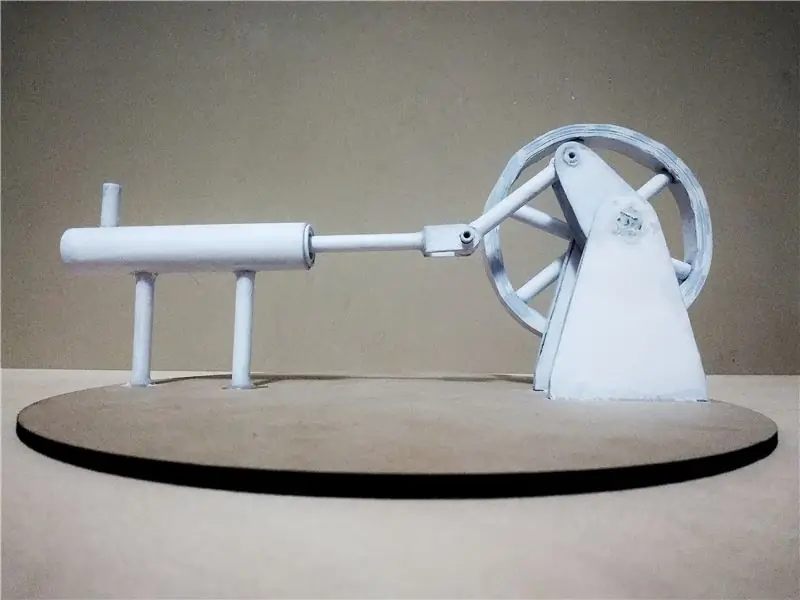

Ниже я покажу вам, как я сделал свой первый инструктаж. Это бумажная модель двигателя Striling. Если кто-то захочет построить его на бумаге или другом материале, здесь я объясняю весь процесс и оставляю руководство, в котором объясняется, как сделать каждую из частей.
PD: все размеры в миллиметрах

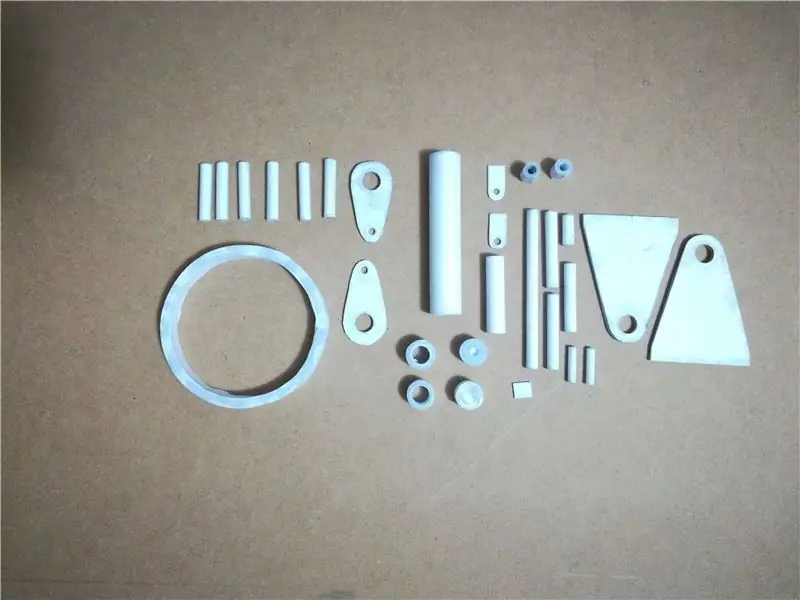

Шаг 1: кусочки
Первым делом мы приступили к изготовлению деталей, подробно описанных в инструкции.

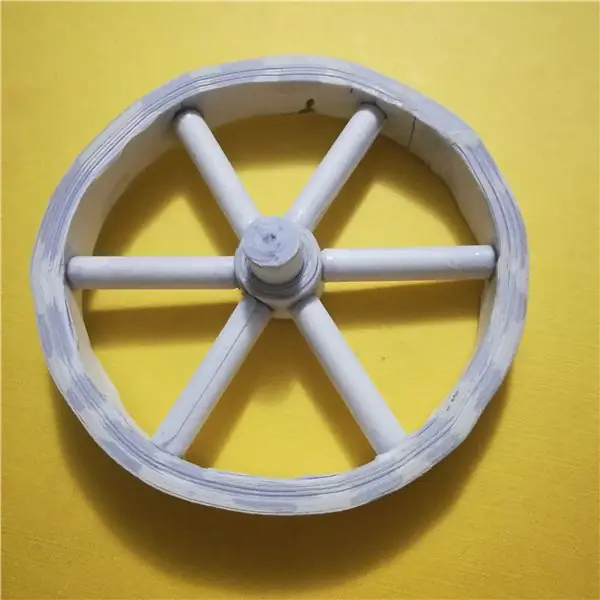

Шаг 2: соединение частей

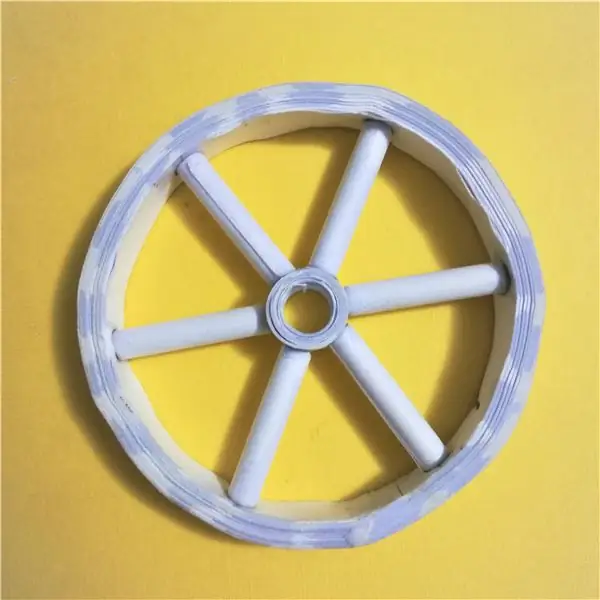

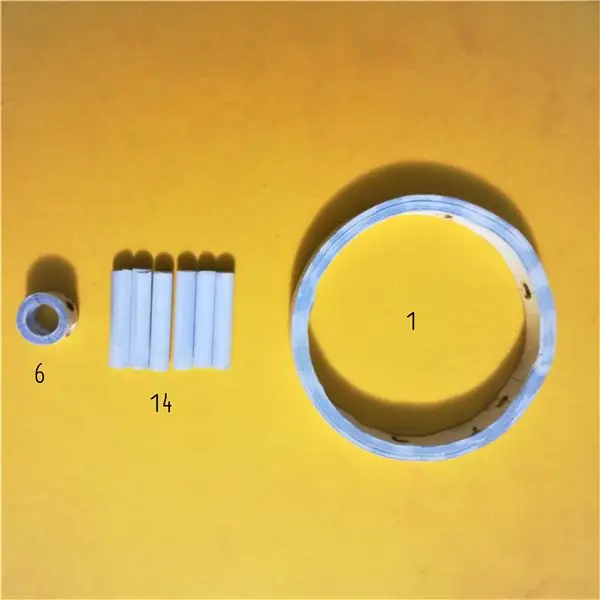

Мы начнем с колеса, используя следующие детали. Соединение деталей суперклеем.

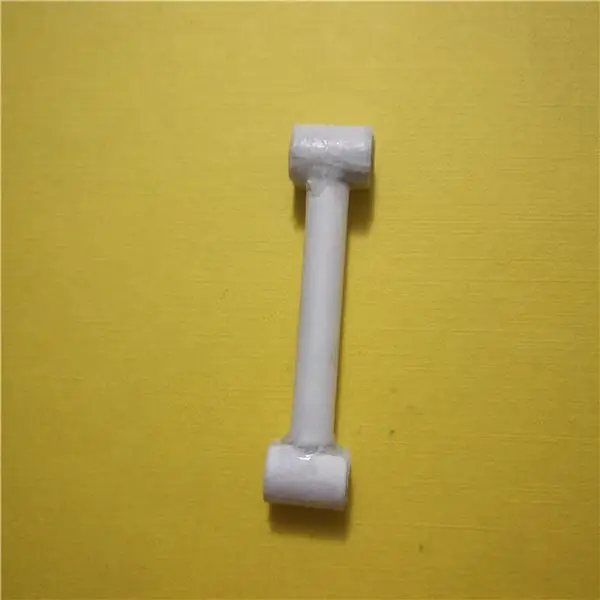

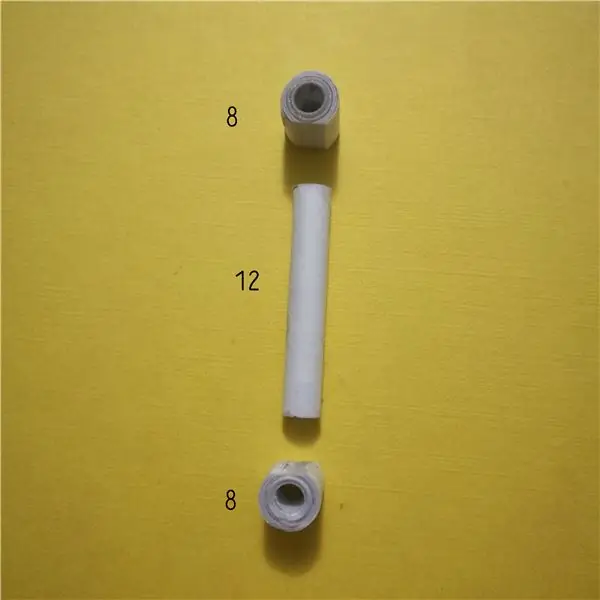

Шаг 3: Первый шатун
Присоединяйтесь к ним суперклеем

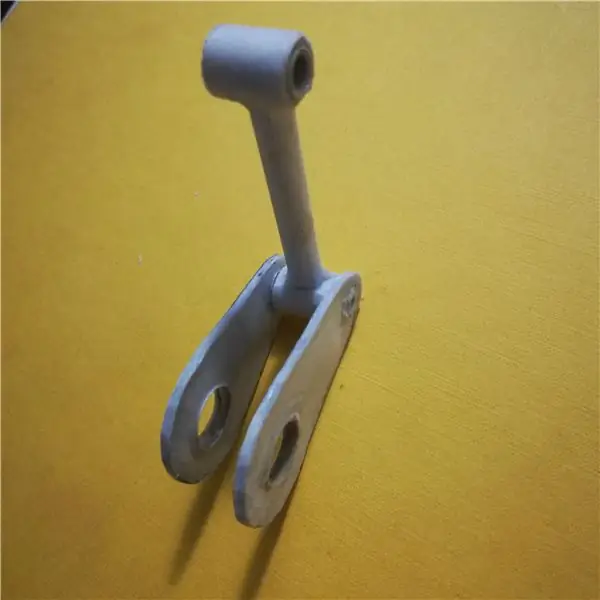

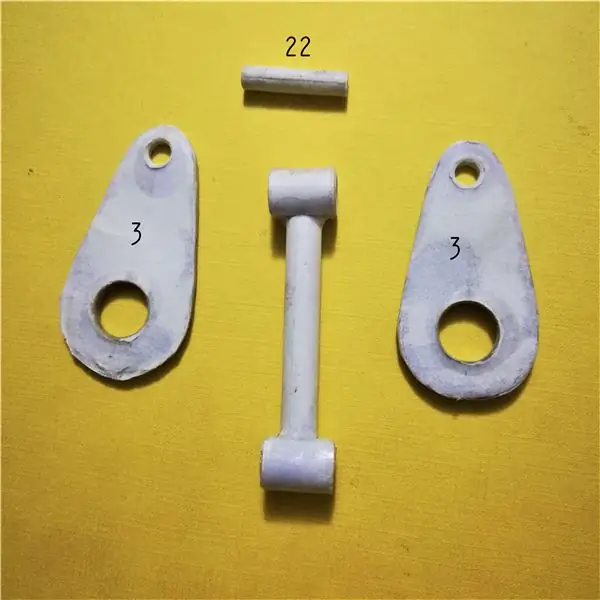

Шаг 4: кривошип
Соедините эти части с предыдущим стержнем, используйте суперклей только на концах маленького стержня.

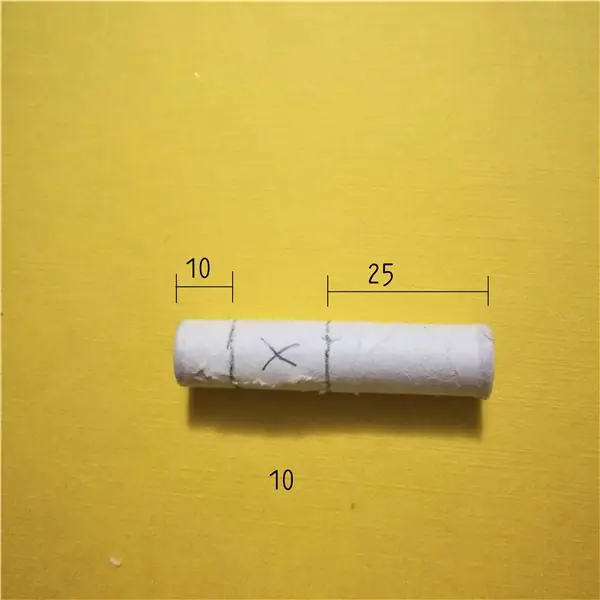

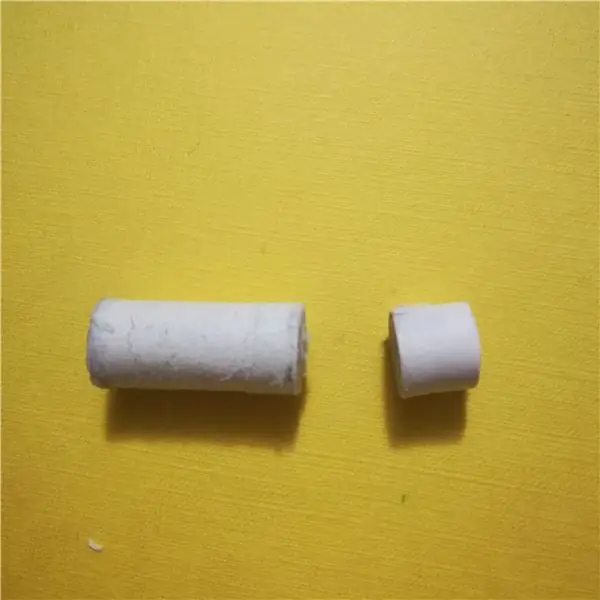

Шаг 5: разрезание стержня
Обрежьте стержень №10 по мере необходимости, примерно как на изображении.

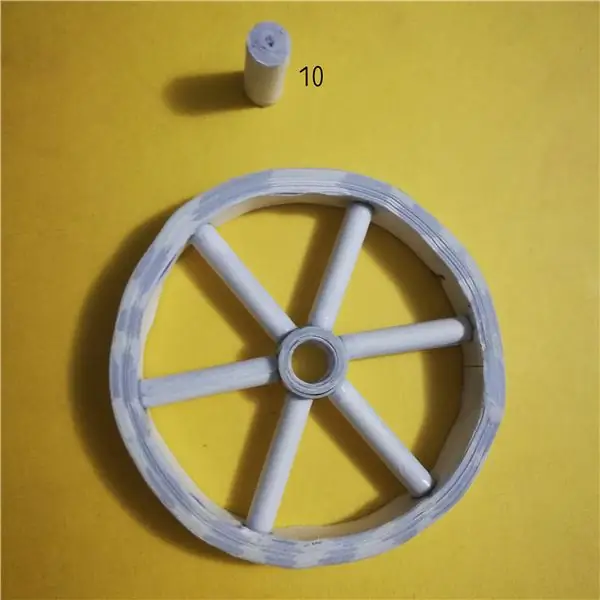

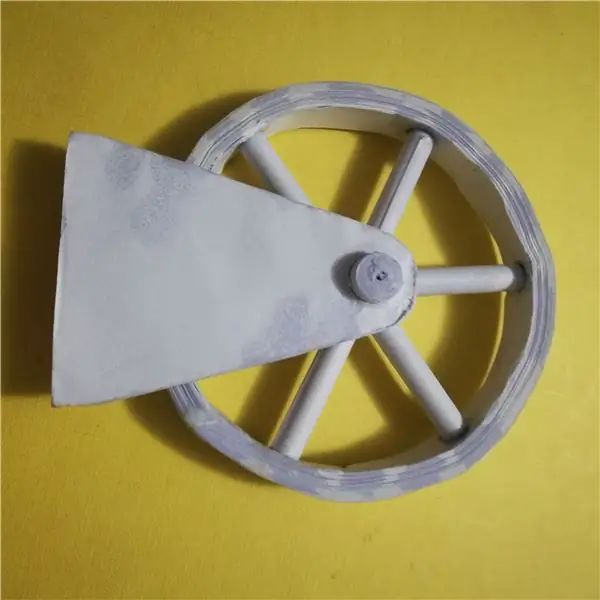

Шаг 6: ось колеса
Соедините колесо с длинным стержнем из предыдущей детали.

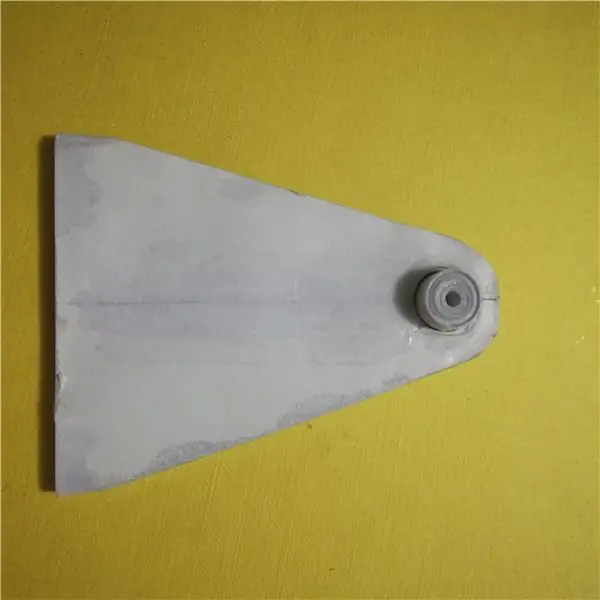

Шаг 7: Конец оси
Присоедините последнюю деталь # 2 с помощью небольшой стержня # 10, не используйте суперклей.

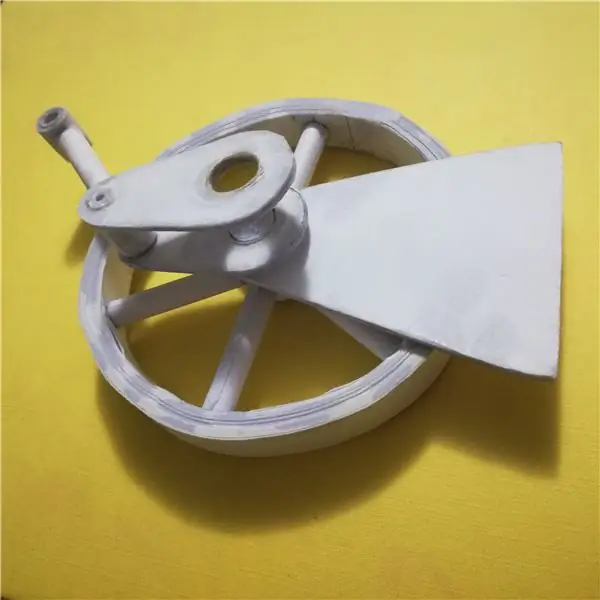

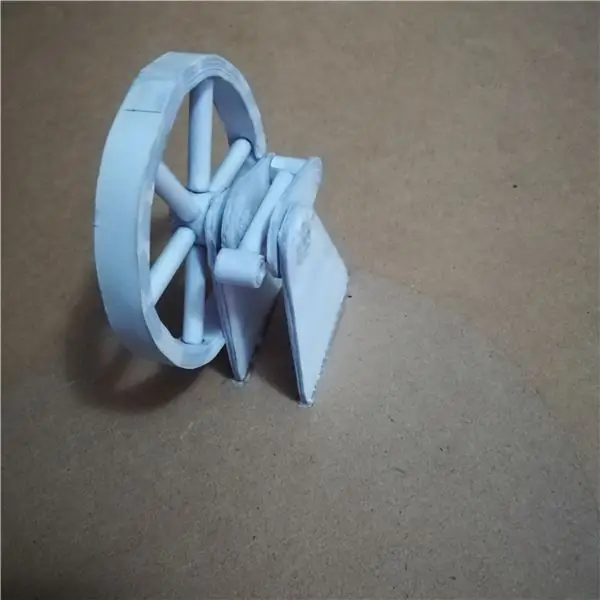

Шаг 8: добавляем больше деталей
Добавьте одну из частей # 2 к предыдущему элементу (не используйте суперклей), теперь добавьте кривошип, используйте суперклей, чтобы соединить ее с концом стержня.
Шаг 9: Завершение оси
Соедините один из концов стержня с кривошипом, используйте суперклей.

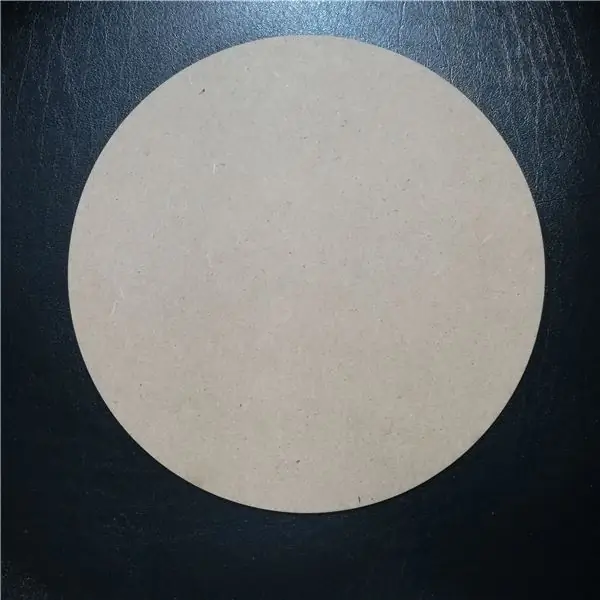

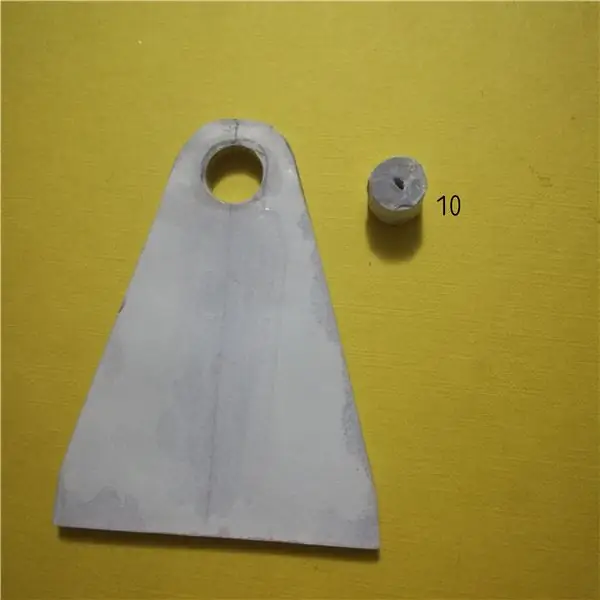

Шаг 10: Добавьте базу
Когда эта часть закончена, вы можете установить все это на базу

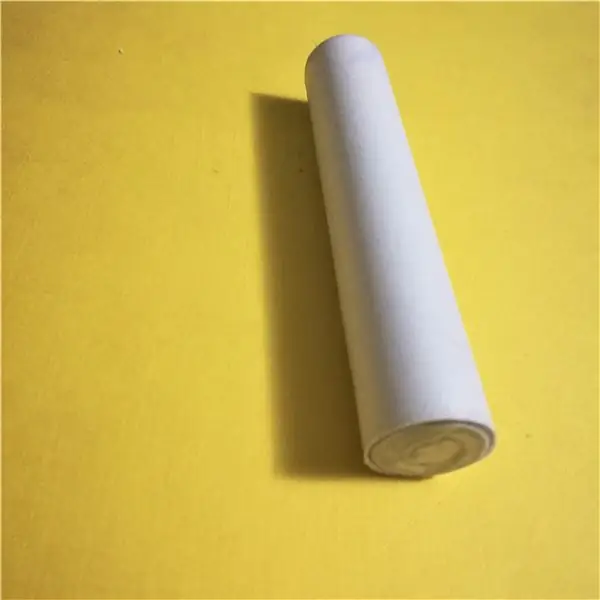

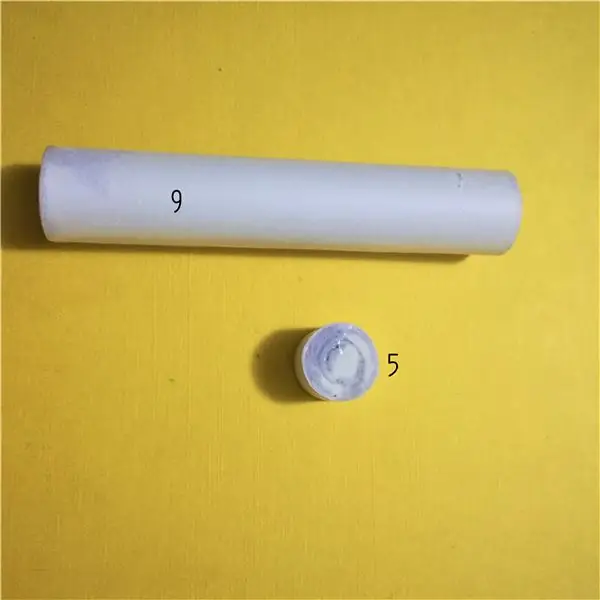

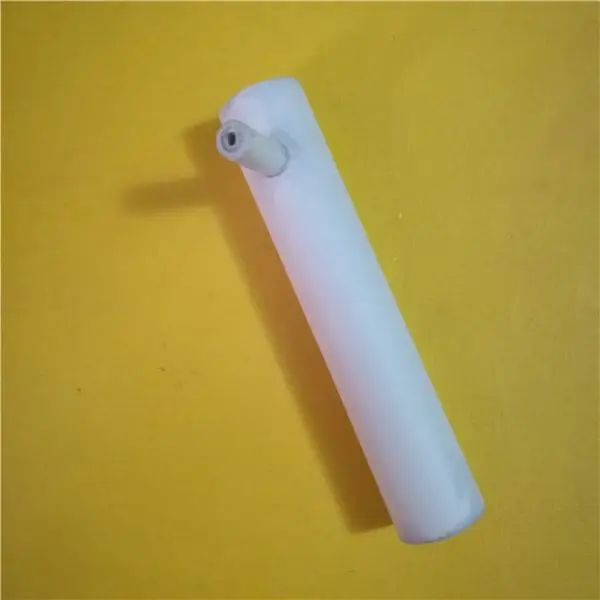

Шаг 11: Цилиндр

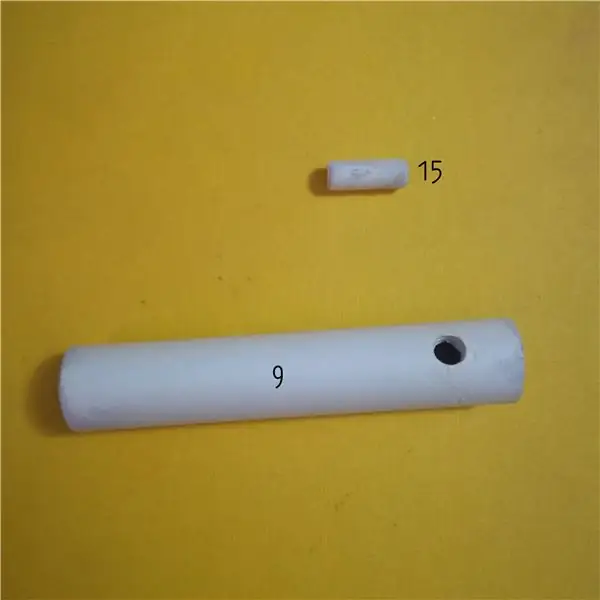

В детали # 9 мы должны сделать отверстие 6мм на расстоянии 15мм, сюда мы приклеим деталь # 15.

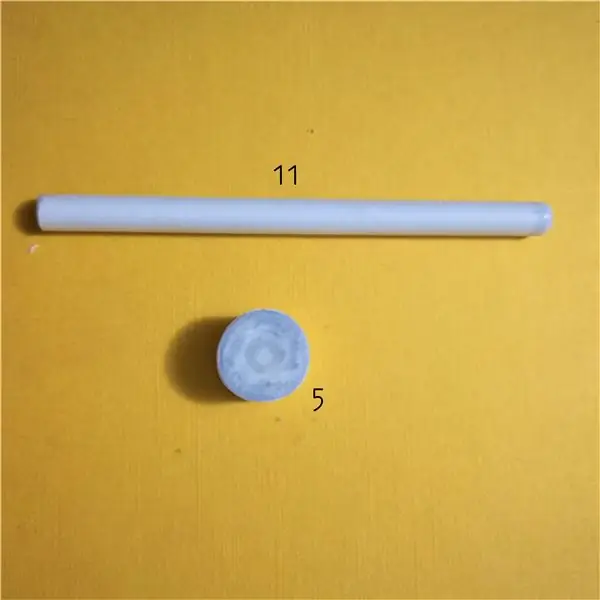

Затем закроем один конец цилиндра деталью №5.

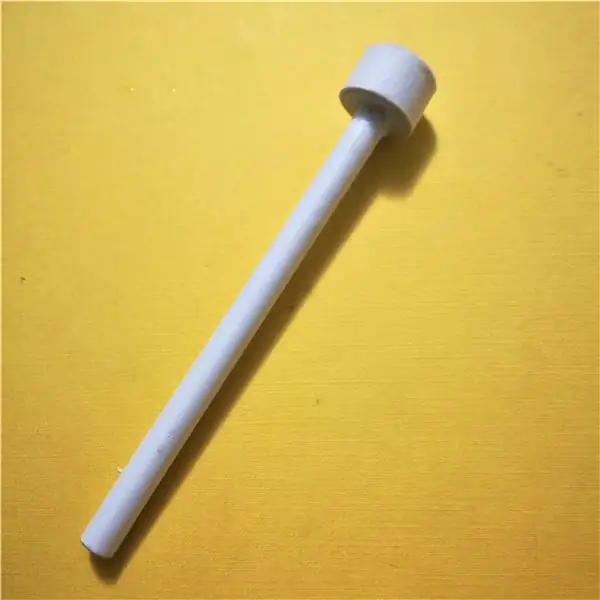

Шаг 12: поршень

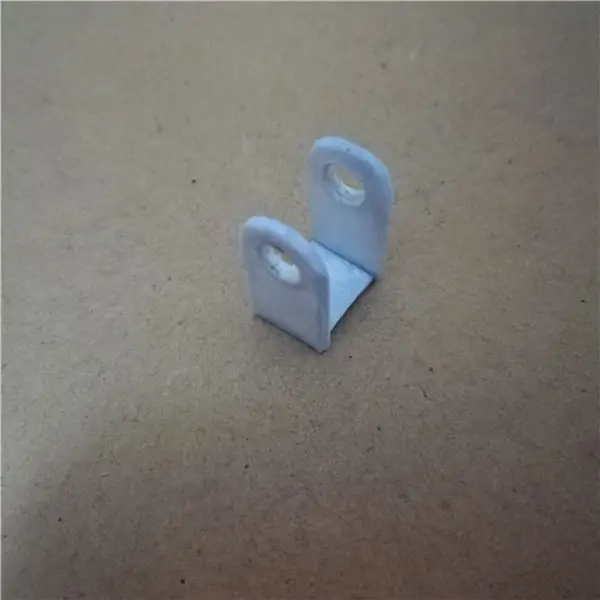

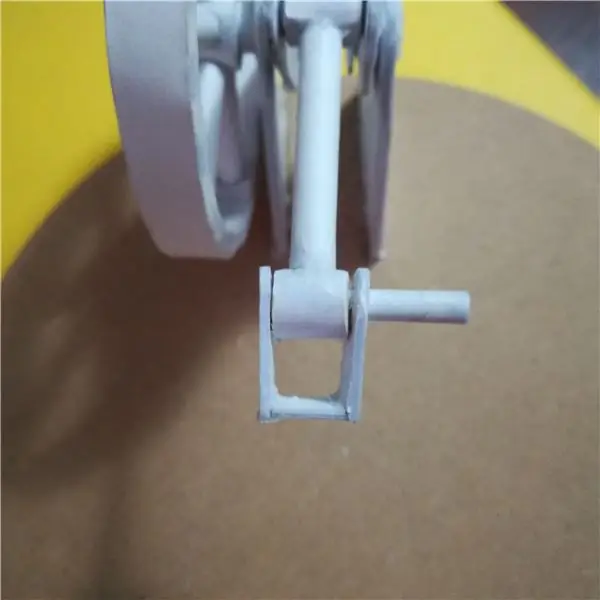

Шаг 13: шарнирное соединение поршня
Присоедините этот кусок к стержню, используйте последний кусок # 16.

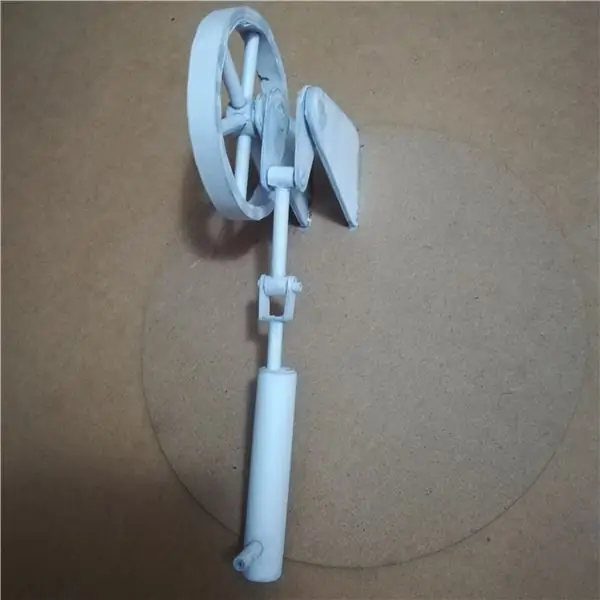

Шаг 14: Цилиндр и поршень
Теперь мы соединим поршень с цилиндром и кривошипом. Сначала через вал поршня мы вставим деталь № 7, которая будет служить для закрытия другого конца цилиндра. Как только это будет сделано, мы можем присоединить вал поршня к шарнирному сочленению кривошипа.

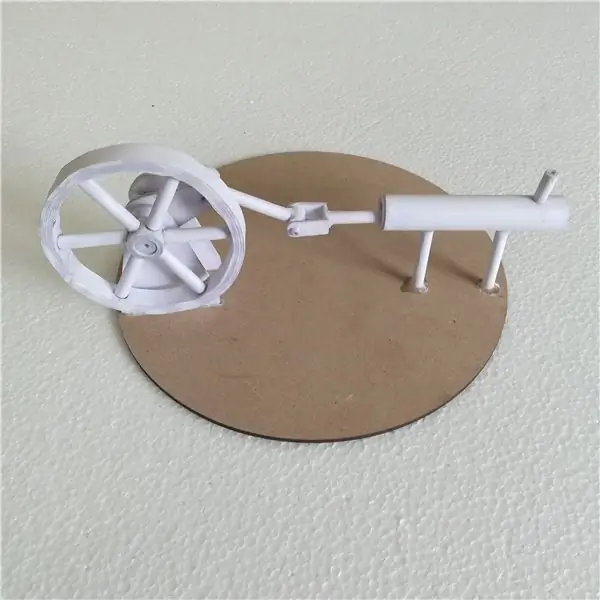

Шаг 15: Завершение…
Теперь соединяем детали №13 как столбы к цилиндру.

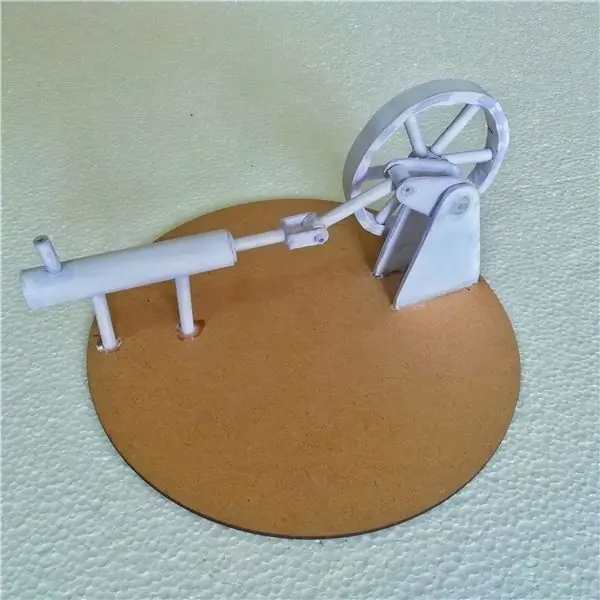

Теперь мы можем присоединить цилиндр к основанию, рассчитав правильное расстояние, на котором поршень совершит полный ход.
Шаг 16: механизм
