Как создатель контента и, в частности, создатель контента на YouTube, я должен сосредоточиться на том, чтобы снимать плавные кадры с моей камеры. Но когда нужно снимать с рук, все усложняется. Именно здесь в игру вступают подвесы для камеры, но не все готовы за них платить.
Итак, в этом руководстве мы собираемся спроектировать и построить бесщеточный подвес из общедоступного оборудования.
В моем предыдущем подвесе для смартфона я использовал большой вес, чтобы делать плавные кадры, но все же были заметные сбои во время движения камеры. Теперь, чтобы решить обе эти проблемы, я решил создать хороший импульс, вращая значительный груз на высокой скорости, что, надеюсь, создаст значительную инерцию для стабилизации платформы камеры.
Теперь, чтобы воплотить эту идею в жизнь, я решил использовать бесщеточный двигатель, и, чтобы этот проект был простым и дешевым, я собираюсь получить этот двигатель от старого высокоскоростного вентилятора ПК, чтобы наша работа была выполнена.
А теперь приступим к постройке…..
Шаг 1. Инструменты и материалы
Материалы, необходимые для этого проекта:
- 12v высокоскоростной вентилятор для ПК
- Трубы и фитинги из ПВХ
- 18650 литий-ионных элементов (я получил свои от старых аккумуляторов для ноутбуков)
- Шарикоподшипники
- Провода
- Выключатель
- Металлическая гайка
- Резиновая накладка для ручки
- Болты с гайкой 5мм
Инструменты, необходимые для этого проекта:
- Ручная пила
- Сверлильный станок и биты
- Отвертки
- Паяльник
Шаг 2: извлечение бесщеточного двигателя

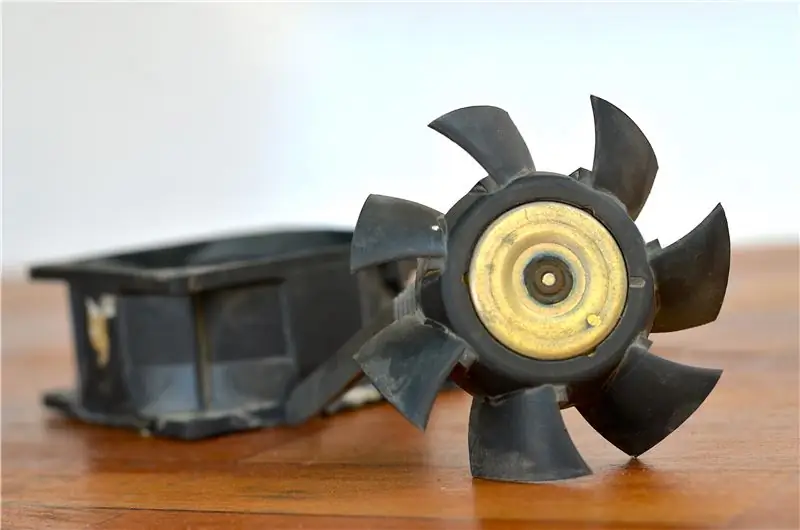

Во-первых, нам нужно заполучить бесщеточный двигатель. Вентилятор приводится в действие бесщеточным двигателем с внешними направляющими, который находится внутри корпуса вентилятора, а регулятор скорости находится на задней стороне вентилятора. Я взял вентилятор, молоток и стамеску и выбил все ненужные пластиковые детали вентилятора ПК.
Соскребая весь ненужный материал, я напильником отшлифовал все неровные поверхности. Теперь красный и черный провод, выходящие из двигателя, являются входом для двигателя. как только вы подключите этот провод к источнику питания 12 В, двигатель должен начать вращаться.
Шаг 3. Большое спасибо спонсорам
Что ж, будучи постоянным создателем контента для самостоятельной работы на YouTube, здорово получать поддержку в том, что вы любите делать. Так что я хотел бы поблагодарить PCBWAY за то, что они помогают нам делать то, что мы любим делать.
PCBWAY предоставляет профессиональные услуги по изготовлению печатных плат на заказ по отличным ценам. Я использовал их печатные платы для множества своих DIY-проектов, и качество наивысшего качества.
Так что, ребята, обязательно загляните на их веб-сайт в поисках качественных печатных плат.
Шаг 4: Установка двигателя

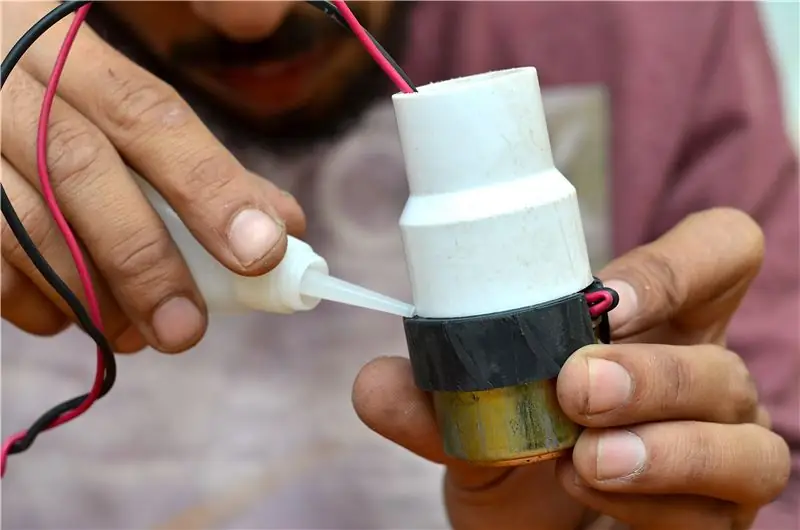

Теперь, чтобы установить двигатель, мы приклеили его к ПВХ-разъему от 1 до 3/4 дюйма.
Теперь идея состоит в том, чтобы создать больший импульс, чтобы противостоять резким изменениям положения, поэтому мы добавили тяжелую гайку на верхнюю часть корпуса двигателя, чтобы блок вращался вместе с корпусом двигателя, и поскольку гайка имеет большой вес и теперь он должен вращаться с очень высокой скоростью, так что, надеюсь, мы достигнем значительного количества оборотов.
Затем мы прикрепили трубку из ПВХ 3/4 дюйма длиной 11 дюймов к другому концу раструба из ПВХ. Этот кусок трубы из ПВХ позже будет служить держателем батареи.
Шаг 5: Изготовление аккумуляторной батареи
Теперь для питания мотора нам понадобится аккумулятор. Для этого мы собираемся использовать три элемента 18650, которые я извлек из старого аккумулятора ноутбука.
Три ячейки сначала сбалансированы, чтобы убедиться, что они находятся в надлежащем рабочем состоянии и имеют одинаковый потенциал. Затем я спаял все ячейки последовательно, что дает выход почти 12 В. Теперь я решил управлять двигателем на двух скоростях с помощью переключателя SPDT, поэтому я также добавил провод ко второй ячейке, чтобы тоже было выходное напряжение 7,2 В. Теперь, прежде чем вставлять аккумулятор в трубу, я изолировал аккумуляторный блок. с использованием термоусадочного покрытия.
Заземляющий провод напрямую подключается к заземлению двигателя и зарядной розетке. Положительная клемма зарядного гнезда затем подключается к положительной клемме аккумуляторной батареи. В то время как выходное напряжение аккумулятора 12 В и 7,2 В поступает на положительный вывод двигателя через переключатель SPDT, который позволяет нам управлять двигателем на двух разных скоростях.
Затем батарейный блок вставляется внутрь трубы, а переключатель затем добавляется в верхнюю часть трубы.
Шаг 6: стабилизирующий механизм
Стабилизирующий механизм кардана или головки сделан из 2- и 3-дюймовых труб из ПВХ. Сначала я вырезал пару широких полосок из обеих труб и склеил их вместе, чтобы увеличить толщину стенки.
Позже я просверлил отверстия в середине обеих полос на противоположных сторонах, используя ступенчатое сверло. Затем я вставил шарикоподшипник внутрь этих отверстий.
Половинные трубы из ПВХ длиной 8 дюймов добавлены в центр 2-дюймовой полоски ПВХ с помощью 5-миллиметровых винтов.
Внешнее 3-дюймовое ПВХ-кольцо срезано спереди, так как эта часть конструкции не нужна. Используя еще два винта, полоса прикрепляется к полосе 3 дюйма. Теперь эти две части вместе могут обеспечить 2-х мерную свободу для трубы 1/2 дюйма, висящей в центре.
Шаг 7: Изготовление ручки и добавление держателя для смартфона
Чтобы удерживать стабилизатор, я сделал ручку, используя розетку из ПВХ на 45 градусов на 3/4 дюйма и трубу на 3/4 дюйма, урезанную до 6 дюймов. Затем ручка приклеивается к центру внешней 3-дюймовой полосы.
Чтобы удерживать камеру или держатель для смартфона, я приклеил болт с шайбой к верхней части трубы из ПВХ толщиной 1/2 дюйма, которая висит в центре стабилизатора. Позже я также добавил вверху держатель для смартфона, чтобы проверить эту штуку.
Шаг 8: Покраска кардана

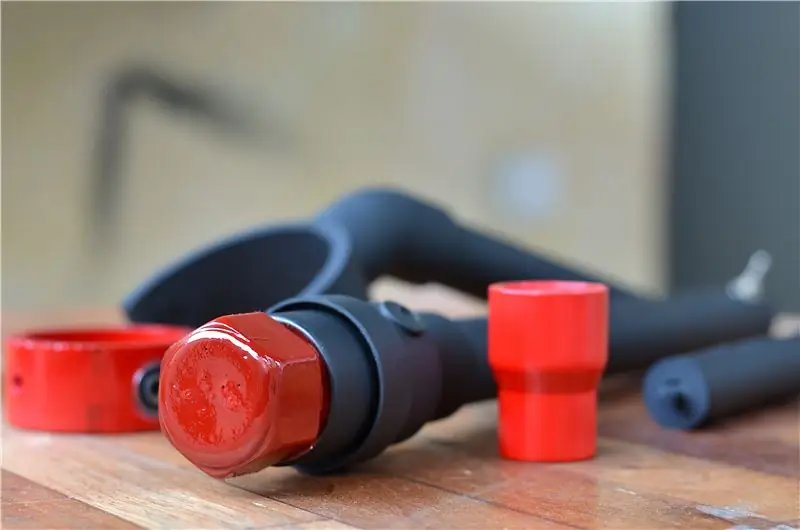

Теперь, чтобы эта штука выглядела круто, мы покрасили все части матовой черной и красной аэрозольной краской. Покраска выполняется после разборки всех частей, и это преимущество состоит в том, что весь карданный шарнир изготавливается с использованием фитингов из ПВХ.
После того, как детали высохли, я собрал стабилизатор и крикнул ……. похоже чертовски крутой гаджет !!!!
Шаг 9: Заключительные мысли
Подвес оказался действительно хорошим продуктом.
При съемке на смартфон все работало как шарм. Подвес действительно помог мне сделать несколько плавных снимков с камеры моего смартфона, но она не может удерживать зеркальную камеру из-за своего веса. Подвес в целом кажется намного легче, чем в предыдущей версии.
Обратной стороной является то, что, поскольку гайка не приклеена к центру двигателя, она производит некоторую вибрацию на высокой скорости, которую можно решить, купив коммерчески доступные металлические маховики.
