Создатель Эрик Бойд и его команда на Hackaday придумали способ превратить ваш 3D-принтер в устройство для сборки электроники, а затем снова в 3D-принтер, когда вы закончите. Проект называется Retro Populator, потому что, как объясняет Бойд, он заполняет печатные платы путем модификации 3D-принтера.
Установщик - это робот, который берет компоненты электронной платы, такие как резисторы и конденсаторы, и размещает их в определенных местах. Сообщества производителей часто нуждаются в небольших партиях нестандартных печатных плат для своих сборок и проектов; однако затраты на их создание по запросу стоят далеко за пределами диапазона вашего среднего Maker, поэтому их часто нужно собирать вручную. Если вы создаете только 5 или 6 досок, это не кажется особенно утомительным, но все меняется, когда вам нужно от 50 до 100 таких пользовательских досок.
Бойд со своей командой, состоящей из Чарльза Хартлауба, Адама Эвендена и пользователя Hackaday, D1plo1d, отправили свой 3D-принтер в Hackaday и документируют свой проект с помощью нескольких отличных видеороликов и комментариев. Посмотрите их видеообзор проекта:
Retro Populator предназначен для простого переключения между самодельной машиной P&P и обратно в 3D-принтер, поэтому вам не нужно жертвовать своим принтером богам Создателя, чтобы проект работал на вас.

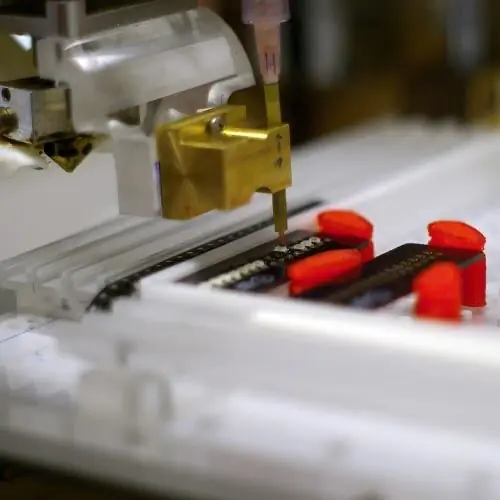

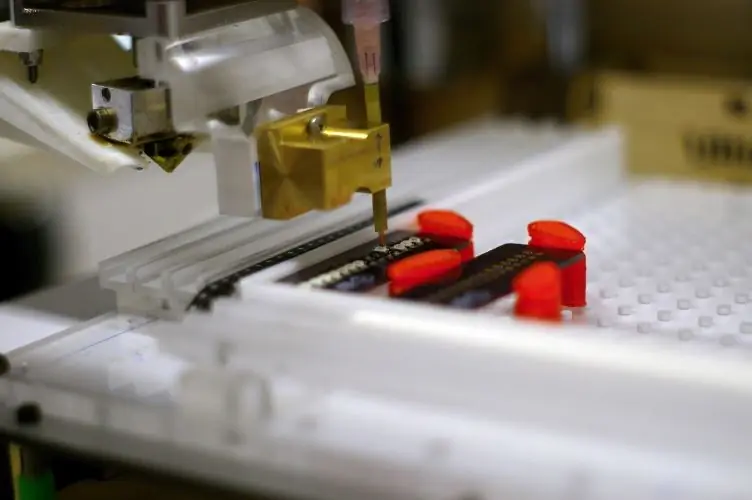

Несмотря на то, что это непростая сборка, это простая концепция. Небольшой вакуумный шприц прикреплен к головке экструдера 3D-принтера, а небольшой зажим регулирует высоту повторного нуля z-этапа. Печатные платы удерживаются на месте на фрезерованной с ЧПУ акриловой базовой пластине с напечатанными на 3D-принтере штифтами. Компоненты для печатных плат, как правило, продаются закрепленными на рулоне ленты, поэтому на базовой пластине есть несколько фрезерованных полосок, удерживающих ленту по бокам, что позволяет печатающему соплу точно находить деталь и перемещать ее на место.
Вот несколько видеороликов, демонстрирующих Retro Populator в действии:
Часть вторая:
Бойд и его команда планируют выпуск версии 2.0, в которой будет добавлено дополнительное сопло, позволяющее наносить паяльную пасту на детали одновременно с их установкой на место. И версия 3.0 будет включать точное вращение печатной платы. Самым большим препятствием для реализации этих улучшений является отсутствие каких-либо необратимых модификаций 3D-принтера.
«Мы хотим, чтобы RetroPopulator можно было быстро установить и быстро разобрать, чтобы люди могли легко переключаться между 3D-печатью и сборкой», - объяснил член команды сборки D1plo1d. «Кроме того, по мере того, как у MakerBots в этом мире становится все больше «черных ящиков», мы хотели что-то потрясающее с открытым исходным кодом, которое работало бы где угодно, независимо от того, как компании с закрытым исходным кодом пытаются создать пространство для 3D-печати».
В настоящее время команда планирует запустить Kickstarter и продавать полные комплекты модификаций на каждом этапе разработки. И хотя он оценивает стоимость менее 100 долларов, они еще не дошли до стадии ценообразования. Вы можете следить за ходом проекта на Hackaday. И команда, кажется, довольно активна в разделе комментариев проекта, так что не стесняйтесь присоединяться к обсуждению.
