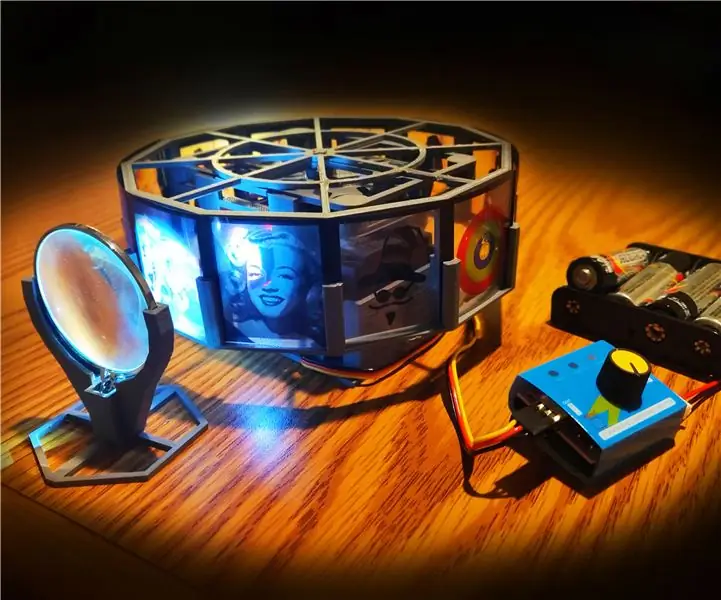

Я видел видео о Geneva Drive от Makers Muse на YouTube и на Instructables, но оно использовалось только в качестве демонстрации. Женева Драйв удерживает свою позицию, прежде чем быстро повернуть к следующей позиции. Я был вдохновлен этим, и я сделал все возможное, чтобы переделать этот 6-позиционный Geneva Drive и превратить его в 12-кадровый автоматический проектор, напечатанный на 3D-принтере!
Шаг 1. Женевский проезд… Ремикс
Вот как выглядит Женевский Драйв, и во что я сделал ремикс. Пришлось придумать, как удвоить количество позиций и прикрепить сверху прялку для горок. Я не инженер, поэтому я счастлив, что это работает и как получился окончательный дизайн!
Шаг 2: список покупок
Сервомотор LS-3006 360 градусов
3-канальный цифровой тестер сервоприводов
Держатель для 4 батарей AA с 6-дюймовым проводным 2-контактным разъемом. (Деталь Jameco: 2278463)
Nebo 6272-A Светодиодный фонарик Micro Redline OC - 360 ЛЮКС
Подвесная лупа 5x 1 3/4"

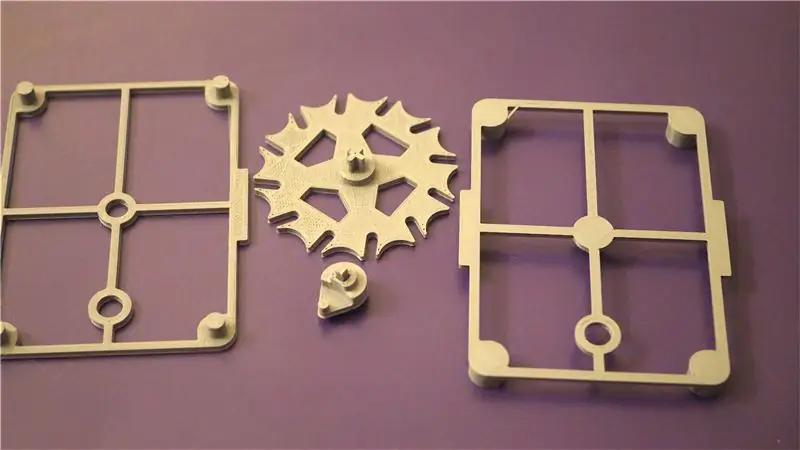

Распечатайте прикрепленные файлы на 3D-принтере. Изображение шаблона также находится в zip-файле.
Вы можете внести несколько вариаций. Подойдет любой яркий фонарик примерно такого же размера. Сервоприводом можно управлять с помощью микроконтроллера или компонентов на макетной плате, но я использовал перечисленные материалы. а если у вас нет 3D-принтера, выполните поиск по запросу «местная служба 3D-печати». Печать на 0,2 мм и без опор
Шаг 3: мне нравится переместить
Сервопривод и батареи подключатся к сервоконтроллеру. Обратите внимание на цвета проводов: черный-отрицательный и красный-положительный. Распечатайте 3D-печать модернизированного Geneva Drive и соберите детали вместе, как показано.

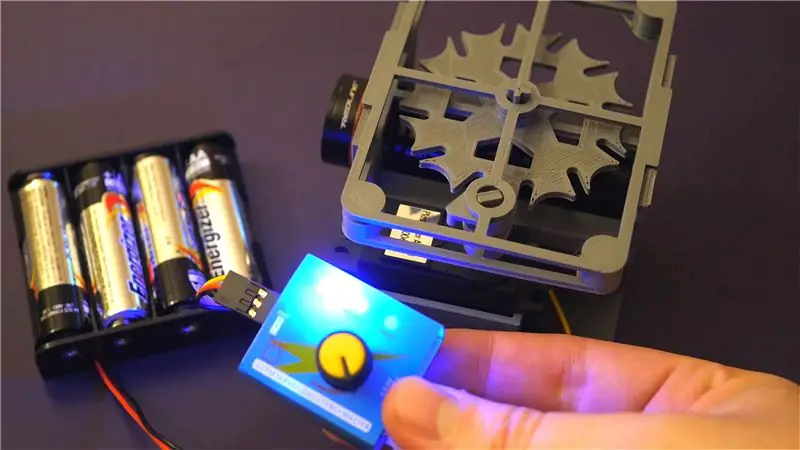

Выполните тестовый запуск, подключив батареи и повернув ручку на контроллере. Контроллер заставит его вращаться вперед или назад, и скорость можно будет регулировать.
Шаг 4: колеса на приводе крутятся и крутятся
Колесо состоит из двух частей. (Так было проще распечатать)
Одна сторона будет трением соответствовать другой. Возможно, эти части будут печататься медленнее, поскольку тонкие вертикальные части требуют больше времени и ухода при печати.
Я создал это изображение-p.webp
Шаг 5: в Зазеркалье
Когда вы включаете фонарик, изображение будет очень размытым при проецировании на стену. Нам нужно сфокусировать свет. Вы могли заметить, что изображение перевернуто.
Слайд можно перевернуть вертикально, чтобы проецируемое изображение было правильным.
Эта 5-кратная лупа поместится в держателе для 3D-печати, и ее можно будет перемещать, пока проецируемое изображение не окажется в фокусе. Позже я попробовал две 5-кратные увеличительные линзы для большего изображения.
Шаг 6: Возьмите попкорн! Пришло время шоу
Все настроено, теперь пора заставить это работать. Включите его, и свет будет проецировать изображение на стену и фокусируется увеличительной линзой. Лучше смотрится в очень темной комнате.
Я рассматриваю это как забавный и познавательный прием, и надеюсь, вам понравилось! Большое спасибо за просмотр!
