Для этого проекта потребуется всего несколько вещей:
1) Плата управления, по крайней мере, с одним z-концевым упором, 2 не нужна, но дает большую гибкость, если вы уверены и способны.
2) Емкостный датчик постоянного тока с диапазоном чувствительности примерно ~ 8 мм и диапазоном рабочего напряжения, который включает 12 В.
3) Оптопара или самодельная оптопара.
4) Алюминиевая подложка или металлическая лента для размещения под кроватью, чтобы емкостный датчик мог ее обнаружить.
5) Marlin, Repetier или другая настраиваемая прошивка
6) Базовая логика и способность к рассуждению. Припой / скручивание проводов, изолента и некоторые макетные провода с охватывающими концами также облегчают жизнь.
Этот проект стоит от 5 до 15 долларов США и обеспечит 100% автоматическое выравнивание сетчатого полотна. На данный момент емкостный датчик 3-36 В с расстоянием срабатывания 8 мм стоит 5 долларов от uxcell на Amazon, а оптопара 12 В EL817 стоит 2,5 доллара на Amazon.
Шаг 1: Крепление
Выберите крепление для экструдера с ангаром для индуктивных и емкостных датчиков. Я использую ссылку ниже. Вы можете установить датчик в любом месте на каретке экструдера, потому что вы определяете положение датчика в Marlin относительно основного экструдера. В моем случае зонд находится примерно на 23,5 мм влево, на 10 мм вперед и на 2 мм выше наконечника первичного экструдера. Ваш может отличаться, и это нормально.

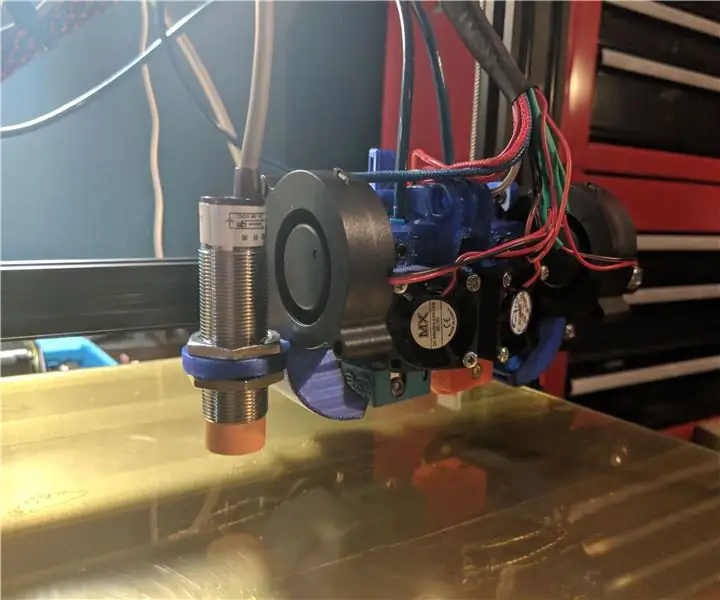

Мой текущий экструдер и крепление зонда:
Шаг 2: Установите зонд и подготовьте концевой упор

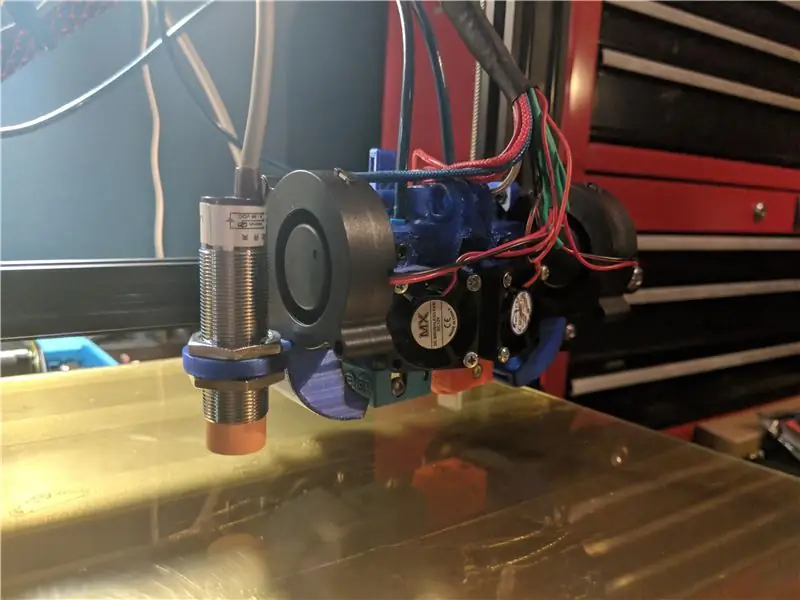

Когда ваше крепление распечатано и готово к установке зонда, вставьте его в держатель и опустите вниз, пока кончик зонда не окажется на 2 мм выше кончика экструдера. Принтеры Creality обычно поставляются с небольшим гаечным ключом. Этот ключ имеет толщину 2 мм, так что это отличный инструмент, который можно вставить под зонд и опустить, пока он не коснется ключа. Закрепите датчик двумя большими гайками в комплекте. В прошлом я видел несколько креплений со встроенной резьбой и встроенными замками, поэтому используйте их, если они есть у вашего крепления.

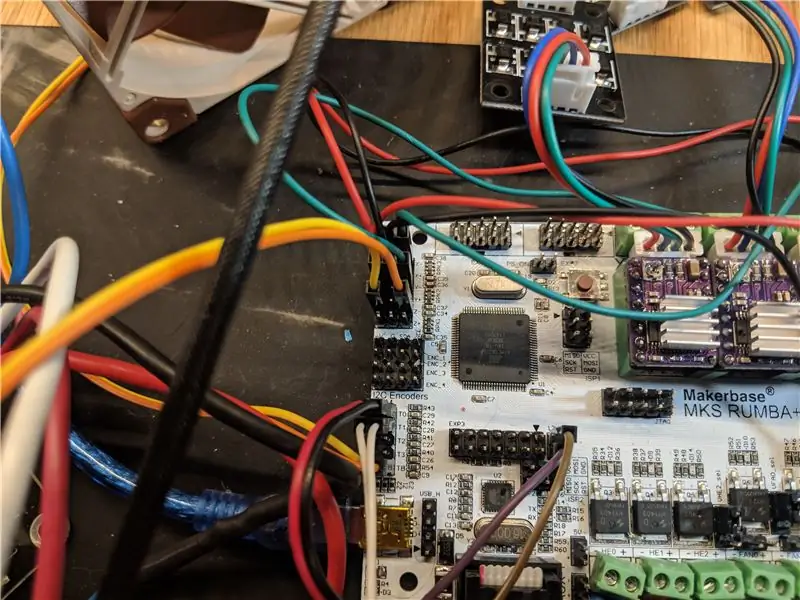

Затем отсоедините и снимите z-концевой упор с принтера, а затем отсоедините кабель z-концевого упора от платы управления принтера. Во многих случаях при открытии принтера для доступа к плате управления отрывается небольшая наклейка о вскрытии, что означает аннулирование гарантии. Это не всегда так, это просто предупреждение.
На этом этапе у вас должно быть полностью смонтировано крепление экструдера, смонтирован зонд, снят старый концевой упор z и отсоединен кабель.
