[Robo] из Tiny Transistor Labs захватывающим взглядом на то, что находится внутри этих современных сверхмаломощных устройств, которые потребляют абсолютно ничтожное количество тока. Увеличьте увеличение и взгляните на кристаллы этих двух похожих (но очень разных внутренне) устройств.

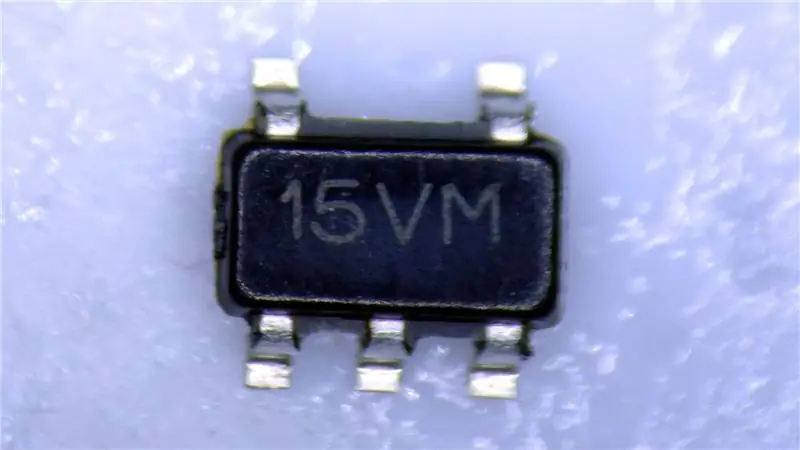

Texas Instruments LPV801, под капотом.
Первый блок - это Texas Instruments LPV801, одноканальный операционный усилитель, который может быть не очень быстрым, но компенсирует это тем, что потребляет всего несколько сотен наноампер. Внутри [Робо] указывает на все элементы дизайна, объясняя, как подобная деталь должна быть обработана лазером, чтобы гарантировать, что она работает в соответствии со спецификациями.
Вторая часть - это Texas Instruments LPV821, который потребляет немного больше энергии, но компенсирует это несколькими дополнительными функциями, такими как нулевой дрейф и защита от электромагнитных помех. Заглянув внутрь этого устройства, можно увидеть другой производственный процесс, в котором использовалась эта деталь, и [Робо] указывает на такие вещи, как очевидное отсутствие предохранителей для точной обрезки детали в процессе производства.
Видеть эти сооружения вблизи - не повседневная задача для большинства из нас, поэтому воспользуйтесь возможностью, чтобы посмотреть фотографии [Робо]. Tiny Transistor Labs определенно серьезно относится к «крошечной» части своего имени, как мы видели на примере их таймера 555, воссозданного с использованием дискретных транзисторов, и все это втиснуто в корпус, который имеет такой же базовый размер, как и оригинал.
