В этой инструкции я покажу вам, как я установил сенсор bltouch на свой 3D-принтер Creality CR10. Но сначала, чтобы дать вам немного информации, если вы часто просматриваете мой канал на YouTube, чем вы знаете, я пробовал кучу различных датчиков, индуктивных, емкостных, но у них либо не было достаточного расстояния срабатывания, чтобы пройти через стекло. Я использую поверх алюминиевой кровати, иначе они не давали мне повторяемых результатов, поэтому все они оказались отключенными.
Затем я нашел этот сенсор bltouch или, вернее, клон сенсора bltouch на aliexpress всего за 14 долларов, и я сказал, почему бы и нет, давайте попробуем и этот, и заказал его. И мальчик был впечатлен тем, насколько улучшилась печать после установки.
Шаг 1. Посмотрите обучающее видео
Видео описывает весь процесс установки датчика, а также всю необходимую проводку, поэтому я рекомендую сначала посмотреть видео, чтобы получить общее представление о процессе. Затем вы можете вернуться и прочитать следующие шаги для более подробного объяснения.
Шаг 2: Заказ необходимых деталей

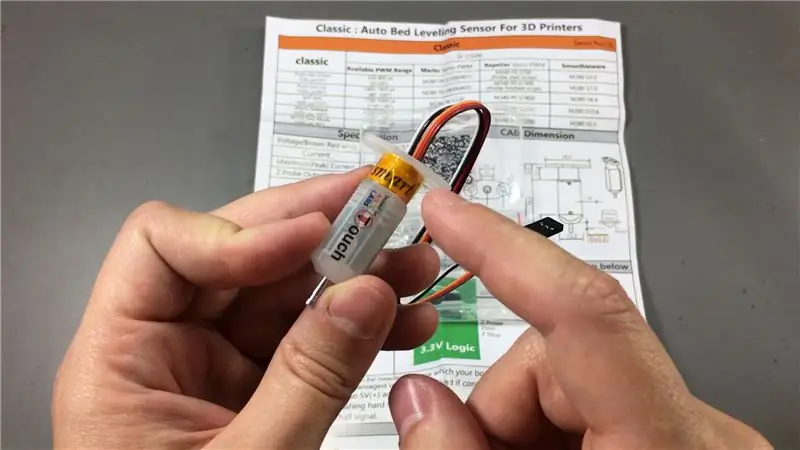

Первое, что вам понадобится, это датчик касания 3D, и я размещаю несколько ссылок ниже, где вы можете его заказать. Затем, в зависимости от того, как вы хотите подключить датчик, вы можете проверить коммутационную плату и заказать ее. Вам обязательно понадобится сервопривод, так что на него тоже будет ссылка.
Если у вас нет паяльника, вы можете попробовать TS100, который, на мой взгляд, является отличным паяльником по отличной цене.
- Датчик Bltouch 3D Touch Clone: Link1, Link2, Link3, Link4.
- Bltouch CR-10, контакт 27, коммутационная плата: Link1.
- Серво провод 26AWG: Link1, Link2.
Загрузите и распечатайте это крепление датчика.
Загрузите унифицированную прошивку TH3D.
Если вам нужен хороший портативный паяльник, обратите внимание на TS100: Link1, Link2.
Если вам нужен хороший набор отверток, обратите внимание на этот набор Wiha: Link1, Link2.
Шаг 3. Установите датчик на 3D-принтер CR10

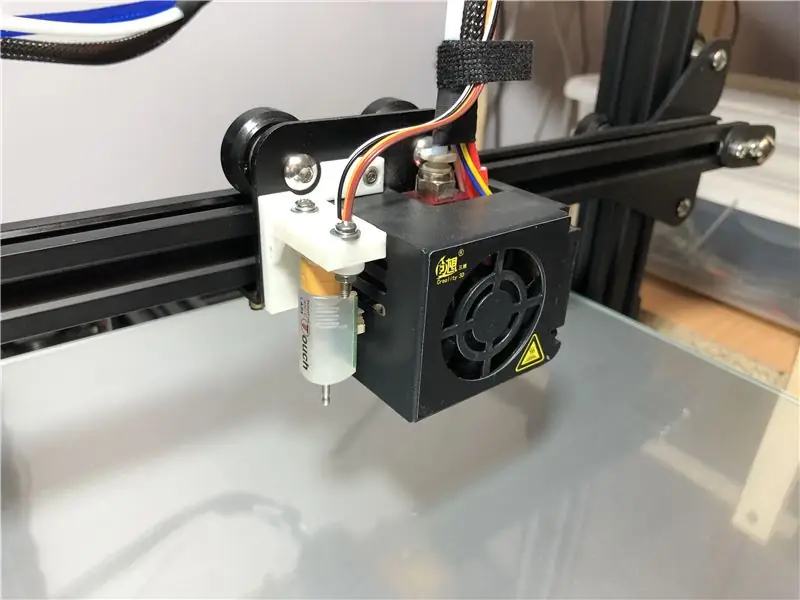

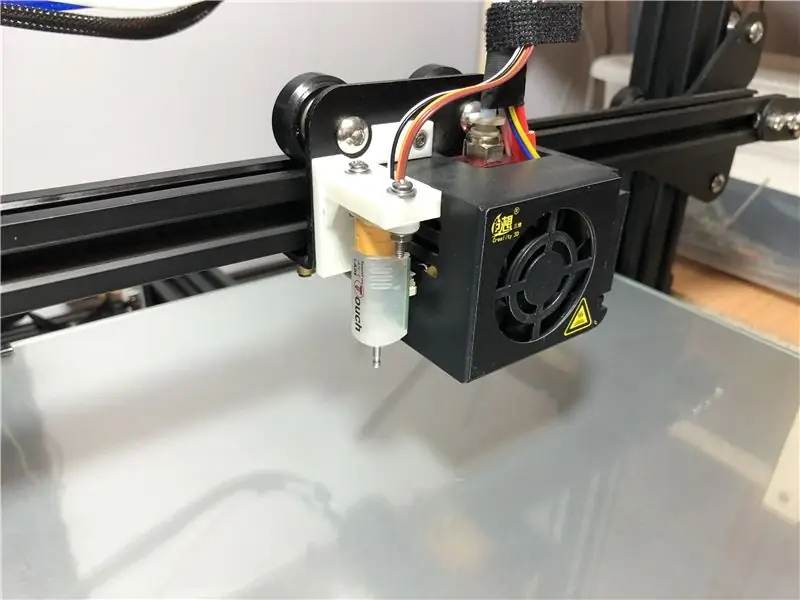

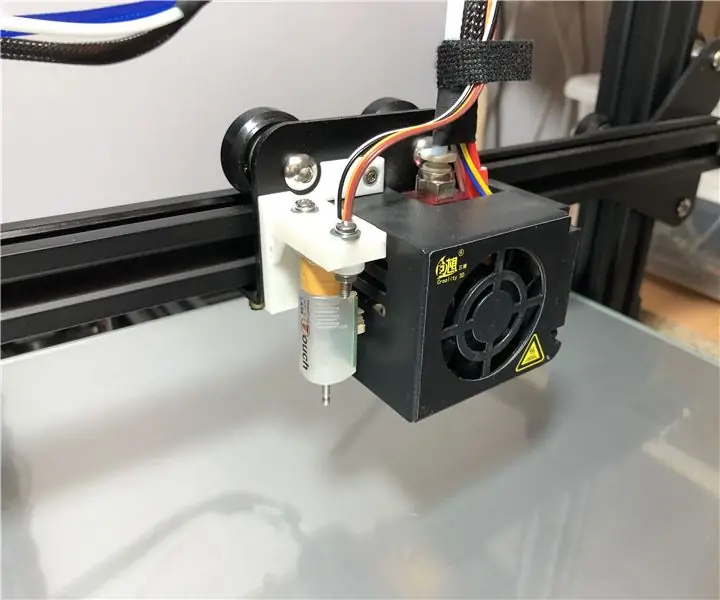

Установите датчик, используя крепление, которое вы только что распечатали, и винты, которые они дают вам в упаковке датчика. После установки он должен выглядеть примерно так. Установить гайки снизу немного сложно, места очень мало, но мне удалось это сделать, и вам тоже.
Шаг 4: Подключение датчика 3D Touch

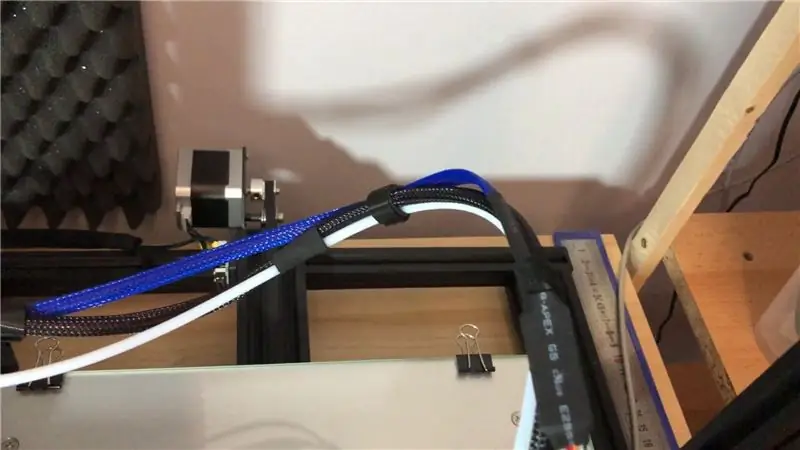

Для подключения датчика они предоставляют удлинительный провод, который поставляется с датчиком, но я обнаружил, что он слишком короткий, поэтому на этом этапе вы можете либо использовать прилагаемый удлинительный провод, либо сделать свой собственный удлинительный провод, используя сервопровод. При изготовлении удлинительного провода старайтесь отслеживать разные провода и их цвет, чтобы их было легче идентифицировать на другом конце. В моем случае я также использовал проволочную сетку, чтобы придать ей красивый вид, и закрепил ее рядом с трубкой Боудена.

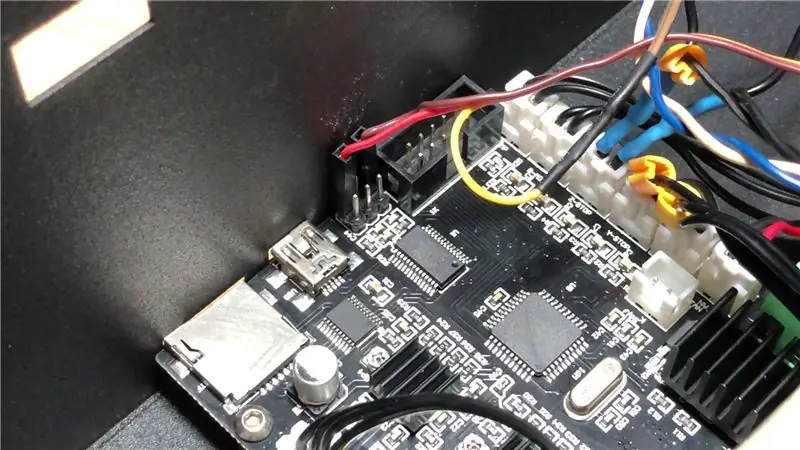

Для подключения к материнской плате CR10 я советую вам посмотреть видео, указанное на шаге 2, очень легко следить и подключать датчик таким же образом.
Шаг 5. Прошивка специальной прошивки, поддерживающей автоматическое выравнивание грядки

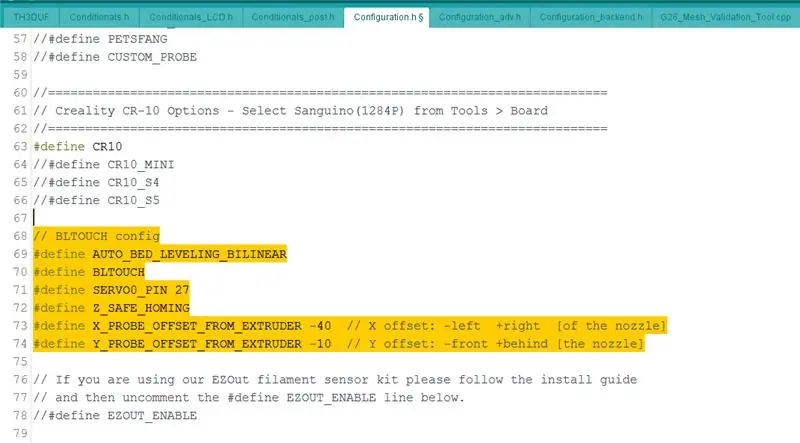

Затем вам нужно будет прошить модифицированную версию прошивки marlin, которая уже будет настроена для CR10, и все, что вам нужно сделать, это просто отредактировать несколько строк, чтобы включить датчик касания и автоматическое выравнивание кровати. Я использовал прошивку, она называется TH3D Unified firmware, и я использовал версию 1.1.10a. Вероятно, это будет работать и с будущими версиями, просто номера строк в моих инструкциях могут быть другими. Еще раз просмотрите видео, чтобы узнать, какие строки необходимо настроить перед компиляцией и прошивкой новой прошивки.

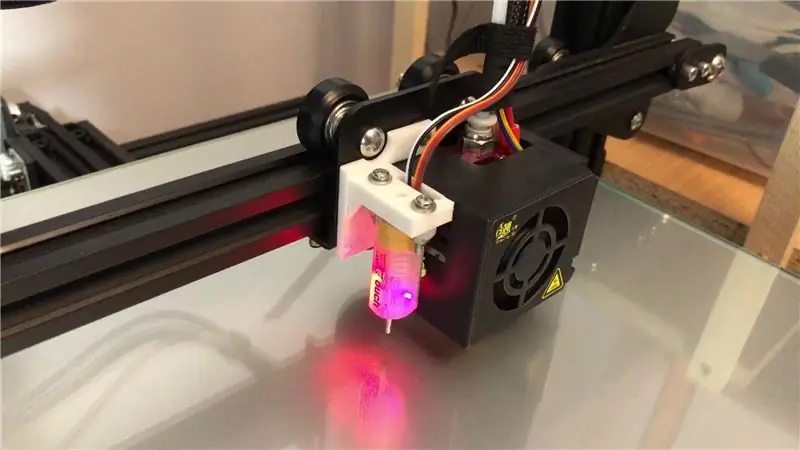

После загрузки кастомной прошивки я трачу несколько часов на то, чтобы выяснить, почему мой автонаведение не срабатывает должным образом по оси Z. Мне пришлось отключить переключатель оси Z, потому что в моем случае он не работал вместе с датчиком касания, он был либо одним, либо другим. Так что прямо сейчас мой bltouch действует как концевой выключатель оси z.
После загрузки пользовательской прошивки вам нужно будет откалибровать смещение по оси Z, а инструкции по калибровке смещения по оси Z снова приведены в видео, ссылка на который приведена на шаге 2.
Шаг 6:

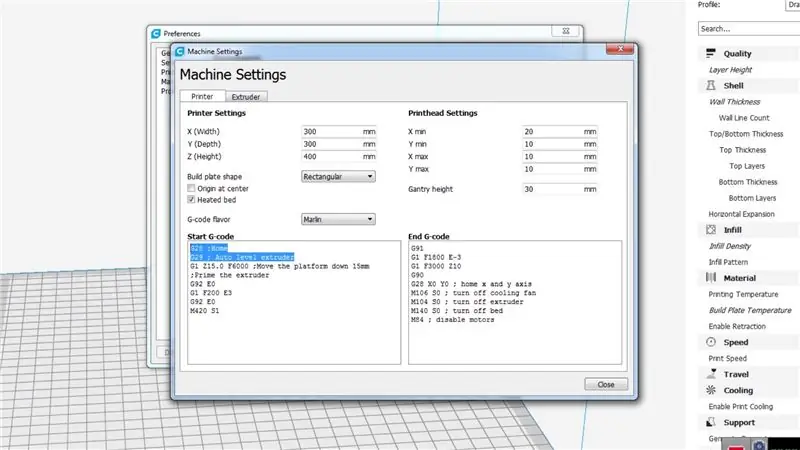

Последний шаг - добавить команду G29 в программное обеспечение для нарезки, чтобы она включалась в g-код в начале каждой печати. С этого момента каждый раз, когда вы запускаете печать, она будет проходить последовательность автоматического выравнивания станины, после чего начнется печать.
Оригинальный датчик bltouch стоит около 40 долларов, поэтому, если вы можете себе это позволить, приобретите оригинал и поддержите людей, которые изобрели этот датчик, если нет, вы можете использовать клон, как это сделал я, и он будет работать нормально.
Итак, это все, я надеюсь, что это руководство было полезно, если так, пожалуйста, оставьте комментарий или нажмите кнопку «Нравится» или «Не нравится», чтобы отправить мне отзыв.
